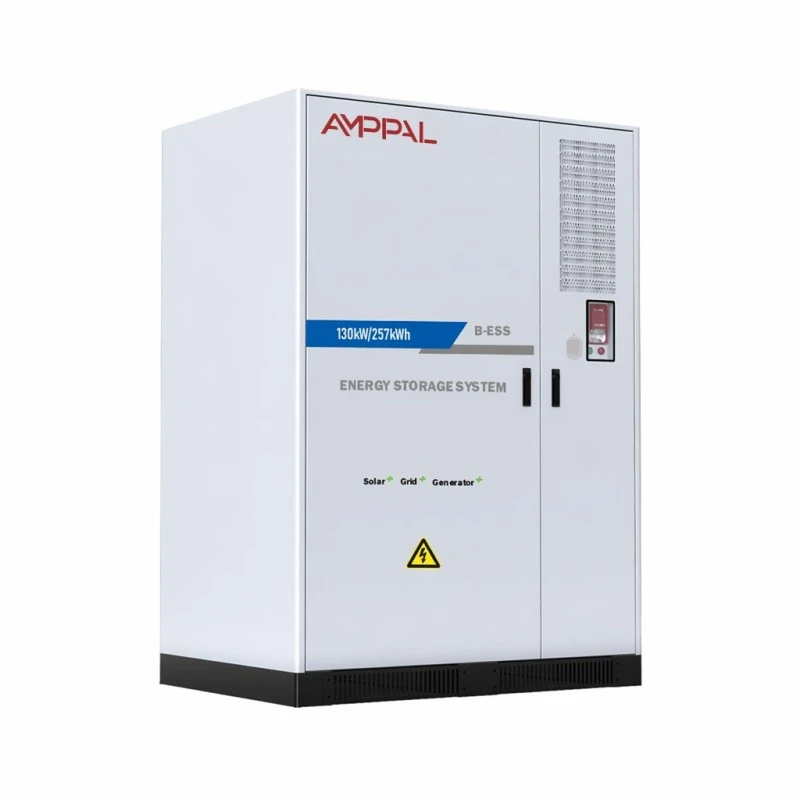

130kW priemyselný batériový systém na ukladanie energie pre továrenský energetický manažment

Na čo je tento systém určený

Väčšina komerčných účtov za elektrinu má dva oddelené poplatky: energiu, ktorú spotrebujete, a poplatok za odber stanovený podľa vašej najvyššej polhodiny čerpania vo fakturačnom období. Jedno zlé popoludnie v júli môže nastaviť poplatok za odber na celý mesiac. To je problém, ktorý má vyriešiť tento 130kW priemyselný batériový systém na ukladanie energie pre továrenský energetický manažment.

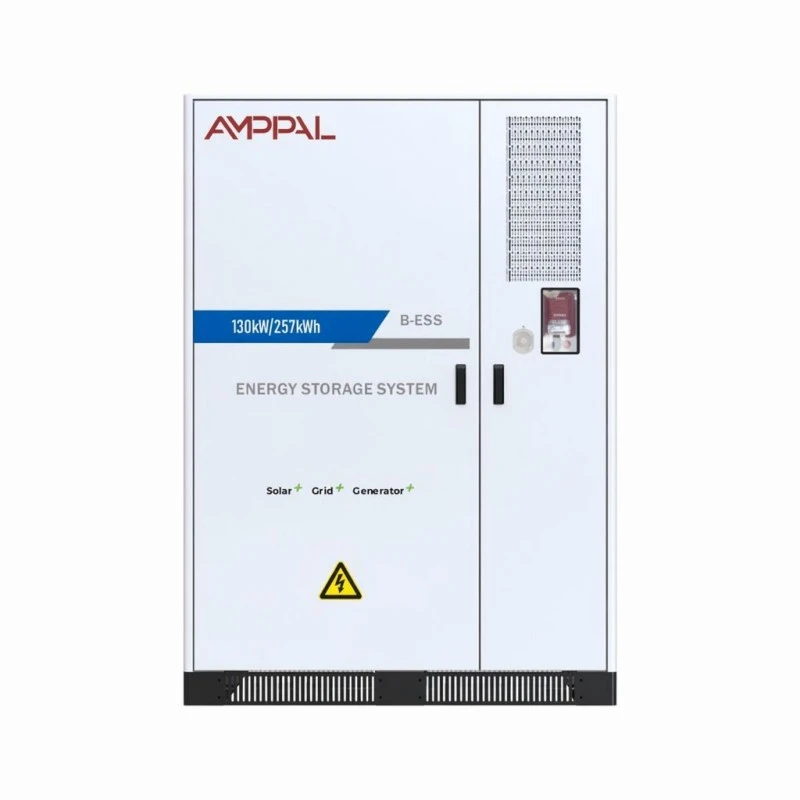

Skriňa AF 130kW/257kWh sa nabíja, keď sú tarify nízke alebo keď vaše solárne pole produkuje prebytok, a potom sa vybíja do budovy, keď sa zaťaženie blíži k vášmu stropu dopytu. Pri teplote 0,5 °C dokáže dodať 130 kW po dobu približne dvoch hodín – dostatočne dlho na to, aby pokrylo typické priemyselné okno.

Funguje na sieti aj mimo nej, takže rovnaké aktívum vás pokryje aj počas výpadku. Na miestach, kde výpadok prúdu zastaví výrobu, táto druhá funkcia často sama o sebe odôvodňuje nákup.

Voľby špecifikácií, ktoré ovplyvňujú návratnosť

Články LFP 3,2V/314Ah v reťazci 1P256S: veľkoformátové články znamenajú menej spojení a menej spojení znamená menej bodov zlyhania počas osemročnej životnosti.

>8 000 cyklov pri 0,5 °C a 25 °C s 80 % zachovaním energie: pri jednom cykle za pracovný deň, čo je viac ako dvadsať rokov nominálnej životnosti, takže cyklovanie je zriedkavo limitujúcim faktorom.

THdi pod 3 % pri menovitom výkone: ostatné zariadenia vašej budovy neplatia za umiestnenie batérie pokutu za harmonické.

Účiník nastaviteľný v celom rozsahu -1 až 1, čo umožňuje systému korigovať účinník na mieste, keď je nečinný, namiesto toho, aby sedel ako mŕtve aktívum.

Dvojitá protipožiarna ochrana – aerosól plus perfluórhexanón – na úrovni balenia aj skrinky. Poisťovne čoraz častejšie žiadajú dvojstupňové potlačenie komerčných zariadení.

Inteligentná klimatizácia namiesto pasívneho chladenia: teplota buniek zostáva rovnomerná naprieč reťazcom, čo v skutočnosti určuje, či dosiahnete 8 000 cyklov.

Technické špecifikácie

Stránky, kde čísla fungujú

Výrobné závody so štartovaním ťažkých motorov: dopytové poplatky poháňané krátkymi špičkami sú najjasnejším prípadom návratnosti za skladovanie.

Komerčné budovy s vysokým popoludňajším zaťažením HVAC: nabíjajte cez noc lacnou tarifou, vybíjajte cez chladiacu špičku.

Miesta s existujúcimi strešnými solárnymi a exportnými limitmi: nadbytočnú produkciu skladujte namiesto toho, aby ste ju obmedzovali alebo vyvážali pri nízkych sadzbách.

Zariadenia so zálohou na naftu: EMS koordinuje PV, batériu a generátor, znižuje prevádzkové hodiny generátora a spotrebu paliva.

Nabíjacie depá pre elektromobily: vyrovnávajte sieťové pripojenie, aby si skupina nabíjačiek nevynútila nákladnú modernizáciu dodávok.

Ako skutočne prebieha špičkové holenie

EMS nepretržite sleduje merač lokality. Nastavíte prah dopytu – zvyčajne tesne pod vašou zmluvnou kapacitou – a systém sa vybije vždy, keď by ho inak nameraná záťaž prekročila. Odozva je dostatočne rýchla na zachytenie štartov motora a podobných krátkych špičiek.

Dobíjanie je skôr plánované ako oportunistické. Regulátor sa pozrie do vášho tarifného kalendára a dobije batériu v čase mimo špičky alebo skôr, ak FV pole generuje viac, ako spotrebuje budova.

V režime off-grid voliteľný STS prenesie miesto na batériové napájanie, keď sieť zlyhá. Štandardná kapacita je 240 – 500 kW s väčšími jednotkami, ktoré sú k dispozícii, a prenos je dostatočne rýchly na to, aby IT zariadenia a riadiace systémy zostali v prevádzke, namiesto toho, aby sa reštartovali.

Bezpečnostné inžinierstvo a certifikácia

Batérie sú certifikované podľa CE a RoHS; celý systém obsahuje dokumentáciu UN38.3 a MSDS na prepravu a schválenie miesta.

Dvojstupňové potlačenie požiaru: aerosól pôsobí na úrovni balenia, zatiaľ čo perfluórhexanón chráni objem skrine a rieši dve rôzne stupnice porúch.

Krytie IP54 s elektrickou priehradkou oddelenou od priehradky na batérie, takže tepelná udalosť v jednej sa nešíri cez druhú.

Každé balenie má pred montážou odstupňovanú kapacitu a prispôsobený vnútorný odpor. Nezhodné články v reťazci série 256 sú klasickou príčinou predčasnej straty kapacity.

Testovanie izolácie a dielektrika sa vykonáva na 100 % zmontovaných systémov, pričom výsledky sa zaznamenávajú podľa sériového čísla.

Prevádzková obálka je overená od 0°C do +50°C a do 95% vlhkosti bez kondenzácie.

Zostavte postupnosť v našom závode Yueqing

1. Príjem článkov – z každej šarže sa odoberú vzorky na zistenie kapacity a vnútorného odporu voči hodnotám deklarovaným dodávateľom.

2. Hodnotenie buniek a párovanie – bunky sú triedené tak, že každý reťazec je vytvorený z úzkeho výkonnostného pásma.

3. Montáž BAL – zváranie prípojníc, BMS vedenie a testovanie izolácie na úrovni balenia.

4. Výroba skríň – plech narezaný, vytvarovaný a zvarený, potom predbežne upravený a potiahnutý práškovou farbou.

5. Integrácia – balíky, PCS, klimatizácia, hasenie požiaru a EMS nainštalované a zapojené do skrine.

6. Skúška uvedenia do prevádzky – úplné nabitie a vybitie pri 0,5 °C so záznamom teploty a napätia na úrovni článku.

7. Simulácia siete – prenos v sieti a mimo nej overený oproti programovateľnému zdroju striedavého prúdu.

8. Balenie – skriňa pripevnená k vystuženej palete, namontované indikátory otrasov, potom uložená do klietok na námornú prepravu.

Je 130kW/257kWh správna veľkosť?

Dimenzovanie sa riadi vaším nosným profilom, nie plochou budovy. Vytiahnite dvanásťmesačné polhodinové údaje o metroch a pozrite sa na tvar svojich vrcholov: ako vysoko nad základnou čiarou a na ako dlho. Systém s výkonom 130 kW/257 kWh pokrýva špičky až do 130 kW, ktoré trvajú približne dve hodiny.

Ak sú vaše špičky kratšie, ale vyššie – povedzme 250 kW na dvadsať minút – potrebujete viac energie a menej energie a iná konfigurácia je vhodnejšia. Ak bežia celý deň, tento systém sa vybije skôr a poobede vás odkryje.

Buďte úprimní aj v otázke tarify. Tam, kde sú poplatky za dopyt nízke alebo žiadne, samotné špičkové oholenie sa zriedka vráti v primeranom čase. V takom prípade musí obchodný prípad pochádzať zo záložnej hodnoty alebo vlastnej spotreby solárnej energie a my by sme to radšej zistili skôr, ako sa zaviažete.

Čo porovnávať s inými dodávateľmi

Požiadajte o životnosť cyklu pri 0,5 °C s uvedenou hranicou retencie. Údaj cyklu bez teploty, rýchlosti a percenta retencie nemá zmysel.

Opýtajte sa, aká protipožiarna ochrana je zahrnutá na úrovni balenia, nielen na úrovni skrinky. Mnoho citátov pokrýva iba jeden.

Opýtajte sa, či je uvedená účinnosť obojsmerná na úrovni systému alebo len na strane DC. Naše maximum je 88 % pri 0,5 °C, merané v celom systéme.

Opýtajte sa na integráciu EMS s existujúcimi fotovoltaickými invertormi a generátormi – dodatočná montáž nekompatibilného EMS stojí neskôr viac ako samotný regulátor.

Obchodné podmienky: výroba 25-35 pracovných dní pre štandardné konfigurácie, 5-ročná záruka, s predĺženým krytím na objednávku.

Preprava skrine s hmotnosťou 2800 kg

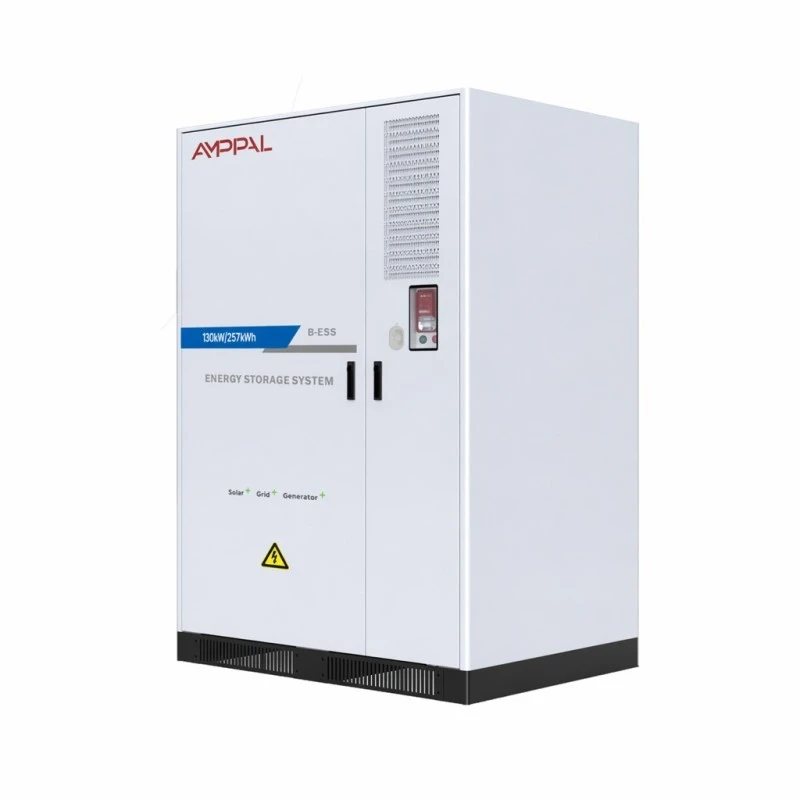

Skriňa má rozmery 1550 × 1268,5 × 2185 mm a váži 2 800 kg, takže sa dodáva ako jeden celok na vystuženej palete s oceľovým rámom so zdvíhacími bodmi dostupnými pre vysokozdvižný vozík alebo žeriav.

Do dvoch skriniek sa zmestí 20-stopový kontajner; päť až šesť sa zmestí na kocku vysokú 40 stôp v závislosti od vystuženia. Batérie sú klasifikované ako nebezpečný tovar UN3480 pre námornú prepravu – spracujeme vyhlásenie a správu o teste UN38.3 a kartu bezpečnostných údajov posielame s papiermi.

Podmienky sú FOB Ningbo alebo Shanghai, s dostupným CIF. Letecká preprava nie je pri tejto hmotnosti a klasifikácii praktická. Poskytnite dodatočný čas na rezerváciu nebezpečného tovaru, ktorá zvyčajne pridá týždeň do plánu plavby v porovnaní s bežným nákladom.

Záruka a dlhodobý servis

Päťročná záruka na batérie, PCS, EMS, tepelné riadenie a hasenie požiaru ako kompletný systém.

Vzdialené monitorovanie cez CAN, Ethernet alebo RS485, s voliteľným 4G. Dokážeme prečítať údaje na úrovni bunky a identifikovať slabý modul skôr, ako ovplyvní kapacitu systému.

Odporúča sa každoročná servisná návšteva: výmena vzduchového filtra, kontrola hasenia, kontrola krútiaceho momentu koncovky a overenie kapacity.

Náhradné balenia sú skladom a odosielame do 5-7 pracovných dní; jeden neúspešný balík je možné vymeniť bez toho, aby sa celá skrinka odpojila.

Predĺžená záruka na osem alebo desať rokov je k dispozícii v čase objednávky, pričom cena zodpovedá vášmu očakávanému cyklistickému profilu.

Chyby pri inštalácii a prevádzke

Nesprávne: umiestnenie skrinky k stene bez voľného priestoru. Vpravo: dodržujte vetracie medzery v návode. Vzduchom chladené systémy odvádzajú teplo do okolitého vzduchu a potrebujú na to priestor.

Nesprávne: nastavenie prahu dopytu z jednomesačnej faktúry. Vpravo: použite dvanásťmesačné intervalové údaje. Sezónne špičky sú to, čo operátorov upúta.

Nesprávne: za predpokladu, že batéria pokryje celú lokalitu počas výpadku. Správne: schválne dimenzujte obvod kritickej záťaže. 130kW je dosť, ale nie je neobmedzené.

Nesprávne: vynechanie ročnej výmeny filtra, aby sa ušetrili náklady. Vpravo: obmedzený prietok vzduchu zvyšuje teplotu článku a zvýšená teplota je najrýchlejšou cestou k strate kapacity.

Nesprávne: inštalácia tam, kde existuje riziko povodní. Vpravo: IP54 chráni pred prachom a striekajúcou vodou, nie stojatou vodou. Zdvihnite podstavec, ak má lokalita v minulosti záplavy.

Čo hlásia operátori

Textilný závod v tureckej Burse uviedol do prevádzky jeden z týchto systémov začiatkom roku 2025 na riadenie poplatkov za odber pri štartovaní motora tkáčskeho stavu. Ich elektroinžinier oznámil, že maximálny dopyt klesol o približne 90 kW počas prvého úplného fakturačného mesiaca a poznamenal, že EMS trvalo niekoľko týždňov ladenia, kým bol prah správne nastavený pre ich vzor zaťaženia.

Operátor chladiarní v Nairobi kúpil systém predovšetkým na zálohovanie, nie na špičkové oholenie. Ich spätná väzba bola praktická: výpadky siete, ktoré predtým znamenali spustenie generátora v priebehu niekoľkých minút, teraz prechádzajú bez povšimnutia, hoci nás požiadali, aby sme po dlhom výpadku upravili prah alarmu nízkej SOC smerom nahor.

Prenajímateľ obchodu v Kazachstane, ktorý vedie dve skrine naprieč kancelárskym komplexom, komentoval hluk klimatizácie — počuteľný na priľahlom parkovisku, s ktorým nepočítali. Namiesto úpravy jednotky sme dodali odporúčané rozloženie akustickej obrazovky.

Často kladené otázky

Otázka: Ako dlho môže dodávať 130 kW?

Odpoveď: Približne dve hodiny od úplného nabitia pri 0,5 °C, čo dáva 257 kWh využiteľných pri uvedenej hĺbke vybitia.

Otázka: Funguje to bez mriežky?

Odpoveď: Áno, v režime off-grid s voliteľným STS. Štandardná prenosová kapacita je 240-500kW; väčší je prispôsobiteľný.

Otázka: Aká je skutočná efektivita spiatočnej cesty?

Odpoveď: Maximálne 88 % pri 0,5 C merané na úrovni systému, vrátane konverzie a pomocných záťaží.

Otázka: Môže sa nabíjať priamo zo solárnej energie?

Odpoveď: Áno, prostredníctvom EMS, ktorý koordinuje PV, batériu, sieť a generátor.

Otázka: Ako dlho vydržia batérie?

Odpoveď: Viac ako 8 000 cyklov pri 0,5 °C a 25 °C s aspoň 80 % retenciou. Vyššie teploty okolia to skracujú.

Otázka: Aké certifikácie nesie?

Odpoveď: CE a RoHS na úrovni balenia, UN38.3 a MSDS pre kompletné vybavenie.

Otázka: Akú údržbu potrebuje?

A: Ročná výmena filtra, kontrola hasenia, overenie krútiaceho momentu a skúška kapacity. Zhruba pol dňa na kabinet.

Otázka: Aká je dodacia lehota?

A: 25-35 pracovných dní pre štandardné konfigurácie; vlastná integrácia EMS alebo neštandardné napätia trvajú dlhšie.
