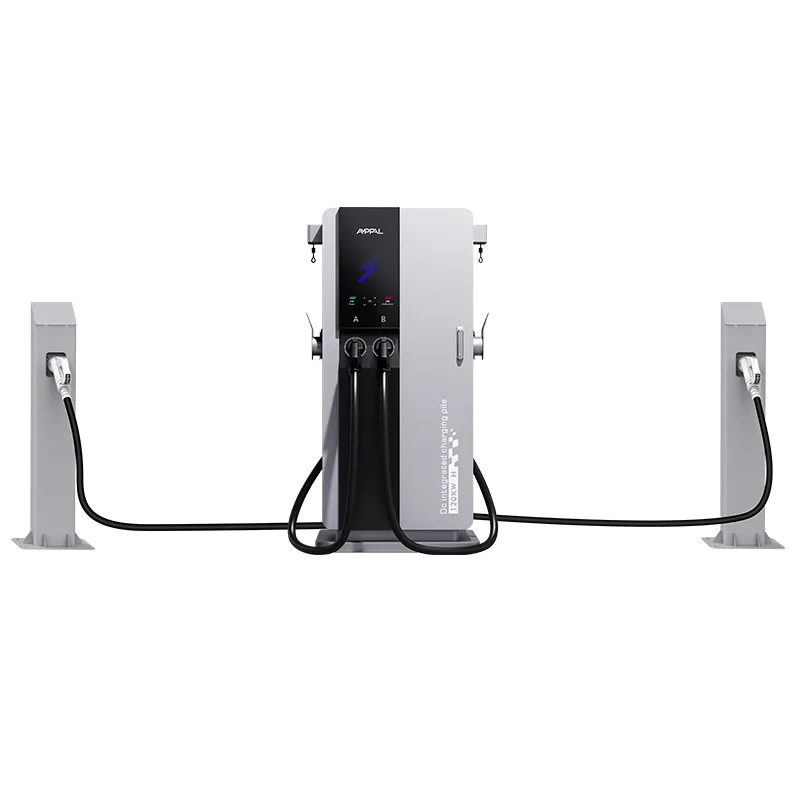

80kW Smart DC EV nabíjacia stanica pre nákupné centrá a parkoviská

80 kW: Najviac ignorované číslo v nabíjaní EV – a prečo to funguje

Kupujúci sa hádajú o 60 a 120 a nabíjacia stanica AMPPAL 80 kW Smart DC EV pre nákupné centrá a parkoviská medzi nimi sedí ako kompromis, o ktorý nikto nežiadal – ale aritmetika hovorí niečo iné. AF-DC-80-Y-B-O-3/4/5-H poskytuje o 33 % vyšší výkon ako 60kW jednotka, pričom požaduje menšiu kapacitu podávača ako 120kW jednotka. Pre strednú stanicu je to rozdiel medzi modernizáciou servisného vstupu a jeho neaktualizáciou.

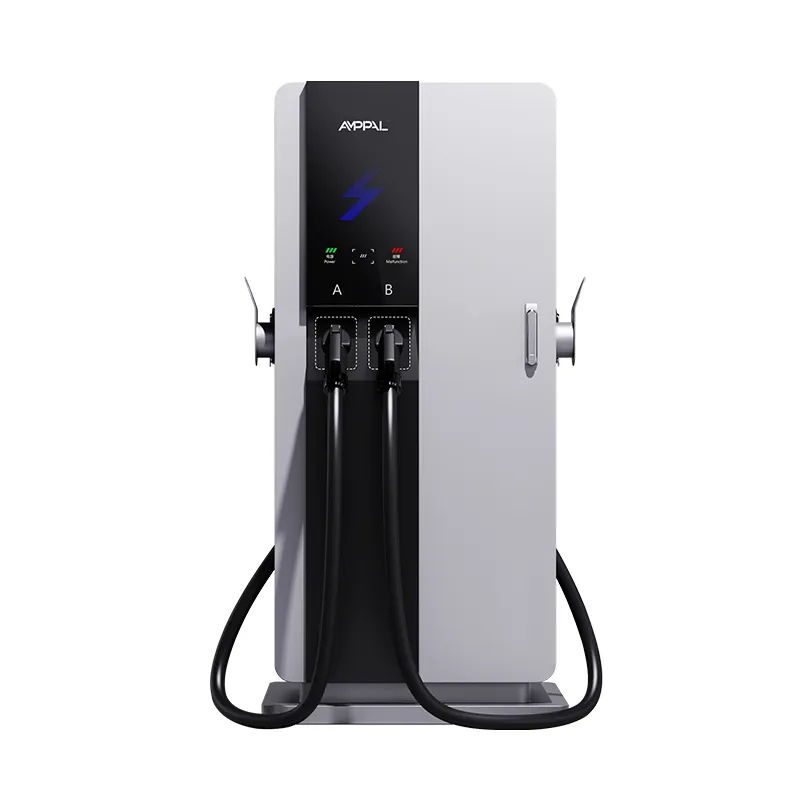

Nabíjacia stanica Smart DC EV s výkonom 80 kW pre nákupné centrá a parkoviská má výšku 1 700 mm na základni s rozmermi 750 × 550 mm, má 7-palcový dotykový displej a pokrýva päť štandardov konektorov v jednej kompaktnej veži. Je to rovnaké telo 3-Series ako náš model s výkonom 60 kW, takže podložka a stavebné práce sú identické – iba stupeň usmerňovača je väčší.

Väčšina stránok nepotrebuje najvyššie číslo na hárku so špecifikáciami. Potrebujú najväčšie číslo, ktoré už kabeláž podporuje, a to číslo je často 80.

Preto existuje 80kW séria 3: je odpoveďou na otázku „koľko stanice môžem postaviť bez prestavby elektrickej miestnosti“.

Čo vám 80 kW dostane, čo 60 kW a 120 kW nedokážu

O 33 % vyšší výkon ako 60 kW za mierny cenový krok – najlepšie doláre za kilowatt v rade.

Nižšia potreba napájača ako 120 kW: mnohé prevádzky bežia 80 kW na existujúcej 380 V službe bez výmeny transformátora.

Časy stretnutí, ktoré vyhovujú maloobchodu: 20–40 minút pre väčšinu osobných elektromobilov, dostatočne dlhé na zastávku na kávu, dostatočne krátke na obrat.

Rovnaké kompaktné rozmery ako 60kW 3-Series, takže kresba tampónu a stavebné práce zostávajú rovnaké.

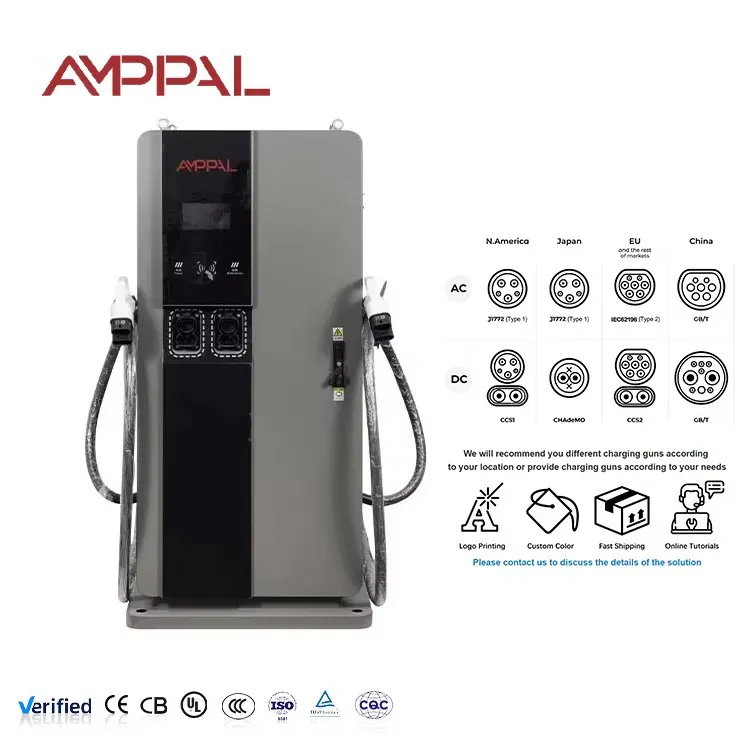

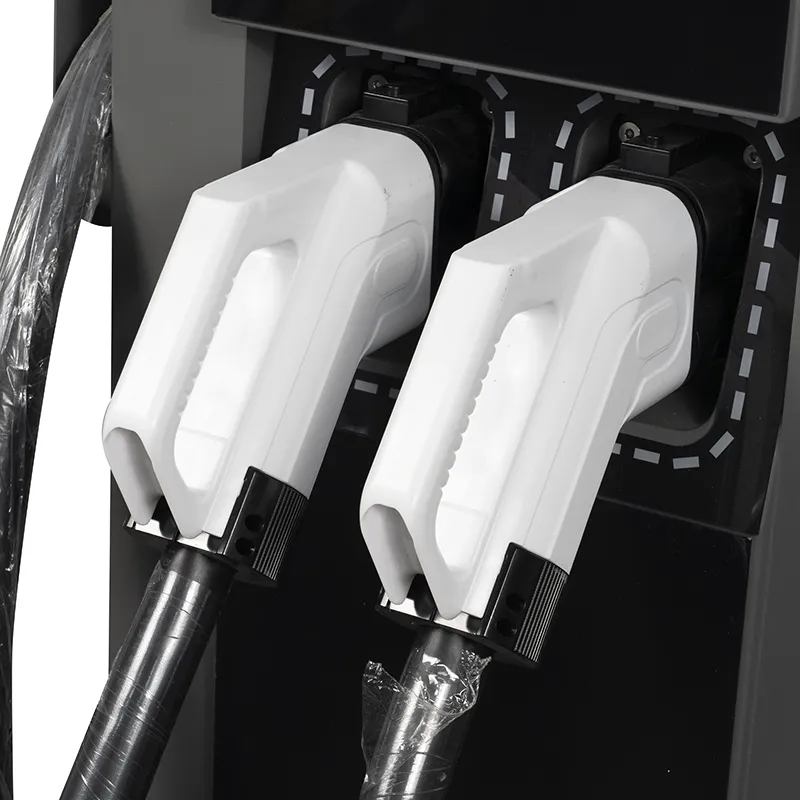

Jedna veža, päť konektorov: CCS1, CCS2, CHAdeMO, GB/T a NACS z rovnakého SKU.

95% špičková účinnosť udržuje nízke straty, aj keď jednotka nie je zatlačená na svoje limity.

Technické špecifikácie

Výrobná špecifikácia AF-DC-80-Y-B-O-3/4/5-H presne tak, ako bola dodaná.

Stanice, kde 80 kW je racionálny stred

Stredne veľké maloobchodné parkoviská s 30 – 60 pozíciami: 80 kW na stánok vyrovnáva priepustnosť voči elektrickému rozpočtu prenajímateľa.

Supermarket a nákupné pásy: vodiči prichádzajú s 20 – 60 % nabitím a potrebujú doplniť, nie plnú nádrž.

Centrály taxislužieb a jazdných krúp: krátke prestávky prevrátia bez toho, aby náklady na rozvodnú sieť predstavovali jednotky s výkonom 120 kW.

Malé flotily dodávok a hatchbackov: 80 kW pokrýva nabíjanie pri striedaní a otáčaní na jednom 380 V napájaní.

Franšízové ​​palivové miesta: 80 kW sloty do existujúceho výkonu kabíny, kde 120 kW by si vynútilo modernizáciu služby.

Vnútri toku energie: 80 kW pri napájaní 380 V

Jednotka usmerňuje AC380V trojfázový a prevádza ho na 200-1000VDC, čím vyhovuje požiadavkám vozidla prostredníctvom handshake CCS, CHAdeMO, GB/T alebo NACS. Výkon 80 kW je nepretržitý, nie je to marketingový vrchol – stroj ho drží počas relácie namiesto toho, aby krátko zvýšil a znížil plyn.

Feeder matematika je miesto, kde vyhráva 80kW. Pri 380 V plný výkon odoberá približne 120 A na fázu pred stratami a maržou, čo už mnohé existujúce komerčné služby majú. Plán s výkonom 120 kW zvyšuje tento prúd asi o polovicu a často prepláca službu.

Hlásenie OCPP 1.6/2.0, vzdialená diagnostika a bezdrôtový firmvér bežia cez Ethernet, WiFi alebo 4G, takže sa jednotka pripojí k rovnakému backendu ako zvyšok vašej siete. Operátori zvyčajne nastavujú na portáli obmedzenie relácie, aby zabránili zablokovaniu 80kW aktíva jediným autom s pomalým nabíjaním.

Certifikácia a dôkaz záťažového testu pre výkon 80 kW

Typové schválenie sa vzťahuje na CE a TUV na úrovni jednotky; vydávame správy UL a CB pre zákazníkov, ktorí zostavujú exportný súbor.

Testovanie odolnosti pri plnom zaťažení pri výkone 80 kW overuje nepretržité hodnotenie, nie len krátky náraz na skúšobnej stolici.

96-hodinový soľný sprej na ohradenie pre cestné a pobrežné lokality, kde sú kompaktné veže umiestnené bližšie k zóne striekania ako ich väčšie príbuzné.

48-hodinové vyhorenie výroby s protokolmi účinnosti viazanými na každé sériové číslo.

Inšpekcia termokamerou počas záťažového testu zachytí horúce miesta v zostave modulov pred odoslaním.

Samotné výkonové moduly sú kvalifikované od -30°C do +55°C. Skriňu zverejňujeme pri teplote -25°C až +50°C, pretože limit určuje kryt, nie modul.

Ako sa 80 kW kompaktná jednotka pohybuje v našom závode

Krok 1. Kryt so šírkou 750 mm je vyrezaný laserom a zváraný robotom na linkách FANUC.

Krok 2. Panely sa formujú na ohraňovacích lisoch TRUMPF a vo vlastnej réžii sú práškovo lakované.

Krok 3. Modulová šachta prijíma súpravu usmerňovača s vyšším výkonom pre 80 kW, nie súpravu s výkonom 60 kW vyladenú za jeho konštrukčný bod.

Krok 4. Vstupná kabeláž, stykače a prepäťová ochrana sú namontované na AC vedení s koncovkami riadenými krútiacim momentom.

Krok 5. HMI, kontrolér a komunikačné dosky sú nainštalované na jednosmernom vedení.

Krok 6. Záťažové testovanie pri 80 kW zaznamenáva účinnosť, účinník a nárast teploty na jednotku.

Krok 7. 48-hodinové zapaľovanie cykluje relácie v celom rozsahu výkonu.

Krok 8. Záverečná kontrola a preprava; kumulatívne dodávky prekročili v roku 2024 milión kusov.

Výber 80 kW Viac ako 60 kW alebo 120 kW: čestná matematika

Vyberte si 80 kW, keď máte strednú lokalitu, existujúcu 380 V službu s určitou svetlou výškou a kombináciu vozidiel, ktorá si vyžaduje 20 až 40 minútové relácie. Je to najmenšie hodnotenie, vďaka ktorému sa maloobchodná stanica cíti rýchlo, a najväčšie, pri ktorom sa zvyčajne vyhne inovácii vstupnej služby.

Zostaňte pri 60 kW, ak každá relácia je nočný poplatok alebo poplatok v sklade a rýchlosť nie je predajným argumentom; úspory sú skutočné. Zvýšte výkon na 120 kW alebo viac, ak prevádzkujete koridor, kde vodiči očakávajú 15 až 30 minút dobitia a budú platiť náklady na privádzač.

Buďte úprimní, pokiaľ ide o rast: ak stránka zdvojnásobí svoju návštevnosť do dvoch rokov, kúpte si kapacitu podávača pre väčšiu jednotku už teraz, aj keď nabíjačka začína na 80 kW. Výmena nabíjačky neskôr je práca na jeden deň; modernizácia zasypaného privádzača je stavebný projekt.

Ešte jeden prípad, ktorému sa treba vyhnúť: jediná 80kW jednotka inzerovaná ako „vysokovýkonný rozbočovač“ sklame vodičov, ktorí čakali v rade viac ako 150 kW. Pomenujte stanicu čestne a jednotka si ju zarobí.

Čo prináša 80kW ponuka spoločnosti AMPPAL stredne veľkej stanici

Priame ceny z výroby s certifikátmi CE, TUV, UL a CB v balíku cenovej ponuky.

Dodanie 15–20 pracovných dní po schválení výkresu; MOQ z jedného kontajnera.

Značka OEM/ODM, vlastný jazyk HMI a mix konektorov podľa trhu, to všetko sa vyriešilo vo fáze schvaľovania výkresu.

Podpora piatich konektorov z jednej jednotky SKU, ktorá znižuje riziko zásob pre distribútorov pokrývajúcich niekoľko krajín.

2-ročná záruka na moduly dodané do 5 pracovných dní.

Preprava, preprava a dodávka 80kW jednotky

Veža sa dodáva vo vzpriamenej polohe v prepravke s oceľovým rámom s rozmermi približne 1850 × 750 × 700 mm. Kábel a konektor putujú v polstrovanom boxe na príslušenstvo a základňa prepravky má vrecká na vidlice pre štandardné paletové vozíky.

Úzke prepravky sa nakladajú bez odpadu do 40-metrových kontajnerov s vysokou kockou a plán nakladania vychádza s cenovou ponukou, aby špeditéři mohli uviesť presnú časť nákladnej dopravy. Pre jednorazové pokusy je preprava LCL usporiadaná bez špeciálneho vybavenia.

Cena je FOB Ningbo alebo CIF, ak chcete, aby sme zabezpečili plavbu. Súbor dokumentov – faktúra, baliaci list, nákladný list, osvedčenie o pôvode a protokoly o skúške – je vystavený do troch pracovných dní od naloženia.

Nosná konštrukcia Za kompaktným modelom s výkonom 80 kW

Štandardná 2-ročná záruka na kompletnú jednotku.

Náhradné moduly usmerňovača a dosky HMI budú odoslané do 5 pracovných dní.

Vzdialená diagnostika OCPP a aktualizácie firmvéru bezdrôtovo.

Poradenstvo týkajúce sa profilu zaťaženia: pomôžeme vám nastaviť limity relácií a rozvrhy času používania pre 380V podávač.

Štvrťročný kontrolný zoznam údržby zahŕňajúci filtre, ventilátory a krútiaci moment koncovky.

Päť nesprávnych predpokladov o nabíjaní 80 kW

Nesprávne: predpokladajme, že 80 kW potrebuje rovnaký podávač ako 120 kW. Vpravo: pri 380 V odoberá 80 kW zhruba 120 A na fázu pred rezervou – skontrolujte si službu, možno si už poradí.

Nesprávne: nákup 60 kW, pretože je lacnejší, keď už má miesto 80 kW. Správne: cenový krok je malý a zvýšenie priepustnosti je 33%.

Nesprávne: nenastavíte žiadny limit relácie a necháte jedno vozidlo bežať na voľnobeh. Vpravo: nakonfigurujte poplatky za nečinnosť a limity relácie v backende OCPP.

Nesprávne: zasunutie jednotky do rohu so zablokovanými prívodmi, aby sa ušetrilo miesto. Vpravo: dodržte vôľu príručky, aby krivka chladenia zostala pri menovitom výkone.

Nesprávne: predpokladajme, že výkon 80 kW nabije každé auto výkonom 80 kW. Vpravo: rozhoduje vlastná žiadosť vozidla; 80kW je strop, nie záruka.

Skutočná spätná väzba od vlastníkov 80kW staníc

Regionálny operátor v Kuala Lumpur v Malajzii prevádzkuje šesť jednotiek na dvoch parkoviskách supermarketov. Existujúce 380V služby zvládli záťaž iba výmenou ističa a stanice otočia 12–16 relácií denne; jedinou nepríjemnosťou bolo, že malajský jazykový balík potreboval vzdialenú aktualizáciu pri prvej dávke, ktorá trvala jedno popoludnie.

Taxikárske družstvo v Taškente v Uzbekistane nainštalovalo vo svojom depe štyri veže. Vodiči sa medzi zmenami nabijú za 25 – 40 minút a družstvo ušetrilo náklady na transformátor, ktoré by si vyžadoval plán s výkonom 120 kW. Ich reptanie: dvom vodičom sa zdá kábel ťažší ako AC nabíjačky, ktoré používali predtým.

Sieť supermarketov v Záhrebe v Chorvátsku v roku 2025 vybavila 80 kW jednotkami v troch predajniach. Vedúci financií vypočítal dodatočné výdavky nad 60 kW, ktoré sa vrátili za sedem mesiacov dodatočných sedení; jedinou sťažnosťou je, že ventilátory sú počuteľné v najhorúcejších popoludniach, ktorým sa nočný program väčšinou vyhýba.

Často kladené otázky: Je pre vás 80 kW správna trieda výkonu?

Otázka: Prečo 80 kW namiesto 60 kW?

Odpoveď: O 33 % viac energie za mierny cenový krok a zvyčajne bez modernizácie podávača na existujúcej 380V službe.

Otázka: Prečo nie 120 kW?

Odpoveď: 120 kW potrebuje približne o 50 % väčší prúd podávača; ak je vaša služba okrajová, 80 kW sa vyhne nákladom na aktualizáciu.

Otázka: Ako rýchlo sa nabíja typický EV?

Odpoveď: Väčšina osobných elektrických vozidiel pridá 40 – 80 km dojazdu za 20 – 40 minút, v závislosti od krivky akceptácie batérie a jej stavu nabitia.

Otázka: Znamená 80 kW 80 kW pre každé auto?

Odpoveď: Nie. Vozidlo vyžaduje vlastnú sadzbu a staršie modely môžu akceptovať nižšiu; 80kW je strop, nie záruka.

Otázka: Ponúkate verziu s dvoma zbraňami?

Odpoveď: Veža 3-série je jednoplášťová na jednotku; pre dvojzbraňové usporiadanie odporúčame spárovať dve veže alebo väčšiu skrinku.

Otázka: Aké možnosti konektorov sú k dispozícii?

A: CCS1, CCS2, CHAdeMO, GB/T a NACS; pri objednávke uveďte svoj trh.

Otázka: Môže jednotka bežať na 400 V službách?

A: Áno. Vstup je AC380V±15%, čo pokrýva nominálne 380–400V siete.

Otázka: Ako rýchlo môžete dodať?

Odpoveď: Po podpísaní výkresov počítajte s 15-20 pracovnými dňami. Objednávky s množstvom kontajnerov dostanú naplánované sloty.

Otázka: Na čo sa vzťahuje záruka?

A: Štandard 2 roky na kompletnú jednotku, vrátane modulov.
