OEM split-type DC nabíjačky pre prispôsobené riešenia nabíjania EV

Ako sa zavádzanie elektrických vozidiel zrýchľuje naprieč verejnými sieťami, vozovými parkmi a komerčnými nehnuteľnosťami, fyzické obmedzenia nabíjacej infraštruktúry sú predmetom väčšej kontroly ako kedykoľvek predtým.Rozdelené DC nabíjačkypredstavujú odlišný technický prístup, ktorý oddeľuje skriňu na konverziu energie od dávkovacej jednotky. Táto konfigurácia umožňuje inštalatérom umiestniť ťažkú ​​elektroniku generujúcu teplo ďaleko od verejných priestorov, pričom nabíjací bod zostane kompaktný, tichý a ľahko sa obsluhuje. AMPPAL zdokonalil túto architektúru do rodiny produktov, ktoré vyvažujú vysoký výkon, flexibilné nasadenie a robustnú komunikáciu pre náročné komerčné prostredia.

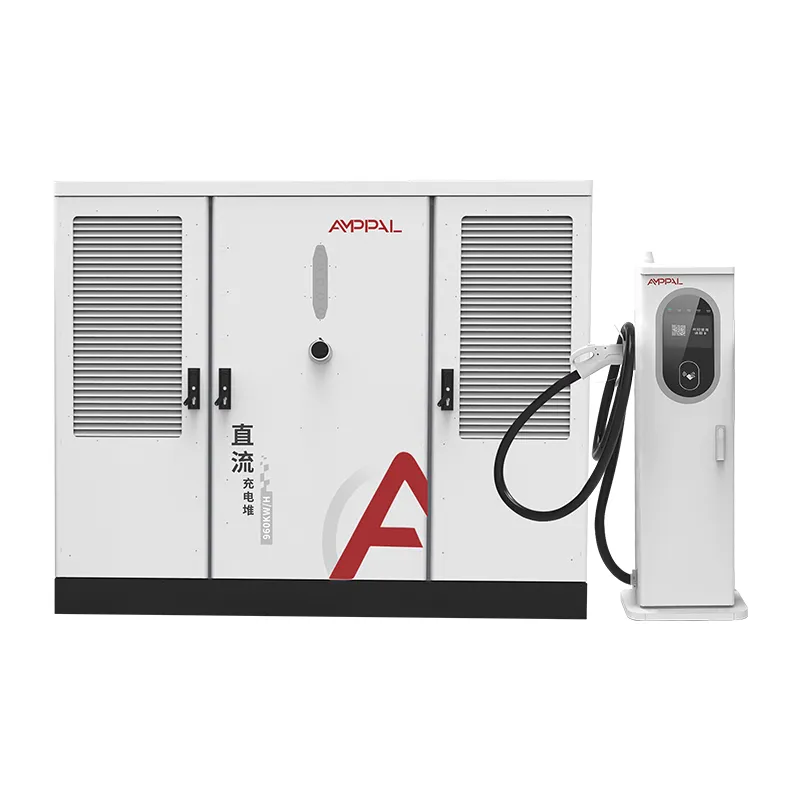

Trh nabíjania elektrických vozidiel sa posunul ďaleko za hranice jednoduchých nástenných boxov na striedavý prúd. Vysokovýkonné nabíjanie jednosmerným prúdom teraz vyžaduje zariadenie, ktoré dokáže nepretržite dodávať 120 kW až 360 kW a zároveň prežiť drsné počasie, častú manipuláciu s káblami a nepretržitú prevádzku. Dizajn deleného typu to dosahuje izoláciou dvoch funkčných blokov: napájacej skrine a dávkovača. Napájacia skriňa obsahuje ochranu AC vstupu, usmerňovacie moduly, DC zbernicový rozvod a hlavný ovládač. V dávkovači sa nachádza nabíjací kábel, konektor, používateľská obrazovka, čítačka RFID a núdzové zastavenie. Medzi nimi vedie tienená jednosmerná zbernica, ktorá oddeľuje napájacie a riadiace signály. AMPPAL vytvára všetky tieto prvky interne, čím zabezpečuje kompatibilitu v rámci celého sortimentu produktov.

AMPPAL split-type DC nabíjačky: Technické parametre hlbokého ponoru a aplikácie

Systémy AMPPAL s deleným jednosmerným prúdom sú navrhnuté pre prostredia s vysokým využitím, ako sú diaľničné servisné centrá, vozové parky, letiskové parkovacie štruktúry a maloobchodné nabíjacie uzly. Produktový rad zahŕňa štyri primárne menovité výkony, z ktorých každá je navrhnutá tak, aby slúžila rôznym požiadavkám na výkon na mieste a na priepustnosť vozidla. Nasledujúce časti podrobne uvádzajú elektrické, mechanické a komunikačné charakteristiky, ktoré definujú sériu.

Základné elektrické špecifikácie

• Rozsah vstupného napätia: 380–480 V AC ±15%, trojfázové, 50/60 Hz
• Vstupný účinník: ≥0,99 pri plnom zaťažení
• Celkové harmonické skreslenie (THD): ≤ 5 % pri menovitom vstupnom napätí
• Rozsah výstupného napätia: 200–1000 V DC, vhodné pre 400 V a 800 V batériové platformy
• Výstupný prúd: 0–250 A nepretržite na dávkovač, s voliteľnými 500 A kvapalinou chladenými výstupmi v konfiguráciách 240 kW a 360 kW
• Presnosť napätia: ±0,5% v celom výstupnom rozsahu
• Presnosť prúdu: ±1% pre výstupné prúdy nad 30 A
• Spotreba energie v pohotovostnom režime: ≤ 25 W pre dávkovač, ≤ 50 W pre napájaciu skrinku
• Špičková účinnosť: ≥95,5%, v závislosti od konfigurácie modulu a okolitej teploty
• Účinnosť výkonového modulu: ≥96 % pri polovičnom zaťažení, ≥95 % pri plnom zaťažení
• Granularita zdieľania energie: 12,5 kW krokov medzi dávkovačmi pripojenými k rovnakej skrini
• Kompenzácia poklesu napätia DC zbernice: automatická na základe dĺžky kábla a prúdu

Tabuľka parametrov série jednosmerných nabíjačiek rozdeleného typu

Mechanické a inštalačné parametre

• Rozmery napájacej skrine (V׊×H): 1 800 mm × 800 mm × 600 mm pre ASDC120; 2 000 mm × 900 mm × 800 mm pre ASDC180, ASDC240 a ASDC360
• Rozmery dávkovača (V׊×H): 1 650 mm × 500 mm × 260 mm
• Hmotnosť rozvádzača: 350 kg až 680 kg v závislosti od výkonu a počtu modulov
• Hmotnosť dávkovača: 65 kg až 120 kg v závislosti od dĺžky kábla a možnosti chladenia
• Montáž: stojaca s kotviacimi skrutkami pre skrinku aj dávkovač; k dispozícii možnosť nástenného dávkovača
• Dĺžka kábla od napájacej skrine po dávkovač: 5 m až 100 m pomocou tienených káblov DC zbernice AMPPAL
• Dĺžka nabíjacieho kábla dávkovača: 3,5 m, 5 m alebo 7,5 m; dlhšie káble dostupné s kvapalinovým chladením
• Hladina hluku: ≤65 dB(A) na 1 m pre rozvodnú skriňu; ≤55 dB(A) pre dávkovač
• Odolnosť proti vandalom: IK10 na prednom paneli dávkovača a tlačidlo núdzového zastavenia
• Požiadavka na základ: plochá betónová podložka s minimálnou pevnosťou v tlaku 25 N/mm²

Funkcie ochrany, bezpečnosti a komunikácie

• Ochrana vstupu: prepätie, podpätie, strata fázy, nadprúd, prepäťová ochrana typ 2 dimenzovaná na 40 kA
• Ochrana výstupu: nadprúdová, skratová, prepäťová, detekcia prepólovania, monitorovanie izolácie
• Ochrana proti zemnej poruche: 30 mA AC a 6 mA DC monitorovanie zvyškového prúdu v súlade s IEC 61851-1
• Monitorovanie teploty: nezávislé snímače na napájacích moduloch, napájacej skrini, dávkovači, kontaktoch konektora a slučke chladenia kvapaliny
• Núdzové zastavenie: fyzické tlačidlo na každom dávkovači a diaľkové zastavenie prostredníctvom riadiaceho systému
• Overenie používateľa: RFID, NFC, QR kód mobilnej aplikácie, voliteľná čítačka kreditných kariet
• Displej: 10,1-palcový farebný dotykový displej priemyselnej triedy s antireflexnou vrstvou a citlivosťou v rukaviciach
• Sieťové pripojenie: Ethernet, 4G LTE, Wi-Fi, voliteľná dual SIM pre redundantné mobilné pripojenie
• Backend integrácia: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, voliteľné ISO 15118 Plug & Charge
• Aktualizácia firmvéru: bezdrôtovo cez cloudovú platformu AMPPAL alebo lokálne USB
• Diagnostika: vzdialené hlásenie porúch, autotest pri spustení, uloženie denníka udalostí až do 100 000 záznamov s časovou pečiatkou
• Kybernetická bezpečnosť: šifrovanie TLS 1.3, konfigurovateľné pravidlá brány firewall, bezpečné spustenie a podpísané balíčky firmvéru

Bežné scenáre nasadenia pre architektúru rozdeleného typu

• Obslužné oblasti diaľnic s obmedzeným priestorom na čerpacích ostrovoch a prísnymi požiadavkami na vizuálnu značku
• Podzemné garáže, kde je odvod tepla z jednotiek typu všetko v jednom obmedzený ventilačnou kapacitou
• Flotilné sklady s viacerými výdajnými stojanmi napájanými z centrálnej rozvodnej skrine umiestnenej v blízkosti hlavnej elektrickej miestnosti
• Nákupné strediská a pohostinské zariadenia, kde hardvér orientovaný na verejnosť musí zostať kompaktný a tichý
• Existujúce miesta prechádzajú modernizáciou napájania, kde je možné inštalovať elektrické skrine v mechanických miestnostiach a postupne pridávať zásobníky
• Pobrežné alebo priemyselné prostredia, kde citlivá elektronika profituje z toho, že sa vzďaľuje od korozívneho alebo prašného vzduchu

Často kladené otázky o delených jednosmerných nabíjačkách

Čo je delená DC nabíjačka a ako sa líši od jednotky typu všetko v jednom?

Rozdelená jednosmerná nabíjačka oddeľuje elektroniku premeny energie od rozhrania dávkovača. V jednotke typu všetko v jednom zdieľajú usmerňovače, napájacie moduly, chladiace zariadenia a používateľské rozhranie jeden kryt, ktorý môže byť veľký, ťažký a tepelne náročný. V systéme deleného typu sú v napájacej skrini umiestnené moduly na konverziu striedavého prúdu na jednosmerný prúd a hlavné ochranné zariadenia, zatiaľ čo dávkovač obsahuje nabíjací kábel, konektor, obrazovku a čítačku platieb. Tienená DC zbernica ich spája. Tento dizajn umožňuje inštaláciu objemnej napájacej skrine v mechanickej miestnosti, za stenou alebo na menej viditeľnom mieste, pričom na parkovacom mieste zostáva tenký dávkovač. Oddelenie tiež zjednodušuje chladenie, znižuje hluk v blízkosti používateľov a umožňuje, aby jedna napájacia skrinka slúžila viacerým dávkovačom.

Aké podmienky na mieste uprednostňujú delené DC nabíjačky AMPPAL pred nabíjačkami typu všetko v jednom?

Rozdelené jednosmerné nabíjačky AMPPAL sa uprednostňujú v prípade, že priestor inštalácie má obmedzené vetranie, prísne limity hluku alebo estetické obmedzenia. Podzemným parkovacím garážam často chýba dostatočné prúdenie vzduchu na odvádzanie tepla z vysokovýkonných zariadení typu všetko v jednom, takže problém rieši umiestnenie rozvodnej skrine vo vetranej technickej miestnosti. Miesta, kde je nabíjací bod vystavený poveternostným vplyvom, posypovej soli alebo vandalizmu, profitujú z menšieho zásobníka s menším počtom citlivých komponentov. Miesta, ktoré vyžadujú viacero nabíjacích bodov pozdĺž radu parkovacích miest, môžu znížiť celkové náklady pripojením niekoľkých výdajných stojanov k jednej centrálnej rozvodnej skrini. Navyše, každé miesto s dlhými káblami z elektrickej miestnosti na parkovisko môže využívať rozdelenú architektúru na efektívne smerovanie energie bez toho, aby sa prepojila sieť.

Ako je napájacia skrinka pripojená k dávkovaču a aké dĺžky káblov sú podporované?

Nabíjačky na jednosmerný prúd s deleným typom AMPPAL používajú jednosmernú zbernicu medzi napájacou skriňou a každým dávkovačom. Prípojka pozostáva z dvoch napájacích vodičov jednosmerného prúdu, ochranného uzemňovacieho vodiča a komunikačného kábla pre riadiace a stavové signály. Štandardná konfigurácia podporuje vzdialenosti až 100 metrov, čo umožňuje umiestniť napájaciu skrinku ďaleko od skutočného nabíjacieho bodu. Pri dlhších prevádzkach môže inžinierstvo AMPPAL vyhodnotiť dimenzovanie káblov na základe poklesu napätia a tepelných limitov. Káble zbernice DC sú tienené, aby sa znížilo elektromagnetické rušenie a sú určené na vonkajšiu alebo vnútornú inštaláciu. Konektory na oboch koncoch sú priemyselné zástrčky s kľúčom, ktoré umožňujú rýchlu inštaláciu a údržbu bez špeciálnych nástrojov. Všetky káble sú dostupné v predmontovaných dĺžkach 5 m, 10 m, 20 m, 50 m a 100 m, pričom na požiadanie sú k dispozícii aj vlastné dĺžky.

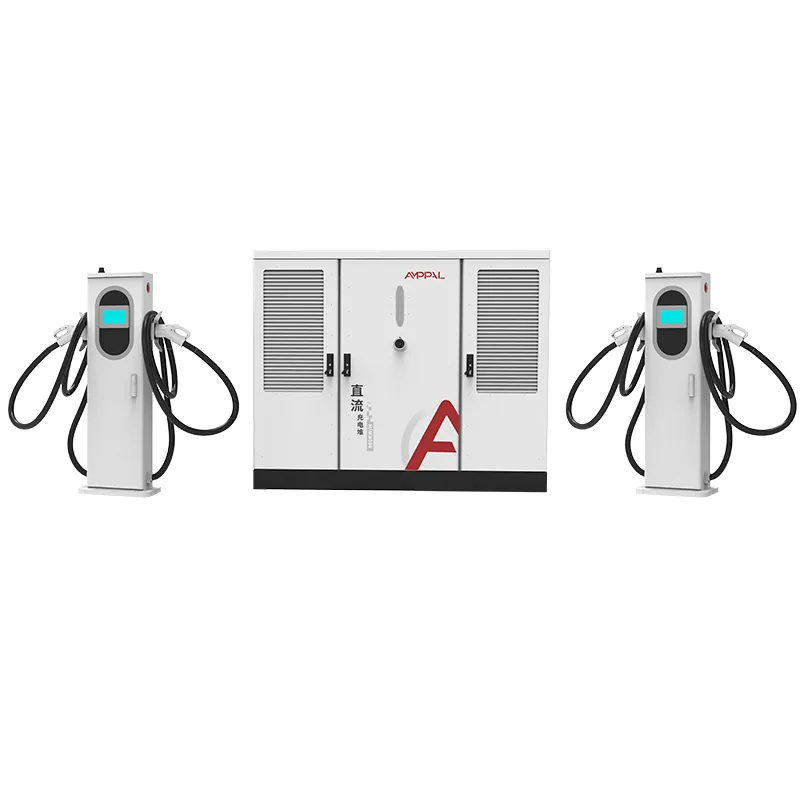

Môže jedna rozvodná skriňa slúžiť viacerým dávkovačom súčasne?

áno. Architektúra typu split je navrhnutá pre dynamické zdieľanie energie. Jedna napájacia skriňa AMPPAL môže podporovať dva, tri alebo v niektorých konfiguráciách až štyri dávkovače v závislosti od modelu. Systém inteligentne prideľuje dostupnú energiu na základe počtu pripojených vozidiel a stavu ich batérie. Napríklad 240 kW rozvodná skriňa s dvomi výdajnými stojanmi môže dodať 240 kW do jedného vozidla, ak je aktívny iba jeden výdajný stojan. Keď sa nabíjajú dve vozidlá, systém môže rozdeliť energiu rovnomerne alebo môže dať prednosť jednému vozidlu na základe konfigurovateľnej politiky, ako je kto prv príde, ten prv melie, najvyšší stav nabitia alebo status VIP užívateľa. Toto zdieľanie energie znižuje náklady na infraštruktúru a zlepšuje využitie predradených elektrických služieb.

Aké výhody údržby poskytuje rozdelená architektúra?

Rozdelená architektúra priamo zlepšuje použiteľnosť. Napájacie moduly, stykače a chladiace ventilátory sú umiestnené v centrálnej napájacej skrini, takže technici môžu vykonávať väčšinu opráv bez toho, aby museli vstúpiť do oblastí orientovaných na zákazníka alebo blokovať parkovacie miesta. Výdajný stojan má menej aktívnych komponentov, čo znižuje pravdepodobnosť výpadkov na mieste nabíjania. Ak je výdajný stojan poškodený nárazom vozidla alebo vandalizmom, výmena môže byť dokončená bez odpojenia celej rozvodnej skrine. AMPPAL tiež navrhuje napájaciu skriňu s napájacími modulmi vymeniteľnými za chodu, čo umožňuje výmenu chybného modulu, zatiaľ čo zvyšok systému pokračuje v prevádzke so zníženou kapacitou. Diaľková diagnostika identifikuje chybové kódy ešte pred príchodom technika, čím sa skráti stredný čas na opravu. Zásoby náhradných dielov je možné konsolidovať na mieste rozvodnej skrine a nie na každom parkovacom mieste.

Sú delené DC nabíjačky AMPPAL kompatibilné s konektormi CCS1, CCS2, CHAdeMO a GB/T?

AMPPALNabíjačky jednosmerného prúdu deleného typu sú dostupné s konfiguráciami konektorov CCS1, CCS2, CHAdeMO a GB/T. Štandardná ponuka pre Severnú Ameriku zahŕňa CCS1, zatiaľ čo regióny Európy, Stredného východu a Ázie a Tichomoria zvyčajne používajú CCS2. CHAdeMO zostáva k dispozícii pre staršie vozidlá, najmä v Japonsku a častiach Európy. GB/T sa ponúka pre čínsky trh a exportné projekty, ktoré si to vyžadujú. Dávkovač môže byť z výroby nakonfigurovaný s jedným alebo dvoma konektormi. Dávkovač s dvoma konektormi môže kombinovať CCS a CHAdeMO alebo CCS1 a CCS2 v závislosti od regionálnych požiadaviek. Typ konektora neovplyvňuje dizajn napájacej skrine, takže systém s deleným typom AMPPAL možno premiestniť v inej oblasti výmenou dávkovača alebo výmenou zostavy káblov. Všetky konektory vyhovujú špecifikáciám IEC 62196, ISO 15118 a CHAdeMO 2.0.

Ako sa rieši tepelný manažment pri vysokých okolitých teplotách a s kvapalinou chladenými káblami?

Nabíjačky na jednosmerný prúd s deleným typom AMPPAL využívajú trojvrstvový prístup tepelného manažmentu. Po prvé, napájacia skriňa využíva vysokoobjemové chladenie núteným vzduchom s otáčkami ventilátora s reguláciou teploty. Filtre nasávania vzduchu zabraňujú vniknutiu prachu a nečistôt a vnútorné vzduchové priehradky oddeľujú chladiacu dráhu výkonových modulov od riadiacej elektroniky. Po druhé, výkonové moduly sú individuálne monitorované a systém sa plynule zníži, ak teplota nasávaného vzduchu presiahne 45 °C, čím sa udrží bezpečná prevádzka až do 55 °C. Po tretie, pri konfiguráciách s výstupom 500 A používa nabíjací kábel a konektor dávkovača uzavretý systém chladenia kvapalinou. Chladivo cirkuluje z chladiacej jednotky vo vnútri dávkovača cez kábel a konektor a odvádza teplo priamo na kontaktnom rozhraní. To umožňuje nepretržité vysokoprúdové nabíjanie bez prekročenia maximálnych bezpečných teplotných limitov definovaných IEC 61851-23. Kvapalinová chladiaca jednotka je utesnená a pri normálnej prevádzke nevyžaduje žiadne plnenie na mieste; hladina chladiacej kvapaliny a teplota sú monitorované na diaľku.

Aké komunikačné protokoly a integrácia backendu sú podporované?

Nabíjačky AMPPAL typu split typu DC štandardne podporujú OCPP 1.6J a OCPP 2.0.1, čo umožňuje integráciu so všetkými hlavnými systémami správy nabíjacej siete. Modbus TCP je k dispozícii pre správu energie budov a integráciu priemyselnej automatizácie. Modely s výstupmi 240 kW a 360 kW tiež podporujú funkcie pripravené na hardvér podľa normy ISO 15118 vrátane Plug & Charge na konektoroch CCS. Pre integráciu do siete môžu nabíjačky reagovať na signály odozvy cez OpenADR a môžu implementovať lokálne riadenie záťaže na základe dostupnosti energie v budove. Možnosti sieťového pripojenia zahŕňajú Ethernet, 4G LTE a Wi-Fi s podporou dvoch SIM kariet pre redundantné mobilné pripojenia. Cloudová platforma AMPPAL poskytuje vzdialené monitorovanie, aktualizácie firmvéru, energetické reporty a správu používateľov. Všetky komunikačné rozhrania sú umiestnené v rozvodnej skrini a chránené proti neoprávnenému prístupu prostredníctvom šifrovaných protokolov a konfigurovateľných pravidiel brány firewall.
