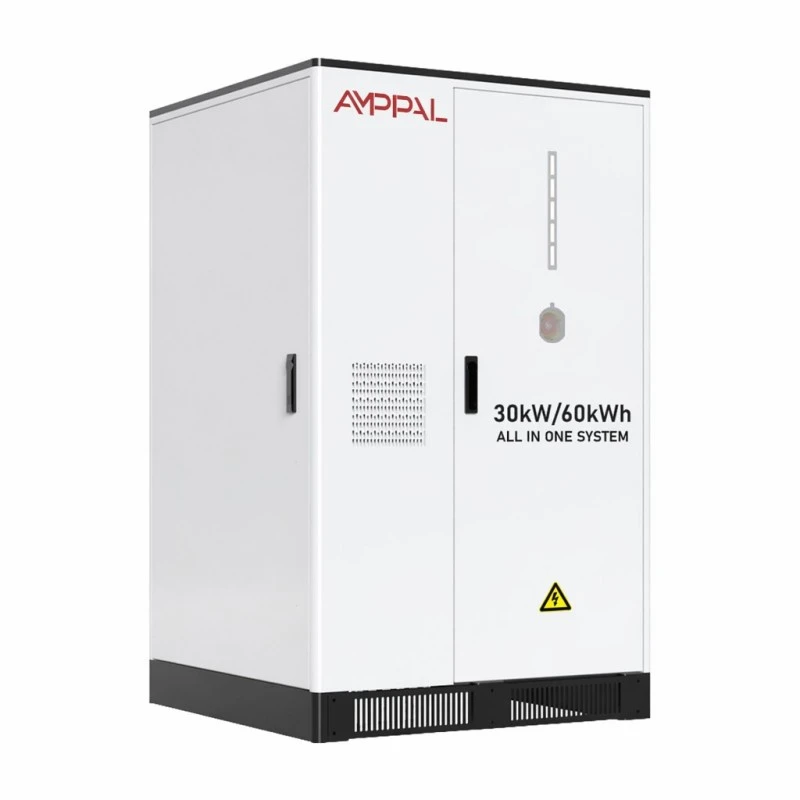

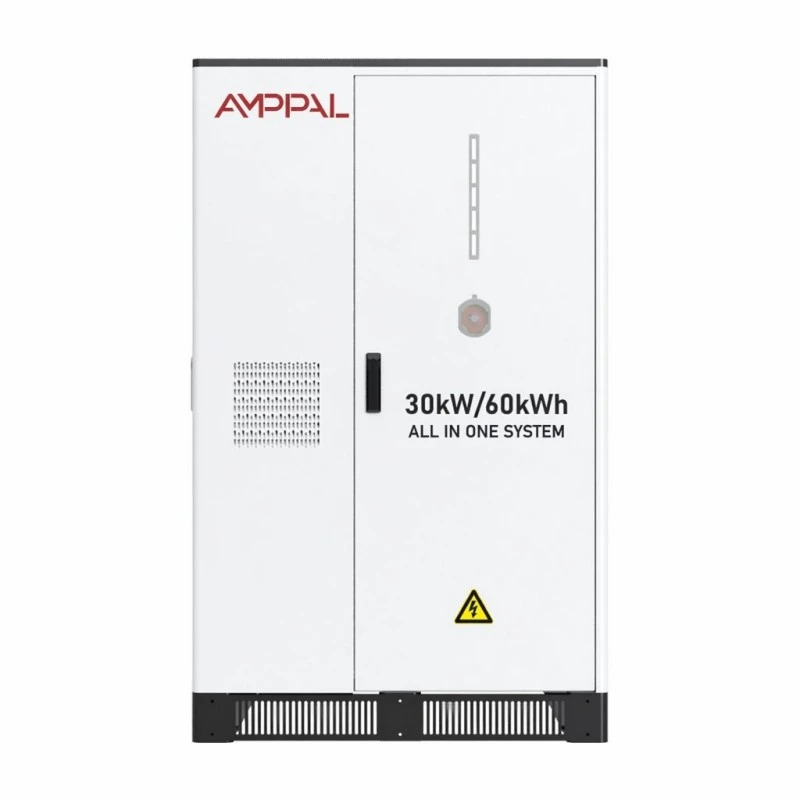

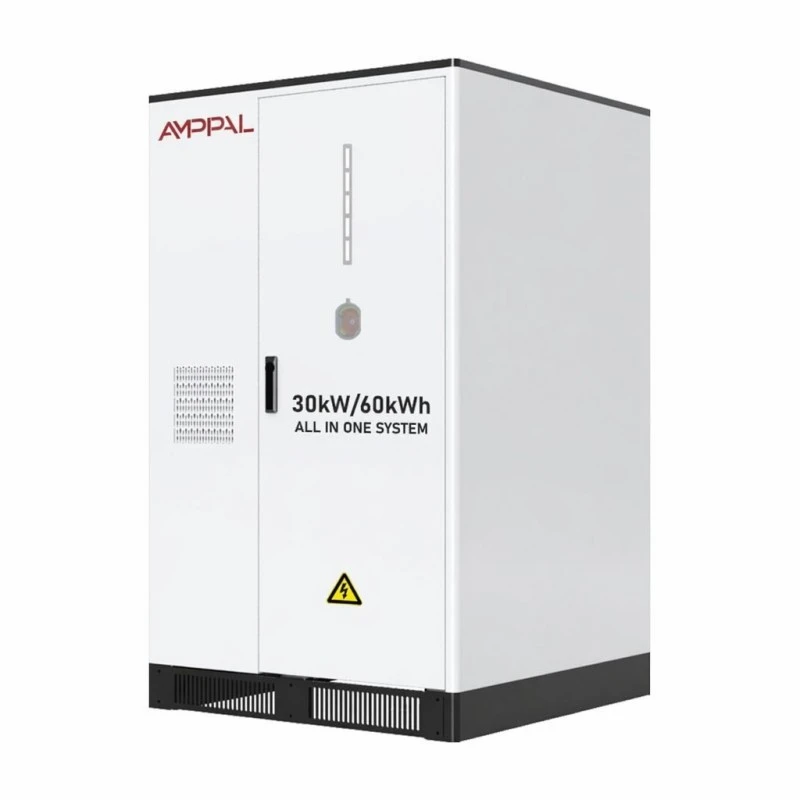

20–50 kW All-in-One batériový systém na ukladanie energie pre komerčné a solárne aplikácie

Jeden kabinet namiesto troch zoznamov obstarávania

Projekt solar-plus-storage zvyčajne znamená troch predajcov: FV invertor, stojan na batérie a ovládač, ktorý hovorí obom. Každý z nich má svoju vlastnú záruku, vlastného inžiniera uvedenia do prevádzky a vlastnú hru na obviňovanie, keď systém nefunguje správne. Tento 20–50kW batériový systém na ukladanie energie typu všetko v jednom pre komerčné a solárne aplikácie spája všetky tri do jednej dodávky.

Invertorový stupeň prijíma až 26 kW jednosmerného prúdu z vášho strešného poľa (39 kW pri 30 kW modeli, 65 kW pri 50 kW modeli) cez 2/4 MPPT sledovače, takže batéria sa nabíja zo solárnej energie bez samostatného hybridného meniča alebo prídavného string boxu.

Vnútri je 51,2 kWh LFP batéria vytvorená z piatich 10,24 kWh batérií plus logika lokálneho ovládania, ktorá riadi vlastnú spotrebu, radenie podľa času používania a zálohovanie siete z tej istej obrazovky. Pre web, ktorý chce len solárne využitie a pokrytie výpadku, je to najkratšia cesta od objednávky k exportu.

Prečo je hodnotenie solárneho vstupu dôležité

Maximálny PV vstup 26 kW na modeli s výkonom 20 kW umožňuje, aby pole prekročilo menovitý výkon meniča; MPPT upína nadbytok namiesto zníženia denného výnosu.

2/4 spôsobov MPPT: štandardne dva sledovače, štyri, kde vaša strecha smeruje do rôznych azimutov – jedna zatienená strana nezastaví druhú.

Menovité napätie siete je 380 V AC s toleranciou 50/60 Hz ± 5 Hz, takže tá istá skrinka slúži trhom s frekvenciou 50 Hz a 60 Hz bez výrobného variantu.

Pri maximálnej účinnosti 97 % a hĺbke vybitia 90 % dosiahne viac z každej solárnej kilowatthodiny záťaž namiesto straty pri konverzii.

Komunikácia cez CAN/RS485/WiFi pokrýva miestne monitorovanie, handshake meniča a vzdialené odčítanie bez toho, aby ste museli kupovať samostatnú bránu.

AC spodný vstup, trojfázový štvorvodičový (3L+N+PE), udržuje vedenie káblov v sokle a skracuje vedenie k hlavnému rozvádzaču.

Technické špecifikácie

Kde si zarába 20-50kW skriňa

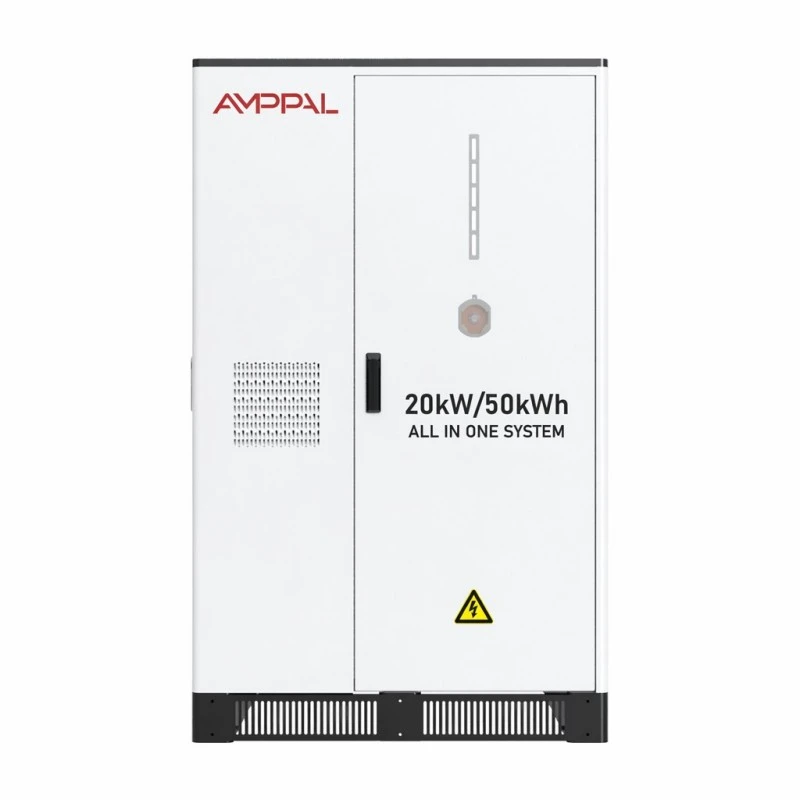

Malé továrne so solárnou a popoludňajšou produkciou na streche: model s výkonom 20 kW/51,2 kWh pokrýva prudký nárast dopytu po 20 kW na približne dve a pol hodiny.

Hotely a penzióny používajúce klimatizáciu za tarifu podľa doby používania: nabíjanie cez noc, vypúšťanie cez chladiace okienko.

Poľnohospodárske spracovateľské lokality s prerušovanou kvalitou siete – skriňa prechádza poklesom napätia na miestnom ovládaní bez externého softvéru EMS.

Obchodné reťazce a dielne, ktoré si prenajímajú priestor: jedna skrinka nepotrebuje žiadnu vyhradenú batériovú miestnosť, len plochú betónovú podložku a káblový prístup.

Predná časť EV s miernym nabíjaním: vyrovnávajte 2-4 pomalé nabíjačky zo slabého pripojenia k sieti bez aktualizácie transformátora.

Ako funguje hybridná topológia deň

Ráno sledovače MPPT napájajú najprv solárnu energiu do záťaže budovy. Prebytok ide do batérie, kým nedosiahne naprogramovaný strop SOC, zvyčajne 90 – 100 % v závislosti od vášho tarifného plánu.

Keď zaťaženie presiahne solárnu energiu a batériu, sieť plynule pokrýva rovnováhu – jedna fáza konverzie, nie dve skrinky vyjednávajúce cez autobus.

V noci sa batéria vybíja počas špičkových tarifných hodín a EMS si vyhradzuje základnú SOC na zálohovanie siete. Pretože miestny ovládač drží plán, stratené internetové pripojenie nezastaví logiku radenia – iba zastaví vzdialený prístrojový panel.

Čo obsahuje bezpečnostný spis

Protipožiarna ochrana je aerosól na úrovni PACK a aerosól opäť na úrovni skrine - dva nezávislé stupne zamerané na dve rôzne miesta, kde môže tepelná udalosť začať.

Články LFP 3,2 V/100 Ah nesú CE a RoHS na úrovni balenia a kompletné vybavenie sa dodáva s dokumentáciou UN38.3 a MSDS pre colné a poisťovacie služby.

Inteligentné vzduchové chladenie udržuje päť balení v úzkom teplotnom pásme; krivka ventilátora sleduje teplotu článku, namiesto toho, aby bežala na plné otáčky celý deň.

Krytie IP54 vyhovuje vonkajším polohám prístrešku a krytým miestnostiam na rastliny; elektrická pozícia je oddelená od pozície batérie vo vnútri skrine.

Životnosť cyklu sa uvádza >6000-krát pri 0,5 °C a 25 °C s aspoň 80 % zachovaním energie – jeden úplný cyklus za pracovný deň je približne dvadsať rokov pred dosiahnutím prahovej hodnoty.

Okolité okno je 0 °C až +50 °C s vlhkosťou 0-95 % relatívnej vlhkosti a nadmorskou výškou 2000 m (uvedené vyššie); väčšina nevykurovaných miestností s rastlinami je umiestnená vo vnútri.

Ako je postavená 850 kg skriňa v Yueqing

1. Príjem článkov – prichádzajúce články LFP sa odoberajú v dávkach na zistenie kapacity a vnútorného odporu pred začatím zostavovania balenia.

2. Zostava balenia — 102,4V/10,24kWh bloky sú zvárané, zapojené a testované na izoláciu s namontovaným blokom BMS.

3. Výroba skrine – oceľový plech je vyrezaný na CNC, ohýbaný a zváraný, potom predbežne upravený a práškovo lakovaný na rovnakej linke, ktorá sa používa na vsádzkové produkty.

4. Integrácia meniča — FV stupeň, batériový jednosmerný stupeň a AC svorky sú prepojené s lokálnym ovládačom do jednej zbernice.

5. Požiarna a tepelná úprava – generátory aerosólov, vzduchové kanály a snímače teploty sú nainštalované a funkčne skontrolované.

6. Uvedenie do prevádzky – každá skriňa dokončí úplné nabitie a vybitie pri teplote 0,5 °C so zaznamenaným napätím na úrovni balenia a teplotou.

7. Simulácia siete – prechody medzi sieťou a sieťou sú pred uvoľnením overené oproti programovateľnému zdroju striedavého prúdu.

8. Balenie – skriňa je priskrutkovaná k vystuženej palete s indikátormi otrasov, zabalená a pripravená na naloženie kontajnera.

Zber medzi 20, 30 a 50 kW

Priraďte model k importu v najhoršom prípade, nie k priemeru. Zmerajte polhodinovú spotrebu, ktorá skutočne poháňa váš účet: 20kW model prenáša až 20kW záťaže z batérie, 30kW model 30kW a 50kW model 50kW. Energia nasleduje: 51,2, 61,44 a 107 kWh.

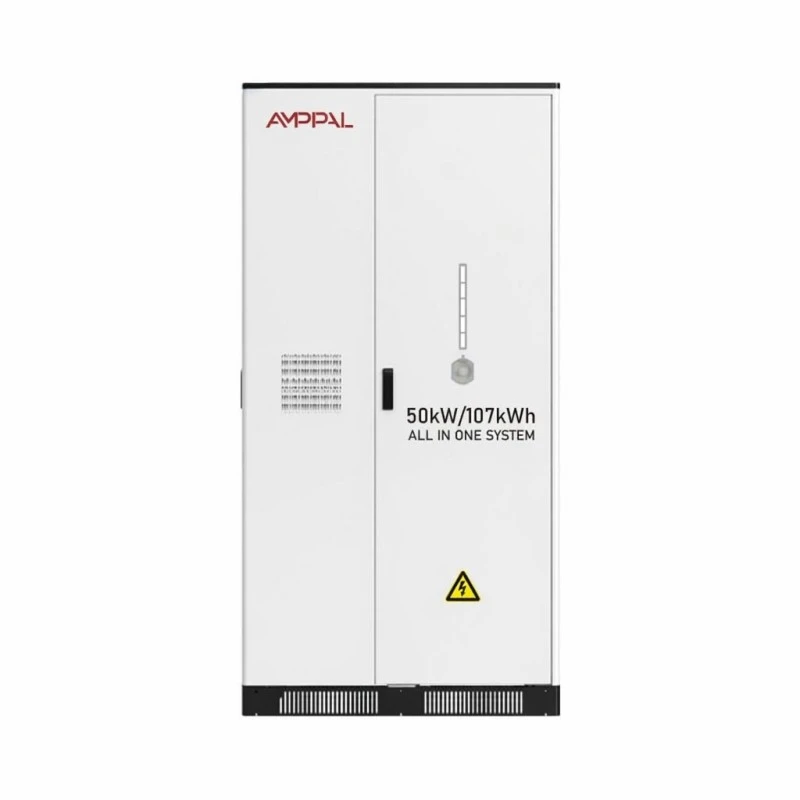

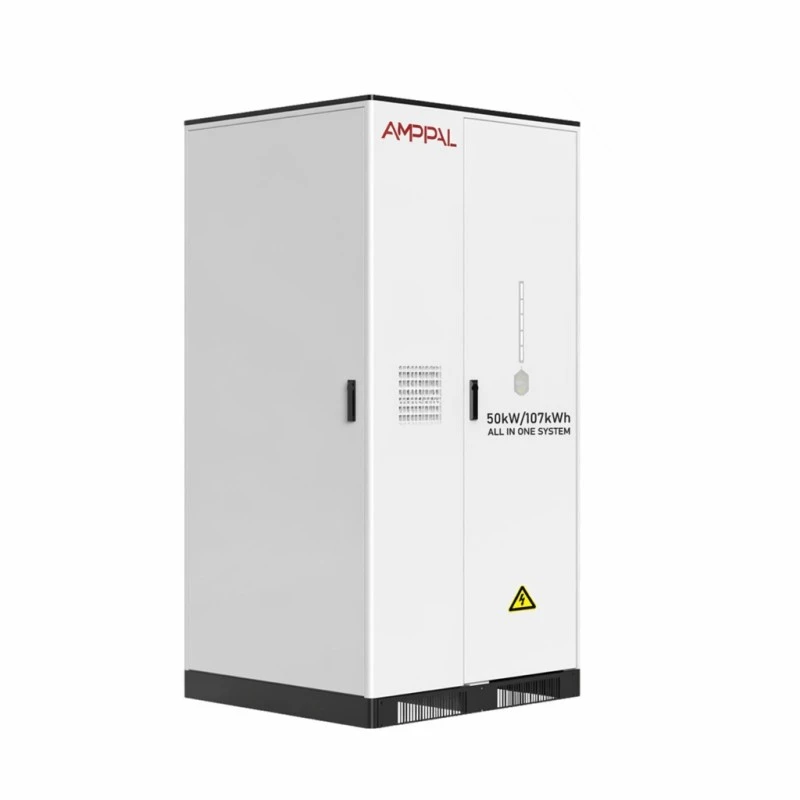

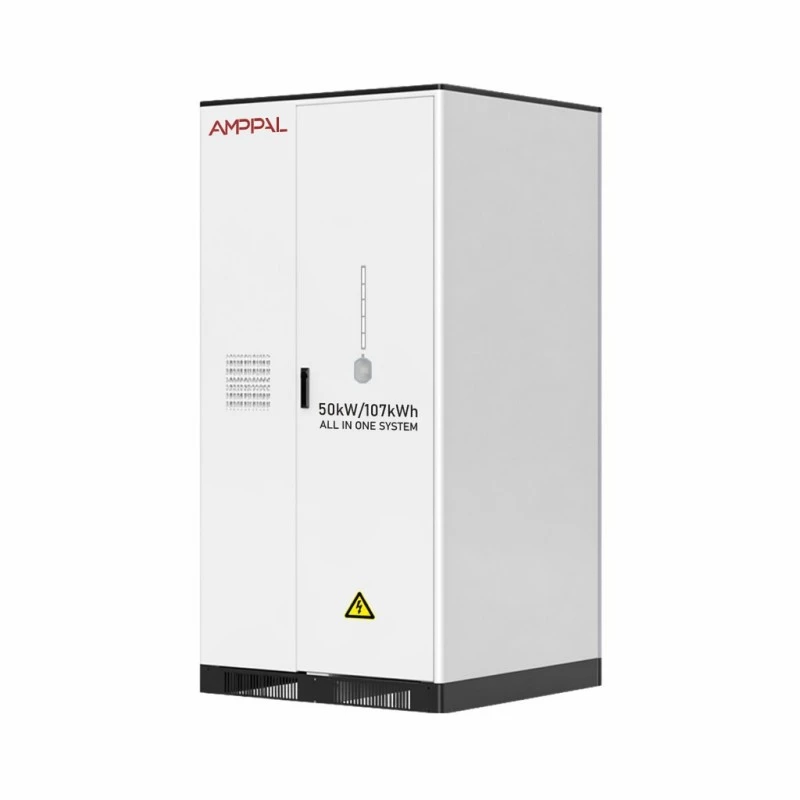

Skriňa s výkonom 50 kW je fyzicky odlišná – 1 100 * 1 205 * 2 200 mm a 1 200 kg oproti 1 000 * 1 106 * 1 640 mm a 850 kg v prípade menších dvoch - preto si pred vykonaním práce skontrolujte šírky dverí, zaťaženie podlahy a prístup k žeriavu.

Ak váš web nemá problém s importom mriežky a bez časového rozpätia používania, táto skrinka je pravdepodobne nesprávnym výdavkom. Spláca sa prostredníctvom vlastnej spotreby a presunu taríf; bez nich je batéria zaparkovaným majetkom. Povedali by sme vám to skôr, ako prijmeme vašu objednávku.

Porovnanie cenových ponúk medzi dodávateľmi

Opýtajte sa, či je uvedená účinnosť na úrovni systému alebo iba na invertore. Naše maximum je 97 %, merané na hranici skrine vrátane pomocných záťaží.

Opýtajte sa, či sa protipožiarna ochrana vzťahuje na úroveň balenia aj úroveň skrinky – cenová ponuka s aerosólom skrinky ponecháva obaly nechránené.

Opýtajte sa, aký je vstupný strop MPPT; „20kW hybrid“, ktorý akceptuje iba 15kW FV, vás núti kúpiť si druhý invertor neskôr.

Opýtajte sa na EMS: môže miestny ovládač bežať bez cloudu? Naša áno, na čom záleží na trhoch s prerušovanou konektivitou.

Obchodné podmienky: 25-35 pracovných dní pre štandardné modely, päťročná záruka na kompletnú skriňu, MOQ jednej jednotky pre vyhodnocovacie objednávky.

Doručenie jednodielnej skrine

20kW a 30kW modely sú 1000*1106*1640mm a vážia 850-950kg; 50kW model je 1100*1205*2200mm pri 1200kg. Každý sa dodáva na vystuženej oceľovej palete s vreckami na vysokozdvižný vozík, pripravený na zdvižný vozík v mieste určenia.

Jedna jednotka zaberie približne tretinu 20-stopového kontajnera; dva pohodlne padnú s výstužami. Keďže je batéria nainštalovaná, zásielka je klasifikovaná ako nebezpečný tovar UN3480 – pripravujeme správu UN38.3 a MSDS a mali by ste si vyčleniť približne jeden týždeň navyše na rezerváciu nebezpečného tovaru v prístave.

Podmienky sú štandardne FOB Ningbo alebo Shanghai, CIF k dispozícii na požiadanie. V prípade jednokusovej leteckej prepravy je hmotnosť a trieda batérie neekonomická; Námorná alebo pozemná nákladná doprava je praktická cesta.

Záruka, degradácia a výmena balenia

Päťročná záruka na kompletnú skriňu – sady, invertorový stupeň, tepelné ventilátory a lokálny ovládač – nielen na batériu.

Kapacita je zaručená na to, aby udržala aspoň 80 % menovitej energie počas prvých piatich rokov pri bežnom cyklovaní 0,5 °C; na degradáciu nad rámec toho sa vzťahujú rovnaké podmienky.

Balíky sú vymeniteľné moduly: chybný balík sa vymení za niekoľko hodín bez vrátenia celej skrinky a BMS sa pri reštarte automaticky vyváži.

Ročný servis zahŕňa čistenie filtra, kontrolu krútiaceho momentu koncovky, kontrolu ventilátora a overenie kapacity; naša vzdialená diagnostika môže najskôr označiť slabé balenie.

Náhradné balenia a ovládacie dosky sú skladom a odosielame do 5-7 pracovných dní; predĺžená záruka na osem alebo desať rokov je spoplatnená v čase objednávky.

Chyby pri inštalácii, ktoré sa opakujú

Nesprávne: za predpokladu, že výstup 380 V napája priamo jednofázové zariadenie. Vpravo: skriňa je trojfázová; rozdeľte záťaž medzi L1/L2/L3 a ponechajte nulový vodič spojený podľa miestneho kódu.

Nesprávne: montáž na drevenú podlahu alebo tenký poter. Vpravo: hmotnosť 850-1200 kg potrebuje betónovú podložku alebo vystuženú podlahu určenú na bodové zaťaženie.

Nesprávne: spustenie PV reťazcov so zmiešanou orientáciou do jedného sledovača s očakávaním plného výkonu. Vpravo: použite 4-cestnú konfiguráciu MPPT a priraďte každému azimutu vlastný sledovač.

Nesprávne: skladovanie batérie pod -20 °C alebo nabíjanie nad +50 °C. Vpravo: rešpektujte teplotné okno skladovania -20°C až +60°C a prevádzkovú vlhkosť 0-95% RH.

Nesprávne: zakopanie spodného káblového vstupu do vody alebo nečistôt. Vpravo: podstavec udržujte voľný — AC spodný vstup (3L+N+PE) predpokladá, že oblasť upchávky zostane prístupná.

Čo hlásia inštalatéri a vlastníci

Odevná dielňa v Dháke v Bangladéši začiatkom roku 2025 umiestnila 30 kW model za strechu s výkonom 40 kWp. Majiteľ oznámil, že hodiny dieselového generátora klesli z denných na niekoľko za mesiac a inštalatér si všimol, že integrovaný MPPT im ušetril týždeň uvádzania do prevádzky v porovnaní so samostatným vybavením – aj keď si želali, aby anténa WiFi mala dlhší kábel pre ich sklad s kovovou strechou.

Prevádzkovateľ supermarketu v Sofii v Bulharsku prevádzkuje jednotku s výkonom 20 kW oproti rozpätiu nočnej/dennej tarify. Ich správca zariadenia potvrdil, že skriňa platí zhruba tretinu svojej mesačnej delty elektriny, a pridal sťažnosť: ventilátor je počuteľný v priľahlom sklade, takže ho presunuli na nakladaciu rampu.

Ťažobný zásobovací sklad v Lime v Peru kúpil 50kW model na zálohovanie po opakovaných výpadkoch siete. Ich elektrotechnik si pochvaľoval rýchlosť odovzdávania zapnutia/vypnutia siete, ale požiadal o hlasnejší lokálny alarm – samotná LED dióda na paneli sa dala ľahko prehliadnuť počas nočnej zmeny.

Často kladené otázky

Otázka: Môže sa nabíjať čisto zo solárnej energie bez siete?

Odpoveď: Áno, v režime mimo siete; MPPT smeruje FV k batérii a záťaži, pričom sieť slúži len na zálohovanie.

Otázka: Koľko strechy pre 20kW model?

Odpoveď: Približne 4 kWp na 20 m2 dobrej strechy, takže 26 kW FV príkonu je približne 130 m2 panelov.

Otázka: Čo sa stane počas výpadku siete?

Odpoveď: Skriňa sa automaticky prepne do režimu vypnutej siete; rezerva SOC, ktorú nastavíte v EMS, určuje, ako dlho bude budova fungovať.

Otázka: Ako dlho vydržia balenia?

Odpoveď: Viac ako 6 000 cyklov pri 0,5 °C a 25 °C až 80 % retencia – približne dvadsať rokov pri jednom cykle za pracovný deň, menej pri intenzívnejšom cyklovaní.

Otázka: Je menič vymeniteľný samostatne?

Odpoveď: Áno, invertorový stupeň a balíky sú nezávislé moduly, ktoré je možné opraviť bez vrátenia skrine do továrne.

Otázka: Aká je spiatočná účinnosť?

Odpoveď: Maximálne 97 % na úrovni skrine s 90 % hĺbkou vybitia — 10 % rezerva DOD tiež predlžuje životnosť cyklu.

Otázka: Potrebujeme miestnosť na batérie?

Odpoveď: Nie. IP54 a vnútorná ochrana proti požiaru umožňujú inštaláciu v prevádzkovej miestnosti alebo krytú vonkajšiu inštaláciu na betónovú podložku.

Otázka: Aká je dodacia lehota?

A: 25-35 pracovných dní pre štandardné modely 20/30/50kW; vlastné napätia pridávajú čas.
