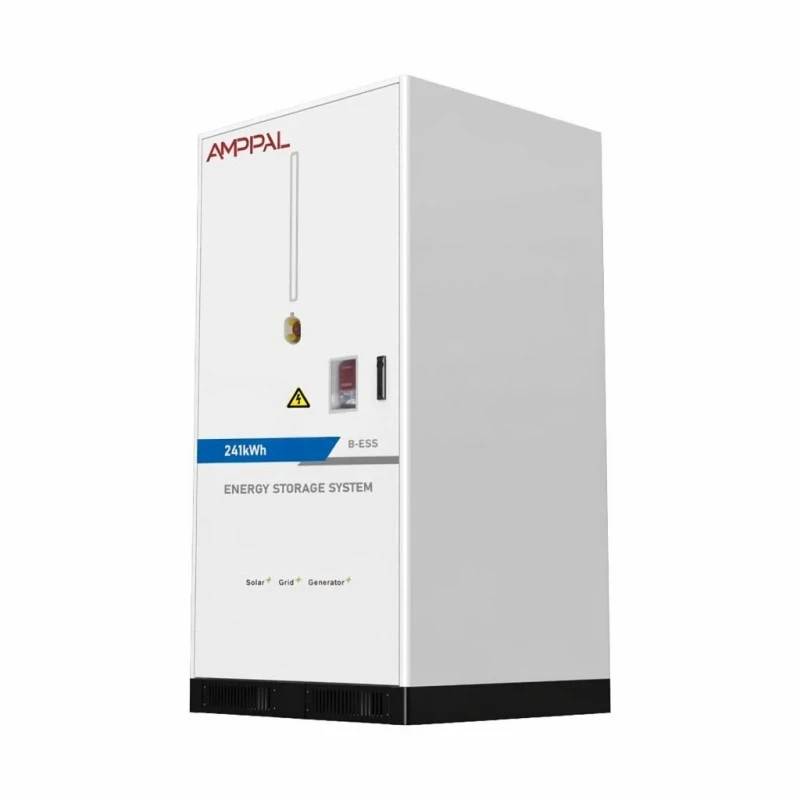

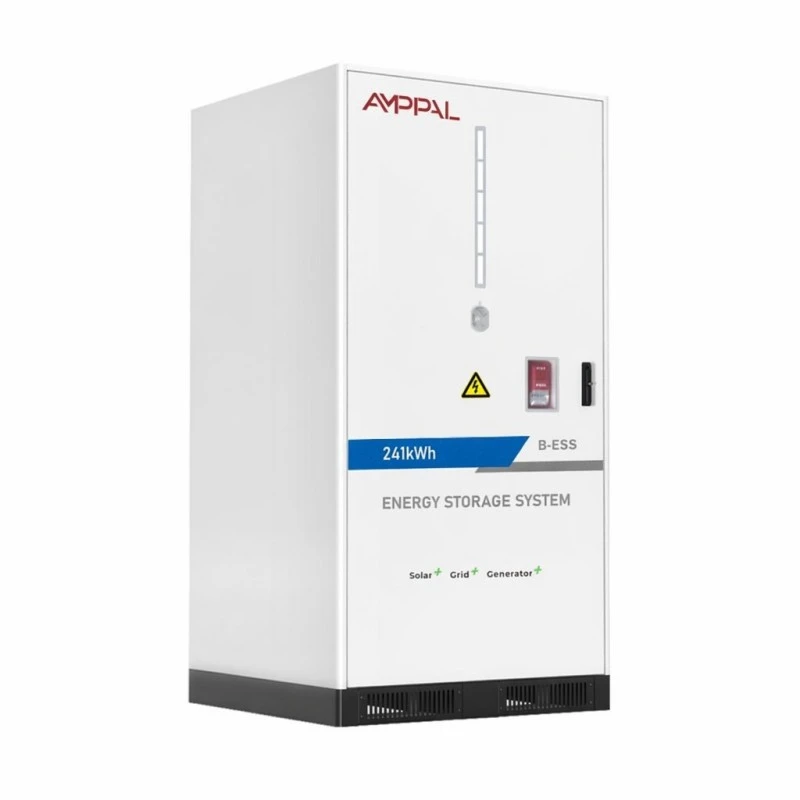

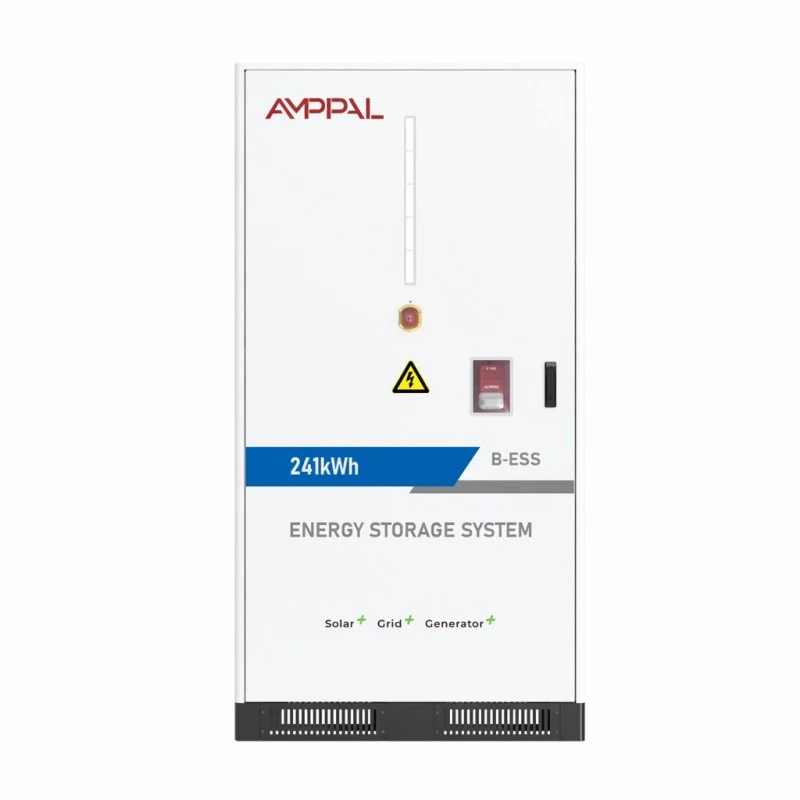

225kWh / 241kWh modulárny batériový systém na ukladanie energie pre komerčné mikrosiete

Batériový klaster nie je úložný systém

Tento 225kWh / 241kWh modulárny batériový systém na ukladanie energie pre komerčné mikrosiete sa dodáva bez vnútorného meniča. Žiadna obrazovka EMS, žiadne mriežkové terminály - je to klaster batérií na strane DC a práve táto absencia je dôvodom, prečo si ho integrátori kupujú.

Systémový integrátor alebo EPC má často preferovanú značku PCS, celopodnikový EMS alebo kontajnerový projekt, kde je už zazmluvnená fáza konverzie energie. Kúpa batérie so vstavaným meničom znamená nákup druhého konvertora, ktorý nemôžete použiť, a platbu za integračnú prácu, ktorú už vykonala továreň.

Klastre s výkonom 225 kWh a 241 kWh predstavujú čisté jednosmerné rozhranie cez CAN, Ethernet alebo RS485, čo vám umožňuje pripojiť úložný priestor k vašej vlastnej konverznej a riadiacej zostave. Zachováte architektúru; dodávame energiu.

Dve konfigurácie a čo sa zhodujú

225 kWh pri 1P224S s nominálnym napätím 716,8 V DC a prevádzkovým oknom 604 ~ 806 V DC; 241 kWh pri 1P240S s nominálnym napätím 768 V DC a 672 ~ 864 V DC.

Oba používajú články LFP 3,2V/314Ah v 51,2V/314Ah baleniach – 14 balení pre 225kWh klaster, 15 pre 241kWh – a oba majú štandardný prúd 150A pri 0,5CP.

Okno 604~806VDC vyhovuje platformám PCS postaveným na zbernici 600-800V DC; okno 672~864VDC vyhovuje triede 750-900V - zhodujte sa skôr, ako uvediete projekt.

Maximálna účinnosť je 88 % pri 0,5 C na jedno nabitie a jedno vybitie, vrátane pomocných zariadení, takže váš spiatočný model používa skutočné systémové číslo.

Životnosť cyklu sa uvádza viac ako 8 000-krát pri 0,5 °C a 25 °C s minimálne 80 % zachovaním energie – číslo, ktoré váš model návratnosti potrebuje, s priloženými podmienkami.

Inteligentná vzduchom chladená klimatizácia, aerosól plus perfluórhexanónová protipožiarna ochrana, IP54, a 2050 kg v skrini 1095*1210*2120mm na oboch variantoch.

Technické špecifikácie

Kto si kúpi holý klaster

Integrátori s existujúcou radou PCS: klaster pridáva úložisko do ich katalógu bez druhého invertorového SKU na sklad a podporu.

EPC štandardizujúce jedného partnera pre batérie na viacerých miestach – rovnaká skriňa s hmotnosťou 2 050 kg, rovnaké komunikačné rozhranie, všade rovnaký zoznam náhradných dielov.

Projekty konverzie fotovoltaických elektrární na úložisko s jednosmerným prúdom, kde klaster sedí na existujúcej DC zbernici meniča a starý menič si zachováva svoju úlohu.

Kontajnerové projekty, kde PCS obstaráva klient samostatne a batéria musí prísť ako továrensky testovaná, nezávisle certifikovaná jednotka.

Zálohovanie sa vytvára pre ťažobné a priemyselné lokality, kde je riadiaca architektúra proprietárna a do nej sa zasunie iba DC komponent.

Párovanie a stohovanie s vašimi PCS

Prvou kontrolou je napätie. Prevádzkové okno klastra - 604~806VDC alebo 672~864VDC v závislosti od modelu - musí sedieť v rozsahu vstupu PCS DC s rezervou na oboch koncoch, pretože medzi vybitím a plným nabitím batéria prechádza plné okno.

Druhou kontrolou je podanie ruky. Klaster štandardne hovorí CAN, Ethernet a RS485 s voliteľným 4G pre vzdialenú službu; váš EMS buď hovorí jedným z nich, alebo získa bránu protokolu. Mapu registra zverejňujeme s balíkom dokumentácie, takže váš riadiaci technik môže zmapovať SOC, aktuálne limity a ochranné alarmy bez volania z výroby.

Kapacita rastie pridávaním klastrov, nie preskupovaním. Druhý 241kWh klaster rovnakého modelu sa pripája paralelne k rovnakej zbernici jednosmerného prúdu – podmienkou je prispôsobené nominálne napätie – a EMS ich agreguje ako dva zdroje jednosmerného prúdu. Výkon zostáva obmedzený PCS; energetické váhy v krokoch 225 alebo 241 kWh.

Súbor bezpečnosti a certifikácie

Protipožiarna ochrana je dvojstupňová: aerosól na úrovni balenia, perfluórhexanón pre objem skrine – konfigurácia poisťovateľov teraz očakáva od komerčných batérií.

Balíky obsahujú CE a RoHS; zariadenie sa dodáva s UN38.3 a MSDS, čo je dokumentácia, ktorú colné a miestne poisťovne vyžadujú.

Kryt IP54 so spodným vstupom DC, ktorý oddeľuje oblasť elektrickej priechodky od priestoru na balenie vo vnútri skrine.

Inteligentná vzduchom chladená klimatizácia udržuje 14-15 balení v úzkom teplotnom pásme; regulátor moduluje ventilátory podľa teploty článku.

Prevádzková obálka je 0 °C až +50 °C, 0-95 % relatívnej vlhkosti bez kondenzácie, nadmorská výška 2 000 m s vyššie uvedeným znížením – pred podpisom sa uistite, že je v nej váš web.

Každý klaster absolvuje úplný továrenský cyklický test 0,5 CP s protokolovaním na úrovni balenia a správa o prijatí sa odošle s jednotkou.

Ako je zostavený klaster v Yueqing

1. Príjem článkov – 314Ah články LFP sa odoberajú na kapacitu a vnútorný odpor pred začatím výstavby.

2. Zostava bloku — 51,2V/314Ah bloky sú zvárané, prepojené a vybavené balením BMS, následne testované na izoláciu.

3. Výroba skrine — oceľový plech je CNC rezaný, ohýbaný, zváraný a práškovo lakovaný s antikoróznou ochranou.

4. Racking — sady sú inštalované v reťazci 1P224S alebo 1P240S s DC zbernicou utiahnutou a skontrolovanou.

5. Tepelné a protipožiarne vybavenie – klimatizácia, potrubie, aerosólové generátory a perfluórhexanónový systém nainštalovaný a odskúšaný.

6. Riadiace zapojenie – ovládač klastra, komunikačné brány a priechodka spodného vstupu DC sú ukončené a overené.

7. Akceptačný test – 0,5 CP nabitie a vybitie s napätím na úrovni balenia a teplotou zaznamenanými so sériovým číslom.

8. Balenie – skriňa s hmotnosťou 2 050 kg je pripevnená k vystuženej palete, namontované indikátory otrasov a prepravovaná do prepravky.

Ktorý klaster a koľko

Najprv vyberte model podľa okna napätia PCS a potom podľa cieľovej energie. Zbernica 750-900 V DC smeruje na klaster 241 kWh (672 ~ 864 V DC); 600-800V zbernica ukazuje na 225kWh jednotku (604~806VDC). Vynútenie nesúladu napätia znamená zníženie výkonu batérie alebo meniča a oboje poškodí návratnosť.

Potom započítajte klastre do okna odoslania: každý klaster s výkonom 225 kWh dodáva štandardne 150 A do zbernice, takže užitočnú energiu v dvojhodinovom okne premieňa PCS, nie štítok.

Buďte úprimní, pokiaľ ide o formu obstarávania. Ak váš projekt ešte nemá PCS ani EMS, holý klaster je nesprávnym východiskovým bodom – integrovaná skriňa alebo kontajner z rovnakého výrobného sortimentu sa dostanú do prevádzky rýchlejšie. Klaster je určený pre kupujúcich, ktorí už vlastnia zvyšok balíka.

Otázky na cenovú ponuku klastra

Požiadajte o okienko napätia, nielen nominálne. Klaster označený ako „768V“ môže byť stále zbytočný, ak sa váš PCS pripojí na 850 V a batéria sa nabije na 864 V.

Opýtajte sa, či sa mapa komunikačného registra dodáva s jednotkou alebo až po kontrole NDA - naša je v balíku dokumentácie.

Opýtajte sa, ako je vytvorená protipožiarna ochrana: aerosól a perfluórhexanón sú tu prítomné; cenová ponuka jedného agenta zmení váš poistný súbor.

Opýtajte sa, či nárok na cyklus uvádza rýchlosť, teplotu a retenciu - „8 000 cyklov“ bez podmienok nie je špecifikácia.

Obchodné podmienky: 25-35 pracovných dní pre štandardné klastre, päťročná záruka, MOQ jedna jednotka pre prácu prototypovej integrácie.

Preprava klastra s hmotnosťou 2 050 kg

Skriňa meria 1095*1210*2120mm a váži 2050kg pri oboch variantoch, takže sa pohybuje na vystuženej palete s vreckami na vysokozdvižný vozík a zdvíhacími bodmi pre žeriav tam, kde ich stavenisko potrebuje.

S nainštalovanou batériou ide o zásielku nebezpečného tovaru UN3480: pripravíme správu UN38.3 a kartu bezpečnostných údajov a mali by ste pridať približne jeden týždeň dodacej lehoty rezervácie GR na mieste pôvodu.

Podmienky sú FOB Ningbo alebo Shanghai s CIF na požiadanie. Praktický náklad pre cestnú nákladnú dopravu predstavuje jedna skupina na každý priestor nákladného vozidla; ak to trasa dovoľuje, do dvoch sa zmestí 20-stopový kontajner s výstuhou.

Záväzok služby a kapacity

Päťročná záruka na packy, klimatizáciu, požiarny systém a klastrový ovládač ako jeden dodaný celok.

Zachovanie kapacity je zaručené na 80 % pri uvedenom cyklovaní 0,5 C, porovnávané s protokolom o akceptácii z výroby.

Balíky sú vymeniteľné v teréne: slabé balenie sa vymení v priebehu niekoľkých hodín so zvyškom reťazca nedotknutého a pri reštarte sa BMS znovu vyrovná.

Diaľková diagnostika cez CAN/Eth/RS485 (voliteľné 4G) umožňuje našim inžinierom čítať dáta na úrovni balíka a posúvať príznak skôr, ako sa prejaví v energetických správach lokality.

Ročný servis zahŕňa čistenie filtra, kontrolu požiarneho tlaku, overenie krútiaceho momentu a chod kapacity; náhradné balenia odosielame do 5-7 pracovných dní.

Chyby v integrácii, ktoré sa opakujú

Nesprávne: zapojenie klastra do PCS, ktorého DC okno sotva presahuje rozsah batérie. Vpravo: skontrolujte, či je napätie 604~806VDC alebo 672~864VDC umiestnené vo vnútri okna PCS s okrajom na oboch koncoch.

Nesprávne: miešanie klastrov 225 kWh a 241 kWh v jednom autobuse. Vpravo: paralelné jednotky musia byť rovnakého modelu, aby sa menovité napätia zhodovali.

Nesprávne: ponechanie priechodky spodného vstupu DC prístupné pre odtok vody. Vpravo: pri inštalácii utesnite upchávku a udržujte oblasť sokla voľnú.

Nesprávne: za predpokladu, že IP54 znamená vonkajšie vystavenie kdekoľvek. Vpravo: toleruje prach a striekajúcu vodu, nie stojacu vodu - udržujte trs mimo pôdy náchylnej na záplavy.

Nesprávne: preskočenie testu komunikačnej mapy pred zapnutím napájania. Vpravo: pred pripojením klastra na zbernicu spustite handshake CAN/RS485 na úrovni lavice so svojím EMS.

Čo hlásia integrátori

Systémový integrátor v Dubaji spároval klaster s výkonom 241 kWh s 500 kW PCS pre hotelový projekt začiatkom roka 2025. Ich hlavný inžinier povedal, že mapa registra CAN im umožnila dokončiť mapovanie EMS v popoludňajších hodinách a že správa o teste továrne zjednodušila kontrolu dokumentov miestneho úradu – hoci koncovky jednosmerného kábla boli kratšie ako ich štandardná prax, preto pridali spojovaciu skrinku.

EPC v Kapskom Meste štandardizované na klaster s výkonom 225 kWh na troch maloobchodných miestach. Ich vedúci obstarávania si všimol, že identická skriňa s hmotnosťou 2 050 kg a bežný zoznam náhradných dielov zjednodušili logistiku na mieste, zatiaľ čo ich posádka uvádzajúca do prevádzky sa sťažovala, že servisný prístupový panel klimatizácie je umiestnený na strane, ktorá smeruje k stene v ich preferovanom usporiadaní.

Ťažobný dodávateľ v Medelline v Kolumbii prevádzkuje dva klastre s výkonom 241 kWh na jednom jednosmernom autobuse za dieselovo-hybridným systémom. Ich riadiaci technik potvrdil, že paralelná konfigurácia sa zhoduje s SOC, ako bola inzerovaná, a požiadala o dlhšiu možnosť WiFi antény, aby sa diagnostika klastra dostala do riadiacej miestnosti bez kábla.

Odpovede, ktoré sa integrátori pýtajú pred podpisom

Otázka: Je súčasťou dodávky PCS?

Odpoveď: Nie – toto je skupina batérií na strane DC. Odovzdáva sa do vášho PCS/EMS cez CAN, Ethernet alebo RS485 (voliteľné 4G).

Otázka: Ktoré napätia PCS sa zhodujú?

A: 225kWh klaster pokrýva 604~806VDC; 241 kWh pokrýva 672 ~ 864 V DC. Porovnajte okno PCS DC s dosahom.

Otázka: Môžem spustiť dva klastre paralelne?

Odpoveď: Áno, klastre rovnakého modelu na rovnakej zbernici DC, zodpovedajúce nominálne napätie, agregované podľa EMS lokality.

Otázka: Aký je štandardný prúd?

A: 150A na klaster pri rýchlosti 0,5CP; PCS definuje výkon, klaster definuje energiu.

Otázka: Aká je spiatočná účinnosť?

Odpoveď: Maximálne 88 % pri 0,5 C na jedno nabitie a jedno vybitie, vrátane pomocných zariadení.

Otázka: Ako dlho bunky vydržia?

A: Viac ako 8000 cyklov pri 0,5 °C a 25 °C s aspoň 80 % retenciou; vyššie teploty okolia ho skracujú.

Otázka: Funguje to s EMS tretej strany?

Odpoveď: Áno – mapa registra je súčasťou balíka dokumentácie, takže váš technik sa môže integrovať bez volania z výroby.

Otázka: Aká je dodacia lehota?

Odpoveď: 25 – 35 pracovných dní pre štandardné zoskupenia plus približne týždeň rezervácie nebezpečného tovaru na mieste pôvodu.
