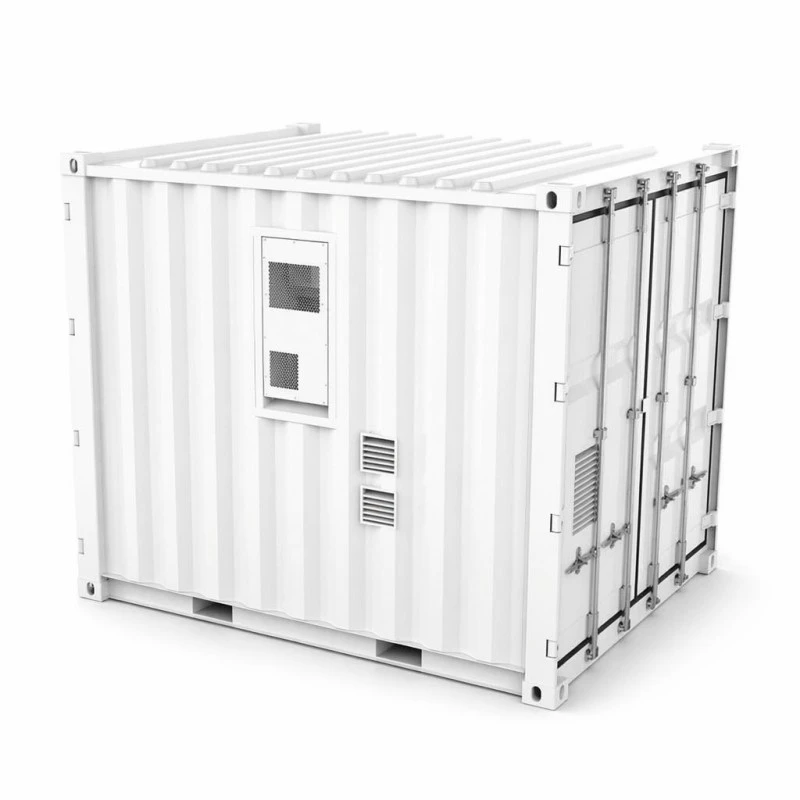

Rozsiahle nasadenia batériových úložísk tradične zahŕňajú rozsiahle montážne práce na mieste, ktoré prinášajú riziká plánovania, chyby v elektroinštalácii a predĺžené časové harmonogramy uvádzania do prevádzky pre projektové tímy.Kontajnerový batériový systém na ukladanie energie v úžitkovej váhedodáva vopred otestované, vo výrobe integrované úložné jednotky megawattovej triedy pripravené na umiestnenie a pripojenie na mieste. Tento článok skúma jeho varianty s dvojakou kapacitou, vstavanú bezpečnostnú architektúru, výrobné pracovné postupy, spätnú väzbu k reálnemu projektu a kľúčové úvahy pre vývojárov a tímy EPC, ktoré hodnotia prostriedky na ukladanie energie v kontajnerovom formáte.
Na tejto stránke — Kliknutím na odkazy prejdete na sekciu
1. Čo príde na nákladné auto pre projekty kontajnerového skladovania
Konvenčné projekty megawatthodinového skladovania vykonávajú väčšinu montážnych činností na mieste. Akumulátory sa dodávajú na paletách, konštrukcie stojanov sa stavajú lokálne, vedú a pripájajú sa veľké objemy káblov v teréne a veľká časť plánu uvádzania do prevádzky sa spotrebuje pri riešení chýb v elektroinštalácii vzniknutých počas inštalácie na mieste.Kontajnerový batériový systém na ukladanie energie v úžitkovej váheobráti túto typickú postupnosť projektov.
Kompletná sada batériových blokov, vzduchom chladený tepelný cirkulačný hardvér, dvojité protipožiarne zostavy a kompletná monitorovacia kabeláž sú plne integrované v závodoch v Yueqingu. Každý subsystém prechádza kombinovaným testovaním na úrovni systému pred expedíciou vo vnútri 3048*2438*2591-milimetrového krytu. Po dodaní do priestorov projektu pracovníci na stavenisku umiestnia kontajner na pripravené betónové podložky, navedú spodnú kabeláž DC smerom k hardvéru PCS a EMS na mieste a potom pokračujú v činnostiach uvádzania do prevádzky. Posunutím montáže a overovania systému do továrenských pracovných tokov už tieto kritické úlohy nezaberajú časovú os kritickej cesty projektu, čo predstavuje návrh základnej hodnoty pre výber riešenia v štýle kontajnera pred diskrétnymi regálovými úložnými systémami.
2. Prehľad dvoch kapacitných variantov a základných technických parametrov
Rovnaká fyzická plocha kontajnera podporuje dve odlišné konfigurácie energetickej kapacity, 1060 kWh a 1215 kWh. Stavebné inžinierstvo projektu, špecifikácie betónových podložiek a plány zdvíhania žeriavu zostávajú nezmenené bez ohľadu na to, ktorý variant sa vyberie, čo zjednodušuje predvýrobné práce na stavenisku. Reťazcová architektúra sa líši pre každú konfiguráciu: 48 batérií implementuje topológiu 4P264S pre 1060 kWh (nominálne 844,8 V DC) a 55 jednotiek implementuje topológiu 5P242S s výkonom 1215 kWh (nominálne 774,4 V DC). Obidva varianty udržujú výstup v široko akceptovanom operačnom okne 680-950 V DC kompatibilnom s väčšinou bežných rozsiahlych hardvérových platforiem PCS.
Štandardný nabíjací a vybíjací prúd je 200 A pre obe verzie pracujúce s rýchlosťou 0,5 C, čím sa zosúlaďuje výstup na strane DC s typickými požiadavkami na architektúru projektovej zbernice. Maximálna účinnosť na úrovni systému dosahuje 88 percent, merané počas jedného cyklu úplného nabitia a vybitia, vrátane spotreby pomocnej energie, a nie metrík iba na batérie. Životnosť cyklu presahuje 8 000 cyklov pri okolitých podmienkach 0,5 °C a 25 °C pri zachovaní minimálne 80-percentnej energetickej kapacity a rozsahy prevádzkových teplôt od 0 °C do +50 °C v súlade s tepelným manažmentom vnútornej klimatizácie kontajnera.
| Kategória | Parameter | Model s výkonom 1060 kWh | Model s výkonom 1215 kWh |
|---|---|---|---|
| Strana DC | Menovitá kapacita | 1060 kWh | 1215 kWh |
| Typ bunky | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Šnúrka systému batérie | 4P264S | 5P242S | |
| Špecifikácia PACK | 70,4V314Ah | 70,4V314Ah | |
| NIE balíkov | 48 KS | 55 KS | |
| Menovité napätie | 844,8 V DC | 774,4 V DC | |
| Rozsah napätia | 680 ~ 950 V DC | 680 ~ 950 V DC | |
| Štandardný nabíjací/vybíjací prúd | 200A | 200A | |
| Parametre systému | Účinnosť systému | MAX.účinnosť 88% @0,5C / 1 nabitie 1 vybitie | MAX.účinnosť 88% @0,5C / 1 nabitie 1 vybitie |
| Životnosť systému | >8000-krát (0,5C@25°C) Miera zadržania energie ≥ 80% | >8000-krát (0,5C@25°C) Miera zadržania energie ≥ 80% | |
| Spôsob zapojenia | DC spodný vstup | DC spodný vstup | |
| Rýchlosť nabíjania a vybíjania | 0,5 CP | 0,5 CP | |
| Metóda tepelného manažmentu | Inteligentná vzduchom chladená klimatizácia | Inteligentná vzduchom chladená klimatizácia | |
| Komunikačný protokol | CAN/Eth/RS485 (4G voliteľné) | CAN/Eth/RS485 (4G voliteľné) | |
| Protipožiarny systém | Aerosól a perfluórhexanón | Aerosól a perfluórhexanón | |
| Hodnotenie IP | IP54 | IP54 | |
| Veľkosť produktu | 3048*2438*2591 mm | 3048*2438*2591 mm | |
| Hmotnosť produktu | 9500 kg | 10500 kg | |
| Environmentálne požiadavky | Rozsah prevádzkových teplôt | 0°C~+50°C | 0°C~+50°C |
| Rozsah prevádzkovej vlhkosti | 0~95% RH (bez kondenzácie) | 0~95% RH (bez kondenzácie) | |
| Prevádzková výška | 2000 m (>2000 m zníženie) | 2000 m (>2000 m zníženie) | |
| Certifikácia | BALENIE: CE ROHS UN38.3 MSDS | BALENIE: CE ROHS UN38.3 MSDS | |
| Záruka | 5 rokov | 5 rokov |
3. Zacieľte na lokality nasadenia pre kontajnerové úložisko v funkčnom rozsahu
Viaceré scenáre aplikácií v reálnom svete ťažia z vopred integrovaného batériového úložiska v megawattovom rozsahu. Priemyselné parky, ktoré zažívajú dvoj- až štvorhodinové večerné špičky, môžu využiť skladovacie prostriedky na zmenu vzorcov spotreby v reakcii na tarifné rámce doby používania. Pre lokality závislé od dieselových generátorov dokáže variant s výkonom 1 060 kWh udržať mierne priemyselné zaťaženie počas typických odstávok bez zložitej logistiky dodávky paliva.
Miesta s obnoviteľnou energiou vrátane solárnych fariem a veterných zariadení nasadzujú tieto kontajnery na stabilizáciu produkcie a zachytávanie výroby, ktorá by sa inak obmedzila. Prevádzkovatelia distribučných sietí môžu odložiť nákladné aktualizácie hardvéru rozvodne implementáciou zníženia špičiek podávača na obmedzené prevádzkové obdobia. Vzdialené ťažobné lokality a ostrovné projekty predstavujú ďalší kľúčový prvok; účelové batériové miestnosti na mieste sa často ukážu ako nepraktické, vďaka čomu je dodávka kontajnerov overená vo výrobe najspoľahlivejšou cestou nasadenia. Pri hodnotení úložného hardvéru pre tieto rozsiahle prípady použitiaKontajnerový batériový systém na ukladanie energie v úžitkovej váheposkytuje možnosť pripravenú na nasadenie bez rozsiahlej montáže systému na mieste.
4. Pracovný postup na uvedenie projektu prefabrikovaného úložiska online
Realizácia projektu sa začína prípravou stavebných prác. Dodávatelia konštruujú ploché betónové podložky navrhnuté tak, aby zvládli bodové zaťaženie 9 500 – 10 500 kilogramov, inštalujú káblové žľaby vedúce k umiestneniu kontajnera a udržiavajú dostatočný voľný priestor pre funkcie odvodu tepla klimatizácie.
Zdvíhacie operácie sa spoliehajú na štandardný kontajnerový hardvér vrátane rohových odliatkov. Projektové tímy si prenajímajú štandardné vybavenie na rozperné tyče, čím odpadá požiadavka na zdvíhacie zariadenia vyrábané na mieru. Jednoduchá operácia umiestnenia žeriavu umiestni kompletnú jednotku na pripravený základ.
Uvedenie do prevádzky prebieha v troch rôznych fázach po umiestnení. Technici dokončia zapojenie na strane DC cez káblové priechodky so spodným vstupom, ktoré sa pripájajú k hardvéru PCS dodávanému na mieste. Ďalším krokom je nadviazanie komunikácie medzi interným monitorovacím hardvérom kontajnera a platformami EMS na úrovni projektu s dostupnými CAN, Ethernet a RS485 spolu s voliteľnou funkciou vzdialeného prístupu 4G. Konečné akceptačné činnosti zahŕňajú funkčné testovanie ochranného relé, 0,5 CP cyklovanie nabíjania a vybíjania a overenie presnosti správ SOC. Pri riadne dokončenej stavebnej príprave zaberú činnosti uvádzania do prevádzky na mieste spravidla dva až tri pracovné dni po umiestnení kontajnera.
5. Zabudovaná bezpečnostná architektúra a certifikačná dokumentácia
Duálne nezávislé protipožiarne prostriedky tvoria ústredný prvok bezpečnostného dizajnu. Aerosólové systémy pôsobia v jednotlivých obaloch a perfluórhexanónové činidlo zaplavuje celý interiér nádoby. Táto stratégia dvoch agentov rieši tepelné udalosti vyskytujúce sa v rôznych fyzikálnych rozsahoch, čo je konfigurácia čoraz viac požadovaná v rámci poistných špecifikácií pre veľké inštalácie na ukladanie batérií.
Kryt kontajnera s krytím IP54 s jednosmernou kabelážou so spodným vstupom odoláva dažďu a prachu na mieste, pričom miesta elektrických prestupov sú nízkoprofilové a dobre chránené. Jednotlivé batérie obsahujú dokumentáciu o zhode CE a RoHS. Kompletné zásielky zahŕňajú dokumenty UN38.3 a MSDS nevyhnutné pre medzinárodnú prepravu, colné odbavenie a požiadavky na poistenie projektu.
Inteligentný modulovaný vzduchom chladený klimatizačný hardvér udržuje zostavy batériových jednotiek v úzkych teplotných prevádzkových pásmach namiesto použitia jednoduchého ovládania cyklovania. Prevádzkové špecifikácie definujú okolité podmienky od 0 °C do +50 °C, vlhkosť 0–95 % RH bez kondenzácie plus 2 000 metrov maximálnej nadmorskej výšky s povinným znížením výkonu nad týmto prahom nadmorskej výšky. Každý dokončený kontajner prejde úplným cyklom nabitia a vybitia 0,5 CP s údajmi o úrovni balenia zhromaždenými v továrni predtým, ako sa dvierka kontajnera zapečatia pre odoslanie von.
6. 8-stupňový výrobný pracovný postup vo výrobnom závode Yueqing
7. Kontrola kritickej veľkosti pre skladovanie v kontajnerovom meradle
Projektové tímy by si mali zvoliť variantnú konfiguráciu podľa skutočných požiadaviek na expedíciu namiesto automatického výberu možnosti s vyššou energetickou kapacitou. Zatiaľ čo 1060 kWh a 1215 kWh zdieľajú fyzické rozmery kontajnera, nominálne napätia zbernice sa výrazne líšia. Pred dokončením nákupných objednávok musia inžinierske tímy overiť, že hardvér cieľového PCS plne podporuje prevádzkové okno napätia zvolenej jednotky.
Vzduchom chladené tepelné systémy majú určité hranice prostredia. Miesta s bežnými teplotami prostredia presahujúcimi +50 °C alebo tropické miesta, kde klimatizačný hardvér nepretržite beží pri maximálnej záťaži, môžu dosiahnuť vynikajúcu stabilitu teploty článkov pomocou alternatív skladovania chladeného kvapalinou. Projektové ponuky obsahujú úprimné pokyny týkajúce sa environmentálnej vhodnosti, a nie len pokračovania s dodaním hardvéru po nasadení.
Hardvér v kontajnerovom formáte predstavuje nízku ekonomickú vhodnosť pre celkové požiadavky na úložisko pod približne 500 kWh. Skriňové skladovacie produkty prinášajú nižšie náklady na prepravu, žeriavové operácie a inštalačné činnosti na mieste pre požiadavky s menšou kapacitou a existujú alternatívne produktové rady na riešenie týchto projektových mier.
8. Zdvíhanie, preprava a colné otázky
Hmotnosť jednotky je 9500 kg (1060 kWh) a 10500 kg (1215 kWh). Preprava využíva valníky spárované so žeriavovým zariadením na oboch koncoch prepravnej cesty. Hardvér vysokozdvižných vozíkov nemá dostatočnú nosnosť pre tieto hmotnosti; Pred príchodom nákladného vozidla do cieľových priestorov je potrebné definovať plány vybavenia a prístup k žeriavu na mieste.
Pretože sú zostavy batérií vopred nabité, tieto kontajnery sa dodávajú klasifikované ako nebezpečný tovar UN3480. Výrobné tímy dodávajú kompletné protokoly o testoch UN38.3, dokumentáciu MSDS a vyhlásenia o balení nebezpečného tovaru. Plánovači projektov by si mali v porovnaní so štandardnými zásielkami bežného nákladu vyčleniť približne jeden ďalší týždeň na dodaciu dobu rezervácie miesta pôvodu a prístavu.
Dostupné obchodné podmienky zahŕňajú FOB Ningbo alebo Shanghai s možnosťami CIF na požiadanie. Každý kontajner zaberá priestor porovnateľný s jedným 40-stopovým zásobníkom s vysokou kockou. Vnútroštátna pozemná doprava si vyžaduje priechodnosť trasy pre jednotku merajúcu približne 3 metre na šírku a vážiacu viac ako 10 ton.
9. Záruka, údržba kapacity a servisná podpora v teréne
Päťročná komplexná záruka sa vzťahuje na balenia, klimatizačné zostavy, protipožiarny hardvér a monitorovacie systémy ako jeden kompletný dodaný systém. Výkon kapacity je zaručený pri minimálne 80-percentnej menovitej retencii energie pri prevádzke podľa zdokumentovaných cyklických profilov 0,5 °C, pričom sledovanie degradácie odkazuje na základné protokoly testov akceptácie z výroby.
Battery packs support field‑swap maintenance workflows. Jednotlivé poškodené súpravy je možné vymeniť v priebehu niekoľkých pracovných hodín bez toho, aby bolo potrebné úplne rozobrať nádobu alebo odpojiť zvyšok batériového reťazca. Vzdialený monitorovací prístup cez CAN / Ethernet / RS485 plus voliteľné 4G pripojenie umožňuje servisným tímom získavať prevádzkové dátové sady na úrovni balíkov, čo umožňuje včasnú identifikáciu posunu kapacity skôr, ako operátori spozorujú vplyvy na výkon.
Medzi odporúčané činnosti každoročného servisu patrí čistenie vzduchového filtra, overenie tlaku horľaviny, opätovné overenie koncového krútiaceho momentu a testovanie výkonu. Náhradný hardvér sa dodáva v priebehu piatich až siedmich pracovných dní podľa požiadavky.
10. Bežné chyby pri príprave lokality, ktoré oneskorujú harmonogram projektu
11. Real-World Field Notes z globálnych megawatthodinových nasadení
Podnik zaoberajúci sa rozvojom nehnuteľností pôsobiaci v Taškente v Uzbekistane umiestnil koncom roka 2024 jednotku s kapacitou 1 060 kWh, ktorá podporuje komerčný komplex využívajúci denné a nočné tarifné rozdiely. Projektoví inžinieri oznámili, že operácie generujúce príjmy sa začali iba deväť dní po tom, čo žeriav zdvihol kontajnerovú jednotku z plošinovej prepravy. Fyzická inštalácia prebiehala rýchlo; väčšina časových investícií smerovala do konfiguračných prác mapovania parametrov EMS na báze RS485.
Developer solárnych projektov v Antananarivo na Madagaskare spojil variant s 1215 kWh kontajnerom s existujúcimi aktívami fotovoltaickej farmy. Spätná väzba na mieste zdôraznila zvýšené pracovné zaťaženie chladiaceho systému za miestnych prevádzkových podmienok s vysokou teplotou na ostrove. Projektový tím si pred zadaním následných objednávok jednotky vyžiadal formálnu dokumentáciu o znížení výkonu pri vysokej teplote okolia.
Zamestnanci banského dodávateľa so sídlom v Almaty v Kazachstane nasadili kontajnerovú skladovaciu jednotku poskytujúcu záložnú energiu pre infraštruktúru spracovateľského závodu. Vedúci elektrikári na mieste chválili pracovný postup umiestňovania kontajnerov s jedným zdvihom, ale poznamenali, že dĺžky koncov komunikačných káblov namontovaných vo výrobe si vyžadujú úpravu, pretože vynútené trasy káblových výkopov so spodným vstupom sa rozprestierajú o štyri metre ďalej, ako sa pôvodne predpokladalo.
Pre tieto a iné rozsiahle nasadenia skladovania energie,AMPPALdodáva továrenský úložný hardvér v kontajnerovom formáte slúžiaci na viaceré medzinárodné trhy.
12. Často kladené otázky
Aký je hlavný rozdiel medzi týmito dvoma variantmi kontajnerov?
Rozdiely sú v rámci celkovej kapacity uloženej energie a vnútornej architektúry reťazca. Variant s výkonom 1060 kWh využíva 48 balení nakonfigurovaných ako 4P264S s nominálnym napätím 844,8 V DC. Variant s výkonom 1215 kWh používa 55 balení usporiadaných ako 5P242S s menovitým napätím 774,4 V DC. Obidva majú presne identické fyzické rozmery vonkajšieho kontajnera.
Obsahuje táto kontajnerová úložná jednotka hardvér PCS?
Nie. Tento hardvér predstavuje úložný prostriedok iba na strane DC. Externe sa pripája k projektom dodávaným systémom PCS alebo EMS cez rozhrania CAN, Ethernet alebo RS485; Funkciu vzdialeného prístupu 4G je možné zvoliť ako voliteľnú konfiguráciu.
Ako sa táto jednotka prepravuje do zahraničia?
Prepravuje náklad klasifikovaný ako nebezpečný tovar podľa UN3480 prostredníctvom valníkovej alebo kontajnerovej nákladnej dopravy. Kompletnú dokumentáciu o teste UN38.3 plus MSDS dostanete od výroby.
Aké sú štandardné špecifikácie nabíjacieho a vybíjacieho prúdu?
Obidva varianty kontajnera pracujú pri štandardnom nabíjacom a vybíjacom prúde 200 A s rýchlosťou 0,5 CP a udržiavajú sa v rozmedzí pracovného napätia 680-950 V DC.
Ako dlho zvyčajne trvá uvedenie do prevádzky na mieste?
Za predpokladu dokončených stavebných prác a prípravy podložiek zaberajú DC kabeláž, komunikačné handshaky a svedecké akceptačné testy zvyčajne dva až tri pracovné dni.
Akú hodnotu efektívnosti systému v reálnom svete môžu projektové tímy očakávať?
Maximálna účinnosť na úrovni systému dosahuje 88 percent pri prevádzke pri teplote 0,5 °C, merané počas jedného cyklu úplného nabitia plus vybitia a vrátane všetkých odberov energie pomocného systému, nie meraní iba batérie.
Aký je typický životný cyklus?
Viac ako 8 000 cyklov pod 0,5 °C pri teplote okolia 25 stupňov Celzia, pri zachovaní minimálne 80-percentnej retencie energie. Vyššie teplotné podmienky na mieste skracujú praktickú dosiahnuteľnú životnosť cyklu.
Aká dodacia lehota platí pre hardvér kontajnerového úložiska so štandardnou špecifikáciou?
Výrobný cyklus 30 až 40 pracovných dní pre jednotky štandardnej špecifikácie. Aktivity rezervácie nebezpečného tovaru v prístave pôvodu pridávajú približne jeden týždeň navyše do celkového harmonogramu plavieb.
