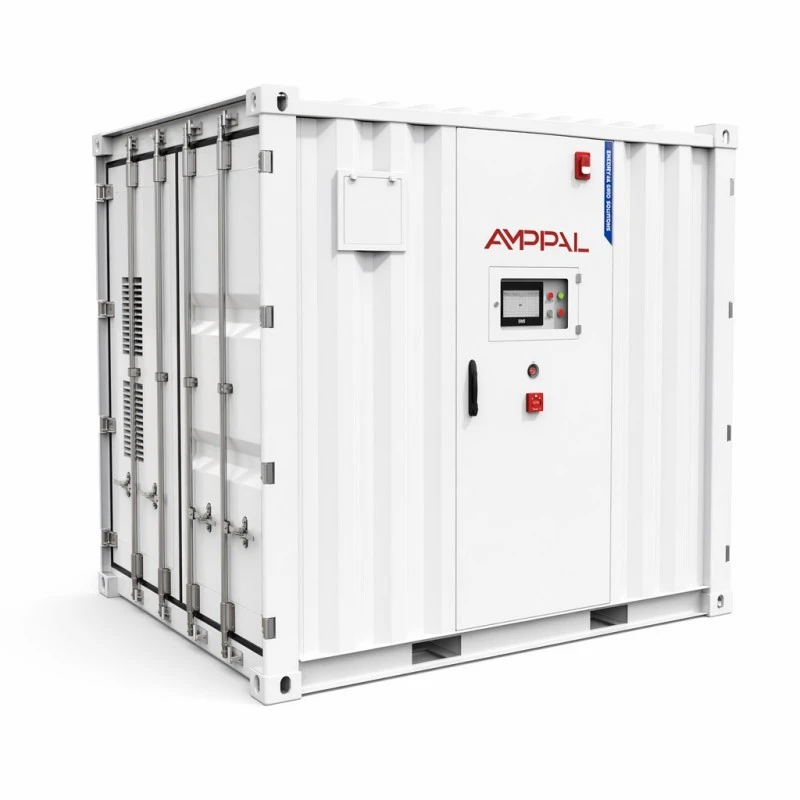

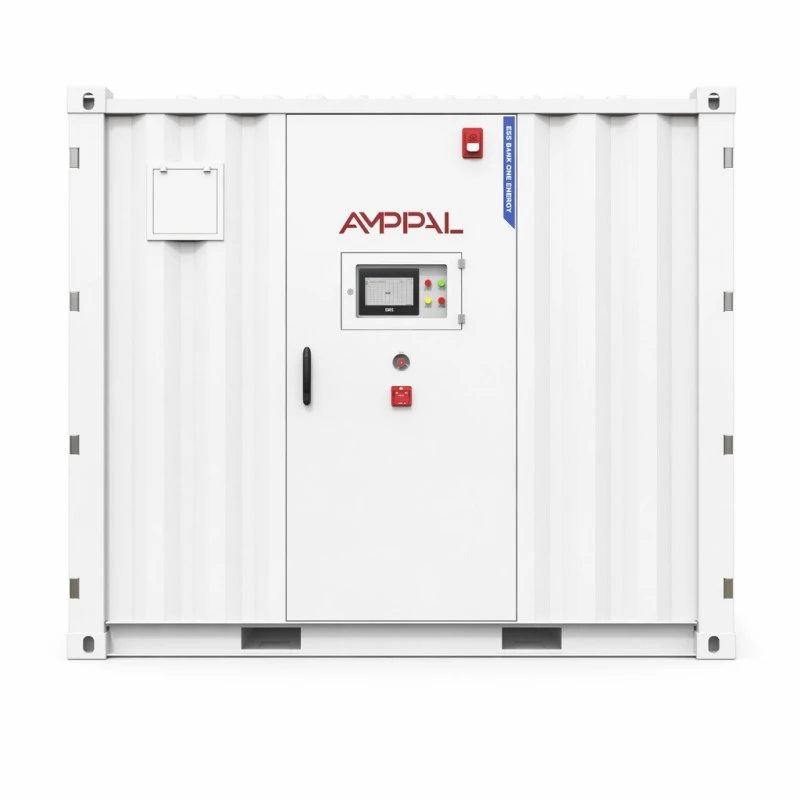

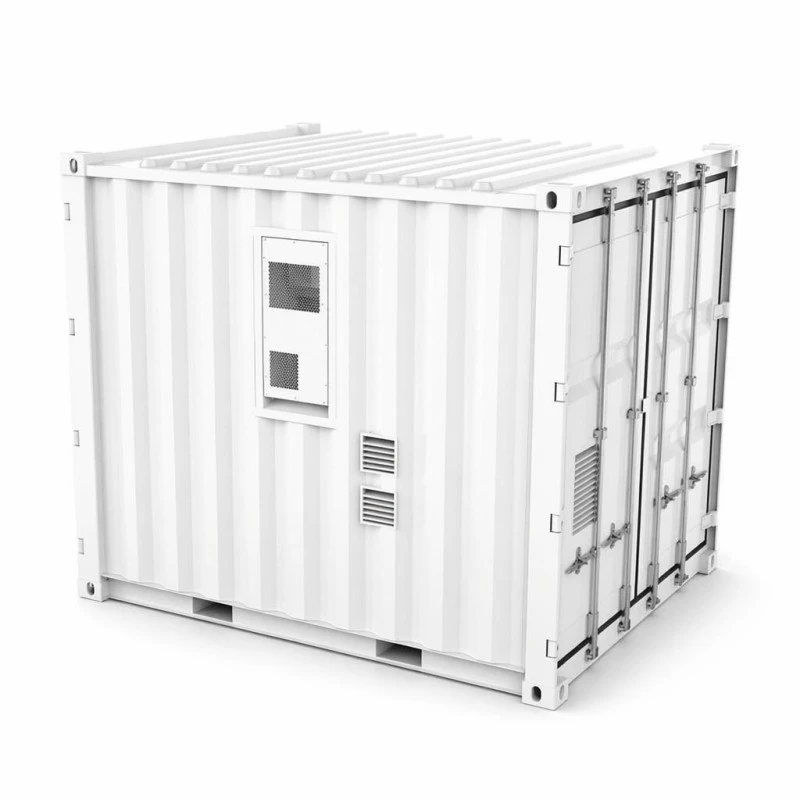

Kontajnerový batériový systém na ukladanie energie v úžitkovej váhe

Čo príde na kamión

Konvenčné megawatthodinové projekty sa montujú na mieste: balíky prichádzajú na paletách, regály sa zdvíhajú, káble sa ťahajú a polovica času na uvedenie do prevádzky sa strávi hľadaním chýb v zapojení, ku ktorým došlo počas týždňa inštalácie. Kontajnerový systém na ukladanie energie batérie v úžitkovej váhe obráti túto postupnosť. 48 alebo 55 batérií, klimatizačná slučka, aerosólové a perfluórhexanónové požiarne systémy a monitorovacie vedenie sú integrované v našej továrni v Yueqing, testované ako jeden systém a dodávané ako jedna jednotka 3048*2438*2591 mm. Po príchode ho personál na mieste umiestni na pripravenú podložku, pretiahne spodný vstupný kábel DC do projektového PCS/EMS a odovzdá ho uvedeniu do prevádzky. Čas montáže v továrni sa presunie z vašej kritickej cesty, čo je zvyčajne základom nákupu kontajnera a nie regálového systému.

Päť čísel, ktoré definujú dva varianty

Menovitá kapacita 1060 kWh a 1215 kWh z rovnakého krytu: 48 balení oproti 55 baleniam článkov LFP 3,2V/314Ah, takže pôdorys, podložka a plán žeriavu sa medzi variantmi nemenia.

Architektúra reťazca sa líši dizajnom – 4P264S pre 1060kWh jednotku pri nominálnom napätí 844,8 VDC, 5P242S pre 1215kWh jednotku pri 774,4VDC – pričom obe zostávajú v okne 680~950VDC, ktoré väčšina veľkých PCS platforiem akceptuje.

Štandardný nabíjací a vybíjací prúd je 200 A na oboch, pri rýchlosti 0,5 CP, vďaka čomu je jednosmerný výstup kontajnera kompatibilný s typickými návrhmi projektových zberníc.

Účinnosť systému sa udáva maximálne 88 % pri 0,5 °C, merané na jedno nabitie a jedno vybitie – údaj zahŕňa aj pomocné zariadenia, nielen reťazec batérie.

Životnosť sa uvádza ako viac ako 8000 cyklov pri 0,5C a 25°C s minimálne 80% zachovaním energie a prevádzkové pásmo 0°C až +50°C zodpovedá klimatizovanému interiéru.

Technické špecifikácie

Kategória	Parameter	Model s výkonom 1060 kWh	Model s výkonom 1215 kWh
Strana DC	Menovitá kapacita	1060 kWh	1215 kWh
	Typ bunky	LFP 3,2V/314Ah	LFP 3,2V/314Ah
	Šnúrka systému batérie	4P264S	5P242S
	Špecifikácia PACK	70,4V314Ah	70,4V314Ah
	NIE balíkov	48 KS	55 KS
	Menovité napätie	844,8 V DC	774,4 V DC
	Rozsah napätia	680 ~ 950 V DC	680 ~ 950 V DC
	Štandardný nabíjací/vybíjací prúd	200A	200A
Parametre systému	Účinnosť systému	MAX.účinnosť 88% @0,5C / 1 nabitie 1 vybitie	MAX.účinnosť 88% @0,5C / 1 nabitie 1 vybitie
	Životnosť systému	>8000-krát (0,5C@25°C) Miera zadržania energie ≥ 80%	>8000-krát (0,5C@25°C) Miera zadržania energie ≥ 80%
	Spôsob zapojenia	DC spodný vstup	DC spodný vstup
	Rýchlosť nabíjania a vybíjania	0,5 CP	0,5 CP
	Metóda tepelného manažmentu	Inteligentná vzduchom chladená klimatizácia	Inteligentná vzduchom chladená klimatizácia
	Komunikačný protokol	CAN/Eth/RS485 (4G voliteľné)	CAN/Eth/RS485 (4G voliteľné)
	Protipožiarny systém	Aerosól a perfluórhexanón	Aerosól a perfluórhexanón
	Hodnotenie IP	IP54	IP54
	Veľkosť produktu	3048*2438*2591 mm	3048*2438*2591 mm
	Hmotnosť produktu	9500 kg	10500 kg
Environmentálne požiadavky	Rozsah prevádzkových teplôt	0°C~+50°C	0°C~+50°C
	Rozsah prevádzkovej vlhkosti	0~95% RH (bez kondenzácie)	0~95% RH (bez kondenzácie)
	Prevádzková výška	2000 m (>2000 m zníženie)	2000 m (>2000 m zníženie)
	Certifikácia	BALENIE: CE ROHS UN38.3 MSDS	BALENIE: CE ROHS UN38.3 MSDS
	Záruka	5 rokov	5 rokov

Stránky, ktoré poverujú megawatthodinu

Priemyselné parky s 2-4 hodinovými večernými špičkami a tarifnou štruktúrou, ktorá odmeňuje posunutie tohto okna.

Výmena dieselového generátora: 1 060 kWh pri vybíjaní 200 A pokrýva miernu priemyselnú záťaž cez typické okno výpadku bez logistiky paliva.

Solárne alebo veterné farmy, ktoré potrebujú zvýšiť výkon a zachytiť výrobu, ktorá by bola inak obmedzená.

Distribučné spoločnosti odkladajú modernizáciu rozvodne oholením špičky podávača na sezónu alebo dve.

Vzdialené ťažobné a ostrovné lokality, kde sú batériové priestory postavené na mieste nepraktické a jedinou spoľahlivou možnosťou je dodanie v továrni testované.

Ako sa prefabrikovaný projekt dostáva online

Projektová sekvencia začína stavebným balíkom: plochá betónová podložka dimenzovaná na bodové zaťaženie 9 500 – 10 500 kg, káblová žľaba do polohy kontajnera a voľný priestor na odvod tepla klimatizácie.

Zdvíhanie je jedným žeriavom. Obalové a rohové odliatky jednotky s rozmermi 3048*2438*2591 mm sú štandardným kontajnerovým hardvérom, takže rozperná tyč a takeláž sa prenajíma a nie sú vyrobené na mieru.

Uvedenie do prevádzky potom prebieha v troch krokoch: zapojenie jednosmerného prúdu cez spodnú vstupnú priechodku do PCS na mieste, handshake CAN/Eth/RS485 s projektovým EMS (voliteľný vzdialený prístup 4G) a postupnosť prijatia, pri ktorej je miestny úrad alebo prevádzkovateľ siete svedkom testov ochranného relé, nabíjania/vybíjania pri 0,5 CP a kontroly správnosti správ SOC. Po nastavení nádoby nechajte dva až tri dni práce na mieste.

Vo vnútri bezpečnostného a certifikačného súboru

Dva nezávislé protipožiarne činidlá: aerosól pôsobí vo vnútri objemu balenia, zatiaľ čo perfluórhexanón zaplavuje priestor kontajnera – pár pokrýva tepelné udalosti na oboch mierkach.

Krytie IP54 s DC spodným vstupom, takže kontajner toleruje dážď a prach na mieste, zatiaľ čo elektrický prienik zostáva nízky a chránený.

Balenia obsahujú CE a RoHS; kompletné vybavenie sa dodáva s dokumentáciou UN38.3 a MSDS, ktorá je potrebná na prepravu, colné poistenie a poistenie miesta.

Inteligentná vzduchom chladená klimatizácia drží reťazec 48-55 balení v úzkom teplotnom pásme; ovládač skôr moduluje, než tvrdo cykluje.

Prevádzková obálka je 0 °C až +50 °C okolia s 0-95 % relatívnej vlhkosti bez kondenzácie a nadmorská výška 2 000 m s vyšším znížením – čísla, ktoré stojí za to si overiť na mieste vášho projektu.

Každý kontajner sa úplne nabije a vybije 0,5 CP s protokolom na úrovni balenia v továrni pred zapečatením dverí na odoslanie.

Osem krokov vo vnútri závodu Yueqing

1. Príjem článkov – 314Ah LFP články sa odoberajú v dávkach na zistenie kapacity a vnútorného odporu pri príchode.

2. Konštrukcia balíka — 70,4V/314Ah akumulátory sú zvárané, zapojené, osadené balíkom BMS a testované na izoláciu.

3. Výroba kontajnera – kryt je rezaný, zváraný a potiahnutý antikoróznou ochranou na tej istej podlahe ako ostatné energetické produkty spoločnosti.

4. Inštalácia do racku – sady sa montujú v usporiadaní reťazcov 4P264S alebo 5P242S s vedením DC zbernice.

5. Tepelné a protipožiarne vybavenie – klimatizačné jednotky, potrubia, aerosólové generátory a perfluórhexanónové fľaše sú nainštalované a funkčné.

6. Zapojenie a riadenie — monitorovanie, komunikačné brány a priechodka spodného vstupu DC sú ukončené do rozhrania projektu.

7. Akceptačný test vo výrobnom závode – úplné cyklovanie 0,5 CP s napätím na úrovni balenia a teplotou zaznamenanými so sériovým číslom.

8. Tesnenie a balenie — dvere zapečatené, namontované indikátory otrasov, jednotka pripravená na kontajnerovisko.

Kontrola reality veľkosti v kontajnerovej mierke

Kúpte si variant, ktorý zodpovedá vášmu expedičnému oknu, nie väčšie číslo. Jednotka s výkonom 1060 kWh dodáva štandardne 200 A na zbernici 844,8 V DC; jednotka s výkonom 1 215 kWh ponúka viac energie pri nižšej nominálnej hodnote 774,4 V DC. Pred prerušením PO skontrolujte, aké napätie je v prevádzkovom rozsahu vášho PCS.

Chladenie vzduchom má skutočné limity. Ak vaša lokalita pravidelne prekračuje +50 °C alebo sa nachádza vo vlhkom tropickom podnebí, kde klimatizácia beží nepretržite pri plnom zaťažení, kvapalinou chladený produkt udrží teplotu buniek rovnejšie a môže byť vhodnejší. Hovoríme to skôr v cenovej ponuke ako po doručení.

Tento kontajner má nesprávny tvar pod 500 kWh. Skriňový výrobok stojí menej na prepravu, žeriav a miesto a my vám môžeme odporučiť jeden z rovnakého sortimentu.

Otázky, ktoré treba položiť EPC cenám

Opýtajte sa, či je údaj o účinnosti na úrovni systému počas jedného cyklu nabitia a vybitia – naša hodnota je maximálne 88 % pri 0,5 °C, vrátane pomocných zariadení.

Opýtajte sa, či tvrdenie o životnom cykle uvádza rýchlosť, teplotu a prah retencie – „8 000 cyklov“ bez podmienok je marketingová veta, nie špecifikácia.

Opýtajte sa, koľko hasičov je vnútri. Aerosól plus perfluórhexanón je konfigurácia, ktorú poisťovne čoraz viac zapisujú do svojich požiadaviek.

Opýtajte sa, čo sa stane s časom uvedenia do prevádzky, ak PCS na mieste používa iný komunikačný protokol – CAN, Ethernet a RS485 sú tu štandardné, 4G vzdialené voliteľné.

Obchodné podmienky: výroba beží 30-40 pracovných dní pre štandardný kontajner, päťročná záruka a batérie sú vymeniteľné v teréne bez odoslania kontajnera.

Zdvíhanie, preprava a clo

Pri 3048*2438*2591mm a 9500kg (1060kWh) alebo 10500kg (1215kWh) sa jednotka pohybuje na valníku so žeriavom na oboch koncoch. Vysokozdvižné vozíky nie sú dimenzované na túto hmotnosť; naplánujte takeláž a padový žeriav pred príchodom nákladného auta.

Pretože je batéria nainštalovaná a nabitá, kontajner sa prepravuje ako nebezpečný tovar UN3480. Pripravujeme správu UN38.3, MSDS a vyhlásenie o balení GR; mali by ste si rozpočítať približne jeden týždeň navyše na rezerváciu dodacej doby na mieste pôvodu oproti bežnému nákladu.

Štandardné podmienky sú FOB Ningbo alebo Shanghai s dostupným CIF; jednotka sa pohybuje ako jeden ekvivalent 40 stôp vysokej kocky a pozemná dodávka vo vašej krajine potrebuje voľný priestor pre 3 metre široký a 10,5-tonový náklad.

Záručný a kapacitný servis

Päťročná záruka na packy, klimatizáciu, požiarne systémy a monitoring ako jeden dodaný systém.

Zaručuje sa, že kapacita udrží najmenej 80 % menovitej energie pri uvedenom cyklovaní 0,5 °C; sledovanie degradácie používa protokol akceptácie z výroby ako základ.

Balíky sú moduly vymeniteľné v teréne – slabé balenie sa vymení za niekoľko hodín bez odoslania kontajnera alebo prerušenia zvyšku reťazca.

Vzdialené monitorovanie cez CAN/Eth/RS485 s voliteľným 4G umožňuje nášmu servisnému tímu čítať dáta na úrovni balenia a naplánovať návštevu skôr, ako operátor uvidí posun kapacity.

Ročný servis: čistenie vzduchového filtra, kontrola tlaku hasiaceho prostriedku, overenie krútiaceho momentu koncovky a prevádzka kapacity; náhradné balenia odosielame do 5-7 pracovných dní.

Chyby pri príprave stránky, ktoré stoja týždne

Nesprávne: naliať podložku pred kontrolou výkyvu dverí nádoby a vôle klimatizácie. Vpravo: Pred objednaním betónu označte pôdorys 3048*2438 mm plus 1 m servisný koridor.

Nesprávne: za predpokladu, že jednotku s hmotnosťou 9 500 kg je možné posúvať pomocou vysokozdvižného vozíka. Vpravo: žeriav z rohových odliatkov s rozmetadlom – plán takeláže by mal existovať predtým, než kamión odíde z prístavu.

Nesprávne: ponechanie priechodky spodného vstupu DC zakopanej pod výplňou káblovej žľaby. Vpravo: ukončite a utesnite upchávku počas týždňa umiestňovania, pred zasypaním výkopu.

Nesprávne: vynechanie kontroly vlhkosti, pretože „má IP54“. Vpravo: prevádzkové pásmo je 0-95% RH bez kondenzácie; odvlhčovač je lacná poistka v monzúnových oblastiach.

Nesprávne: pripojenie zbernice batérie k PCS mimo okna 680~950VDC. Vpravo: overte, či PCS projektu akceptuje menovité napätie variantu (844,8 V alebo 774,4 V) pred napájaním.

Terénne poznámky z megawatthodinových projektov

Developer v Taškente v Uzbekistane si koncom roka 2024 objednal 1060 kWh jednotku pre komerčný komplex s nočným/denným tarifom. Ich projektový inžinier oznámil, že kontajner generoval príjmy do deviatich dní od zdvihnutia žeriavu z plošiny, a poznamenal, že podanie ruky EMS cez RS485 trvalo jedno popoludnie mapovania parametrov – dlhšie ako fyzická inštalácia.

Solárny vývojár v Antananarivo na Madagaskare spojil variant 1215 kWh s existujúcou fotovoltaickou farmou. Ich spätná väzba sa zamerala na klimatizáciu: v ostrovných horúčavách bola záťaž chladenia vyššia, ako sa uvádzalo v údajovom liste, a pred objednaním druhej jednotky nás požiadali o tabuľku zníženia výkonu pri +45 °C.

Banský dodávateľ v Almaty v Kazachstane použil kontajner ako zálohu pre spracovateľský závod. Ich elektrotechnický dozor pochválil inštaláciu s jedným výťahom, ale sťažoval sa, že komunikačná kabeláž potrebovala dlhšie továrenské koncovky – spodná vstupná poloha DC znamenala, že ich priekopa viedla o 4 metre ďalej, ako sa plánovalo.

Otázky, ktoré kladú kupujúci pred rezerváciou kontajnera

Otázka: Aký je rozdiel medzi týmito dvoma variantmi?

Odpoveď: Energia a usporiadanie reťazcov – 48 balení pri 4P264S (844,8 VDC) pre 1060 kWh, 55 balení pri 5P242S (774,4 VDC) pre 1215 kWh, rovnaké puzdro.

Otázka: Obsahuje kontajner PCS?

Odpoveď: Nie – ide o úložné aktívum na strane DC. Pripojí sa k vášmu PCS/EMS projektu cez CAN, Ethernet alebo RS485 (voliteľné 4G).

Otázka: Ako sa odosiela?

Odpoveď: Ako UN3480 nebezpečný tovar na valníku alebo ako kontajnerový náklad, so správou UN38.3 a MSDS, ktoré sme pripravili.

Otázka: Aký je štandardný nabíjací/vybíjací prúd?

A: 200 A na oboch variantoch, pri rýchlosti 0,5 CP, v rozsahu napätia 680 ~ 950 V DC.

Otázka: Ako dlho trvá uvedenie lokality do prevádzky?

Odpoveď: Dva až tri dni na zapojenie jednosmerného prúdu, komunikačné handshake a svedecké akceptačné testy, za predpokladu, že je podložka pripravená.

Otázka: Aká je skutočná účinnosť?

Odpoveď: Maximálne 88 % pri 0,5 °C merané na jedno nabitie a jedno vybitie, vrátane pomocných zariadení.

Otázka: Ako dlho vydrží batéria?

A: Viac ako 8 000 cyklov pri 0,5 °C a 25 °C s aspoň 80 % zachovaním energie; teplejšie okolité podmienky to skracujú.

Otázka: Aká je dodacia lehota?

A: 30-40 pracovných dní pre štandardný kontajner; rezervácia GR v mieste pôvodu pridáva k plánu plavieb približne týždeň.
