11kW OCPP komerčná nabíjacia stanica AC EV pre hotely a apartmány

Rozdiel medzi trojfázovým napájaním na mieste nabíjania

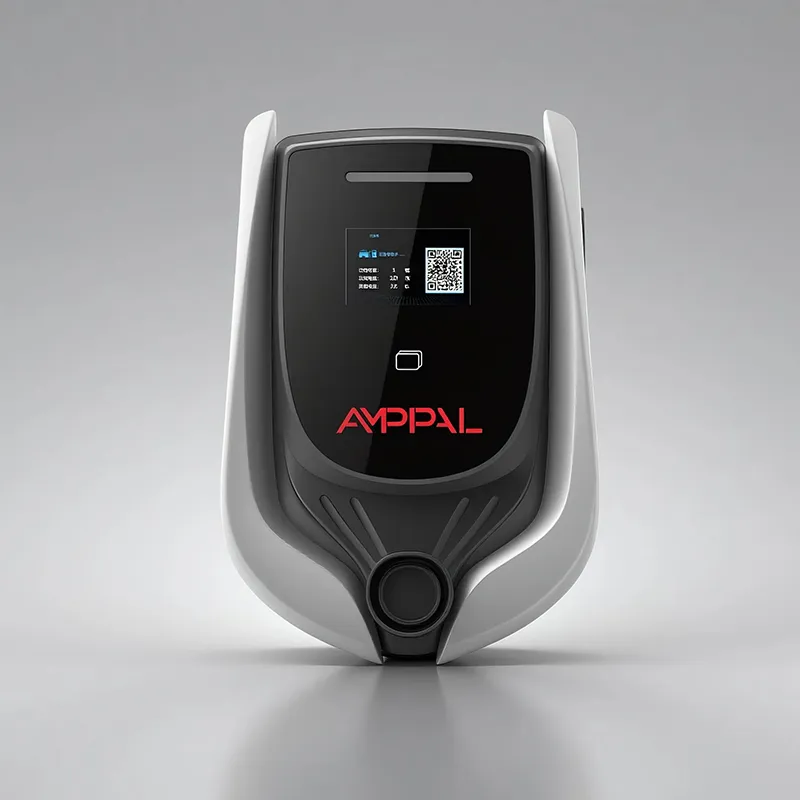

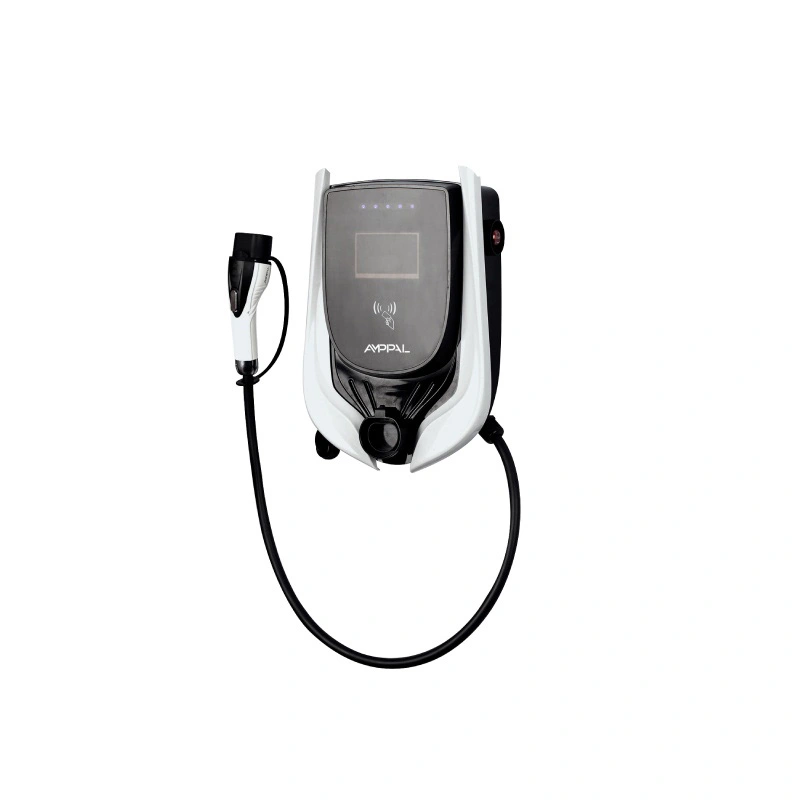

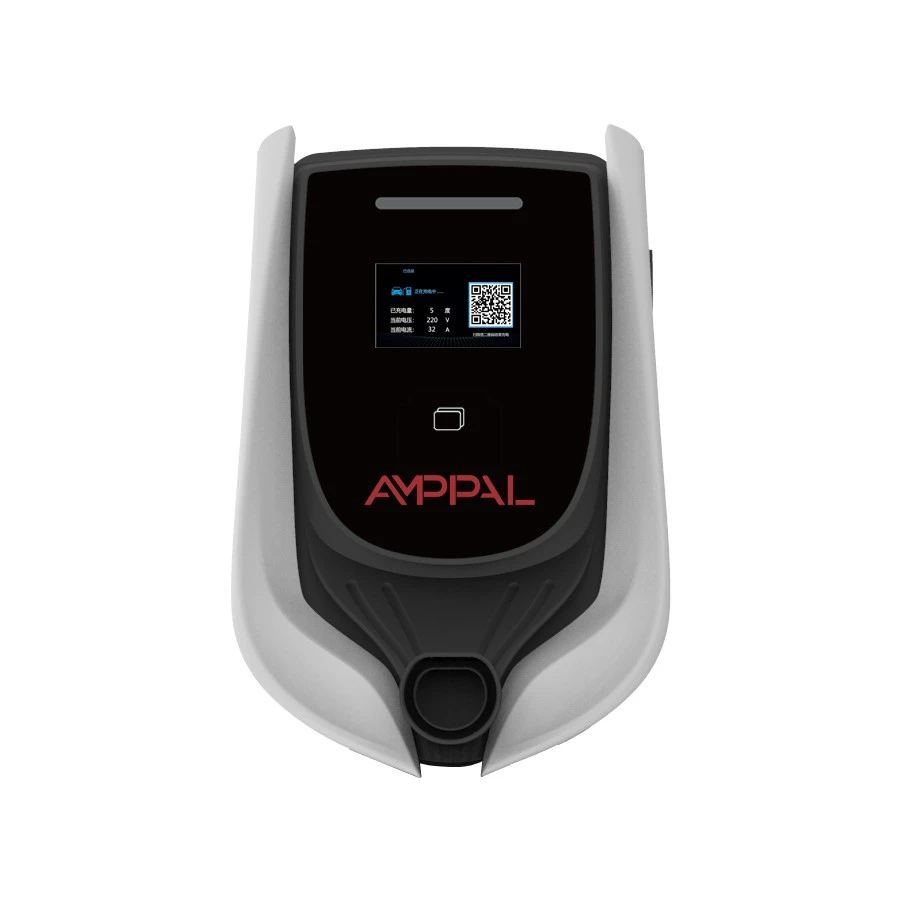

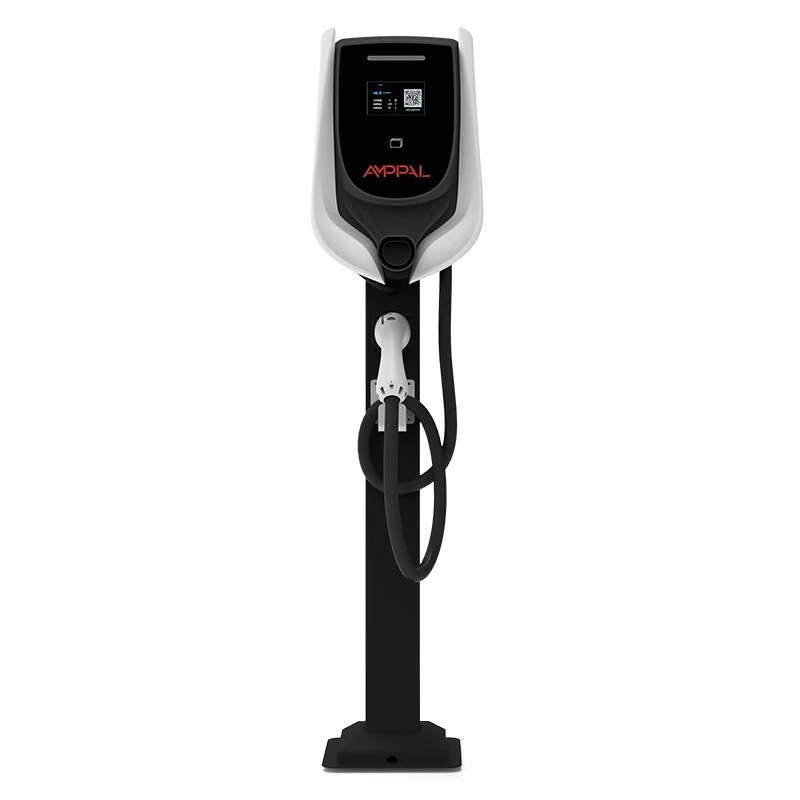

Miesto s obmedzeným vstupným výkonom môže stále slúžiť mnohým EV – ak sa stanice dohodnú na tom, kto čo kreslí. Komerčná nabíjacia stanica AC EV AMPPAL 11kW OCPP pre hotely a apartmány (model AF-AC-11-L/B-A-M-4-SD-P) je postavená presne na takéto vyjednávanie a základom je trojfázový vstup.

Jednofázová nabíjačka s výkonom 11 kW by vyžadovala približne 46 A z jednej fázy, čo väčšina komerčných panelov nenávidí. Táto stanica potrebuje približne 16 A na fázu v troch fázach, aby dodala rovnakých 11 kW, pričom udržiava rovnomernú fázovú rovnováhu lokality a panel je spokojný. To je rozdiel medzi nabíjačkou, ktorá sa hodí do budovy, a nabíjačkou, ktorá si vynúti upgrade služby.

Pridajte sieťový zásobník – RFID, LCD, LED pásik, OCPP 1.6j so štyrmi možnosťami pripojenia – a máte stanicu, ktorá sa nielen rýchlo nabíja, ale aj podáva správy, účtuje a poskytuje správu záťaži lokality.

Šesť výhod pre stránky s viacerými stanicami

Trojfázový vstup s ~16A na fázu udržuje zaťaženie na fázu nízke, takže do existujúcej služby sa zmestí viac blokov.

Koordinované riadenie záťaže obmedzuje celkový ťah staveniska, čím chráni hlavný istič, keď je každý box obsadený.

LED pás zobrazuje stav každej stanice z celého pozemku, čo znižuje kontrolu chodcov pre zamestnancov na mieste.

RFID a OCPP 1.6j udržujú presnú fakturáciu na používateľa, aj keď beží desať relácií naraz.

Hlučnosť ≤ 40 dB umožňuje staniciam sedieť v blízkosti okien kancelárií a stien bytov bez sťažností.

4,3-palcový LCD displej zobrazuje detaily relácie na mieste, zatiaľ čo backend zobrazuje rovnaké údaje na diaľku.

Technické špecifikácie

Prostredia, ktoré najviac profitujú z 11kW stanice

Kancelárske areály, kde zamestnanci potrebujú zmysluplné nabitie počas 8-hodinového dňa, nie len kvapkanie.

Bytové veže s trojfázovým napájaním domu a 5-20 rezidentskými parkovacími státiami.

Maloobchodné námestia a budovy so zmiešaným využitím, kde záleží na obrate a hostia platia za sedenie.

Malé dvory vozového parku nabíjajú dodávky medzi zmenami s prehľadmi spotreby na vozidlo.

Budovy s prísnym limitom pripojenia, kde elektrotechnik rozpočítava každý zosilňovač.

Ako dynamické vyvažovanie záťaže zdieľa dostupný výkon

Každá lokalita má strop: hlavný istič, transformátor, zmluva o službách. Vyrovnávanie zaťaženia premení tento strop na rozpočet. Stanice v skupine hlásia svoje živé čerpanie riadiacej platforme alebo miestnemu ovládaču cez RS485 a každá jednotka dostane limit prúdu v reálnom čase, ktorý udržiava súčet pod stropom.

Keď sa pripojí nové auto, skupina sa prerozdelí: relácie, ktoré trvajú najdlhšie, sa môžu nakrátko prepadnúť, nováčik dostane podiel a nikto nevypne hlavný vypínač. Keď autá dokončia, voľná kapacita sa vráti na zostávajúce relácie. Vodiči vidia, že pásik LED mení farbu; inžinier lokality vidí čísla v backende.

OCPP 1.6j nesie stranu transakcie a konfigurácie – štart/stop, kWh, tarify, ID kariet – zatiaľ čo koordinácia záťaže prebieha na lokálnom prepojení. Toto rozdelenie je zámerné: fakturácia potrebuje cloud, aktuálna kontrola potrebuje milisekundy a milisekundy by nemali čakať na spiatočnú cestu 4G.

Certifikácia a overenie bezpečnosti

UL 2202 pokrýva celú konštrukciu nabíjacieho systému a elektrickú bezpečnosť; UL 2231-2 pokrýva obvody ochrany osôb.

Trojfázová rovnováha a správanie pri strate fázy sú overené v továrenskom testovaní, vrátane scenárov brown-out.

IP54 je potvrdené kalibrovanými sprejovými a prachovými testami na výrobných vzorkách.

Akustické hodnotenie ≤ 40 dB sa meria na jeden meter na testovacom stojane a záznam sa priloží k šarži.

Každá jednotka prejde hipotovým a izolačným testom so sériovo očíslovanými výsledkami uchovávanými v evidencii.

Pri každom vydaní znovu testujeme správanie OCPP 1.6j na referenčnom backende; Predovšetkým logika vyrovnávania záťaže sa kontroluje podľa scenárov s viacerými jednotkami.

Osem výrobných krokov za 11kW stanicou

Montáž prebieha v areáli Zhejiang, ktorý v roku 2024 dodal viac ako jeden milión nabíjacích jednotiek, kde roboty FANUC a laserové zariadenia TRUMPF zdieľajú podlahu s vedením AC a DC.

1. Oceľ krytu je rezaná laserom a zabrzdená a potom práškovo lakovaná.

2. Vstupné relé, stykače a dosky sa kontrolujú podľa zoznamov schválených dodávateľov.

3. Napájacie a komunikačné dosky sú vyrobené SMT a spájkované pretavením.

4. Trojfázové vedenie je zostavené a skontrolovaný krútiacim momentom pomocou kalibrovaných ovládačov.

5. Firmvér sa rozbliká a jednotka sa zaregistruje pomocou testovacieho backendu OCPP.

6. Medzi spárovanými jednotkami sa vykonáva handshake na vyrovnávanie záťaže RS485.

7. Hipot, izolácia a napájanie na každej stanici.

8. Typový štítok, značky UL a kartónový obal zatvoria linku.

Sprievodca veľkosťou pre lokality s viacerými stanicami

Pracujte pozadu zo služby. Ak má budova trojfázové napájanie a inžinier môže dať každému stánku obvod 16A na fázu, 11kW stanica na stánok je správna hustota pre kancelárie, byty a pozemky so zmiešaným využitím. Ak je lokalita iba jednofázová, 7kW stanica OCPP je čestnou voľbou – táto jednotka potrebuje tri fázy, aby stála za svoju cenu.

Teraz tupá časť. Toto je nesprávny produkt pre príjazdovú cestu pre dve autá (jednotka s výkonom 3,5 kW alebo 7 kW stojí menej a robí svoju prácu), pre akékoľvek plánovanie staveniska s obratom do 30 minút (to je územie DC) a pre lokalitu, ktorej elektrotechnik nepotvrdil trojfázové napájanie na papieri. Objednávanie pred auditom panela je spôsob, akým sa zobrazujú náklady na upgrade.

Ak máte pochybnosti, kúpte si skupinu s riadenou záťažou: stanice tejto rodiny je možné skombinovať so súrodencami s nižším výkonom na jednom mieste, koordinované pod jedným stropom. Táto flexibilita je zvyčajne lacnejšia ako hádanie presného energetického mixu v prvý deň.

Prečo si prevádzkovatelia stránok vyberajú AMPPAL

Štandardné odoslanie je 15-20 pracovných dní; postupné zavádzanie na mieste je možné rezervovať do plánovaných výrobných slotov.

Možnosti OEM pokrývajú značku krytu, spúšťaciu obrazovku LCD a predlohu karty RFID.

Integrácia OCPP 1.6j je zdokumentovaná a naši inžinieri pomáhajú vašej platforme pripojiť sa pri prvom nasadení.

Certifikáty UL 2202 a UL 2231-2 sú dodávané spolu so zásielkou pre vašich konzultantov a inšpektorov.

Sami prevádzkujeme viac ako 200 nabíjacích staníc a naši inžinieri podporujú 500 kvapalinou chladených jednotiek projektu NEOM so zeleným vodíkom – mierka, ktorá sa zobrazuje v továrni.

Balenie a preprava pre ťažké stanice

Každá stanica sa dodáva v kartóne s rozmermi približne 60 × 44 × 32 cm s celkovou hmotnosťou približne 14 kg vrátane nástenného držiaka, štartovacích RFID kariet a manuálu. Testované pádom v rohu, s typovým štítkom modelu a značkou UL vytlačenou na prednej strane kartónu.

Paletová námorná preprava zaberá asi 20 – 24 staníc na paletu a približne 250 na kontajner 40HQ; miešanie variantov OCPP s výkonom 3,5 kW, 7 kW a 11 kW v jednej zásielke je pre distribútorov štandardom.

Citujeme EXW, FOB Ningbo alebo CIF s obchodnou faktúrou, baliacim listom, certifikátom pôvodu a kópiami certifikátu UL pre colného makléra.

Po predaji: záruka, firmvér a údržba

Dvojročná záruka na výrobné chyby na stanici a interných moduloch.

Aktualizácie firmvéru sa prenášajú na diaľku cez backend; parametre vyrovnávania záťaže je možné vyladiť bez návštevy stránky.

Potrebujete čítačku, panel alebo modul? Odoslanie je 3-5 pracovných dní od potvrdenia.

Diaľková diagnostika číta stav OCPP a protokoly s vaším technikom počas hovoru.

Dostupnosť dielov pre túto rodinu trvá päť rokov po ukončení výroby.

Nesprávne verzus správne: prevádzkovanie stránky s viacerými stanicami

Nesprávne: nechať miestneho elektrikára predpokladať, že každá stanica dokáže vytiahnuť plných 11 kW bez kontroly služby. Vpravo: potvrdenie trojfázovej kapacity a nastavenie stropu zaťaženia pred zapnutím skupiny.

Nesprávne: konfigurácia vyvažovania záťaže raz a zabudnutie po pridaní nájomníkov do budovy. Vpravo: kontrola stropu vždy, keď sa zmení zaťaženie lokality.

Nesprávne: čítanie LED pásu zo vzdialenosti 50 m a hádanie. Vpravo: dohodnite sa so zamestnancami na farebnej legende — zelená znamená zadarmo, modrá znamená nabíjanie, červená znamená chybu.

Nesprávne: montáž staníc priamo za stenu spálne, pretože hlučnosť je 40 dB. Vpravo: spoločná poloha na stene alebo chodbe; 40 dB je ticho, ale ticho nie je ticho.

Nesprávne: spoliehanie sa na cloud pre aktuálnu kontrolu. Vpravo: udržiavanie koordinácie záťaže na lokálnom RS485 alebo riadiacej linke, aby prežilo sieťové škytavky.

Skúsenosti operátorov z viacbodových lokalít

Facility manažér v kancelárskom areáli neďaleko Mníchova prevádzkuje osem staníc pre 300 zamestnancov. Strop zaťaženia je 45 kW a počas ranného zhonu plug-inov systém upraví dlhé relácie, aby sa zmestil nováčikov; jeho jedinou sťažnosťou je, že počiatočná integrácia backendu trvala celý deň hovorov, kým sa tarifná logika správala podľa očakávania.

Doska 40-poschodovej bytovky v Istanbule inštalovala šesť staníc do podzemnej garáže, kde už bolo trojfázové napájanie. Obyvatelia majú radi správy podľa vlastníkov; tabuľa poznamenáva, že LCD stanice zobrazuje anglické menu, na ktoré sa pýtalo niekoľko starších obyvateľov, a tím ubytovacieho zariadenia vytlačil jednostránkovú kartu v turečtine.

Maloobchodné námestie v Melbourne pridalo štyri stanice vo vstupných radoch. Operátor si účtuje poplatky za reláciu cez backend a tvrdí, že LED pásik je najlacnejším nástrojom zákazníckeho servisu na mieste – vodiči si všimnú voľný priestor z auta. Jeho jediné želanie: dlhší štandardný kábel, hoci pripúšťa, že väčšina vodičov aj tak parkuje na dosah.

Otázky týkajúce sa vyrovnávania zaťaženia od prevádzkovateľov lokality

Otázka: Čo znamená trojfázový vstup pre moju stránku?

Odpoveď: Približne 16A na fázu v troch fázach poskytuje ~11kW, takže žiadna jednotlivá fáza neprenáša veľké zaťaženie 46A.

Otázka: Musia mať všetky stanice na mieste výkon 11 kW?

Odpoveď: Nie. Táto rodina kombinuje jednotky s výkonom 3,5 kW, 7 kW a 11 kW pod jedným koordinovaným stropom zaťaženia.

Otázka: Čo sa stane, keď sa v polovici relácie zapojí nové auto?

A: Skupina prerozdelí v rámci stropu; bežecké relácie môžu krátko klesnúť a kapacita sa vráti, keď autá dokončia.

Otázka: Je 16A na fázu náročné na vedenie?

Odpoveď: Je šetrnejší ako jednofázový 11kW obvod a zachováva rovnomernú fázovú rovnováhu – to je podstata návrhu.

Otázka: Ako pomáha pásik LED na rušnom mieste?

Odpoveď: Zobrazuje stav každej stanice na prvý pohľad z celej parcely, čo šetrí kontroly zamestnancov.

Otázka: Je 40 dB skutočne tichý?

Odpoveď: Tichší ako kompresor chladničky na jeden meter, a preto sa jednotka hodí do kancelárií a obytných stien.

Otázka: Môže jednofázové auto používať túto stanicu?

Odpoveď: Áno, bude sa nabíjať nižšou rýchlosťou pomocou fáz, ktoré môže dosiahnuť; stanica a auto vyjednávajú bezpečný prúd.

Otázka: Čo ak stránka stratí internet?

Odpoveď: Známe karty RFID stále fungujú z miestneho zoznamu, transakcie sa ukladajú a všetko sa nahráva, keď sa odkaz vráti.
