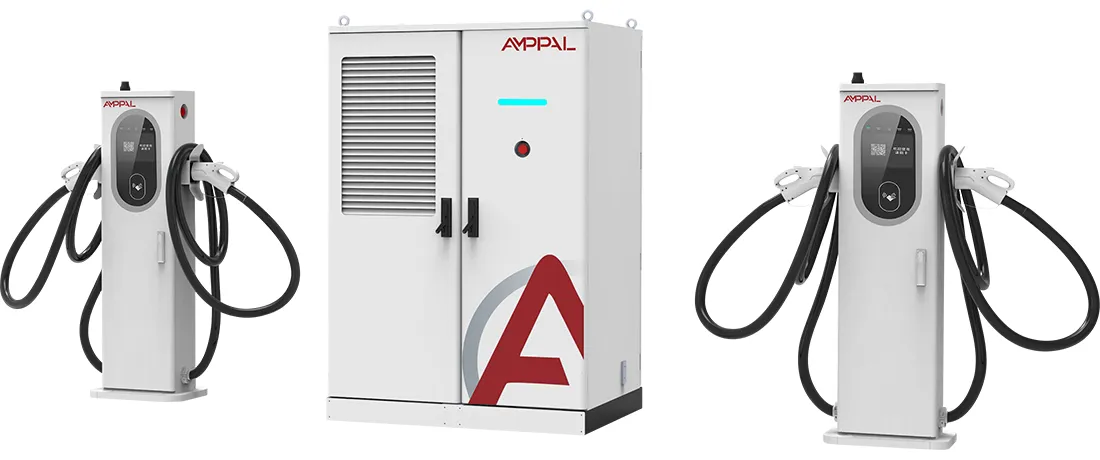

480kW kvapalinou chladený jednosmerný rýchlonabíjací systém pre komerčné siete elektrických vozidiel

480 kW S2 Stack v jednoduchých podmienkach

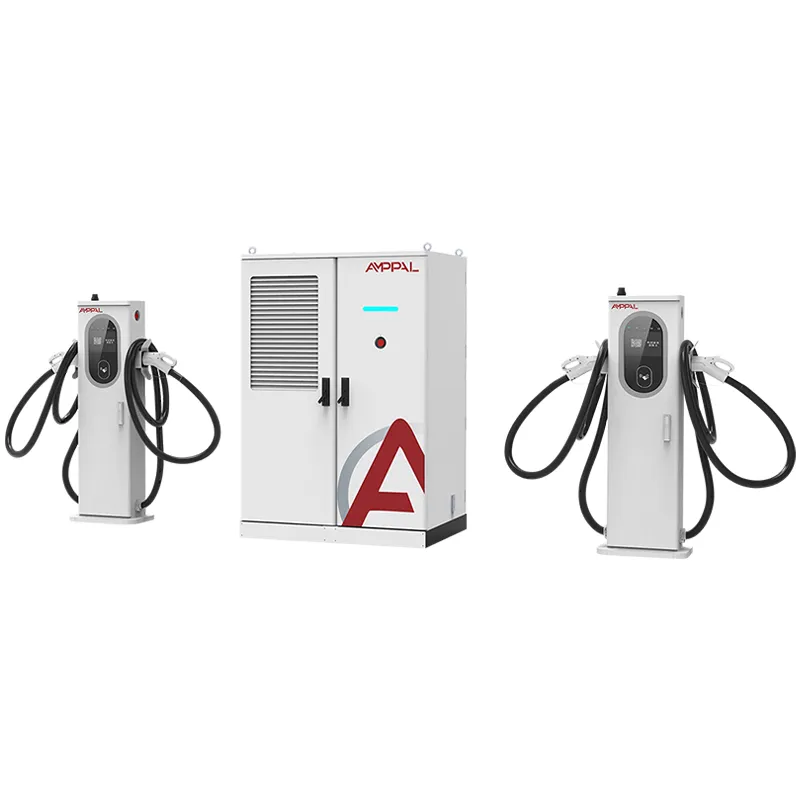

AF-DC-480-LC-S2 je 480kW nabíjací zásobník s jedným zámerným výberom: každý terminál je chladený kvapalinou pri 600 A a chladiaca slučka prechádza cez kábel a pištoľ, nielen cez napájací modul. Hlavná skrinka s rozmermi 1850 x 1850 x 1000 mm privádza prúd do svoriek, ktoré zostávajú dostatočne tenké, aby ich vodič mohol zdvihnúť jednou rukou.

Fyzika je neúprosná. 600A jednosmerný prúd cez meď potrebuje približne 240 mm² prierezu vodiča; Vzduchom chladený kábel tejto veľkosti zabalený v izolácii váži asi 7-8 kg na meter a je dostatočne tuhý na to, aby bojoval s používateľom. Pretlačte rovnaký prúd cez tenší kábel a meď prejde 90 °C v priebehu niekoľkých minút.

Chladenie kvapalinou prerušuje tento kompromis. Chladiaca kvapalina cirkuluje vo vnútri plášťa, odvádza teplo preč pri zdroji a umožňuje zmrštenie vodiča na praktickú veľkosť. Výsledkom je ľahká montáž pištole a kábla na pripojenie jednou rukou pri 600 A.

Čo zmenia 600A kvapalinou chladené káble pre vašu stránku

Ergonómia jednej ruky: kvapalinou chladená pištoľ a kábel vážia približne o 60 % menej ako vzduchom chladená zostava dimenzovaná na rovnaký prúd, čo je dôležité počas 16-hodinových pracovných zmien.

Teplota kábla zostáva okolo 40°C pri 600A nepretržite, takže gumový plášť nezmäkne, konektor sa neposúva a kontaktný odpor zostáva stabilný.

Tenšie káble siahajú ďalej: 5-metrový tekutý kábel je skutočne flexibilný, takže jedna koncovka slúži na predné aj zadné nabíjacie porty bez druhej pištole.

Chladiaca slučka je utesnená: malé čerpadlo a chladič vo vnútri terminálu pohybujú chladivom pri stálom prietoku, bez chladiča, bez dopĺňania vody a bez externého potrubia.

Trvalý 600 A je bod: tam, kde sa vzduchom chladené pištole musia znížiť po 15-20 minútach plného prúdu, kvapalinová svorka udrží 600 A tak dlho, ako si vozidlo pýta.

Bazén s výkonom 480 kW za ním umožňuje súčasne ťahať dva 800 V nákladné autá alebo tri sedany bez toho, aby sa navzájom hladovali.

Technické špecifikácie

Päť profilov stránok, ktoré by sa mali pozerať na S2

Vlajkové diaľničné nabíjačky, kde majitelia prémiových EV posudzujú miesto podľa hmotnosti rukoväte a tuhosti kábla.

Skladové pruhy pre elektrické dodávky a nákladné autá s 800 V architektúrou, ktoré ťahajú 600 A po dobu 30-60 minút.

Miesta koridoru, ktoré musia udržiavať rýchle sedenia back-to-back bez tepelného zníženia výkonu.

Tesné mestské podložky, kde by dlhé, tuhé vzduchom chladené káble blokovali priľahlý záliv.

Ukážte stanice, kde operátor chce čo najnižšiu hmotnosť kábla pre starších vodičov.

Vo vnútri kvapalinou chladenej káblovej slučky

Slučka začína vo vnútri terminálu: jednosmerné čerpadlo tlačí chladiacu kvapalinu cez hadicu, ktorá vedie po celej dĺžke plášťa kábla, obaľuje kontaktný blok konektora a vracia sa do malého vzduchom chladeného radiátora. Prietok a vstupná teplota sú monitorované a čerpadlo beží vždy, keď je terminál zapojený, nielen počas nabíjania.

Teplo sa odoberá tam, kde vzniká. Kontaktný blok 600 A, vodič kábla a rukoväť sú všetky umiestnené vo vnútri slučky, takže žiadna z nich nepresahuje približne 45 ° C ani počas dňa s teplotou 50 ° C. Vzduchové chladenie naopak odvádza teplo do plášťa kábla a závisí od okolitého vzduchu, ktorý už môže byť horúci.

Pretože slučka je utesnená a chladiaca kvapalina je nevodivá dielektrická kvapalina, nie je tu žiadna voda, žiadna korózna dráha a žiadne riziko zamrznutia až do -25 °C. AMPPAL špecifikuje typ kvapaliny a hadice a okruh je pred prepravou tlakovo testovaný v továrni.

The Paper Trail: Certifikáty a skúšobné správy

Certifikáty CE, TUV, CB, CCC a UL sa vzťahujú na AF-DC-480-LC-S2 a kvapalinou chladená pištoľ má vlastnú certifikáciu konektora.

Okruh chladiacej kvapaliny je tlakovo testovaný pri 2-násobku prevádzkového tlaku a zostava hadice je testovaná pri 20 000-cyklovom flex teste.

Na každej jednotke sa kontroluje izolačný odpor pri 1000 V DC a uzemnenie.

Tepelná validácia prebieha nepretržite 600 A počas 8 hodín na záťažovej banke, so sondami na kábli, pištoli a konektore.

IP54 podľa IEC 60529 a odolnosť proti prepätiu podľa IEC 61000-4-5 sú súčasťou záznamu o skúške šarže.

Skúšobné protokoly sa dodávajú s dávkou pre colné, poistné a sieťové papierovanie.

Osem výrobných krokov pre skriňu S2

Krycie panely sú rezané laserom na strojoch TRUMPF a tvarované CNC.

Skrine majú vonkajší povrch s práškovým nástrekom.

Výkonové moduly sa montujú na jednosmerné vedenie.

Kvapalinou chladená pištoľ a kábel sú postavené na samostatnej čistej lavici s utesnenou náplňou chladiacej kvapaliny.

Prípojnice a silnoprúdové zväzky sa inštalujú pomocou nástrojov s riadeným krútiacim momentom.

Roboty FANUC umiestňujú moduly a chladiaca slučka sa po zapojení podrobí tlakovej skúške.

Firmvér a profily OCPP sú flashované a prispôsobené vášmu backendu.

Finálnej kontrole a preprave do prepravky predchádza 48-hodinové vyhorenie záťažovej banky pri 480 kW.

Oplatí sa 600A? Priama odpoveď

Kúpte si S2, ak váš web skutočne zaťaží 600A: 800V nákladné autá, prémiové sedany alebo koridor s rýchlymi reláciami back-to-back. Toto je jediná podmienka, pri ktorej sa tekutý káblový hardvér zaplatí sám za seba, zvyčajne do 12 až 18 mesiacov len pri používaní.

Nekupujte ho, ak je vaša prevádzka 400V áut pod 250A. Vzduchom chladená 480kW jednotka alebo zmiešaný terminál S1 budú stáť menej a 600A kvapalinová pištoľ, ktorá nikdy nevidí 600A, je luxus s údržbou. Nekupujte ho, ak váš tím nemôže každých šesť mesiacov vykonať 15-minútovú kontrolu chladiacej kvapaliny.

Ak stále vážite S1 oproti S2, nezabudnite, že S1 má k dispozícii vzduchom chladené koncovky, zatiaľ čo S2 nie. S2 je najčistejšia dlhodobá odpoveď, keď ste sa rozhodli, že stránka je prémiová.

Päť konkrétnych dôvodov, prečo kúpiť S2 od spoločnosti AMPPAL

S2 s výkonom 480 kW je vyrobený v tej istej továrni Yueqing, ktorá dodala 500 kvapalinou chladených jednotiek do projektu zeleného vodíka NEOM v Saudskej Arábii.

Dodacia lehota 15-20 pracovných dní a jedna jednotka MOQ pre skladové konfigurácie.

Kompletné balenie certifikátu a list so špecifikáciami tekutého kábla sa dodávajú s jednotkou.

200+ staníc vo vlastnej operačnej sieti AMPPAL, takže údaje o poruchách v teréne sa vkladajú späť do návrhu.

Ceny EXW, FOB Ningbo alebo CIF s menovaným inžinierom počas životnosti projektu.

Ako sa S2 dodáva: Debny a nakladanie kontajnerov

Hlavná skrinka S2 meria 1850 x 1850 x 1000 mm a dodáva sa v zosilnenej preglejkovej prepravke určenej na stohovanie. Každá kvapalinou chladená koncovka sa pohybuje vo svojej vlastnej krabici vystlanej penou so slučkou chladiacej kvapaliny vopred naplnenou a utesnenou.

Jeden S2 s dvoma terminálmi je štandardné rozloženie kontajnera 40 stôp; prepravka je priskrutkovaná k podlahovým koľajniciam a svorkovnice sú pripevnené vedľa nej. Hrubá hmotnosť súpravy je približne 1300-1500 kg.

Prepravné dokumenty: obchodná faktúra, baliaci list, nákladný list, osvedčenie o pôvode a protokoly o skúške šarže. Citujeme EXW, FOB Ningbo alebo CIF.

Údržba chladiacej kvapaliny je súčasťou záručného balíka

2-ročná záruka sa vzťahuje na zásobník, svorky, moduly a utesnený chladiaci okruh.

Súpravy na dopĺňanie chladiacej kvapaliny a hadicové svorky sa dodávajú do 3-5 pracovných dní; továreň zverejňuje špecifikácie kvapaliny, takže môžete získať miestne zdroje.

Štvrťročné diaľkové kontroly pokrývajú trendy teploty chladiacej kvapaliny, ktoré signalizujú predčasné opotrebovanie čerpadla.

Kontrolný zoznam 6-mesačného servisu (hladina chladiacej kvapaliny, hadicové svorky, opotrebovanie konektora) je k dispozícii v piatich jazykoch.

Vyhradený kanál WhatsApp vás spojí s popredajným technikom, ktorý pozná vaše sériové čísla.

Manipulácia so zbraňami chladenými kvapalinou: Nesprávne vs

Nesprávne: V okruhu sa používa voda z vodovodu alebo všeobecná chladiaca kvapalina. Vpravo: Používajte iba dielektrickú kvapalinu špecifikovanú AMPPAL; od toho závisia tesnenia čerpadla a výkon hadice.

Nesprávne: Medzi jednotlivými reláciami pevne stočte tekutý kábel na zemi. Vpravo: Nechajte ho ležať alebo visieť na dodanom háku; tesné cievky zalomia vnútornú hadicu.

Nesprávne: Predpokladajme, že sa terminál po odpojení sám ochladí. Vpravo: Čerpadlo sa zastaví, keď je pištoľ v doku; udržujte terminál v tieni, aby ste pred ďalším zapojením zabránili prehriatiu.

Nesprávne: Výmena opotrebovanej kvapalinovej pištole za vzduchom chladenú jednotku zo skladu. Vpravo: Svorkovnica S2 je zapojená a chladená pre kvapalinové pištole; použite zodpovedajúcu jednotku 600A.

Nesprávne: Vynechanie šesťmesačnej kontroly, pretože slučka je zapečatená. Vpravo: Skontrolujte hladinu, opotrebovanie svoriek a konektorov; výmena poškodeného čerpadla je oveľa lacnejšia ako výmena roztaveného konektora.

Spätná väzba operátora po šiestich mesiacoch služby 600 A

Holandský koridorový operátor prevádzkoval dva S2 na servisnom stredisku od augusta 2025. Ich operátor nabíjacieho bodu meral teplotu kábla pištole pri 42 °C po 40-minútovej relácii 600 A pri teplote 28 °C a vodiči komentovali rukoväť svetla. Ich sťažnosť: podstavec terminálu je ťažký na zdvihnutie počas údržby podložky.

Vývojár z USA, ktorý testoval kompatibilitu NACS, uviedol, že 5-metrový tekutý kábel dosiahol zadný port snímača bez premiestnenia vozíka, čo neočakávali od 600A pištole. Za hlavné riziko označili dodaciu dobu náhradných dielov a objednali jeden náhradný terminál so zásobníkom.

Austrálske depo prevádzkujúce ťažké cestné nákladné autá tlačilo S2 plných 600 A v trojhodinových oknách. Tepelné údaje sa zachovali, ale inžinier na mieste chcel dlhšiu hadicu; AMPPAL teraz ponúka 7-metrové tekuté káble ako vlastnú riadkovú položku.

Časté otázky týkajúce sa tekutého kábla 600A

Otázka: Prečo je 600A praktický iba pri kvapalinovom chladení?

Odpoveď: Pri 600 A dosahujú straty medi asi 25 kW na 100 metrov kábla a vzduch nedokáže preniesť toto teplo z ručnej pištole.

Otázka: Aká ťažká je zbraň?

Odpoveď: Kompletná kvapalinová zostava je približne o 60 % ľahšia ako ekvivalentná vzduchom chladená zostava, dostatočne ľahká na použitie jednou rukou.

Otázka: Je potrebné vymeniť chladiacu kvapalinu?

Odpoveď: Každé 2 roky alebo 40 000 relácií, podľa toho, čo nastane skôr; továreň dodáva plniacu súpravu.

Otázka: Čo sa stane, ak čerpadlo zlyhá?

Odpoveď: Terminál zníži výkon na bezpečnú úroveň a hlási poruchu cez OCPP; čerpadlo je dielom vymeniteľným na mieste.

Otázka: Dokáže S2 nabíjať dva 800V vozíky naraz?

Odpoveď: Áno, 480 kW bazén sa rozdelí medzi terminály a každý 600 A pruh dostane to, čo požaduje, až do limitu bazéna.

Otázka: Je kábel dostatočne dlhý pre zadné porty?

Odpoveď: Štandard je 5 metrov a 7 metrov je k dispozícii na objednávku.

Otázka: Ovplyvňuje chladné počasie chladiacu kvapalinu?

Odpoveď: Nie. Dielektrická kvapalina je dimenzovaná na -25 °C a slučka je utesnená, takže nehrozí riziko zamrznutia.

Otázka: Aká je dodacia lehota?

Odpoveď: 15-20 pracovných dní pre skladové konfigurácie po potvrdení a uložení.
