Stojanová nabíjacia stanica AC EV s výkonom 7 kW pre obytné komunity

Keď stena nie je možnosťou

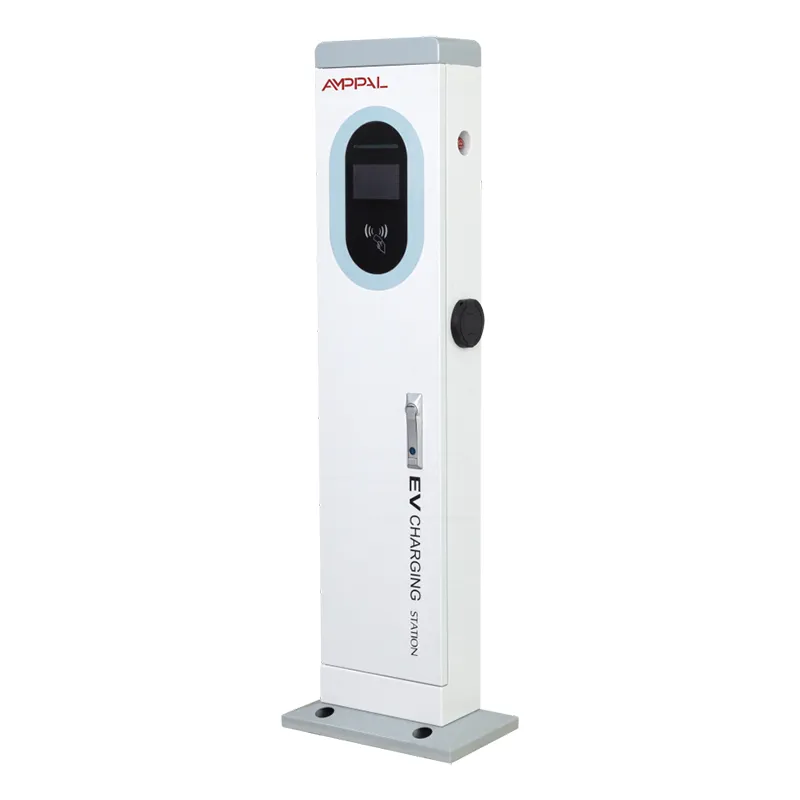

Otvorené parkoviská zriedka majú stenu tam, kde ju potrebujete. Táto medzera je presne to, na čo bol tento produkt postavený. AF-AC-7kW je samostatne stojaca nabíjacia veža: oceľový stĺp s rozmermi 410 x 240 x 1400 mm nesúci jeden 7kW AC nabíjací bod, 5-palcový farebný dotykový displej a platobný a sieťový hardvér v jedinom uzavretom tele.

Inštalácia je zalievanie základov, nie stavebný projekt. Priskrutkujte základnú dosku k betónovej podložke pomocou kotevnej súpravy a vŕtacej šablóny, ktorú dodávame, napájajte vežu 220 V AC +/-20 %, pripojte Ethernet alebo vložte 4G SIM. Žiadna fasáda na vŕtanie, žiadna prenajímajúca stena, o ktorej by ste sa mohli hádať – iba zem, do ktorej môžete liať betón.

V prípade hotelov, ktoré vlastnia svoje parkovacie miesta, nákupných centier s pozemkami alebo samospráv, ktoré pridávajú zátoky pri uliciach, táto sloboda často rozhoduje o tom, či sa spoplatnenie objaví tento štvrťrok alebo budúci rok. Nástenné boxy riešia problém s nabíjaním. Veže riešia problém lokality ako prvé.

Prečo si kupujúci vyberajú tyč cez stenu box

Voľnosť miesta - umiestnite vežu do stredu radu, na koncový rizalit alebo medzi stromy, kdekoľvek parkujú autá, namiesto toho, kde sa nachádza múr.

Ergonómia výšky v stoji – s výškou 1400 mm je obrazovka umiestnená v prirodzenej výške očí, takže vodiči klepajú, platia a odpájajú sa bez toho, aby sa zohýbali alebo hrbili.

Jednoduchá manipulácia s káblom - zbraň visí vo výške pása na puzdre, čo je pre starších vodičov a doručovateľov výrazne pohodlnejšie ako nízka zásuvka.

Jeden utesnený kryt - všetka elektronika žije vo vnútri tela veže IP54, takže na typických miestach nie je potrebná žiadna samostatná rozvodná skriňa.

Viditeľné z celého pozemku – veža sa tu číta z 50 metrov; nástenný box zmizne za zaparkovanými dodávkami a stojí vás chodiacich zákazníkov.

Stopa, ktorá rastie s vami – každá veža v tejto sérii zdieľa rovnakú základňu 410 x 240, takže neskorší prechod na model s dvoma zbraňami môže znova použiť rovnakú podložku.

Technické špecifikácie

Kde si zarába voľne stojaci stĺp

Parkoviská hotela a rezortu s otvoreným povrchom bez fasády budovy v blízkosti zálivov.

Mestské zátoky na uliciach a verejných priestranstvách, kde nie je povolené vŕtať do blízkych budov.

Pracovisko parkoviská na prenajatých pozemkoch - nájomca sa nemôže dotýkať stien, ale môže poliať podložku.

Reštauračné a maloobchodné plochy s rozptýlenými zátokami ďaleko od budovy.

Novovybudované lokality, kde musí byť nabíjanie zapnuté pred dokončením budovy.

Ako funguje veža na mieste

Energia prúdi z vášho 220VAC +/-20% zdroja do veže, cez riadiacu jednotku, von z pištole do jedného vozidla s výkonom až 7 kW - približne 45 km dojazdu za hodinu pre stredne veľké EV a plné nabitie cez noc pre takmer každé európske osobné auto.

Veža sa hlási do backendu operátora cez Ethernet, 4G alebo WiFi pomocou OCPP 1.6 alebo 2.0. 5-palcová obrazovka prevedie vodiča cez pripojenie, overenie, nabitie a potvrdenie; údaje relácie sa dostávajú do cloudu v reálnom čase.

Služba je väčšinou vzdialená. Keď relácia zlyhá, backend to zaznamená a my si prečítame diagnostiku veže cez sieť predtým, než sa rozhodneme, či je potrebná návšteva lokality.

Čo značka CE v skutočnosti vzala

Označenie CE podľa smerníc EÚ o nízkom napätí a EMC so skúšobnou dokumentáciou uchovávanou v evidencii pre dovozcov a colné odbavenie.

IP54 overené v našom laboratóriu a v testovacom dome tretej strany – chránené proti prachu a striekajúcej vode z každého uhla.

96-hodinové testovanie soľným sprejom na kryte s práškovým nástrekom, dimenzované na pobrežné parkoviská.

Úplné funkčné testovanie v menovitom rozsahu -20 °C až +50 °C pred zamrznutím dizajnu.

Každá produkčná jednotka pred balením prebehne záťažový test plus test naviazania platobného terminálu a siete – nejde o náhodnú vzorku.

CE je základná línia; továreň vlastní aj značky CCC, TUV, UL a CB pre ďalšie exportné programy.

Od cievky k veži: Osem krokov v našej továrni

Oceľový plech je rezaný laserom a dierovaný CNC do profilu 410 x 240 vo vlastnej plechovej dielni.

Ohraňovacie lisy TRUMPF skladajú stĺp a roboty FANUC zvárajú švy.

Telo je práškovo lakované; vzorky z každej šarže idú na testovanie soľným postrekom.

Montážna linka AC je vhodná pre riadiaci modul, stykač, 5-palcovú obrazovku a nabíjaciu pištoľ.

Utesnenie sa kontroluje podľa požiadavky IP54, vrátane káblových vstupov a rámu obrazovky.

Každá veža vykonáva funkčný test s odporovou záťažou, potom test platby a siete.

QC podpíše sériové číslo, správu o skúške a dokumenty CE a jednotka je zarezervovaná na odoslanie.

Štandardná dodacia lehota je 15-20 pracovných dní od potvrdenia objednávky; urgentné objednávky idú po dohode do rýchleho pruhu.

Stožiar alebo nástenná skrinka? Úprimné porovnanie

Ak už pevná stena stojí presne tam, kde parkujú autá, kúpte si nástenný box. Stojí to menej – žiadne základy, menej ocele, rýchlejšia inštalácia – a tie tiež predávame. Vyberajte si fakty, nie zvyky.

Dodatočné náklady veže kupujú tri veci: právo vybrať si miesto namiesto dedenia, ergonómiu výšky v stoji, ktorej sa nástenná zásuvka vo výške kolien nevyrovná, a utesnené telo, ktoré prežije veľkú premávku lepšie ako krabica priskrutkovaná k stene nakladacej rampy.

Kto by si to nemal kupovať: nájomníci, ktorí nevedia liať betón, miesta, ktoré potrebujú nabíjanie len niekoľko týždňov, alebo kupci, ktorých jedno auto sa nabíja cez noc v poriadku z bežnej zásuvky. Pre nich je veža oceľová, ktorú nepotrebujú.

Čo AMPPAL prináša, čo predajca nedokáže

Priamo v továrni od spoločnosti Zhejiang Anfu New Energy Technology Co., Ltd. v Yueqing – čínskom hlavnom meste elektrickej energie – založenej v roku 2014.

Národný malý obrovský podnik s viac ako 260 zamestnancami a samostatnými montážnymi linkami na striedavý a jednosmerný prúd.

Viac ako 1 000 000 kusov dodaných do roku 2024, exportovaných do 40+ krajín od Spojených arabských emirátov a Nemecka po Malajziu a Mexiko.

Automatizované linky od spoločností FANUC a TRUMPF plus vlastné CNC dierovanie, ohýbanie a rezanie laserom.

OEM a ODM vítané - vlastné farby, logá, platobné značky a obaly, pričom MOQ sa prerokuje na projekt.

Balenie, kontajner a obchodné podmienky

Každá veža sa dodáva vo vertikálnej drevenej prepravke s veľkosťou 1400 mm s vnútorným vystužením okolo obrazovky a rámu. Kotviace skrutky, vŕtacia šablóna a montážny materiál putujú do tej istej prepravky, takže na mieste nič nečaká na druhú zásielku.

Dĺžka 1400 mm mení plánovanie kontajnerov v porovnaní s nástennými boxmi: prepravky ležia naplocho a stohujú a 20-ftový kontajner zvyčajne zaberá 60-80 veží v závislosti od rozmerov prepravky; uvádzame prepravné za prepravku.

Štandardne uvádzame FOB Ningbo alebo Shanghai, pričom EXW a CIF sú k dispozícii na požiadanie. Dokumenty zahŕňajú obchodnú faktúru, baliaci list, nákladný list a kópiu certifikátu CE.

Záruka a podpora po doručení

2-ročná záruka na vežu, obrazovku a platobný modul, pokrývajúca chyby materiálu a spracovania.

Náhradné diely - obrazovky, pištole, ovládacie dosky - skladom a expedujeme na požiadanie.

Vzdialená diagnostika cez 4G alebo Ethernet; väčšina chýb softvéru a konfigurácie je opravená bez návštevy lokality.

Rada pre údržbu: pištoľ a puzdro kontrolujte štvrťročne a raz ročne znova dotiahnite kotviace skrutky.

Kompletná dokumentácia - používateľská príručka, inštalačný výkres a sprievodca nastavením OCPP - sa dodáva s každou jednotkou.

Päť inštalačných chýb, ktoré sa opakujú

Nesprávne: priskrutkujte základňu rovno na asfalt. Vpravo: nalejte betónovú podložku pomocou dodanej šablóny a nechajte ju úplne vyschnúť pred zaťažením veže.

Nesprávne: medzi sedeniami nechajte zbraň ležať na zemi. Vpravo: vždy ho vráťte do puzdra - konektor je časť, ktorá sa opotrebuje ako prvá.

Nesprávne: spoliehajte sa len na WiFi na vzdialenom pozemku. Vpravo: vložte 4G SIM kartu, aby platby fungovali aj po páde kancelárskeho smerovača.

Nesprávne: umiestnite vežu na miesto, kde sa k nej dostane cúvacie auto. Vpravo: umiestnite ho na vzdialený koniec zálivu alebo pridajte stĺpik.

Nesprávne: zabudnite na každoročnú kontrolu krútiaceho momentu. Vpravo: každých 12 mesiacov znova utiahnite kotviace skrutky a ak uvidíte stopy vody, základnú dosku znova utesnite.

Čo hovoria prevádzkovatelia stránok po roku

Majiteľ hotela v chorvátskom Splite na jar 2024 umiestnil na svojom pozemku na otvorenom dvore tri veže. Vybral si ich, pretože v blízkosti zálivov nemá budova žiadnu použiteľnú fasádu. Jeho sťažnosť sa týka odleskov obrazovky na poludnie – vyriešila to antireflexná fólia – ale počas dvoch letných období intenzívneho používania hosťami hlási nulové hardvérové ​​chyby.

Distribútor v Kuala Lumpur predal desať jednotiek povrchovým parcelám maloobchodnej skupiny. Inštalatér si vŕtaciu šablónu pochvaľoval – jeho posádka dokončila každý základ za ráno. Malý problém: kábel pištole je u niektorých SUV krátky na konci dlhého zálivu.

Obec v Spojených arabských emirátoch prevádzkuje dvanásť veží na podložkách pri uliciach. Po 14 mesiacoch sa v denníku údržby zobrazí jedna výmena dotykovej obrazovky a nič iné. Stále znovu utesňujú základovú dosku každé obdobie dažďov, čo je formalita, ktorú dodržiavajú.

Otázky, ktoré kladú kupujúci vo veži prvýkrát

Otázka: Bude táto veža nabíjať každé EV?

Odpoveď: Každé EV predávané v Európe so zásuvkou typu 2 sa bude nabíjať z nej; palubná nabíjačka auta rozhoduje o presnej rýchlosti až do stropu 7 kW veže.

Otázka: Aký základ to potrebuje?

Odpoveď: Betónová podložka naliata na vŕtaciu šablónu, ktorú dodávame s jednotkou; typické podložky sú asi 500 x 500 mm a kotviace skrutky sa dodávajú v prepravke.

Otázka: Je nástenná skrinka lacnejšia?

Odpoveď: Áno, približne o 20 – 30 % lacnejšie kúpiť a nainštalovať tam, kde existuje dobrá stena – cena veže platí za stĺp, základovú súpravu a slobodu výberu miesta.

Otázka: Môže obrazovka prežiť priame slnečné svetlo?

Odpoveď: Dá sa čítať za denného svetla, hoci počúvame len ostré poludňajšie oslnenie; antireflexná fólia je lacná oprava.

Otázka: Je IP54 dostatočné na vonkajšie použitie?

Odpoveď: Áno do dažďa a postriekania - IP54 blokuje prach a striekajúcu vodu. Úplne ponorené lokality by potrebovali vyššie hodnotenie, ktoré nepotrebuje takmer žiadne parkovisko.

Otázka: Ktoré krajiny akceptujú označenie CE?

Odpoveď: Všetky krajiny EÚ a EHP plus mnoho ďalších, ktoré akceptujú CE ako vstupný certifikát; továreň tiež vlastní CCC, TUV, UL a CB pre iné trhy.

Otázka: Môžem túto 7kW vežu upgradovať neskôr?

Odpoveď: Základňa s rozmermi 410 x 240 je zdieľaná v celej sérii, takže miesto sa môže presunúť do veže s dvoma zbraňami na rovnakej podložke - samotná 7kW jednotka nie je možné inovovať v teréne.

Otázka: Ako dlho od objednávky po doručenie?

Odpoveď: Štandardne 15-20 pracovných dní, preprava z Ningbo alebo Šanghaja, s kompletným balíkom dokumentov vrátane certifikátu CE.
