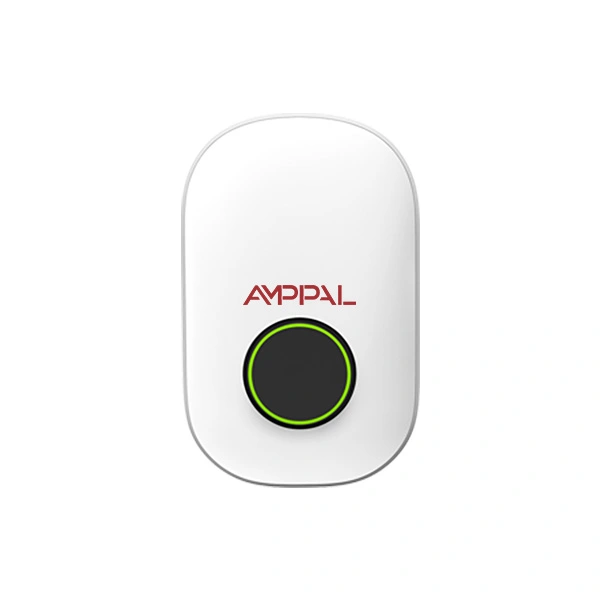

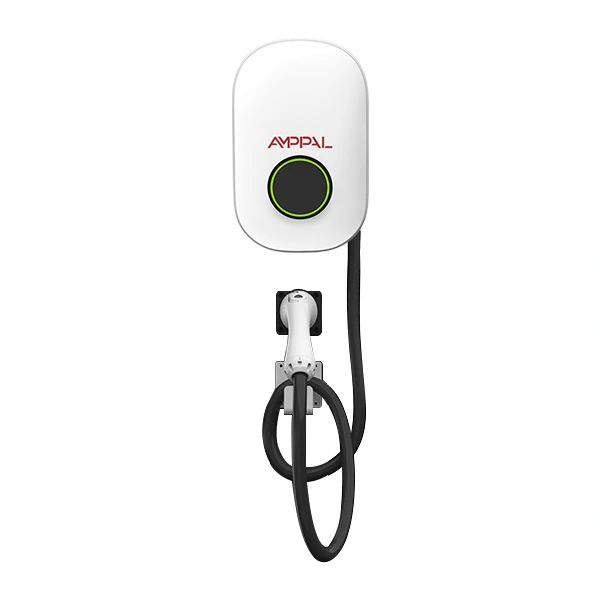

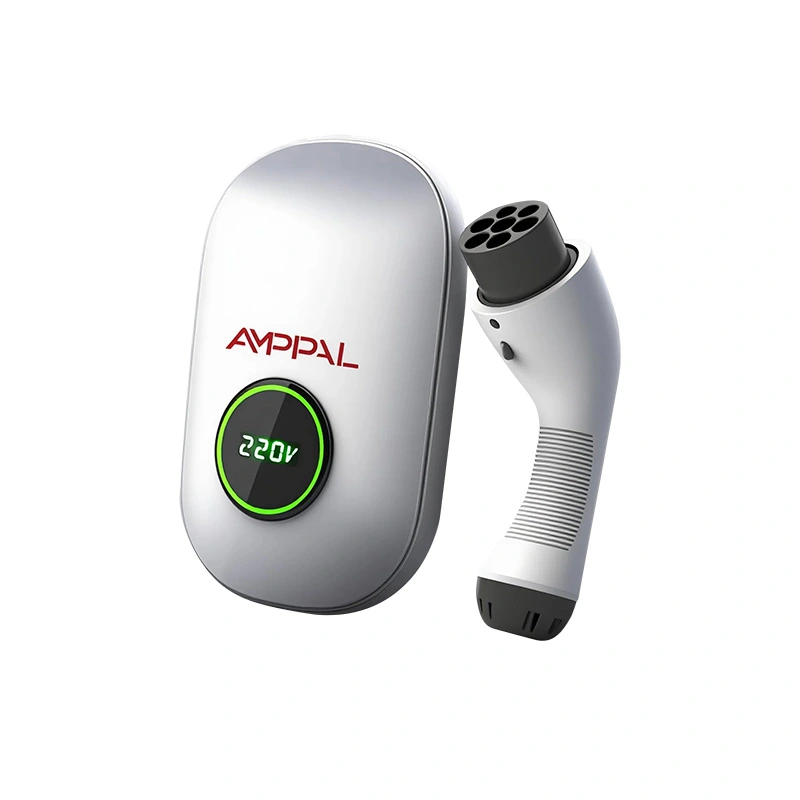

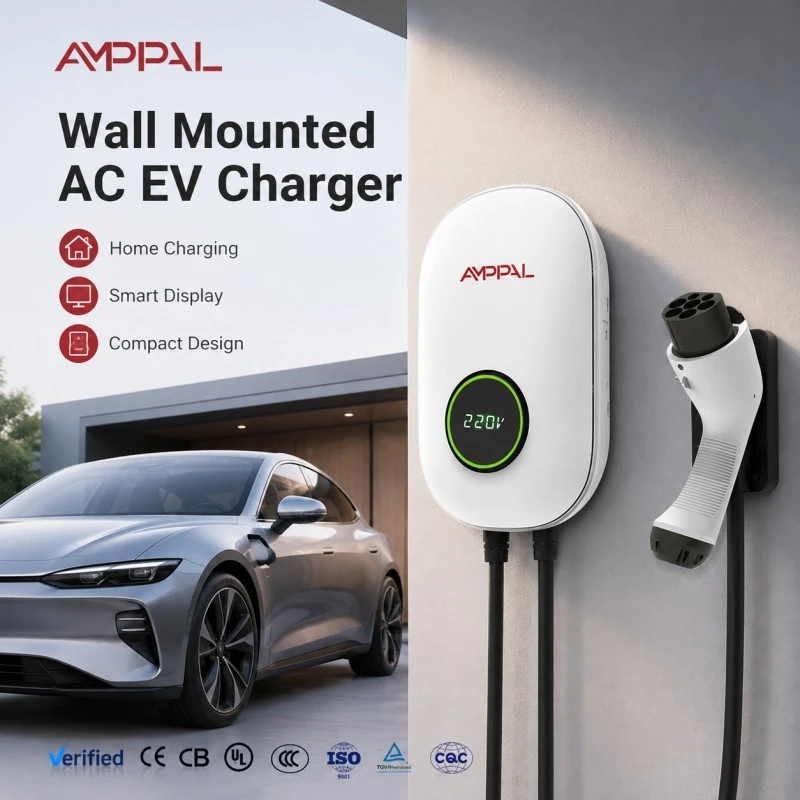

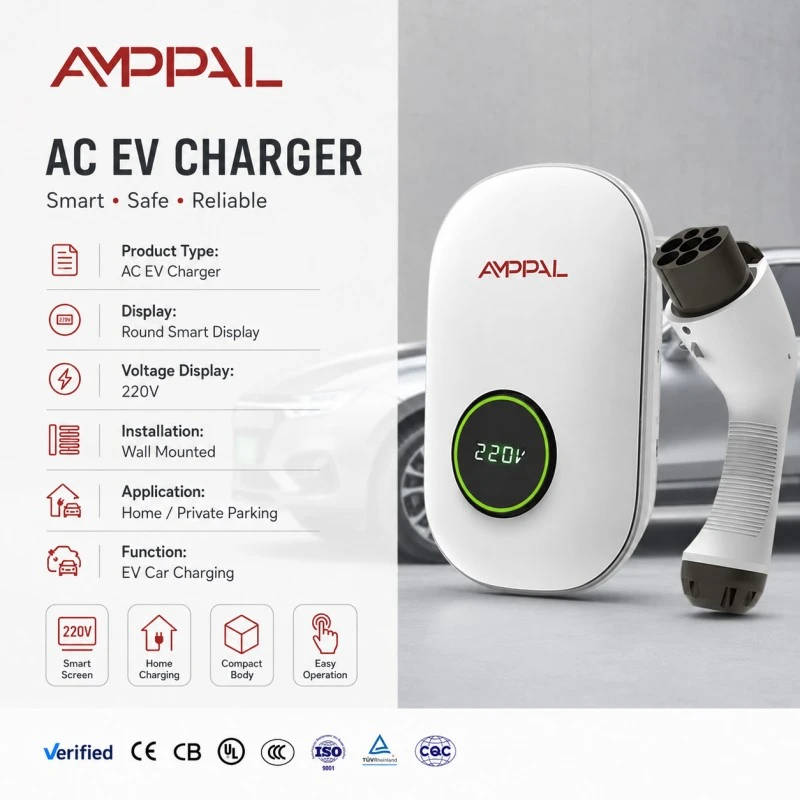

11kW prenosná AC EV nabíjačka na domáce a komerčné použitie

Prečo sa 11 kW stalo európskym štandardom

O výkone nabíjačky rozhoduje bytový fond. V Nemecku, Rakúsku, Škandinávii, krajinách Beneluxu a veľkej časti strednej Európy sú domácnosti štandardne vybavené trojfázovým napájaním 400 V. Napájajte nástennú skrinku 16A na každú z troch fáz a získate 11kW – žiadna aktualizácia napájania, žiadna špeciálna aplikácia.

Prenosná AC EV nabíjačka s výkonom 11 kW na domáce a komerčné použitie má z praktického dôvodu výkon 11 kW a nie nejaké okrúhlejšie znejúce číslo. AF-AC-11-B-A-O-1/2-SF je dimenzovaný na to, čo už môže poskytnúť európska domáca rozvodná doska.

Stojí za to mať jasno vo fyzike. Jedenásť kilowattov nie je rýchle nabíjanie. Vracia približne 50-60 km dojazdu za hodinu, čo zaplní takmer každé auto cez noc. Ak potrebujete batériu nabitú za dvadsať minút, potrebujete jednosmerný prúd a žiadny AC nástenný box za žiadnu cenu to nespraví.

Čo vám trojfázový kupuje za jednofázový box

Zhruba 1,6-násobok nabíjacej rýchlosti 7,4 kW jednofázovej jednotky, bez zvýšenia jednofázového prúdu – stále len 16 A na každej nohe.

Vyvážený ťah cez L1, L2 a L3. Vaša rozvodná doska vidí rovnomerné zaťaženie a nie jednu fázu nesúcu všetko, čo je dôležité, ak sa nabíjajú aj susedia.

Nižší prúd na vodič znamená menej tepla v kábli a svorkách počas dlhého nabíjania.

Kompatibilné s 11kW palubnými nabíjačkami namontovanými na väčšine elektromobilov na európskom trhu – namiesto toho, aby ste ho škrtili, používate plnú kapacitu AC auta.

Krytie IP65 a rozsah -30°C až +50°C, takže severská zima alebo nekrytá stena v Alpách je v rámci špec.

304 × 191 × 95 mm a dostatočne ľahký na to, aby ho mohla namontovať jedna osoba, napriek tomu, že ide o trojfázovú jednotku.

Technické špecifikácie

Domy a budovy Toto vyhovuje

Nemecké, rakúske a švajčiarske rodinné domy: trojfázový je štandardom v spotrebnej jednotke, takže 11 kW zvyčajne nepotrebuje žiadne zapojenie.

Škandinávske vlastnosti s vonkajším parkovaním: trieda -30 °C a telo IP65 zvládajú nekrytú inštaláciu počas zimy.

Holandské a belgické radové bývanie: dostatočne kompaktné pre úzku bočnú stenu alebo spoločnú vstupnú chodbu.

Malé bytové domy s dvomi alebo tromi jednotkami: vyvážené trojfázové zaťaženie udržuje zásobovanie budovy v medziach.

Firemné auto zaparkované u zamestnanca: 11 kW cez noc pokrýva celý pracovný deň jazdy a denník APP poskytuje čistý záznam o preplatení výdavkov.

Ako jednotka zvláda trojfázové napájanie

Wallbox prepína AC do vozidla; konverzia na jednosmerný prúd prebieha vo vnútri palubnej nabíjačky auta. To, čo jednotka v skutočnosti riadi, je pilotný signál – hovorí autu, koľko prúdu môže inštalácia bezpečne poskytnúť, a podľa toho sa auto obmedzí.

Pred zopnutím stýkača jednotka skontroluje uzemnenie a potvrdí, že vozidlo je správne pripojené a uzamknuté. Počas sedenia stupeň detekcie zvyškového prúdu sleduje úniky jednosmerného a striedavého prúdu, čo je požiadavka, ktorá zachytí lacnejšie dovozy predávané do Európy.

Ak jedna fáza vypadne – čo nie je neobvyklé na vidieckych zásobách – jednotka zistí nerovnováhu a zastaví sa, namiesto toho, aby pokračovala na dvoch nohách. Táto ochrana je dôvodom, prečo sa zlyhanie fázy stane zaznamenanou udalosťou vo vašom telefóne namiesto poškodenej palubnej nabíjačky.

Súlad pre európsky trh

Zhoda CE vzťahujúca sa na smernice o nízkom napätí a EMC, s technickým súborom pre každý modelový rad.

Každá jednotka sa pred zabalením podrobuje testovaniu dielektrickej odolnosti a kontinuity uzemnenia – ide o 100 % testovanie, nie odber vzoriek v dávkach.

Overenie IP65 vodným lúčom, nielen sprejom. Druhá číslica je to, čo ho oddeľuje od jednotiek IP54, ktoré dominujú rozpočtovej časti trhu.

Tepelné cykly medzi -30°C a +70°C na výrobných vzorkách, odrážajúce skladovacie a prevádzkové extrémy severoeurópskych inštalácií.

Ochrana proti zvyškovému prúdu testovaná na detekciu porúch striedavého prúdu aj 6 mA jednosmerného prúdu, ktorá zodpovedá tomu, čo musia európski inštalatéri overiť pri uvedení do prevádzky.

Každú jednotku sprevádza záznam o skúške so sériovým číslom, čo zjednodušuje záležitosti, ak stavebný inšpektor požaduje dôkazy.

Výrobná cesta

1. Nasávanie komponentov – stýkače, moduly RCD, ovládače a kryty skontrolované podľa špecifikácií predtým, ako sa dostanú na sklad.

2. Lisovanie a kontrola krytu — polykarbonátový kryt je kontrolovaný na rovinnosť tesnenia, pretože od toho závisí IP65.

3. Tesnenie – tesnenia sú usadené a overené, nie jednoducho spadnuté na miesto.

4. Montáž elektroniky – ovládač, stýkač a RCD stupeň namontovaný na našej AC linke; zaznamená sa koncový krútiaci moment.

5. Načítanie firmvéru a kalibrácia pilotného signálu oproti simulátoru referenčného vozidla.

6. Testovanie elektrickej bezpečnosti – dielektrická pevnosť, izolačný odpor, uzemnenie, overenie vypnutia RCD.

7. Test vodným lúčom IP65 na vzorkách jednotiek z každej šarže, pričom kryt sa následne otvoril, aby sa potvrdilo suché vnútro.

8. Funkčné namáčanie, balenie do kartónov pripravených na predaj a paletizácia na export.

Mali by ste si kúpiť 11 kW alebo 7,4 kW?

Pred rozhodnutím skontrolujte dve veci: vaše zásoby a vaše auto. Ak je vaša spotrebná jednotka jednofázová, tento model nie je tou správnou kúpou a modernizácia domácej siete na trojfázovú sa len zriedka oplatí len kvôli nabíjaniu – kúpte si radšej 7 kW jednofázovú verziu.

Potom skontrolujte auto. Vozidlo s palubnou nabíjačkou 7,4 kW odoberie z tejto jednotky 7,4 kW a nie viac. Platili by ste za kapacitu, ktorú auto nemôže využiť. Do tejto kategórie spadá veľa populárnych modelov, takže sa to oplatí skôr potvrdiť ako predpokladať.

Ak sú začiarknuté obe políčka – trojfázové napájanie a auto s výkonom 11 kW – je to správna voľba a batériu naplní približne za dve tretiny času jednofázovej jednotky.

Body, ktoré treba zvýšiť u iných dodávateľov

Požiadajte konkrétne o druhú číslicu hodnotenia IP. IP65 odoláva prúdeniu vody; IP54 zvláda striekanie. Na odkrytej európskej stene sa tento rozdiel prejaví do dvoch zím.

Opýtajte sa, či je zabudovaná detekcia zvyškového prúdu 6 mA DC alebo či je potrebné externé zariadenie. Naša je integrovaná.

Opýtajte sa na správanie pri strate fázy. Jednotka, ktorá beží na dve fázy, môže poškodiť palubnú nabíjačku vozidla.

Opýtajte sa, čo sa stane bez internetu. Táto jednotka je ovládaná cez Bluetooth priamo z telefónu, takže funguje úplne bez siete.

Obchodné podmienky tu: MOQ 1 jednotka pre štandardné zostavy, výroba 15-20 pracovných dní, 2-ročná záruka, vlastné značky dostupné od 100 jednotiek.

Balenie a preprava do Európy

11kW prenosná nástenná nabíjacia jednotka AC EV na rezidenčné a komerčné použitie sa dodáva v tlačenej škatuli s rozmermi približne 380 × 260 × 150 mm s hmotnosťou približne 4,5 kg vrátane kábla, s lisovanými penovými vložkami a vrecúškom s vysúšadlom.

Kartóny sa balia po 20 ks na paletu na tepelne upravenom dreve bez fumigácie, zabalené do strečovej fólie a páskou. 20-stopový kontajner pojme približne 1800 jednotiek; menšie množstvá sa dobre pohybujú LCL alebo vzduchom vzhľadom na nízku hmotnosť.

Posielame EXW, FOB Ningbo alebo Šanghaj, CIF a DDP do väčšiny destinácií EÚ. Dokumentácia obsahuje obchodnú faktúru, baliaci list, vyhlásenie o zhode CE, protokol o skúške so sériovým číslom a osvedčenie o pôvode. Pre distribútorov môžeme vytlačiť maloobchodné obaly vo vašej vlastnej značke a jazyku.

Záruka a nepretržitá podpora

Dvojročný štandard na kompletnú jednotku, ktorá zahŕňa stykač, RCD stupeň, ovládač a kryt.

Poruchy sú zvyčajne diagnostikované z denníka udalostí aplikácie APP – inštalatéri nám pošlú snímku obrazovky a my identifikujeme príčinu bez návštevy lokality.

Náhradné jednotky alebo diely sa odosielajú do 48 hodín od potvrdenej poruchy, zvyčajne 3-5 pracovných dní do Európy kuriérom.

Dodáva sa návod na inštaláciu, schéma zapojenia a kontrolný zoznam uvedenia do prevádzky v angličtine; Pre objemové objednávky je k dispozícii nemecká, francúzska a holandská verzia.

Okrem ročnej vizuálnej kontroly kábla, tesnenia a svoriek nie je potrebný žiadny rutinný servis.

Chyby pri inštalácii, ktorým sa oplatí vyhnúť

Nesprávne: predpokladať, že dom je trojfázový, pretože ulica je. Vpravo: pred objednaním otvorte spotrebnú jednotku a potvrďte tri živé vodiče.

Nesprávne: pripojenie cez existujúci zdieľaný okruh. Vpravo: spustite vyhradený trojfázový obvod s vlastným ističom a prúdovým chráničom dimenzovaným na inštaláciu.

Nesprávne: spoliehanie sa na IP65, aby prežilo tryskové umývanie na blízko. Vpravo: pri štandardnom teste je utesnený proti prúdeniu vody, ale nemierte tlakovým čističom priamo na švy krytu.

Nesprávne: montáž s káblovým vstupom smerom nahor. Vpravo: postupujte podľa orientácie v návode. Voda sleduje kábel a bazény na akomkoľvek vstupnom bode otočenom k ​​oblohe.

Nesprávne: vynechanie kontroly rotácie fáz. Správne: overte si to pri uvádzaní do prevádzky – jednotka namiesto nabíjania hlási poruchu a odvolanie, ktorému sa dá predísť, stojí dennú sadzbu inštalatéra.

Spätná väzba od európskych inštalácií

Inštalačný technik v Dolnom Sasku ich od začiatku roku 2025 namontoval okolo štyridsať do novostavieb. Jeho praktická poznámka: na kompaktnom tele záleží viac, ako naznačuje technický list, pretože nemecké technické miestnosti sú preplnené a veľká nástenná skrinka často štandardne končí vonku.

Majiteľ domu v Tromsø, hlboko za polárnym kruhom, oznámil, že jednotka prešla dvoma zimami bez poruchy, hoci si všimol, že telefónna aplikácia sa v hlbokom mraze pripája pomaly, kým sa elektronika zahreje. Odovzdali sme to firmvérovému tímu; ide o prebudenie Bluetooth, nie o problém s nabíjaním.

Správca nehnuteľnosti v Rotterdame, ktorý prevádzkuje šesť jednotiek v troch budovách, uviedol, že rozhodujúcim faktorom bol vyvážený trojfázový odber – na zásobovanie budovy by nebolo možné použiť šesť jednofázových nabíjačiek, ktoré by všetky zaťažovali tú istú nohu.

Bežné otázky

Otázka: Ako zistím, či mám doma trojfázový?

Odpoveď: Skontrolujte, či na spotrebnej jednotke nie sú tri vodiče pod napätím, alebo sa pozrite na svoj elektromer – trojfázové elektromery ukazujú oddelené hodnoty pre každú fázu. Váš elektrikár to môže potvrdiť za pár minút.

Otázka: Čo ak moje auto má iba 7,4 kW AC?

Odpoveď: Bude sa nabíjať výkonom 7,4 kW. Nič nie je poškodené, ale platíte za kapacitu, ktorú nemôžete využiť – kúpte si radšej jednofázový model.

Otázka: Ako dlho trvá úplné nabitie?

A: Približne 50-60 km dosahu za hodinu. Batéria s kapacitou 60 kWh z 20 % na plnú kapacitu trvá približne päť hodín.

Otázka: Potrebuje internet?

Odpoveď: Nie. Ovládanie Bluetooth funguje medzi telefónom a nabíjačkou bez siete. WiFi je voliteľné, ak chcete viditeľnosť na diaľku.

Otázka: Je vhodný na vonkajšiu montáž v Škandinávii?

Odpoveď: Áno – IP65 a dimenzované do -30 °C. Dodržujte montážnu orientáciu v návode, aby sa voda nemohla hromadiť na vstupe kábla.

Otázka: Ktorý konektor je namontovaný?

A: Typ 2, európsky štandard. Dĺžka kábla je štandardne 5 metrov.

Otázka: Potrebujem ďalší RCD?

A: Jednotka integruje detekciu zvyškového prúdu AC a 6 mA DC. Váš inštalačný technik by mal stále potvrdiť, že predradená ochrana spĺňa miestne predpisy pre elektroinštaláciu.

Otázka: Môžem to mať značkové?

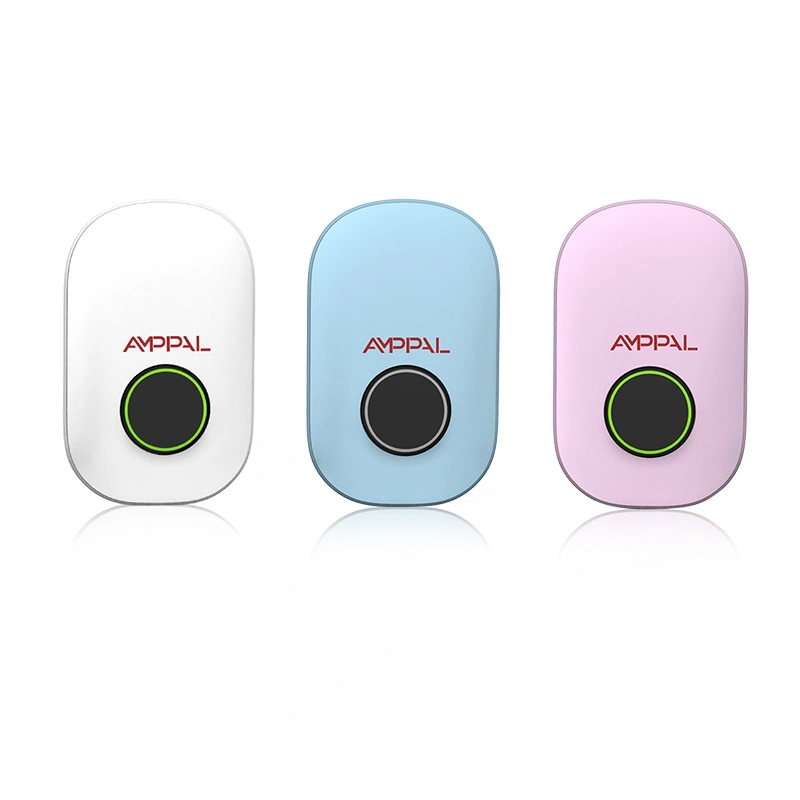

Odpoveď: Áno – logo, farba krytu a vytlačené maloobchodné balenie od 100 jednotiek s dodacou dobou 25 – 30 pracovných dní.
