10kWh systém na ukladanie energie z domácej batérie pre zálohovanie a solárnu energiu

Ľudia často porovnávajú 10kWh záložný a solárny systém domácej batérie na ukladanie energie podľa kilowatthodín, ale to je len polovica rozhodnutia o kúpe. Druhá polovica je, či batéria dokáže komunikovať s už nainštalovaným meničom. Ak nie, batéria nemusí fungovať tak, ako má.

10kWh systém na ukladanie energie z domácej batérie pre zálohovanie a solárnu energiu pokrýva obe strany. Šesť kapacít od 2,56 kWh do 10,24 kWh umožňuje dimenzovanie podľa meranej spotreby domácnosti a nie podľa nominálnej hodnoty. Tri napäťové platformy – 25,6 V, 48 V a 51,2 V – zodpovedajú bežným vstupným rozsahom hybridných meničov.

Komunikácia je štandardne RS485, RS232 a CAN na každom variante, s možnosťou WiFi, 4G a Bluetooth. Články sú LFP v hliníkových puzdrách s hodnotením nad 6000 cyklov pri 0,5 °C a 25 °C so zachovaním aspoň 80 % kapacity.

Kde sa líši šesť variantov

Pre 10kWh záložný a solárny systém domácej batérie je 2,56kWh k dispozícii dvoma spôsobmi: 25,6V100Ah (8S1P) alebo 51,2V50Ah (16S1P). Rovnaká energia, iné napätie; výber by mal byť založený skôr na vstupnom okne DC meniča než na cene.

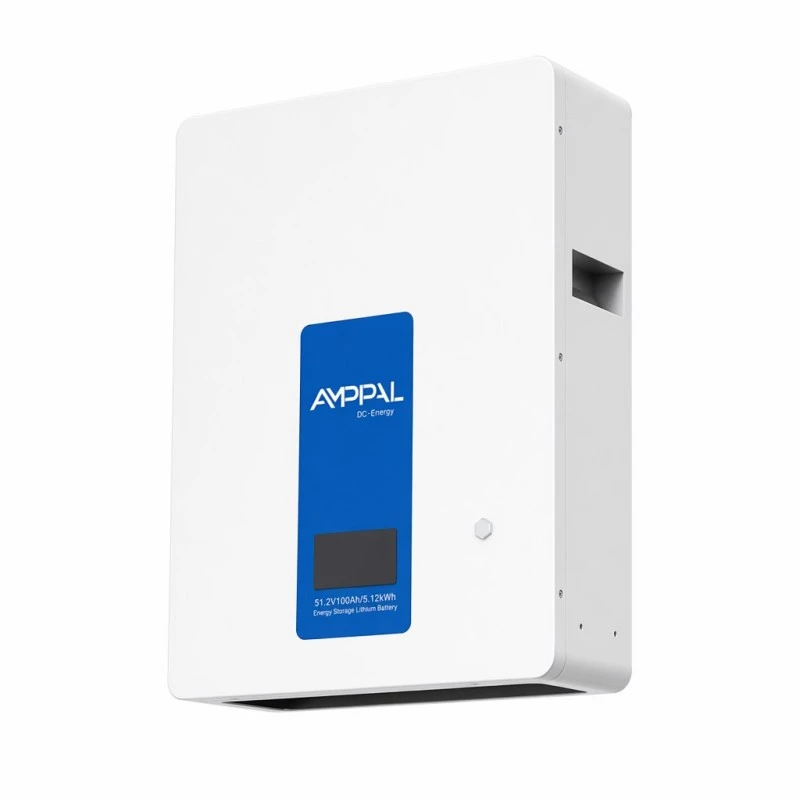

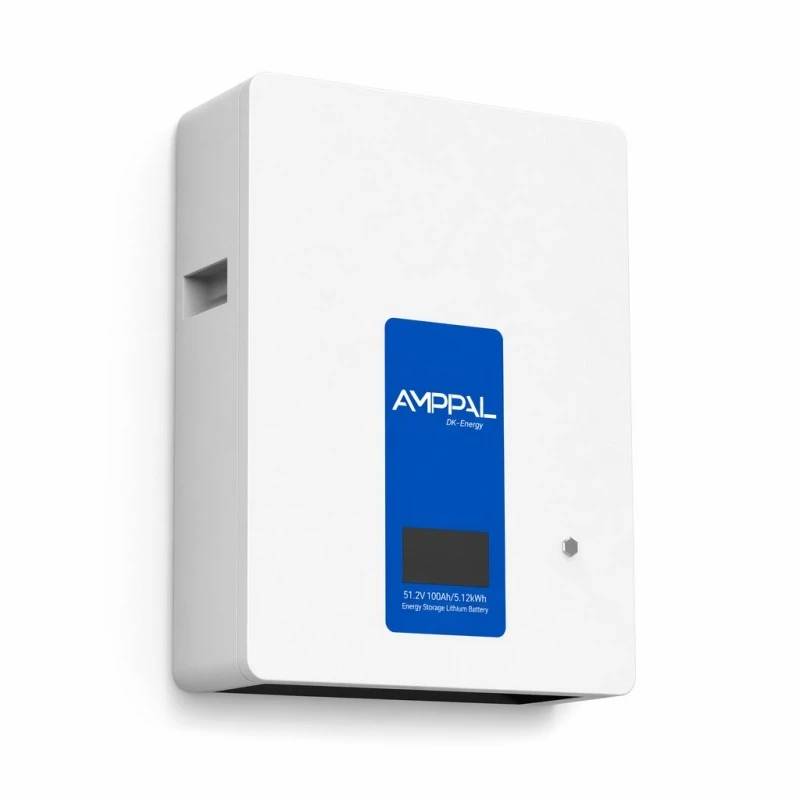

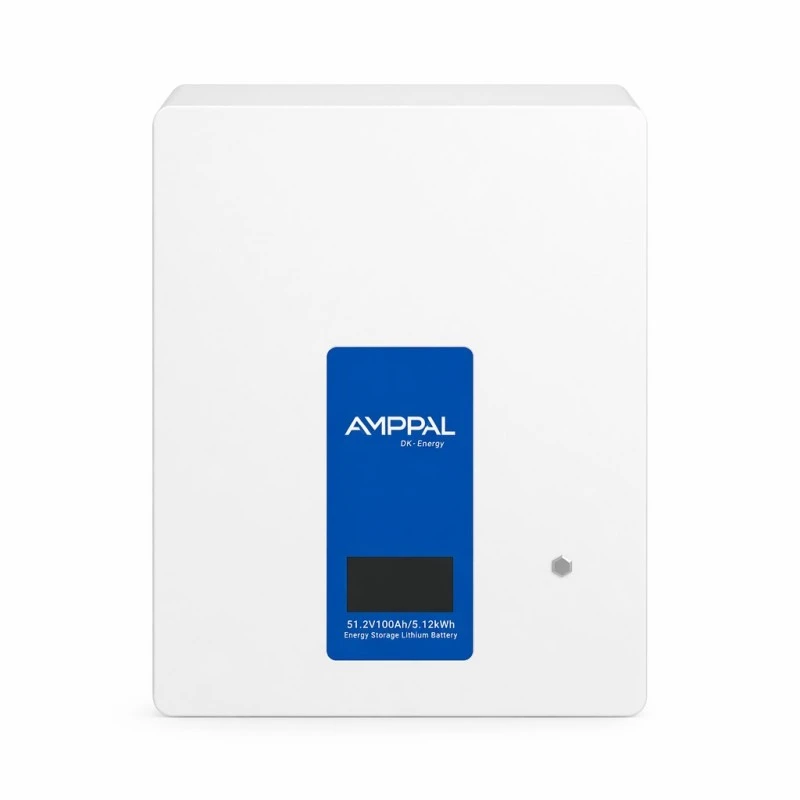

4,8 kWh (48V100Ah, 15S1P) a 5,12kWh (51,2V100Ah, 16S1P) zdieľajú karosériu s rozmermi 440*585*170 mm pri hmotnosti 42 kg a 46 kg. 48V jednotka vyhovuje starším invertorom špecifikovaným okolo okna 40,5-54VDC.

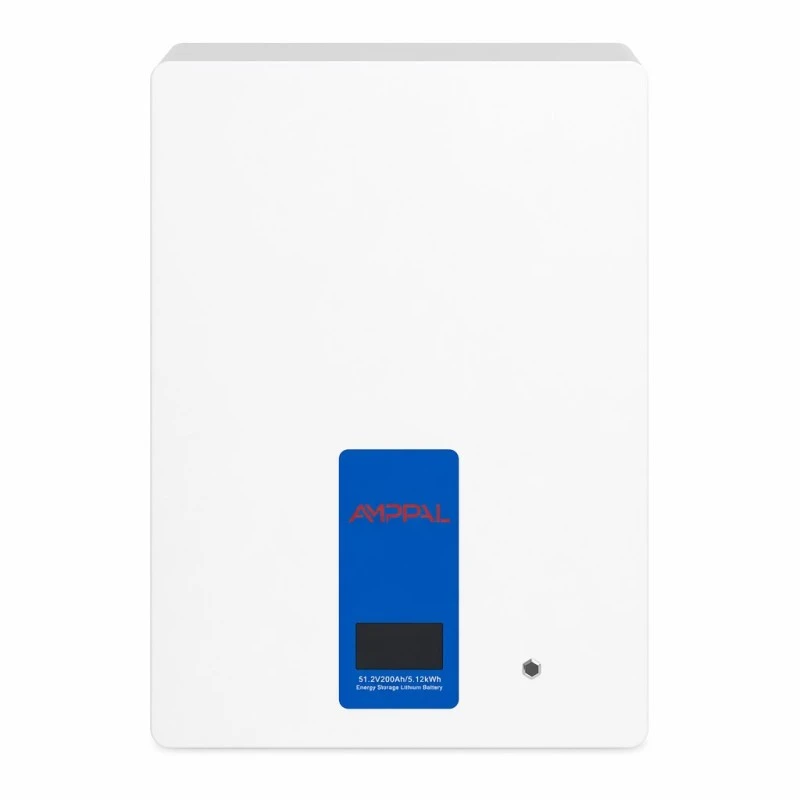

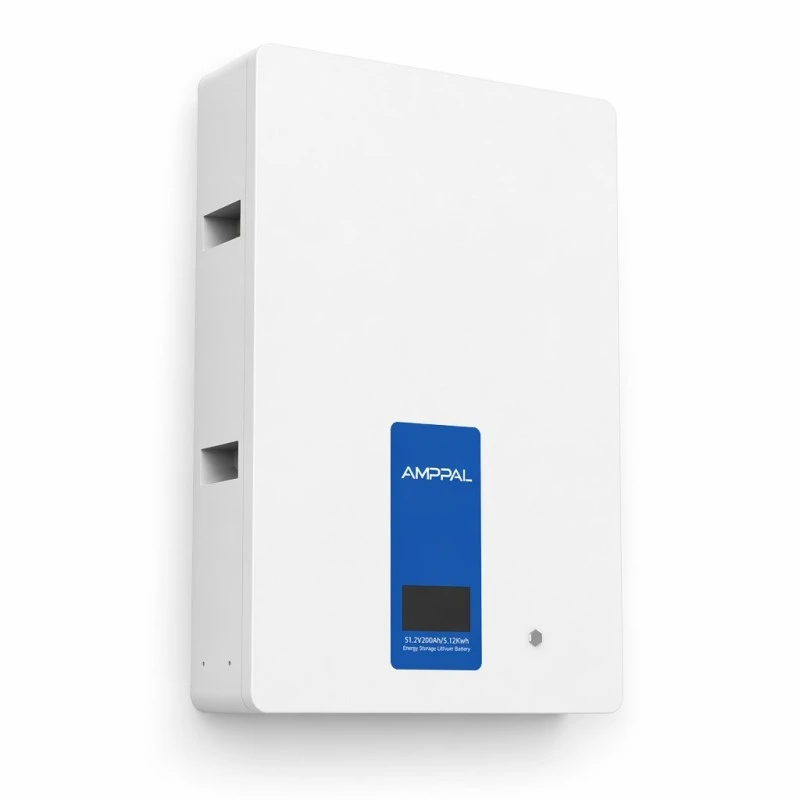

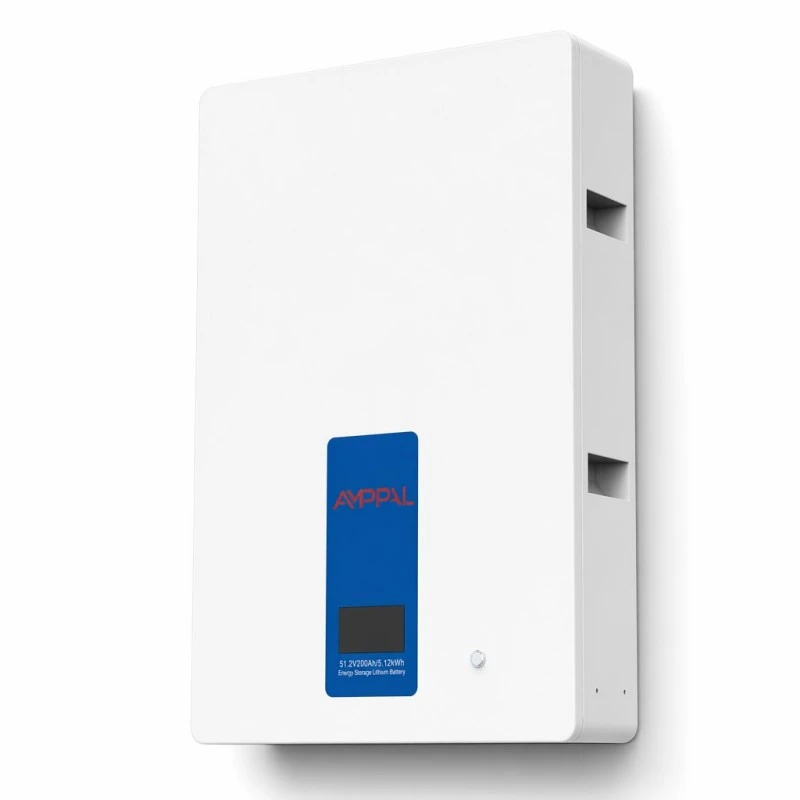

9,6 kWh (48V200Ah) a 10,24kWh (51,2V200Ah) sa zvýši na 540*800*170mm pri 80kg a 85kg a zvýši sa štandardný vybíjací prúd z 50A na 100A.

Maximálny výboj je 100A na menších štyroch jednotkách a 105A na páre 200Ah; to určuje, či batéria dokáže súčasne uniesť veľké zaťaženie.

Jedna výnimka: variant 51,2V50Ah sa nabíja maximálne 50A, čo je polovica 100A ostatných malých jednotiek. To je dôležité pri veľkom poli, ktoré rýchlo produkuje prebytok.

Každý variant má vo vnútri 12g zariadenie na potlačenie aerosólu, prirodzené chladenie bez ventilátorov a 5-10 ročnú záruku.

Technické špecifikácie

Dimenzovanie: Zistite, akú kapacitu potrebujete

Začnite s večernou a nočnou konzumáciou, nie s celkovou dennou konzumáciou. Dennú záťaž obsluhuje pole; batéria pokryje hodiny, keď panely nič neprodukujú. Vytiahnite toto číslo z glukomera počas celého týždňa.

Domácnosti, ktoré medzi západom a východom slnka spotrebujú 4-6 kWh, dobre poslúži jednotka s výkonom 5,12 kWh. Spotreba v rozmedzí 8-10kWh ukazuje na model 10,24kWh.

Potom skontrolujte pole. Batéria väčšia ako vaša denná nadbytočná generácia zostane čiastočne nabitá väčšinu roka, čo môže viesť k zbytočným nákladom a zníženiu využitia cyklu. Pole s výkonom 3 kW v miernom podnebí len zriedka odôvodňuje 10,24 kWh skladovania.

Spárovanie s vaším hybridným meničom

V prípade 10kWh systému na ukladanie energie z domácej batérie pre zálohovanie a solárnu energiu sa kompatibilita obmedzuje na dve kontroly. Po prvé, napätie: vstupný rozsah batérie vášho meniča musí obsahovať pracovné okno súpravy — 20~29,2VDC pre 25,6V jednotku, 40,5~54VDC pre 48V jednotky a 43,2~57,6VDC pre 51,2V jednotky.

Po druhé, protokol. BMS podporuje RS485, RS232 a CAN; CAN bežne používajú hybridné meniče. Pred objednaním uveďte značku a model meniča, aby bolo možné potvrdiť mapovanie protokolu alebo dodať konfiguračný súbor.

Bez komunikácie sa môže batéria stále nabíjať a vybíjať, ale menič nemôže čítať stav nabitia alebo presadzovať limity prúdu BMS. Riadenie založené na napätí môže urýchliť starnutie a neposkytuje použiteľné čítanie SOC v aplikácii.

Bezpečnostný dizajn a certifikácia

LFP chémia v prizmatických článkoch s hliníkovým plášťom – puzdro obsahuje napučiavanie buniek, ktoré vrecúško naformátuje ventiláciu. To platí pre batériu namontovanú vo vnútri domu.

Každé balenie obsahuje 12g jednotku na potlačenie aerosólu, ktorá sa vybíja vo vnútri krytu v najskoršom štádiu tepelnej udalosti, skôr ako sa môže šíriť medzi bunkami.

Variant 25,6V100Ah je certifikovaný podľa CE, ROHS, FCC, UN38.3, MSDS a ISO9001; zostávajúce varianty nesú CE, ROHS a FCC.

Skúšanie UN38.3 a MSDS vyžadujú špeditéri a colníci pre zásielky lítia; obe sa vydávajú pri každej objednávke.

Každé balenie má pred sériovou montážou odstupňovanú kapacitu a prispôsobený vnútorný odpor. V 16S strune jeden slabý článok pokrýva využiteľnú kapacitu všetkých šestnástich.

Každá jednotka absolvuje cyklus úplného nabitia a vybitia pri skúške pred zabalením, pričom protokol BMS sa uchováva oproti sériovému číslu.

Ako sa tieto balenia vyrábajú

1. Nasávanie článkov – z každej šarže sa odoberá vzorka na kapacitu, vnútorný odpor a napätie naprázdno v porovnaní s údajmi deklarovanými dodávateľom.

2. Triedenie a párovanie – bunky sú zoskupené, takže každé balenie je vyrobené z úzkeho výkonnostného pásma a nie zo zmiešaných zásob.

3. Zváranie prípojníc – sériové pripojenia zvárané laserom a skúšané ťahom; nekvalitný zvarový povrch po rokoch ako horúci spoj.

4. Integrácia BMS – osadená doska, smerovanie vyrovnávacích vodičov a overenie bunky po bunke pred uzavretím krytu.

5. Zostava krytu – vo vlastnej réžii vytvarovaný a práškovo potiahnutý plech, LCD a zariadenie na potlačenie aerosólu.

6. Načítanie firmvéru a protokolu — RS485, RS232 a CAN testované oproti referenčnému hardvéru meniča.

7. Skúška celého cyklu – jedno úplné nabitie a vybitie pri menovitom prúde so zaznamenaným napätím na úrovni článku a teplotou.

8. Balenie – kartón s penovou výplňou, nalepené označenie nebezpečného tovaru UN3480, potom paletované na vývoz.

Kam táto batéria patrí – a kam nepatrí

Je určený pre vnútornú montáž. IP20 poskytuje ochranu proti prstom a pevným predmetom nad 12 mm a žiadnu ochranu proti vode. Medzi vhodné miesta patrí garáž, technická miestnosť, pivnica alebo miestnosť.

Prevádzkové okno je 0~+40°C s vlhkosťou pri 65±20%RH a nadmorskou výškou do 2500m. Nevykurovaná garáž v klíme, ktorá klesá pod bod mrazu, udrží batériu počas zimy mimo jej nabíjacieho rozsahu. BMS odmietne nabíjanie pod 0 °C, čo je skôr normálne ochranné správanie než chyba.

Ak je jediným uskutočniteľným miestom vonku, vyžaduje sa vonkajšia skriňa s hodnotením IP; tento produkt nie je určený na vonkajšiu inštaláciu.

Otázky na dodávateľa domácich batérií

Životnosť cyklu by mala byť uvedená spolu s rýchlosťou, teplotou a retenciou. Pre tento rozsah je to >6000 cyklov pri 0,5 °C a 25 °C až 80 % retencia; číslo cyklu bez týchto kvalifikátorov je neúplné.

Potvrďte hodnotenie IP a povolené miesto inštalácie. Balíky IP20 sú určené len pre vnútorné použitie.

Potvrďte, či je protokol BMS pre konkrétny menič overený alebo či je len popísaný ako kompatibilný s väčšinou značiek. Model potvrdzujeme alebo uvádzame, že je netestovaný.

Záručné krytie by malo byť uvedené: kalendárne roky, cykly alebo zachovaná kapacita. Tento rad je platný 5-10 rokov v závislosti od konfigurácie a trhu.

Obchodné podmienky: MOQ je 1 jednotka pre štandardné varianty. OEM a ODM sú dostupné pre značku článku, napätie, rozmery a farbu krytu; dodacia lehota sa predlžuje pre prispôsobené zostavy.

Balenie, hmotnosti a lítiová preprava

Rozmery balenia sú 500 * 520 * 230 mm pre jednotky 2,56 kWh pri 32 kg a 36 kg brutto, 500 * 630 * 240 mm pre jednotky 4,8 kWh a 5,12 kWh pri 50 kg a 54 kg a 600 * 860 pre jednotky 2 W a 160 kWh. pri celkovej hmotnosti 86 kg a 92 kg. Najväčšie varianty vyžadujú výťah pre dve osoby na nástennú konzolu.

Kartóny sú vystlané penou, pričom balenie je imobilizované a každá krabica má označenie UN3480 triedy 9. Námorná preprava vyžaduje rezerváciu nebezpečného tovaru. Vyhlásenie je pripravené a spolu s dokumentmi putuje aj správa UN38.3 a MSDS.

Termíny sú EXW, FOB Ningbo alebo Shanghai a CIF. Letecká preprava funguje pre vzorky podľa pravidiel o stave nabitia lítia, hoci väčšina distribútorov sa konsoliduje po mori. Poskytnite viac času na plánovanie nebezpečného tovaru.

Záručné podmienky a ako vyzerá degradácia

Záruka trvá 5-10 rokov podľa variantu a trhu, pokrýva bunky, BMS, LCD a kryt ako jeden celok.

Strata kapacity je postupná; po 6000 cykloch pri 0,5 °C si balenie zachová aspoň 80 %. Údaj mierne pod výrobným štítkom po troch rokoch je normálny.

Poruchy je možné diagnostikovať z BMS protokolu načítaného cez RS485 alebo CAN. Exportovaný súbor umožňuje identifikovať postihnutú bunkovú skupinu bez návštevy lokality.

Náhradné balenia sa odosielajú zo skladu; na inštaláciách s viacerými baleniami je možné vymeniť jednu jednotku, zatiaľ čo zvyšok banky pokračuje v prevádzke.

Nevyžaduje sa žiadna bežná údržba. Odporúča sa každoročná vizuálna kontrola svoriek, montážnych skrutiek a vetracej medzery.

Chyby inštalácie, ktoré spôsobujú volanie podpory

Nesprávne: upevnenie 85 kg balenia na sadrokartón. Správne: namontujte na murivo alebo menovitý oceľový rám, s upevneniami porovnanými s celkovou hmotnosťou variantu.

Nesprávne: inštalácia v nevykurovanej garáži v chladnom podnebí. Správne: okno nabíjania začína pri 0 °C. Pod tým BMS dizajnovo blokuje nabíjanie.

Nesprávne: pripojenie pred potvrdením okna DC meniča. Správne: najskôr skontrolujte 20~29,2V, 40,5~54V alebo 43,2~57,6V podľa údajového listu meniča.

Nesprávne: preskakovanie komunikačného kábla, pretože sa nabíja bez kábla. Správne: bez CAN alebo RS485 menič nemôže čítať SOC alebo dodržiavať limity BMS.

Nesprávne: zabalenie jednotky do zapečatenej skrinky. Správne: spolieha sa na prirodzenú konvekciu bez ventilátorov. Nechajte vôľu špecifikovanú v príručke, inak sa články zohrejú a stratia životnosť.

Poznámky k inštalácii z používania v teréne

Inštalačný technik v Andalúzii namontoval od roku 2025 spolu s hybridnými invertormi približne tridsať jednotiek s výkonom 10,24 kWh. Hlavnou hlásenou výhodou bolo potvrdenie protokolu CAN pre každý model meniča pred objednávkou, čo znížilo problémy s uvedením do prevádzky.

Majiteľ domu v Limassole, ktorý prevádzkuje dve 5,12 kWh jednotky, uviedol, že spárovanie fungovalo na prvý pokus. LCD je naklonený tak, že môže byť ťažko čitateľný, keď je batoh nad výškou ramien; to stojí za zváženie pri výbere montážnej polohy.

Distribútor v Almaty oznámil, že zákazníci, ktorí inštalovali v nevykurovaných garážach, narazili na prerušenie nabíjania pri 0 °C a predpokladali poruchu. Zahrnutie požiadavky na vykurovaný priestor do cenovej ponuky vyriešilo sťažnosti.

Často kladené otázky

Otázka: Akú kapacitu si mám vybrať?

Odpoveď: Pre 10kWh systém na ukladanie energie z domácej batérie pre zálohovanie a solárnu energiu, veľkosť pre nočnú spotrebu, nie dennú celkovú. 4-6 kWh cez noc vyhovuje jednotke 5,12 kWh; 8-10kWh ukazuje na model 10,24kWh.

Otázka: Bude to fungovať s mojím meničom?

Odpoveď: Uveďte značku a model. BMS podporuje RS485, RS232 a CAN; protokolové mapovanie je potvrdené pred objednávkou.

Otázka: Môžem ho nainštalovať vonku?

Odpoveď: Nie. IP20 neponúka žiadnu ochranu proti vode. Iba vnútorná montáž - garáž, technická miestnosť, pivnica alebo miestnosť.

Otázka: Aký je rozdiel medzi verziami 48V a 51,2V?

A: Okno DC. 48V jednotky bežia 40,5~54VDC, 51,2V jednotky bežia 43,2~57,6VDC. Prispôsobte sa vstupnému rozsahu vášho meniča.

Otázka: Ako dlho to bude trvať?

Odpoveď: Viac ako 6 000 cyklov pri 0,5 °C a 25 °C so zachovaním minimálne 80 % kapacity. Pri každodennom bicyklovaní to presahuje pätnásť rokov.

Otázka: Môžem spojiť niekoľko balení?

Odpoveď: Áno, balíčky zodpovedajúceho napätia a kapacity je možné paralelne zaradiť. Zadajte veľkosť cieľovej banky na potvrdenie konfigurácie.

Otázka: Potrebuje chladenie alebo servis?

Odpoveď: Prirodzené chladenie, žiadne ventilátory, žiadny rutinný servis. Udržujte voľný priestor pre vetranie a každoročne kontrolujte upevnenie.

Otázka: Aké certifikácie nesie?

Odpoveď: CE, ROHS a FCC v celom rade plus UN38.3, MSDS a ISO9001 na variante 25,6V100Ah. UN38.3 a MSDS sa dodávajú s každou objednávkou.
