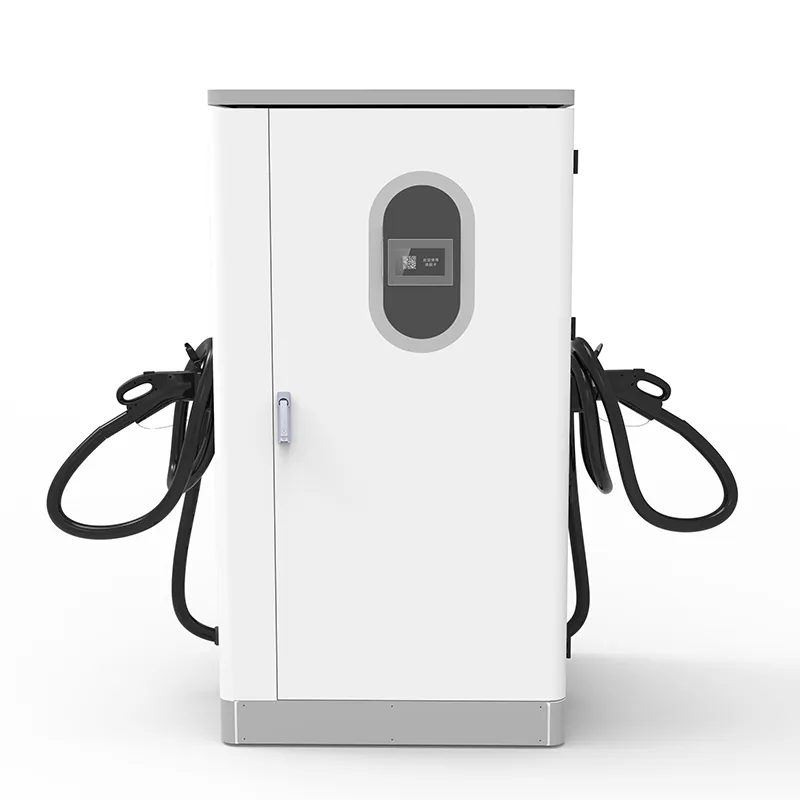

480kW ultra-vysokovýkonná jednosmerná rýchla EV nabíjačka pre vysokonapäťové nabíjanie flotily

Čo robí 480kW skriňa pre reputáciu stanice

Nikto neprejde okolo 480kW skrine a nepýta sa, čo to robí. Otázka je, prečo ho nemá ani susedná stanica. AMPPAL vybudoval a prevádzkuje viac ako 200 nabíjacích staníc a 480 kW jednotky sú tie, ktoré ukotvujú vlajkové lode – viditeľné vyhlásenie, že stanica nie je rad krabíc, ale orientačný bod infraštruktúry.

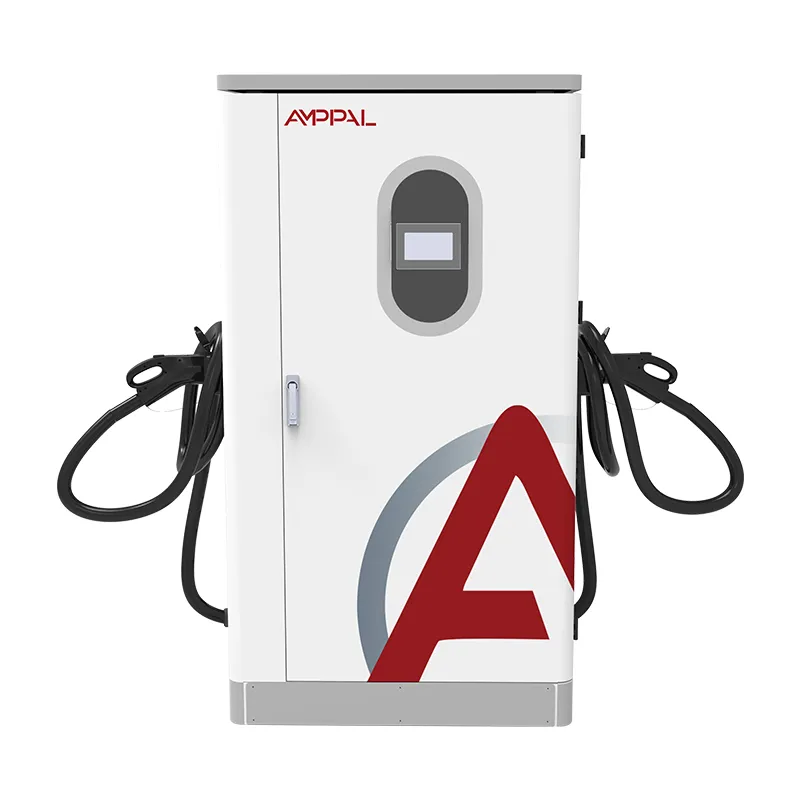

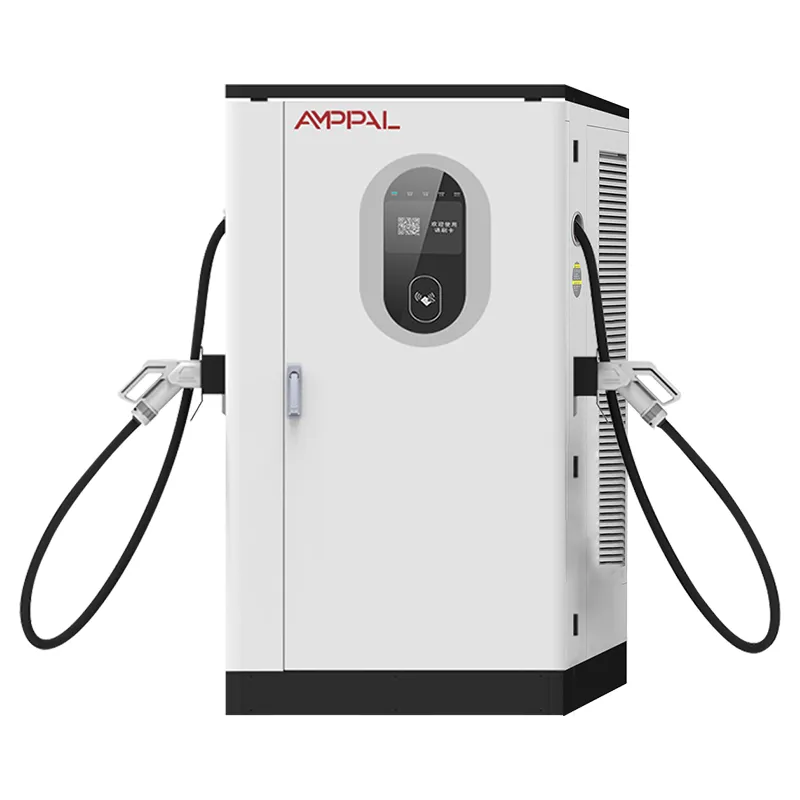

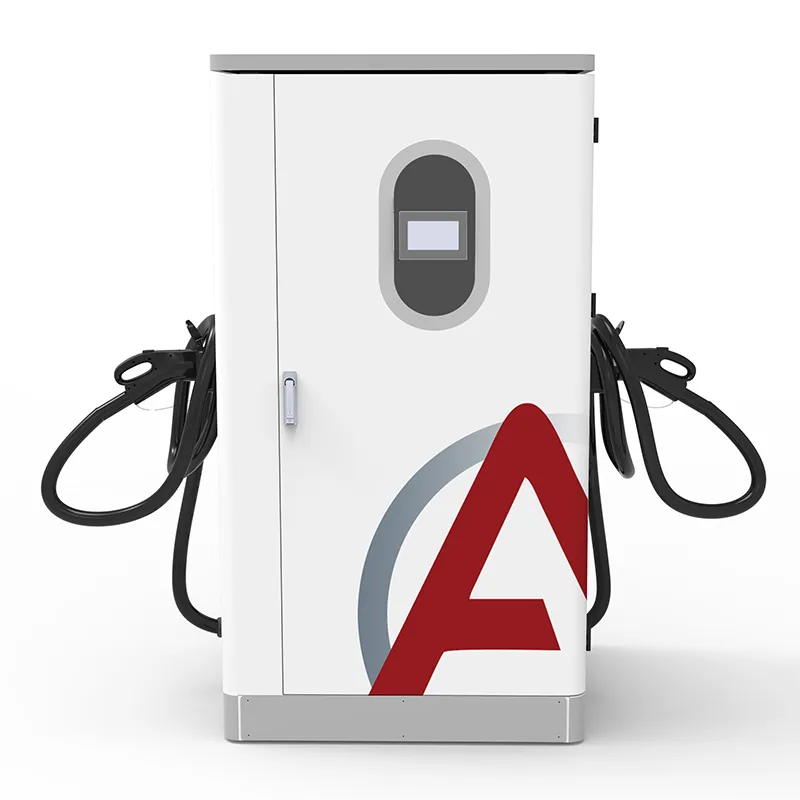

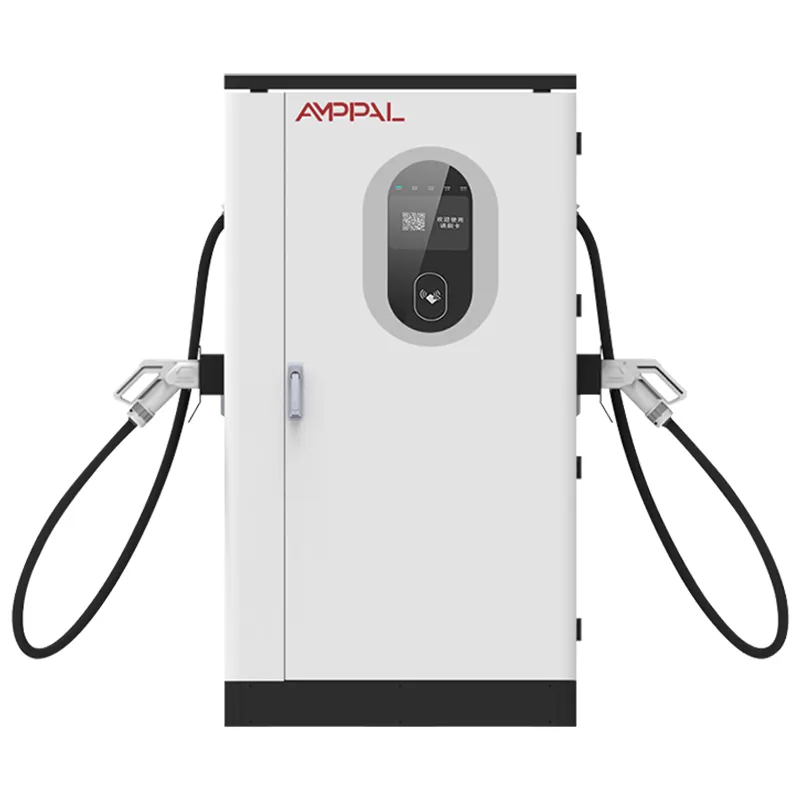

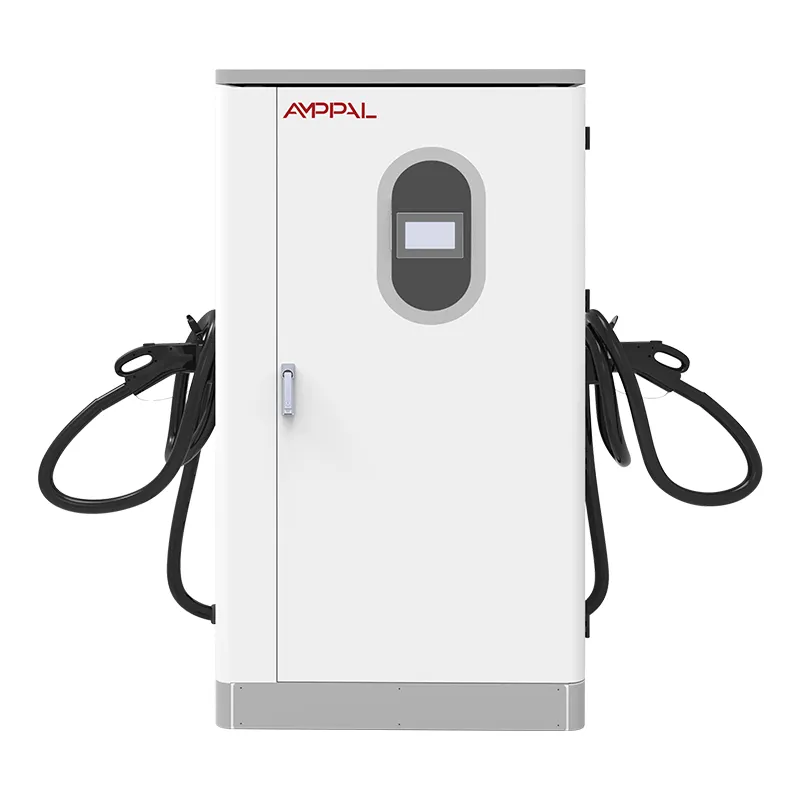

Táto skrinka je vrcholom integrovanej línie AF-DC: 1000 × 900 × 1850 mm stojaca jednotka, ktorá odoberá AC 380 V ± 15 % pri 45 – 65 Hz a dodáva DC 200 – 1 000 V pri až 200 A s 95 % špičkovou účinnosťou. Je to stroj, na ktorý ukazujeme, keď sa klient pýta, na čom bežia naše vlastné vlajkové stanice.

Šesť dôvodov, prečo tento kabinet nesie označenie vlajková loď

480 kW výkonu z typového štítku je číslo na stanici: 800 V vozidlá odoberajú prúd rýchlosťou, ktorú väčšina skriniek konkurentov nedokáže vydržať a technický list sa stáva marketingovým aktívom ešte pred príchodom prvého auta.

Pripravený na 800V vlnu: okno DC200-1000V už pokrýva generáciu 2025-2026 osobných automobilov s napätím 800V, takže skrinka nepotrebuje upgrade hardvéru v polovici životnosti.

Špičková účinnosť 95 % pri výkone vlajkovej lode: stanica s výkonom 1 500 kWh denne šetrí skutočné peniaze oproti 90 % jednotiek – približne 75 kWh nevytvoreného odpadového tepla.

IP54 s prevádzkou od -25 °C do +50 °C: vlajkové lode sú umiestnené vonku na mestských námestiach a diaľničných námestiach, v počasí, ktoré ticho zabíja menšie kryty.

Kompletná sada konektorov – CCS1, CCS2, GB/T, CHAdeMO a NACS – takže jedna vlajková loď slúži zmiešaným medzinárodným vozovým parkom a prenájmu elektromobilov bez druhého nákupu.

OCPP 1.6/2.0 so vzdialenou správou: náš vlastný prevádzkový tím stanice používa rovnakú palubnú dosku, akú by ste dostali, a 7-palcový HMI pokrýva lokálnu núdzovú situáciu pri prerušení spojenia.

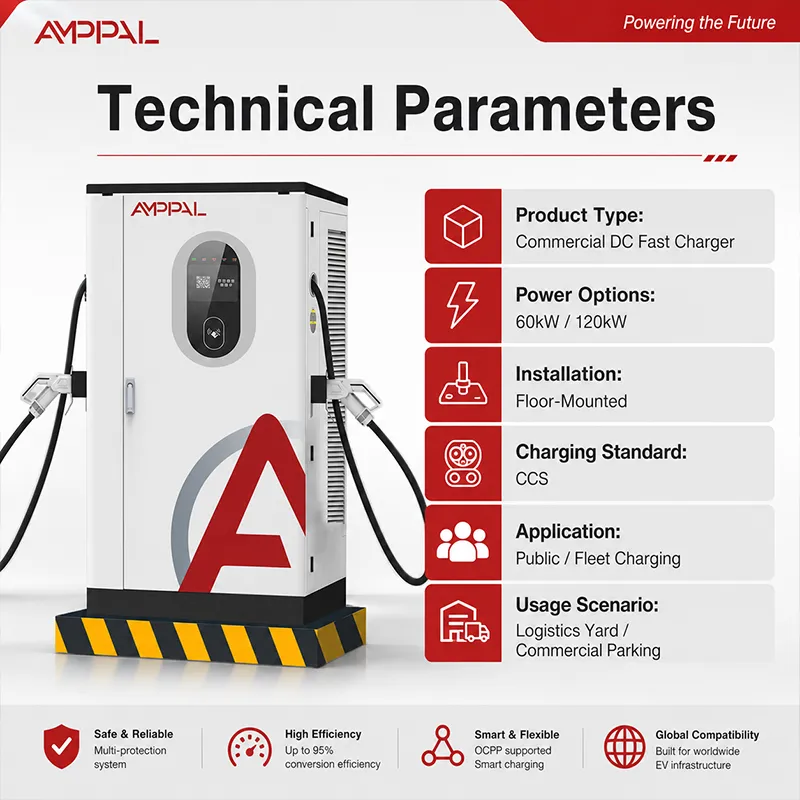

Technické špecifikácie

Kde sa nabíjačka Landmark platí sama za seba

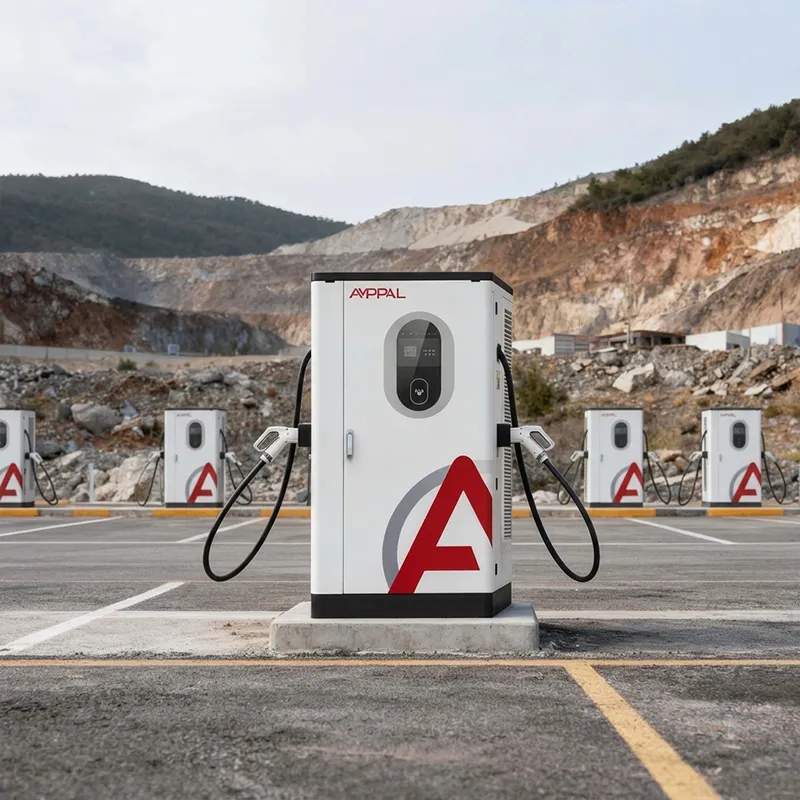

Vlajkové diaľničné námestia: skriňa s výkonom 480 kW v prednom rade je rozdiel medzi „zastávkou nabíjania“ a „zastávkou nabíjania“ na tomto koridore.

Letisko a hotelové nádvorie: prémioví hostia a prenajímané flotily posudzujú nehnuteľnosť podľa skúseností s nabíjaním a krátke stretnutia znamenajú vysoký obrat v zálive.

Preplňovacie uzly v centre mesta: pozemok je drahý, takže metrikou je výkon na meter štvorcový – jedna skriňa 480 koncentruje výkon tam, kde je málo miesta.

Showroom a stránky OEM partnerov: akcie značky, flotily testovacích jázd a mediálne dni potrebujú nabíjačku, vďaka ktorej nebude auto vyzerať pomaly.

Plánovanie koridorov pre prevádzkovateľov sietí: vlajkové skrine ukotvujú novú trasu a merajú skutočný dopyt po 800 V skôr, ako sa sieť zahustí.

Ako jeden kabinet obsluhuje špičkový dopyt stanice

V jadre je rovnaká architektúra ako naše ostatné integrované skrine, posunutá ďalej: trojfázový vstup striedavého prúdu, usmernený na zbernicu jednosmerného prúdu, potom regulovaný výstup jednosmerného prúdu pri napätí, ktoré požaduje BMS vozidla. Riadiaca rada rozhoduje o reláciách, takže špičkový dopyt je skôr riadený ako bojovaný.

Príbeh na úrovni stanice je miestom, kde si 480 zaslúži slovo vlajkovej lode. Pretože hovorí OCPP 1.6/2.0, relácie, čas nečinnosti a zdieľanie energie napájajú palubnú dosku stanice v reálnom čase; operátori vidia správanie v rade a upravujú ceny alebo prideľovanie pozícií v to isté popoludnie.

Pripravenosť na 800 V je faktom o výkone, nie sloganom. Rovnaká jednosmerná zbernica, ktorá prevyšuje 400 V auto na jeho žiadosť, prejde na výstup triedy 800 V pre ďalšie vozidlo v zátoke.

Brány kvality za tvrdením vlajkovej lode

CE, CB, UL, TÜV a CCC: kompletná sada certifikátov a inšpekcia TÜV pokrýva našu výrobnú linku, nie zlatú vzorku.

Každá skriňa prebehne 4-hodinové zapálenie pri plnom zaťažení so záznamom chýb predtým, ako opustí šachtu; dátový súbor je archivovaný pod sériovým číslom.

Vstupné stupne sa pohybujú v pásme 45 – 65 Hz na lavici s premenlivou frekvenciou, pretože vlajkové stanice tiež žijú na nedokonalých sieťach.

96-hodinový soľný sprej na kryt a upevňovacie prvky plus skúška vodným lúčom na tesneniach dverí počas záverečnej kontroly na overenie požiadavky IP54.

Moduly s hodnotením -30 °C až +55 °C sú pred zložením podrobené teplotným cyklom, čo dáva skrinke skutočnú rezervu na hodnotu od -25 °C do +50 °C.

Každé sériové číslo odkazuje na svoje testovacie záznamy – keď zavolá vlajková stanica, stiahneme súbor, nie našu pamäť.

Stavba 480: Osem krokov v závode Leqing

Krok 1: Oceľové rámy sú rezané laserom a roboticky zvárané na bunkách FANUC a TRUMPF v Leqingu, kde naše AC a DC linky zdieľajú rovnakú disciplínu nástrojov.

Krok 2: Kryty prejdú predbežnou úpravou a práškovým lakovaním, pričom farba sa zhoduje s náterom vašej stanice, ak si objednáte OEM.

Krok 3: Napájacie moduly sú zostavené na vyhradenej linke jednosmerného prúdu, ktorá je izolovaná od výroby AC kvôli ESD a kontrole čistoty.

Krok 4: každý modul je otestovaný záťažou a teplotným cyklom – výstupná presnosť, zvlnenie, účinnosť pri 20 %, 50 % a 100 %.

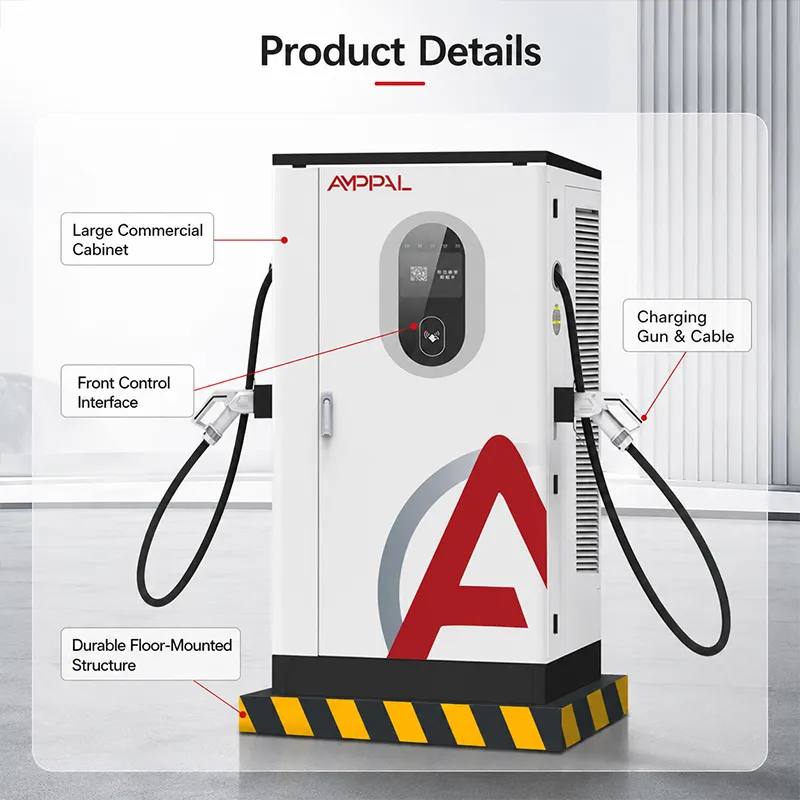

Krok 5: Montáž skrine inštaluje moduly, stykače, zbernice, riadiacu dosku a 7-palcový HMI.

Krok 6: káblový zväzok je zostavený podľa výkresu miesta s ukončením riadeným krútiacim momentom, potom tesnenia dverí smerujú k prúdu vody.

Vlajková loď alebo Overkill? Úprimná rada, kedy ju vynechať

Kúpte si 480, keď je produktom stanica – značkový rozbočovač, kotvisko koridoru, miesto, ktoré umiestnite na billboard. Ak je identita vášho webu „pohodlné dopĺňanie“ a nie „cieľ“, skriňa s výkonom 360 kW alebo 320 kW poskytuje väčšinu užitočnosti za menej peňazí.

Sila stránky je skutočným strážcom brány. Typový štítok 480 kW si žiada seriózne trojfázové napájanie; ak utilita limituje váš pozemok na 250 kW, skriňa 480 je papierový tiger.

Buďte úprimní, pokiaľ ide o kombináciu vozidiel. Ak je vaša premávka z 90 % 400 V autá, ktoré sa zužujú okolo 100 kW, 480-ka je väčšinou nečinná; platíte za budúci dopyt.

Prečo si operátori staníc vyberajú AMPPAL ako orientačné lokality

Sami prevádzkujeme viac ako 200 staníc – 480 je skrinka, na ktorej staviame našu vlastnú dostupnosť, nie brožúrový model.

Dodacia lehota 15 až 20 pracovných dní s dátumom v PO a MOQ jednej jednotky, takže uvedenie vlajkovej lode je možné z jednej overenej skrinky.

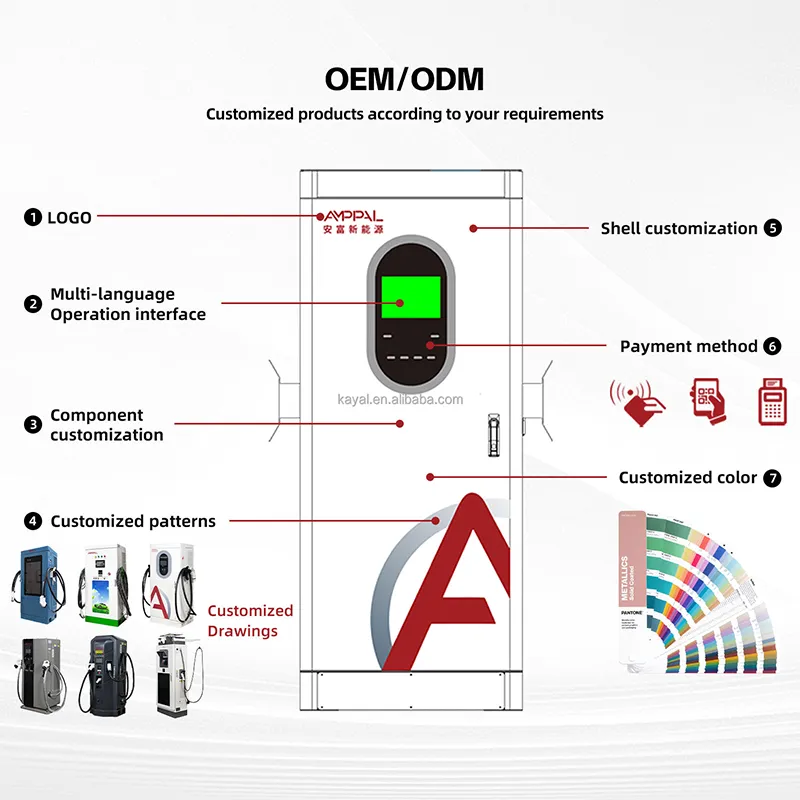

OEM/ODM bez trenia: vzhľad stanice, dĺžka kábla, mix konektorov a dokonca aj označenie prístrojovej dosky prispôsobené v čase objednávky.

Certifikáty a testovacie súbory sa dodávajú s jednotkou; sériové číslo odkazuje na napaľovacie údaje a údaje o frekvencii pre vašich audítorov.

Referenčná hĺbka: 500-jednotková kvapalinou chladená objednávka NEOM, Sime Darby v Malajzii, RHG Enerturk v Turecku – partneri, ktorí umiestnili náš hardvér na svoje najviditeľnejšie miesta.

Preprava 480kW skrine: prepravka, kontajner, dokumenty

Skriňa s rozmermi 1 000 × 900 × 1 850 mm sa dodáva vo vzpriamenej polohe v preglejkovej prepravke s penovými rohmi a vodotesným krytom; paletové kanály udržujú pohyby vysokozdvižného vozíka čisté. Pre dlhé morské nohy pridávame vysúšadlo a kartu indikátora vlhkosti.

Posielame FOB Ningbo alebo CIF do vášho prístavu. Exportná zložka obsahuje obchodnú faktúru, baliaci list a deklarácie CE/TÜV/UL/CB/CCC, takže colné odbavenie a váš plán otvárania sa navzájom nehádajú.

Vlajkové modely často kombinujú skrinky, náhradné moduly a príslušenstvo zodpovedajúce značke v jednom kontajneri; naplánujeme mapu paliet s vaším špeditérom a potvrdíme plán nakládky predtým, ako kamión opustí továreň.

Udržiavanie Landmark Station online: Podmienky poskytovania služieb

Štandard na dva roky. Na vlajkových stránkach sa zvyčajne dohodneme na predĺženej servisnej zmluve – doba prevádzky na významnej stanici má väčšiu hodnotu ako záručná linka.

Náhradné moduly, stykače, HMI a riadiace dosky sú na sklade, s expedíciou 3-5 pracovných dní – alebo 24-hodinová možnosť leteckej prepravy pre zmluvné miesta.

Vzdialené monitorovanie našim vlastným operačným tímom stanice: vidíme rovnaký panel OCPP, ktorý vidí váš operátor a označí anomálie skôr, ako to urobia vaši zákazníci.

Deň uvedenia do prevádzky s našim inžinierom, vzdialeným alebo na mieste, zahrnutý v prvých objednávkach – vlajkové lokality fungujú pri spustení, nie po spustení.

Štvrťročná správa o zdravotnom stave: údaje o relácii, udalosti zníženia, opotrebovanie konektora – skontrolované s vaším tímom počas videohovoru.

Chyby pri plánovaní lokality, ktoré premrhajú rozpočet s výkonom 480 kW

Nesprávne: umiestnenie skrinky vlajkovej lode do vzdialeného rohu „mimo cesty“, kde ju žiadny vodič nevidí. Vpravo: dajte to do prvého radu – skrinka je označenie stanice a časť jej práce sa práve pozerá.

Nesprávne: nákup 480kW skrine s 250kW uzávierkou a obviňovanie nabíjačky, keď relácie bežia pomaly. Vpravo: najprv potvrďte informačný kanál; určujeme očakávania od transformátora, nie od typového štítku.

Nesprávne: ignorovanie dizajnu frontu a ponechanie jedného pomalého 400V vozidla zaberať na hodinu miesto vlajkovej lode. Vpravo: nastavte politiky relácie a poplatky za nečinnosť v OCPP, aby sa pozícia obrátila.

Nesprávne: montáž skrinky tam, kde kábel pištole nemôže dosiahnuť port druhého radu. Vpravo: zmerajte dosah s najdlhším vozidlom vo vašej premávke; dĺžka kábla je z nejakého dôvodu uvedená pri objednávke.

Nesprávne: zaobchádzať so 7-palcovým HMI ako s billboardom a nechať ho celý deň na priamom slnku. Vpravo: zatienenie tváre – obrazovka je nástroj operátora a na slnku vydrží dlhšie.

Čo hovoria majitelia staníc o prevádzkovaní vlajkovej lode

Operátor diaľničného koridoru v Saudskej Arábii: "Otvorili sme s jednou skriňou 480 a sledovali sme, ako sa tvorí rad pri našej bráne namiesto u konkurencie. Šesť mesiacov 800 V premávky, nulové zlyhania nabíjania. Na farbe sa v priebehu týždňov objavili prachové krúžky na púštnom slnku - kozmetické, ale záleží nám na vzhľade na vlajkovej lodi."

Prevádzkovateľ parkoviska na letisku v Malajzii: „Požičovne elektromobilov a áut so šoférmi prichádzajú v nárazoch. V prípade prémiových modelov 480 uvoľní záliv za menej ako 20 minút, takže náš obrat vyskočil. Museli sme našu údržbársku posádku naučiť na strane OCPP; samotná skriňa sa ani raz za štyri mesiace nepokazila.“

OEM partner showroomu v Nemecku: "Mediálny deň s testovacími autami na 800 V — 480 sa nikdy nestal príbehom, čo je presne to, čo od nabíjačky chcete. Dodanie zodpovedalo sľúbeným 15-20 pracovným dňom. Návod na uvedenie do prevádzky je obsiahly, rozpočítajte si pol dňa so svojím elektrikárom."

Otázky týkajúce sa nabíjacej stanice, zodpovedané

Otázka: Je potrebných 480 kW teraz, alebo je to pre budúce autá?

A: Obaja. Vozidlá na 800V sú už v predaji; okno DC200-1000V im slúži dnes a pokrýva ďalšiu generáciu platformy bez hardvérových zmien.

Otázka: Aký výstup poskytuje?

A: DC200-1000V pri až 200A, 95% špičková účinnosť, od AC380V±15%, 45-65Hz vstup.

Otázka: Dokáže zvládnuť zmiešané štandardy konektorov?

Odpoveď: Áno – CCS1, CCS2, GB/T, CHAdeMO a NACS sú nakonfigurované v čase objednávky.

Otázka: Ako spravujem stanicu?

A: OCPP 1.6/2.0 so vzdialenou prístrojovou doskou plus 7-palcový HMI pre lokálnu núdzovú ochranu; náš vlastný operačný tím stanice používa rovnaký zásobník.

Otázka: Akú certifikáciu nesie?

Odpoveď: CE, TÜV, UL, CB a CCC s testovacími súbormi spojenými so sériovým číslom.

Otázka: Ako dlho trvá doručenie?

A: 15-20 pracovných dní od potvrdenej PO; MOQ je jedna skrinka.

Otázka: Čo ak je mriežka lokality slabá?

A: Vstupný stupeň toleruje ±15% napätie a 45-65Hz; okrem toho vám pred objednávkou povieme, že stránka potrebuje transformátor alebo vyrovnávaciu pamäť batérie.

Otázka: Čo je pokryté po inštalácii?

A: Štandard na dva roky; vlajkové lokality zvyčajne prechádzajú na rozšírenú zmluvu o poskytovaní služieb s rýchlejšou náhradnou expedíciou.
