11kW prenosná AC EV nabíjačka s akrylovým dizajnom pre cestovanie a domáce nabíjanie

Nie Wallbox, ale cestovné elektrické náradie

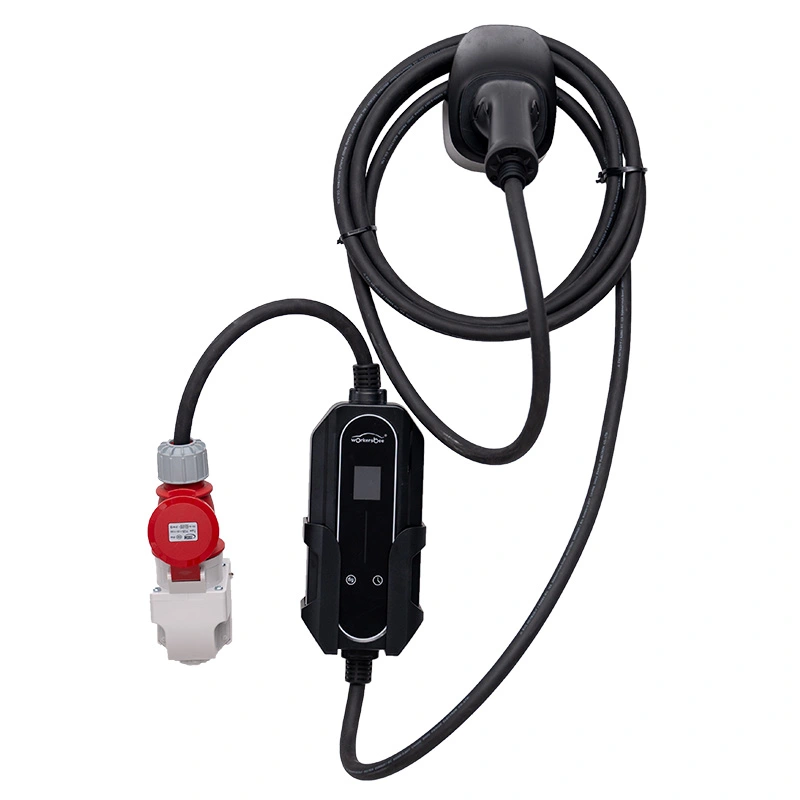

Červená päťkolíková zástrčka CEE je dôvodom, prečo táto nabíjačka existuje.

Vo väčšine Európy je táto červená 400V priemyselná zásuvka najbližšie k univerzálnemu štandardu nabíjania: je umiestnená na stĺpoch kempingov, priemyselných dvoroch, staveniskách a hospodárskych budovách od Portugalska po Fínsko.

11kW prenosná AC EV nabíjačka s akrylovým dizajnom pre cestovanie a domáce nabíjanie (typ akrylového panelu, AF-AC-11kW) je PC/ABS box s lešteným akrylovým povrchom a LCD, navrhnutý tak, aby odoberal 16A na fázu presne z tejto zásuvky a dodal 11kW do vozidla.

Tam, kde vás pevný trojfázový nástenný box zaväzuje k jednej budove, táto jednotka jazdí vo vozidle a premení akúkoľvek červenú zásuvku na kontinente na nabíjací bod. Nie je to náhrada domáceho wallboxu – je to iný nástroj na iný druh jazdy.

Prečo je trojfázová prenosnosť dôležitá

11kW zo 16A trojfázového vstupu znamená žiadne 32A hon na okruh; červená 16A zásuvka CEE je oveľa bežnejšia v kempingoch a dielňach ako jej modrá jednofázová príbuzná 32A.

Približne dvojnásobný výkon oproti 7kW jednofázovej jednotke – 50 kWh batéria sa nabije za približne štyri a pol hodiny.

Akrylový panel a LCD prežijú aj pri komerčnom použití: škrabance, dotyky s palivovými prstami a hrubé skladovanie nezničia zobrazenie.

Krytie s krytím IP55 odolá vonkajším priestorom, pobrežnému slanému vzduchu a stavebnému prachu, ktorý by upchal menšiu jednotku.

Prevádzkové okno -30 ℃ až +50 ℃ je overené v klimatickej komore – relevantné pre severské zimy a obdobia stredoázijských stepí.

Päťmetrový kábel a kompaktné telo vám umožnia dosiahnuť do zásuvky bez parkovacej gymnastiky a jednotka sa zbalí naplocho v prenosnom kufríku.

Technické špecifikácie

Trhy a cesty Táto jednotka bola postavená

Cezhraničné európske turné: jedna nabíjačka, jedna červená zástrčka a rovnaký konektor fungujú vo Francúzsku, Nemecku, severských krajinách a na Balkáne.

Priemyselné a stavebné lokality, kde už existujú trojfázové prípojky a trvalé nabíjacie miesto by potrebovali stavebné povolenia.

Fleetové sklady a požičovne, ktoré presúvajú vozidlá medzi lokalitami a odmietajú inštalovať nástenné boxy na každom dvore.

Severské a ruské/stredoázijské trhy, kde je nabíjanie pod nulou zimným faktom, nie okrajovým prípadom.

Podujatia a výstavy: nabíjanie demonštračných vozidiel z 380V napájacieho zdroja pre podujatie namiesto bežiaceho rozšírenia vedie cez halu.

Čo sa stane elektricky pri 11 kW

Trojfázové napätie 380/400 V prichádza cez červenú zástrčku CEE a fázu po fáze sa premieňa na jediný nabíjací okruh, ktorý vozidlo akceptuje. Box odoberá 16A na fázu, čo je dostatočne skromné ​​​​pre väčšinu komerčných zdrojov, no pridáva až 11 kW skutočného výkonu.

Pred zapnutím napájania jednotka potriasa rukou s vozidlom prostredníctvom riadiaceho pilota typu 2 a overuje, či palubná nabíjačka vozidla dokáže odoberať trojfázový prúd. Niektoré elektromobily sa nabíjajú iba jednofázovo, aj keď sú k dispozícii trojfázové; box to hlási na LCD a nie ticho zlyháva.

Ochrana je hlbšia ako domáci istič: prepätie, podpätie, preťaženie, skrat, poruchy uzemnenia, prehriatie, núdzové zastavenie a zvyškový prúd sú sledované nezávisle, pričom jednotka sa sama vypne a zobrazí kód.

Pretože vstup je 380VAC ±15%, jednotka toleruje slabé vidiecke siete lepšie ako jednofázové nabíjačky s podobným výkonom - poklesy napätia, ktoré by zastavili jednofázové zaťaženie 32A, sú absorbované v tomto okne.

Certifikáty, ktoré pohraničný úradník uzná

Certifikáty CQC, CE a TUV sa vydávajú pre každý model a šaržu s číslami správ pripravenými na odovzdanie colným maklérom alebo certifikačným orgánom.

Každá jednotka je 100% testovaná – dielektrická pevnosť, izolačný odpor a kontinuita uzemnenia – pred uzavretím krytu, bez odberu vzoriek.

Po montáži nasleduje 30-minútové zapálenie pri plnom zaťažení; jednotka musí mať 11 kW bez tepelného driftu predtým, ako bude zabalená.

Testovanie prachu a spreja IP55 pokrýva kompletnú zostavenú krabicu vrátane spoja akrylového panelu a káblových priechodiek.

Výdrž na úrovni šarže: cyklovanie stykača na 10 000 operácií a 96-hodinová soľná sprcha na ovládacej doske a LCD.

Validácia klimatickej komory pri teplotách od -30 ℃ do +50 ℃, pričom správanie pri štartovaní je zdokumentované pri extrémnom chlade.

Od dosky k škatuli: Cesta stavby

Trasa začína riadiacou doskou: zostava typu pick-and-place, spájkovanie vlnou, potom konformný náter na ochranu elektroniky pred kondenzáciou – skutočné riziko na trhoch s chladným podnebím, kde sa jednotka pohybuje medzi vzduchom s teplotou -20 °C a teplou kabínou.

Kryt PC/ABS je vylisovaný na robotických bunkách vyvinutých so spoločnosťami FANUC a TRUMPF v závode AMPPAL v Yueqing, Zhejiang; akrylový panel je CNC-rezaný a leštený v rovnakom zariadení a AC a DC produkty nikdy nezdieľajú montážnu linku.

Montáž postupuje cez montáž na výkonovom stupni, nasadenie RCD a stykača, utesnenie káblovej priechodky, inštaláciu na panel a dvojstupňovú skúšobnú stolicu; každý operátor zaznamená krok oproti sériovému číslu jednotky.

Spoločnosť AMPPAL, založená v roku 2014, má teraz ročnú kapacitu vyššiu ako jeden milión nabíjacích jednotiek a celkovo dodala viac ako jeden milión. Konečná kontrola kvality na každej prenosnej jednotke je manuálna: západka, odľahčenie kábla, povrchová úprava panelu – detaily, ktorých sa používateľ dotýka každý deň.

Trojfázová kontrola reality: Kam sa táto jednotka hodí (a kam nie)

Vezmite si 11 kW jednotku, ak pravidelne prekračujete hranice alebo pracujete na miestach s trojfázovým napájaním a ak palubná nabíjačka vášho vozidla skutočne akceptuje trojfázovú nabíjačku – najskôr skontrolujte technický list auta, pretože jednofázové auto sa bude nabíjať približne tretinou kapacity skrinky.

Nechajte to v katalógu, ak je vaším jediným zdrojom energie domáca jednofázová zásuvka: jednotka je konštrukčne trojfázová a žiadny adaptér nepremieňa 220 V jednofázový na 11 kW. Pre čisto jednofázové domy je prenosný model s výkonom 7 kW tým správnym.

Nechajte to, ak nabíjate to isté vozidlo každú noc v pevnej garáži – namontovaný nástenný box s riadením záťaže poráža prenosnú jednotku v cene a poriadku.

A ak potrebujete 22 kW alebo jednosmerné rýchle nabíjanie, tento box je úplne nesprávny nástroj; tie vyžadujú trojfázový striedavý prúd pri 32 A alebo celkom jednosmernú nabíjačku.

Prečo distribútori skladujú rad 11 kW

Produkt s jasným kupujúcim s nedostatočnou obsluhou: komerční operátori a cestujúci EV na dlhé vzdialenosti, ktorí nemôžu používať nabíjanie v domácnosti.

dodacia lehota 15-20 pracovných dní pri štandardných konfiguráciách; Značka OEM na akrylovom paneli a balení prebieha v rovnakom rozvrhu.

Modest MOQ umožňuje importérom overiť trojfázový výklenok pred tým, ako sa zaviaže priestor v kontajneri.

Z výroby nakonfigurovaná CEE červená 16A zástrčka, pištoľ typu 2 (GB/T na požiadanie) a certifikáty — CE/TUV/CQC — pripravené pre cieľový trh.

AMPPAL vyváža do viac ako 40 krajín, sám prevádzkuje viac ako 200 nabíjacích staníc a dodáva projekty, ako je lokalita NEOM so zeleným vodíkom; váš partner nie je obchodná spoločnosť, ale výrobca.

V krabici, na paletách a vonku

Každá jednotka s výkonom 11 kW sa dodáva v škatuli pripravenej na maloobchodný predaj, ktorá je navrhnutá pre kuriérske siete a regály, pretože táto kategória sa vo veľkej miere predáva online. Celková hmotnosť kartónu je približne 8 – 10 kg vrátane 5-metrového kábla – dostatočne ľahké na leteckú prepravu, keď distribútor potrebuje rýchlo zásoby.

Objednávky kontajnerov balia 80-120 kartónov na 20-stopové zaťaženie v závislosti od veľkosti kartónu, paletizované, zabalené a označené značkou kupujúceho.

S tovarom putuje dokumentácia: obchodná faktúra, baliaci list, certifikáty CE/TUV/CQC a protokoly o skúškach, vďaka čomu sa trojfázové elektrické importy pohybujú cez colnice vo viac ako 40 krajinách.

Služba cez hranice

2-ročná záruka viazaná na sériové číslo, rešpektovaná prostredníctvom exportnej siete AMPPAL, aj keď jednotka zmení krajinu.

Náhradné dosky, LCD moduly a káblové sady naskladnené a odoslané do 5 pracovných dní od potvrdenia.

Diagnostika pomocou chybového kódu LCD cez e-mail alebo WhatsApp – väčšina prípadov sa vyrieši bez vrátenia hardvéru.

Aktualizácie firmvéru a APP Mini Program distribuované prostredníctvom výrobného portálu počas životnosti produktu.

Zahrnuté sú pokyny na starostlivosť o studenú klímu: nechajte jednotku zahriať nad -10 ℃ pred úplným nabitím v extrémnom chlade.

Päť chýb v teréne, ktoré stále vidíme

Nesprávne: za predpokladu, že každá červená zásuvka kempingu má menovitý prúd 16A – niektoré sú 32A, iné sú neoznačené. Vpravo: skontrolujte typový štítok zásuvky; jednotka odoberá 16A na fázu a je bezpečná na oboch, ale kábel a zástrčka sa musia zhodovať.

Nesprávne: parkovanie vozidla s káblom natiahnutým cez chodník pre chodcov. Vpravo: kábel veďte nad hlavou alebo pod podložku a po odpojení zaistite pištoľ.

Nesprávne: použitie modrej 16A jednofázovej zásuvky cez domáci adaptér. Vpravo: používajte iba originálne červené päťkolíkové pripojenie CEE, pre ktoré bola jednotka skonštruovaná.

Nesprávne: zatvorte puzdro, kým je jednotka horúca z úplného nabíjania. Vpravo: nechajte niekoľko minút bežať naprázdno a skladujte voľne zvinuté v suchom stave.

Nesprávne: ignorovanie varovania LCD a pokračovanie v jazde. Vpravo: prečítajte si kód, odstráňte príčinu poruchy a ak sa bude opakovať, kontaktujte nás s kódom.

Hlasy z diaľničného pruhu

Fínska logistická firma prevádzkuje štyri dodávky elektromobilov medzi Helsinkami a Laponskom. Ich správca vozového parku: „Pri -25 °C sa jednotka spustí a udrží 11 kW, kde sa dve jednofázové nabíjačky, ktoré sme skúšali, jednoducho zastavili. Želáme si, aby bol kábel šesť metrov namiesto piatich – jeden z našich yardov si vyžaduje úzky parkovací uhol.“

Dovozca so sídlom v Kazachstane predáva 11kW model dodávateľom banských služieb: „Pobočky majú trojfázové dieselové generátory, nie nabíjacie stanice. Tento box premení pripojenie generátora na nabíjací bod v priebehu niekoľkých minút. Akrylový panel dostal popraskanie a stále vyzerá ako nový, čo nás prekvapilo.“

Nemecký pár, ktorý cestuje po Škandinávii na dva mesiace, nám počas cesty napísal: „Každý kemping s červenou zásuvkou strednej a východnej Európy sa stal plne nabitým cez noc. Predtým sme plánovali okolo modrých zásuviek a premrhali sme ráno lovom. Jedinou frustráciou bol jeden francúzsky kemping, ktorého červená zásuvka bola za zamknutou bránou – žiadna nabíjačka to nerieši.“

Časté otázky o prekračovaní hraníc

Otázka: Akú zástrčku používa 11kW jednotka?

A: CEE červená päťkolíková, 16A, 400V trojfázová priemyselná zástrčka – štandard nájdený v európskych kempingoch, farmách a dielňach.

Otázka: Dá sa nabíjať z domácej jednofázovej zásuvky?

A: Nie. Vyžaduje trojfázové 380/400 V; pri jednofázovom napájaní sa jednotka podľa návrhu nenapája.

Otázka: Palubná nabíjačka môjho auta – bude akceptovať 11 kW?

A: Iba ak podporuje trojfázové nabíjanie striedavým prúdom; skontrolujte špecifikácie vozidla, pretože mnohé kompaktné elektrické vozidlá sú obmedzené na jednu fázu.

Otázka: Ako rýchlo sa skutočne nabíja?

Odpoveď: Približne 50 kWh za približne 4,5 hodiny pri plnom výkone – nočná zastávka pridáva celý deň dojazdu.

Otázka: Je hodnotenie -30 ℃ dôveryhodné?

Odpoveď: Je overený v klimatickej komore, s testovaním štartu pri extrémnom chlade; stále odporúčame zahriať jednotku pred reláciami s plnou záťažou v hlbokom chlade.

Otázka: Funguje to v krajinách s 230V trojfázovými sieťami?

Odpoveď: Vstupné okno 380VAC ±15% pokrýva väčšinu 400V európskych sietí; pre neštandardné siete si u nás v čase objednávky potvrďte svoje medzifázové napätie.

Otázka: Aké dokumenty dostanem pre colnicu?

A: Certifikáty CE, TUV a CQC, protokoly o skúškach, obchodná faktúra a zoznam balenia, pripravené na export do 40+ krajín.

Otázka: Je to skutočne prenosné?

Odpoveď: Približne 8 – 10 kg zabalené, s možnosťou prenosného kufríka – dostatočne ťažké na to, aby pôsobili priemyselne, dostatočne ľahké na to, aby sa mohla pohybovať jedna osoba.
