3,5kW prenosná AC EV nabíjačka na domáce použitie

Odolnosť voči poveternostným vplyvom, ktorá prežije hadicu

Najrýchlejší spôsob, ako skontrolovať vonkajšiu poctivosť nabíjačky, je prečítať jej druhú číslicu. IP54 znamená špliechanie; IP65 znamená hadicu. Táto nástenná jednotka je druhým typom.

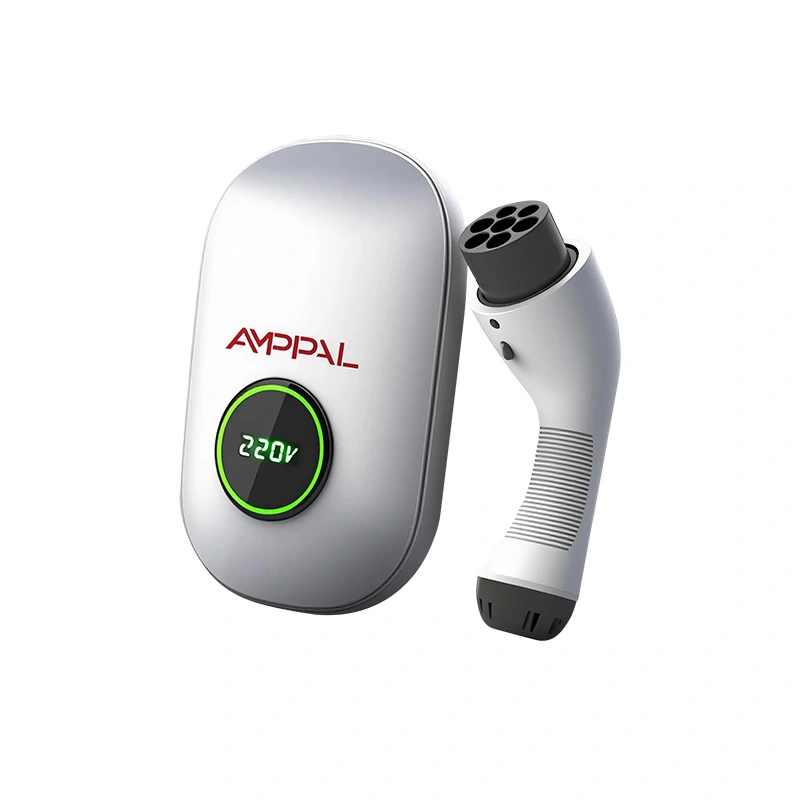

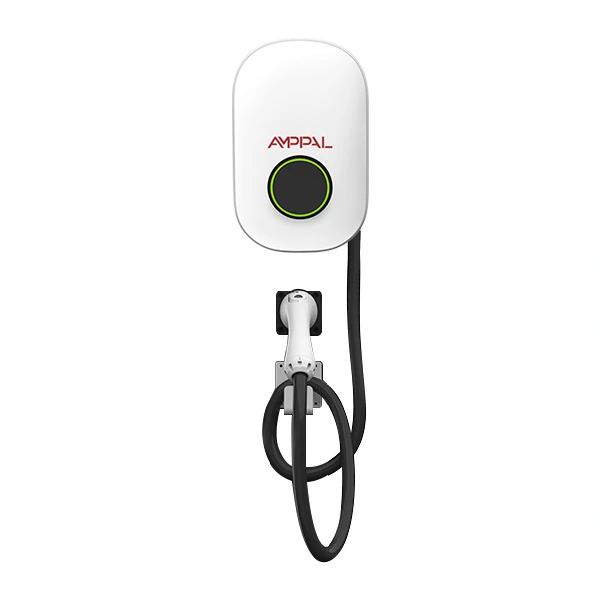

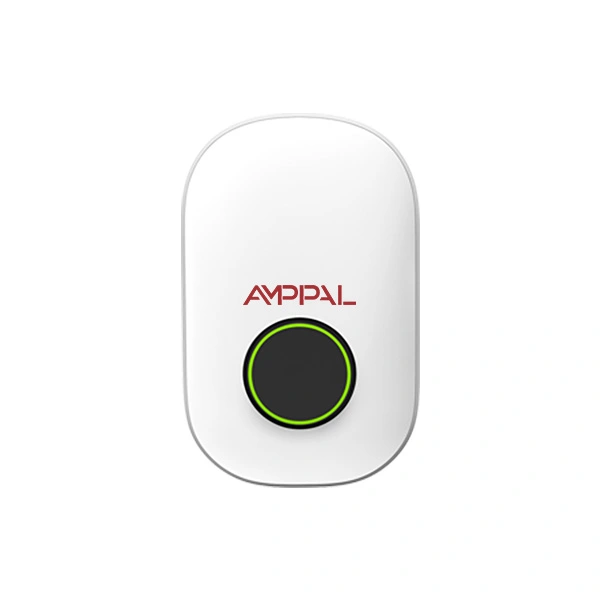

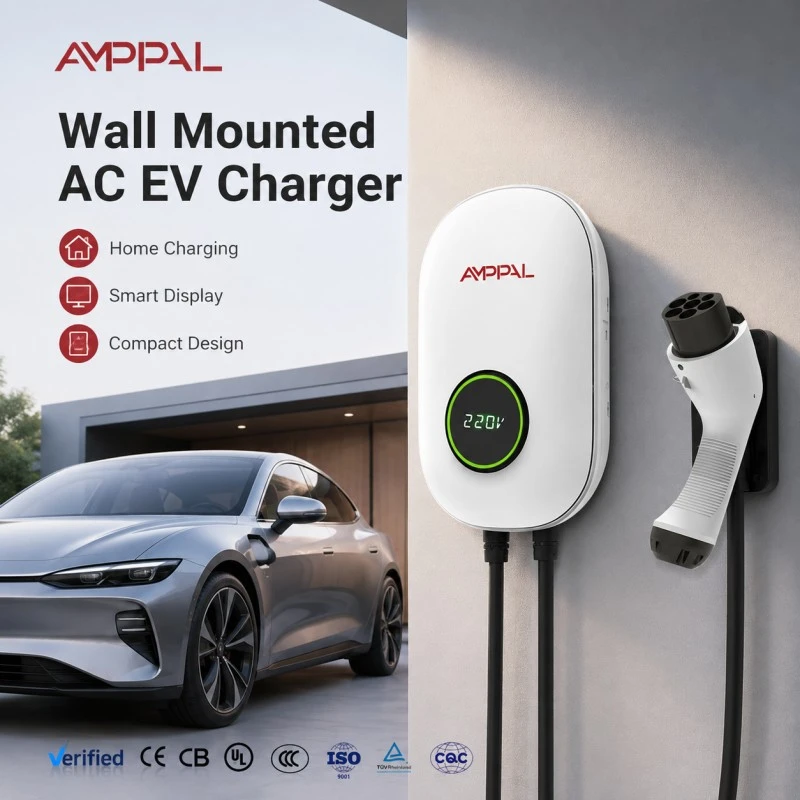

Prenosná AC EV nabíjačka AMPPAL 3,5 kW na domáce použitie (AF-AC-3,5-B-A-O-1/2-SF) je 304 x 191 x 95 mm plastový nástenný box s jednou zásuvkou typu 2 s menovitým prúdom 16 A pri jednofázovom napätí 220 V AC. Pripája sa pomocou Bluetooth, WiFi a aplikácie AMPPAL a má krytie IP65 s pracovným rozsahom -30 °C až +50 °C.

Postavili sme ho na miesta, ktoré bežná nabíjačka neprežije: slaný vzduch, prachové búrky, monzúnové dažde a tlaková umývačka čistiacej čaty. Soľný sprej, kremičitý prach a tlakové čističe sú tri zabijaci; toto bývanie je postavené okolo všetkých troch.

Neexistuje žiadna dotyková obrazovka na utieranie a žiadna klávesnica, ktorá by mohla korodovať; rozhraním je váš telefón. Odstránenie týchto častí je zámerné: menej otvorov v kryte, menej vecí, ktoré môže napadnúť slaný vzduch.

Päť spôsobov, ako IP65 mení vonkajšie nabíjanie

Prachotesnosť sa líši od prachotesnosti: 6 znamená, že sa dovnútra nedostanú žiadne častice, a to ani v kameňolome alebo na stavenisku v púšti.

Prúd vody je povolený: počas čistenia môžete jednotku hadicou dole, presne tak zomrie väčšina vonkajších nabíjačiek.

Utesnené puzdro chráni podnebie náchylné na kondenzáciu; tesnenie je rovnomerne stlačené vzorom skrutiek predného krytu.

Rozsah -30°C až +50°C pokrýva severské zimy a letá v Perzskom zálive bez ohrievača alebo ventilátora.

Plastový kryt znamená žiadne hrdzavé cestičky: žiadne holé kovové hrany, žiadne korodujúce čapy pántov a dostatočné osvetlenie tela na inštaláciu jednou osobou.

O niečo menej: žiadna čítačka kariet a žiadna klávesnica znamenajú menej otvorov v kryte a menej dielov, na ktoré môže útočiť slaný vzduch.

Technické špecifikácie

Prostredia, pre ktoré bola táto jednotka skonštruovaná

Pobrežné domy a chaty, kde sa soľná hmla usadzuje na všetkom do 500 metrov od vody.

Staveniskové kabíny a prístrešky na náradie v prašných oblastiach, kde by sa jemný prach rozdrvil na menšie konektory.

Monzúnové podnebie: nástenný držiak a nadol smerujúca zásuvka odlievajú vodu skôr, ako sa môže zlievať.

Hospodárske hospodárske budovy a stajne s vysokou vlhkosťou a pravidelným umývaním.

Chladné regióny, kde zimy -30°C zabíjajú lacnejšiu elektroniku; jednotka je dimenzovaná pre celý rozsah.

Dočasné a prenajímateľné zariadenia: ľahké, nástenné a ľahko sa presúvajú medzi lokalitami.

Steny garáží a prístreškov pre autá, kde celú noc kvapká kondenzát; utesnená doska odpudzuje vlhkosť.

Prenájom dovolenkových nehnuteľností, kde sú hostia ťažko na vybavení; jednotka, ktorá prežije hadicový výpadok, prežije väčšinu hostí.

Čo sa deje vo vnútri, keď prší

Voda sa najskôr dostane na predný kryt. Tesnenie IP65 je umiestnené za krytom a káblová priechodka utesňuje vstupný bod; nie je tu žiadna ventilačná štrbina pre dážď, pretože jednotka je chladená prúdením cez povrch krytu.

Zásuvka typu 2 má vlastný kryt. Keď je auto zapojené, samotný konektor nesie odolnosť voči poveternostným vplyvom; pri nečinnosti veko chráni kontakty pred dažďom a prachom.

Čo IP65 neznamená: ponorenie. Hodnotenie sa vzťahuje na prúdy a dážď, nie na kaluže, preto namontujte jednotku so zásuvkou naklonenou nadol a základňu udržujte nad úrovňou zaplavenia. Na miestach s bočným dažďom zapustená zásuvka a nízkoprofilové veko poskytujú vode dlhšiu cestu, kým sa dostane ku kontaktom.

Správanie za studena si tiež zaslúži riadok: uzavretý objem dýcha málo, takže vlhkosť je v spojoch blokovaná a nie riadená vetracími otvormi. V extrémnych cykloch zmrazovania a rozmrazovania stále odporúčame montáž pod odkvap, čo nič nestojí a odstraňuje posledné pochybnosti.

Testovanie podľa hodnotenia IP65

Sériové vzorky sa testujú vodným lúčom IPX5 podľa IEC 60529: 6,3 mm tryska pri 12,5 litroch za minútu, rozprašovaná zo všetkých uhlov počas troch minút.

Spustenie prachovej komory overí, že do nej nevnikne po ôsmich hodinách podľa postupu IP6X.

100 % jednotiek prešlo kontrolou dielektrika a uzemnenia.

Tepelné cykly od -30 °C do +70 °C podľa IEC 60068 plus 96-hodinová soľná sprcha na vzorkách jednotiek.

48-hodinové vyhorenie pri plnom zaťažení s utesneným krytom, pričom sa zaznamenáva vnútorná teplota.

komponenty v súlade s RoHS/REACH podľa ISO 9001:2015; CE podľa smerníc pre nízke napätie a EMC.

Sériové číslo každej jednotky je prepojené s jej testovacími záznamami, takže certifikát šarže možno vysledovať až ku konkrétnemu dňu výroby.

Ako sa vyrába kryt: Osem krokov

Lisovanie: puzdro je vstrekované s drážkou tesnenia a montážnymi bodmi navrhnutými do nástroja.

Dosadnutie tesnenia: tesnenie IP65 je namontované a kontrolované pod podsvietením na súvislý okraj.

PCBA: napájacia doska, modul Bluetooth/WiFi a meranie sú osadené na linke SMT.

Ochranný náter: základná doska dostane pred konečnou montážou tenký konformný náter.

Zostava zásuvky a káblovej priechodky, utiahnutá podľa špecifikácie, vďaka ktorej tesnenie funguje.

Kontrola načítania firmvéru a spárovania aplikácií.

IP odber vzoriek: jednotky z každej šarže idú do zariadenia s vodným lúčom.

Hi-pot, vizuálna kontrola kvality a balenie; štandardné objednávky odosielame do 15-20 pracovných dní.

Správny nástroj, správne miesto: Výber 3,5 kW

3,5 kW je pomalé, stabilné nabíjanie: približne 15 – 17 km dojazdu za hodinu pre typický EV a úplné dobíjanie cez noc pre väčšinu cestujúcich. Vyberte si ho, keď auto parkuje celé hodiny a obvod je obyčajný 16A zásuvkový obvod.

Nevyberajte si ho, keď potrebujete obrat. Vozový park taxíkov, ktorý jazdí každé dve hodiny, potrebuje 7 kW alebo 11 kW a depo s trojfázovou prevádzkou by nemali prevádzkovať 3,5 kW boxy. Toto je domáci a ľahký komerčný nástroj, nie výkonný stroj.

Kde skutočne vyhráva: rozhoduje vonkajšia expozícia, nie sila. Ak je miesto pobrežné, prašné alebo mrazivé, kryt IP65 sa ospravedlní aj pri skromnom výkone.

Porovnanie so 7kW jednofázovou jednotkou? 3,5kW odoberá 16A a 7kW odoberá 32A; mnohé staršie domy a chaty majú 16A okruh, ale nie 32A. Keď kabeláž diktuje výber, 3,5 kW sa úplne vyhne prepájaniu.

Prečo kupujúci uprednostňujú vonkajšie jednotky AMPPAL

IP65 je testované, nepredpokladá sa: výsledky vodného prúdu a prachovej komory sú dostupné pre každú dávku.

Lokálne ovládanie cez Bluetooth a WiFi s aplikáciou AMPPAL; na spustenie relácie nie je potrebný žiadny cloudový účet.

Kompaktné puzdro s rozmermi 304 x 191 x 95 mm a montáž na stenu pre jednu osobu.

Certifikácia CE, 2-ročná štandardná záruka, dodacia lehota 15-20 pracovných dní, jednotka MOQ 1.

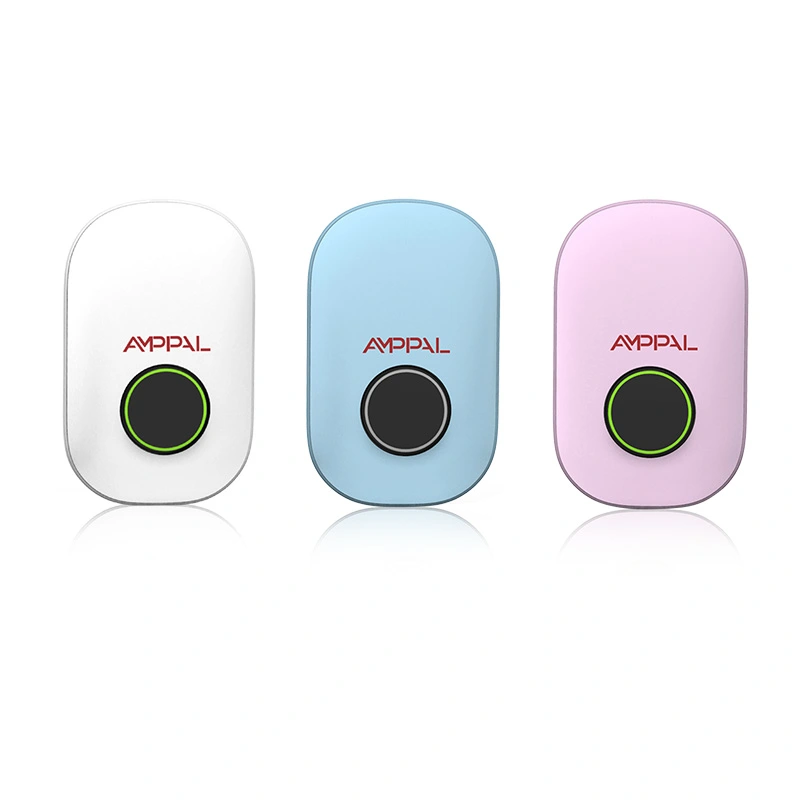

OEM/ODM: prispôsobené logo, farba krytu a značka aplikácie; exportuje do 40+ krajín od roku 2014.

Skladové náhradné diely: tesnenie, veko zásuvky a káblové zostavy sú jediným spotrebným materiálom, takže distribútor môže držať jednu malú súpravu a pokryť celú inštalovanú základňu.

Podrobnosti o balení a doručení

Každá jednotka sa dodáva v škatuli pripravenej na predaj s rozmermi približne 380 x 280 x 170 mm, chránená penou, s nástennou konzolou, skrutkami a manuálom; celková hmotnosť je asi 3 kg.

Štyridsať jednotiek na palete v dvoch vrstvách; 20-stopový kontajner pojme asi 1 500 jednotiek a 40HQ zhruba 3 300, takže malé aj veľké objednávky sa odosielajú ekonomicky. Distribútori často kombinujú tento model so 7kW a 11kW verziou v jednom kontajneri.

Cenové ponuky sú FOB Ningbo alebo Shanghai, EXW k dispozícii; obchodná faktúra, baliaci list, nákladný list, osvedčenie o pôvode a vyhlásenie CE sprevádzajú každú zásielku.

Zásady podpory a opráv

Štandardná 2-ročná záruka od odoslania, pokrývajúca výrobné chyby vrátane zapečatenej elektroniky.

24-hodinová technická odozva s videodiagnostikou.

Náhradné diely: súpravy tesnení, kryty zásuviek a káblové zostavy cez DHL/FedEx do 2 pracovných dní.

RMA podľa fotografií a sériového čísla: výmena alebo oprava je potvrdená skôr, ako čokoľvek vrátite.

Tesnenie je opotrebované: vymeňte tesnenie, ak je jednotka niekedy rozobratá, a ku každej objednávke opravy prikladáme nové tesnenie.

Oprava v teréne je vo väčšine prípadov možná: predný kryt a tesnenie sa dajú demontovať pomocou štandardných nástrojov, takže poškodené veko neznamená úplne novú jednotku.

Poznámky k manipulácii a čisteniu

Nesprávne: tlakové umývanie zásuvky s otvoreným vekom. Vpravo: zatvorte kryt zásuvky a zakryte zastrčený konektor pred hadicou.

Nesprávne: namontovanie jednotky naplocho, takže voda tečie na hornom okraji. Vpravo: použite naklonenie držiaka tak, aby tvár odlievala vodu.

Nesprávne: vŕtanie vstupu poľného kábla cez kryt. Vpravo: použite výrobnú upchávku; diera vyvŕtaná v teréne je miesto, kde sa voda dostáva.

Nesprávne: ponechanie jednotky na úrovni podlahy v oblasti ohrozenej záplavami. Vpravo: montáž nad známu záplavovú čiaru; IP65 je vodotesný, nie ponorený.

Nesprávne: ignorovanie tesnenia po rokoch vystavenia UV žiareniu. Vpravo: každý rok skontrolujte tesnenie a vymeňte ho, ak je prasknuté; sada stojí menej ako diagnóza.

Príbehy kupujúcich z drsných klimatických podmienok

Majiteľ chaty na nórskom pobreží namontoval jednu vedľa lodenice 200 metrov od mora. Po dvoch zimách soľného spreja bolo jediným problémom stuhnuté veko zásuvky, ktoré uvoľnil silikónovým sprejom; elektronika nikdy nechybovala.

Kenský stavebný dodávateľ udržiava štyri jednotky na stavenisku v prašnej horskej oblasti. Sťažnosť vedúceho pracoviska je opakom väčšiny: jednotky sú tak utesnené, že z nich nemôže unikať ani prach, a počas slnečných dní sa za rámom obrazovky hromadí tenký film.

Čilský banícky tábor si objednal dávku pre personál vo výške. Ich elektromajster ocenil hodnotenie -30°C po noci pri -18°C; predtým sledoval zlyhanie lacnejších nabíjačiek pod -10 °C.

Spoločná téma týchto správ: nikto nehovorí o škodách spôsobených vodou. Sťažnosti sú kozmetické, tuhé veko alebo vyblednutý rám, čo je presne toľko, koľko by majiteľa mal stáť dizajn odolný voči poveternostným vplyvom.

Otázky týkajúce sa nabíjania odolného voči poveternostným vplyvom

Otázka: Môžem naozaj striekať vodu priamo na jednotku?

Odpoveď: Áno, IP65 chráni pred nízkotlakovými prúdmi z akéhokoľvek smeru; držte veko zásuvky zatvorené počas hadice.

Otázka: Aký je rozdiel medzi IP54 a IP65?

A: Druhá číslica: 4 odoláva postriekaniu, 5 odoláva prúdeniu vody; prvá číslica 6 pridáva prachotesnosť.

Otázka: Nabije sa jednotka pod bod mrazu?

Odpoveď: Je dimenzovaná do -30 °C; o tom, koľko energie prijme za studena, rozhoduje správa batérie auta.

Otázka: Zožltne plastový kryt na slnku?

Odpoveď: Kryt je UV stabilizovaný, ale po niekoľkých rokoch vonku počítajte s menším vyblednutím povrchu.

Otázka: Čo robí aplikácia bez cloudového účtu?

Odpoveď: Párovanie Bluetooth, štart/stop a zobrazenie živého výkonu fungujú lokálne; Po nakonfigurovaní WiFi pridá vzdialený prístup.

Otázka: Ktorá zásuvka a kábel sú súčasťou dodávky?

A: Jedna zásuvka typu 2 s pevným káblom; CCS a CHAdeMO nie sú ponúkané na AC modeloch.

Otázka: Môže byť inštalovaný aj vo vnútri?

Odpoveď: Áno, kryt IP65 funguje kdekoľvek; vnútorné použitie ponecháva priestor pre hlavu nevyužitý.

Otázka: Aká je dodacia lehota?

Odpoveď: 15-20 pracovných dní pre štandardné modely, jednotka MOQ 1.
