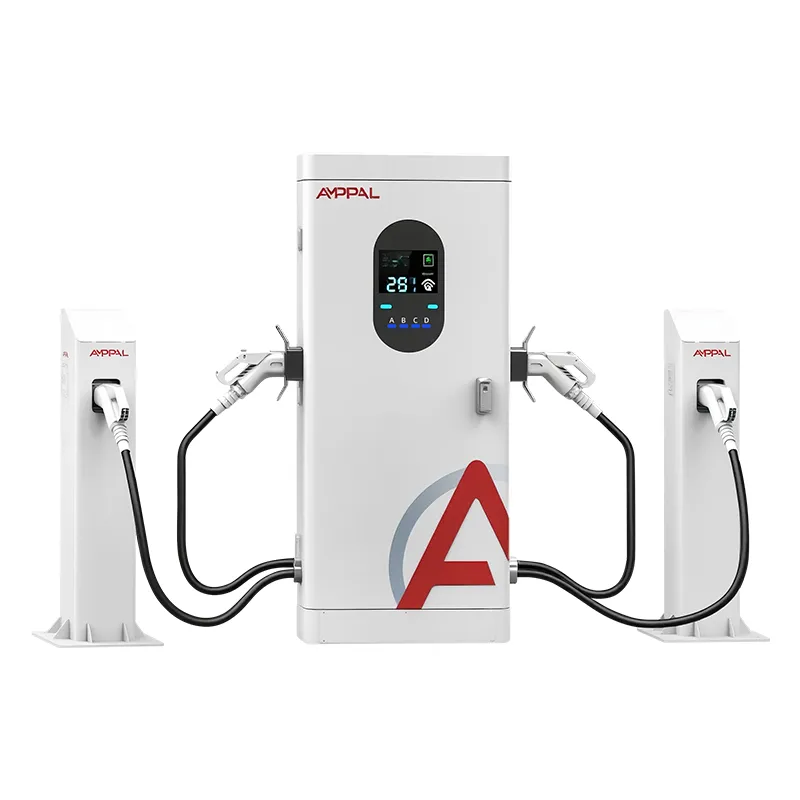

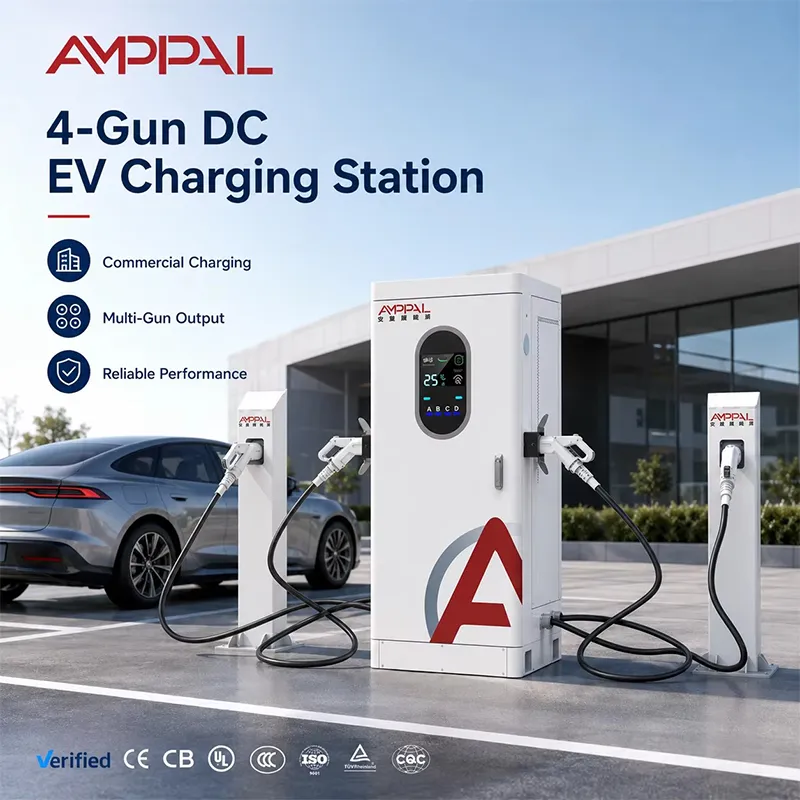

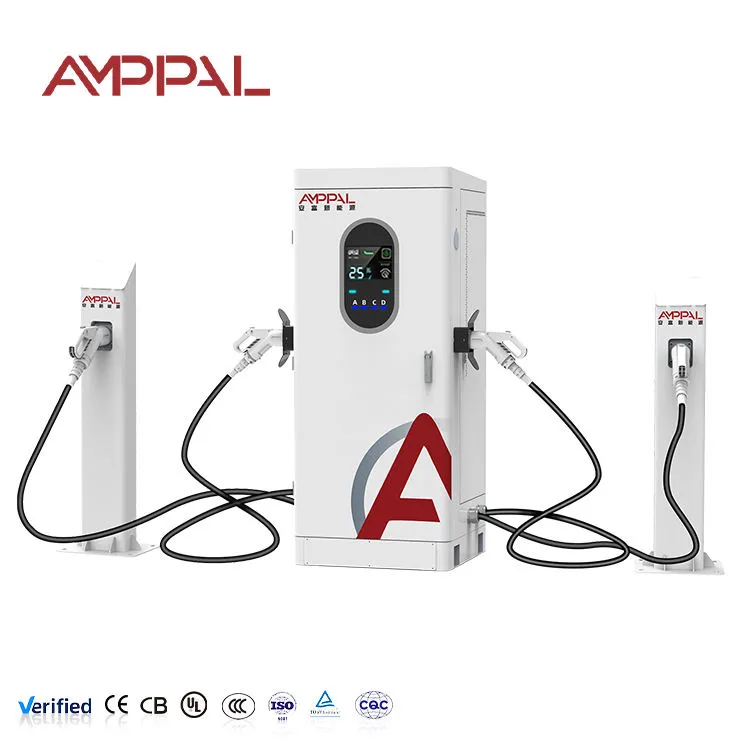

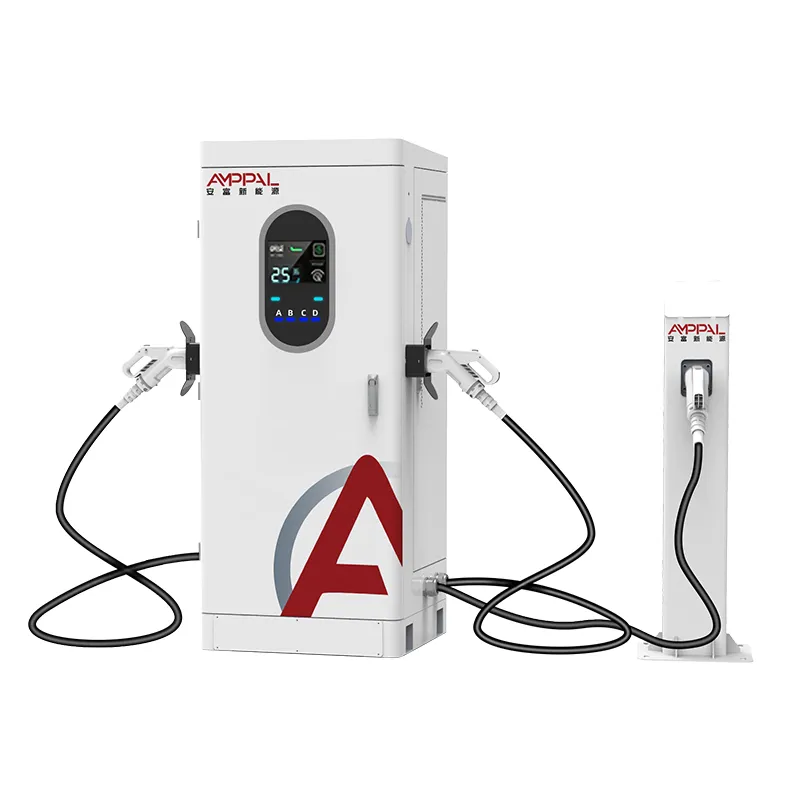

160kW viackonektorová jednosmerná rýchla nabíjacia stanica EV pre komerčné flotily

Koľko 160 kW rozložených na štyri pištole si kúpite

Väčšina staviteľov staníc začína nesprávnou otázkou: "aká veľká je nabíjačka?" namiesto "koľko vozidiel denne musí obslúžiť?" Táto stránka robí aritmetiku, ktorú by urobil bankár pred podpisom. AF-DC-160-Y-D-Z-4-H je integrovaná skriňa na jednosmerný prúd so štyrmi pištoľami – výkon 160 kW, pozície A/B/C/D, jeden vstup 380 V – a celý jej ekonomický argument je, že strop vašich príjmov určuje počet zbraní, nie špičkový výkon. Jedna 160kW pištoľ slúži naraz pre jedno auto.

Berte to ako poistenie kapacity. Autá prichádzajúce na skutočnú stanicu sú lotériou: taxík, ktorý chce 40 minút, cestujúci, ktorý chce 20, nákladné auto, ktoré chce 90. Jednotka s jednou zbraňou zoradí túto lotériu – každé auto čaká, kým príde rad.

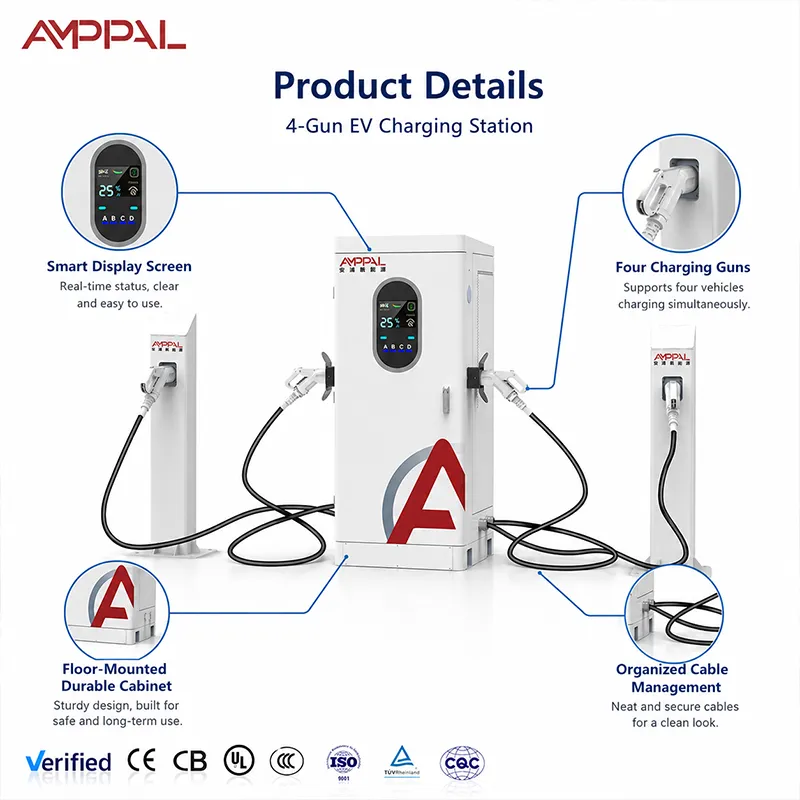

Ekonomické argumenty pre štyri zbrane namiesto jednej

Rovnaký výkon, až štyri súbežné relácie: táto skriňa a jednopištoľ 160 kW čerpajú rovnaký prívod; kabinet len ​​zastaví jedno auto, aby zablokovalo celý rad.

Využitie pištole stúpa, pretože latka na obsadenie pištole je nižšia: každé auto môže zaujať akúkoľvek pozíciu, zatiaľ čo rýchly jazdný pruh na 800 V úplne odmieta staršie autá s napätím 400 V.

Priemerná čakacia doba sa skracuje bez nákupu ďalšej siete: teória frontu v praxi – štyri krátke služby porazia jednu dlhú službu za rovnakú energiu.

Ciele výnosov na zbraň sa ľahšie dosahujú: 160 kW vydelených štyrmi pištoľami je priemer 40 kW na pozíciu a deň stabilných relácií sa vám vráti lepšie ako rovnaká kWh prostredníctvom jednej pištole.

Nižšie náklady na inštaláciu na obsluhované vozidlo: jedna skriňa, jeden podávač, jeden základ, jedna registrácia OCPP – oproti dvom jednotkám s jednou pištoľou.

Strop 250 A je dostatočne veľkorysý: pri 400 V môže jedna pištoľ vytiahnuť 100 kW; pri 800V osamotene auto spotrebuje az 160kW. Bazén je zriedka prekážkou v zmiešanej premávke.

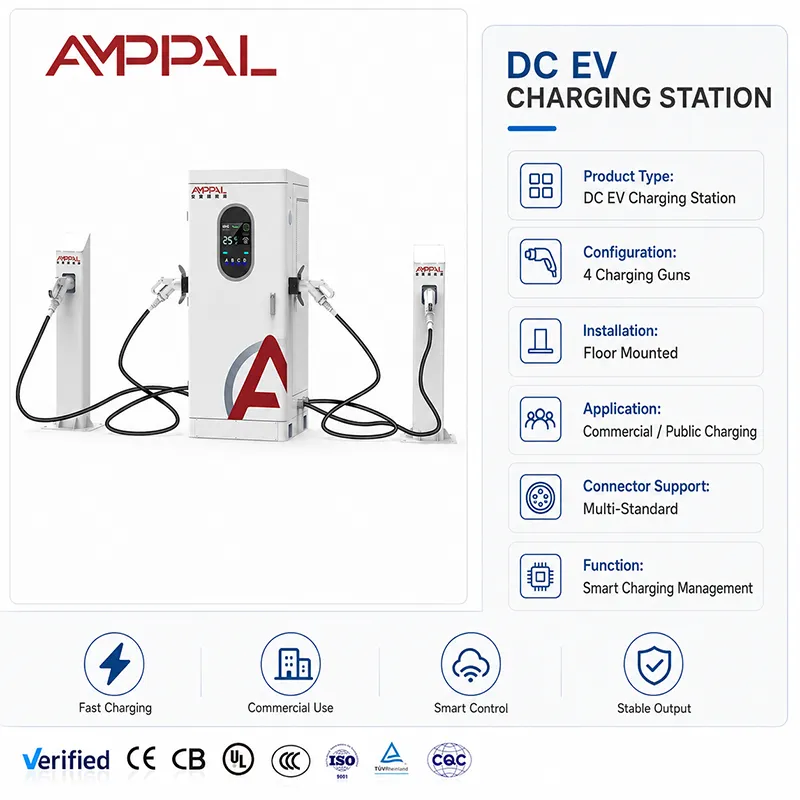

Technické špecifikácie

Typy stránok, kde počet zbraní poráža výkon jednotky

Pracovisko a parkovisko, kde autá sedia 30 – 90 minút – čas zotrvania je dostatočne dlhý na to, aby priemerný výkon 40 kW nebol kompromisom.

Pozemky pri mestských chodníkoch alebo supermarketoch s nepredvídateľnými prílevmi.

Lokality s pevným mriežkovým uzáverom: 160 kW je často najväčší odber, ktorý toleruje skromný limit bez modernizácie transformátora.

Franšízové ​​čerpacie stanice pridávajú svoje prvé elektrické ostrovy k existujúcej elektrickej kapacite.

Lodné lodenice, ktorých vozidlá sú triedy 400V; rozloženie štyroch pištolí udrží každé vozidlo nabité bez vysokonapäťového pruhu.

Ako 160kW bazén obsluhuje štyri vozidlá za sebou

Skriňa udržiava bazén na celkovom výkone 160 kW a rozdáva ho podľa vami nastaveného pravidla – kto prv príde, ten prv melie, dokonca rozdelený alebo priorita. Pri rovnomernom rozdelení majú štyri obsadené delá každé približne 40 kW; 50kWh auto, ktoré sa pripojí pri 40% stave nabitia, odchádza približne za 60-75 minút.

Detail peňazí je využitie. Jednopištoľová 160 kW nabíjačka nezarába pri nečinnosti nič; tento kabinet niečo zarobí vždy, keď je niektorá zo štyroch pozícií obsadená. Spustite aritmetiku s vlastnou tarifou: 40 sedení denne v priemere 20 kWh na každú je 800 kWh cez kabinet.

Údaje o reláciách sa vracajú pre každú zbraň cez OCPP 1.6/2.0, takže sledujete využitie týždeň po týždni a meníte pravidlá prideľovania, keď jedna pozícia nedosahuje výkonnosť. Táto spätná väzba je rozdiel medzi vlastnením nabíjačky a vlastnením príjmovej linky.

Čo v skutočnosti pokrývajú naše testovacie správy

Kompletné testy EMC a dielektrického typu, nie vzorky iba modulov – súbor, ktorý si chce európsky úradník pre výberové konanie skutočne prečítať.

96-hodinový soľný sprej na kryt IP54 a kryty pištolí, s fotografiami v správe.

50C tepelný cyklus ukazuje, kde sa výkon znižuje, takže plán lokality nikdy nezistí limit v auguste.

Overenie IP54 na tesneniach a upchávkach plus mechanické otrasy na kryte.

Certifikáty CE, TUV, UL, CB a CCC aktuálne a dostupné na požiadanie, so sériovým záznamom o skúške v stave zostavy na jednotku.

Ako 1 milión jednotiek ročne kapacity udržuje dodaciu dobu 15-20 pracovných dní

1. Plech: laserové rezanie TRUMPF a CNC ohraňovacie lisy v Yueqing; kryt začína ako zvitok ocele, nie ako katalógový diel.

2. Práškové lakovanie so vsádzkovým odberom vzoriek soľným sprejom.

3. PCBA na vyhradenej linke DC – montážne podlahy AC a DC sú oddelené, takže nástroje a čistota sa nikdy nemiešajú.

4. Zostava prípojnice a výkonového modulu s nástrojmi riadenými krútiacim momentom; každý spoj je zaznamenaný.

5. Zapojenie so štyrmi pištoľami: polohové stýkače, meranie a odľahčenie napätia.

6. Testovanie firmvéru a handshake OCPP oproti testovacej platforme.

7. Zapálenie plnej záťaže na banke záťaže, zaznamenané pre každú skrinku.

8. Finálna kontrola kvality, serializácia a odovzdanie do balenia — to je dôvod, prečo štandardná cenová ponuka hovorí o 15-20 pracovných dňoch, a preto ju zvyčajne prekonávame.

Sprievodca dimenzovaním: Keď 160 kW porazí 2x80 kW alebo jeden 160 kW

Porovnajte tri možnosti na svojom webe. Jedna jednopištoľ 160 kW: najlacnejšia skriňa, najlepší zážitok z jedného vozidla, najhoršie správanie v rade. Dve jednotky s jednou pištoľou s výkonom 80 kW: dva pruhy, ale každý má výkon takmer 80 kW a platíte za dva podávače a dva základy. Jedna 160kW štvorpištoľ: štyri dráhy z jedného podávača; osamelé auto má stále výkon až 160 kW (250 A, povoľuje strop pri 800 V).

Keď to tak nie je: ak sú všetci vaši vodiči kamióny, ktoré potrebujú viac ako 150 kW na sedenie, štyri pruhy s priemerným výkonom 40 kW sú nesprávny tvar – kúpte si špeciálne veľké jednotky. Ak sa relácia musí skončiť pod 15 minút, nič v triede 160 kW to neopraví. A ak vaša stránka nikdy neuvidí viac ako dve autá naraz, jednotka s dvoma zbraňami stojí menej.

Päť zmluvných faktov, na ktoré sa kupujúci pýtajú ako prvé

Dodacia lehota: 15-20 pracovných dní od uloženia a schválenia umeleckého diela – napísané v cenovej ponuke, neskôr nezistené.

MOQ: uvedené pre model v cenovej ponuke; vzorové jednotky sa odosielajú ako prvé, takže tvrdenie o kvalite je testovateľné pred objemom.

Záruka: dva roky, úroveň modulu a pištole – časti, ktoré zlyhajú, nie farba.

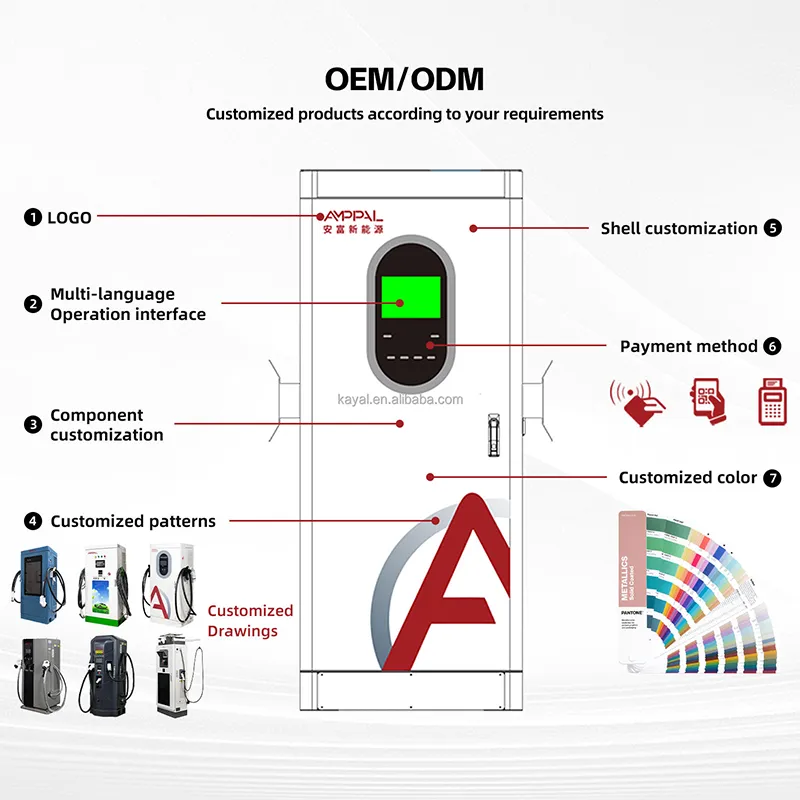

Prispôsobenie: Značka OEM, farba, štítky na zbrane a pomenovanie backendu v čase objednávky; továreň urobila OEM / ODM pre kupujúcich vo viac ako 40 krajinách.

Referenčná škála: 1 milión+ jednotiek kumulatívne dodaných do roku 2024, 200+ staníc prevádzkovaných naším vlastným tímom, 500 kvapalinou chladených jednotiek pre Saudskú NEOM – továreň má skin v hre.

Doručenie skrine bez drámy s rozmermi 1820 x 750 x 735

Obálka prepravky má približne 2,0 x 0,95 x 1,0 m vrátane priehradiek na pištole vystlaných penou; skriňa sa pohybuje vzpriamene, pištole zabezpečené proti pohybu. Hrubá hmotnosť sa objaví na baliacom liste, ktorý posielame pred odchodom kamióna, takže váš špeditér môže plánovať bez prekvapení.

Námorná preprava je štandardná: FOB, CIF, CFR alebo DDP z Zhejiang. 40 stôp veliteľstvo má šesť debien v rade podľa nášho štandardného plánu ukladania; konečné diagramy zaťaženia sú potvrdené na objednávku, pretože zmesi sa líšia.

Dokumenty – obchodná faktúra, baliaci list, nákladný list, osvedčenie o pôvode – pochádzajú z nášho exportného oddelenia, ktoré sa ročne odosiela do 40+ krajín. Prvodovozcovia dostanú vopred kontrolný zoznam dokumentov; videli sme, ktoré colnice čo žiadajú.

Dvojročná lehota, 48-hodinová expedícia dielov

Dvojročné funkčné obdobie. Pre operátora s číslami využitia je relevantným údajom naše 48-hodinové odoslanie dielov, nie samotná dĺžka záruky.

48-hodinová expedícia naskladnených náhradných dielov – zostavy zbraní, moduly, ovládače – zo závodu Yueqing.

Vzdialená diagnostika OCPP pre problémy s konfiguráciou a firmvérom; väčšina vstupeniek sa uzatvára bez návštevy stránky.

Ročný kontrolný zoznam: čistenie filtra, opätovné utiahnutie prípojnice, kontrola kontaktu pištole – posielame ho s každou objednávkou.

Telefonát o uvedení do prevádzky s inžinierom na prvom stretnutí.

Náhradné diely na úrovni modulu sa uchovávajú počas celej záruky, takže neúspešný modul je výmena, nie lístok na opravu.

Návyky operátora, ktoré predlžujú životnosť zbrane

Nesprávne: nechať vodičov vytrhnúť konektor za kábel. Vpravo: uchopenie rukoväte a namontovanie malého nápisu – kontakty pištole sú predmetom opotrebovania a dvojročná záruka sa nevzťahuje na zneužitie.

Nesprávne: pevne navinutý 7m kábel okolo puzdra v mrazivom počasí. Vpravo: voľné slučky a jarná kontrola bundy, či nemá praskliny.

Nesprávne: nastavenie rovnomerného rozdelenia, keď jedna zbraň sedí v mŕtvej zóne, ktorú nikto nepoužíva. Vpravo: mesačná kontrola údajov OCPP na pištoľ a prepnutie pozície nízkej spotreby na prioritu alebo posunutie jej pravidla.

Nesprávne: spustenie skrinky na generátor bez správnej väzby medzi neutrálnym a zemným vodičom. Vpravo: stabilný prívod AC380V+-15%; schéma zapojenia v návode obsahuje detaily pripojenia.

Nesprávne: čistenie dotykovej obrazovky sprejmi s rozpúšťadlom. Vpravo: suchá utierka z mikrovlákna; rozpúšťadlá zakalujú displej počas sezóny.

Spätná väzba kupujúcich z pracovných stránok

Nadobúdateľ franšízy čerpacej stanice v Poľsku umiestnil jednu skriňu vedľa dvoch existujúcich jednotiek s jednou pištoľou a sledoval, ako skriňa so štyrmi pištoľami počas víkendových špičiek prekonala obe – rad sa rozprestieral cez štyri pruhy namiesto toho, aby sa hromadil za jedným. Jeho sťažnosť: rovnomerné rozdelenie prvého firmvéru nedostatočne zásobilo jeho prioritné stanovište taxíkov, čo napravil zmenou pravidiel v aplikácii.

Prevádzkovateľ skladu v Mexiku cez noc prevádzkuje osem dodávkových vozidiel cez jednu skriňu. Povedal nám, že na dodacej lehote 15 až 20 pracovných dní záleží viac ako na cene – stará nabíjačka vybila v decembri a nová bola odoslaná pred prázdninami. Problém: jeho elektrikár chcel vstupné svorky na ľavej strane; naši sedia na dne, takže vedenie potrubia trvalo ďalšiu hodinu.

Mestský nákupca v Čile testoval jednotku vzorky mesiac v autobusovom depe pred objednaním množstva. 48-hodinová náhradná expedícia bola uvedená v jeho hodnotení ponuky ako dôvod, prečo AMPPAL vyhral. Malá poznámka: želal si, aby pás LED mal stabilný „rezervovaný“ vzor; poznámka o firmvéri sa dostala do nášho nevybaveného zoznamu.

Otázky týkajúce sa návratnosti investícií, na ktoré odpovedáme pri výkone 160 kW

Otázka: Koľko áut denne môže slúžiť 160kW skriňa so štyrmi pištoľami?

Odpoveď: Závisí to od času zotrvania, ale realistické plánovanie je 30-60 sedení počas 14-hodinového prevádzkového dňa s priemerom 20-30 kWh na jedno sedenie. Pod priemerom 30 kWh je bazén len zriedka dlho nečinný.

Otázka: Je 40 kW na zbraň príliš pomalý?

Odpoveď: Pre auto s výkonom 50 kWh z 20 % na 80 %, približne 45 minút pri 40 kW. Ak vaše publikum očakáva menej ako 30-minútové relácie, zvýšte veľkosť – tento kabinet je ekonomická hra, nie rekordman.

Otázka: Má osamelé 800V auto skutočne 160 kW?

A: Až do výstupného stropu 250A — pri 800V to je celých 160kW; pri napätí 400 V dosahuje samostatné auto výkon takmer 100 kW. Na obrazovke sa zobrazuje živá postava.

Otázka: Akú matematiku návratnosti odporúčate?

A: Príjem modelu na zbraň: počet hodín obsadenia krát priemerný výkon krát tarifná rezerva. Spustite to pre jednu zbraň a pre štyri; kabinet so štyrmi zbraňami zvyčajne vyhrá viac ako 15 zasadnutí denne.

Otázka: Môžem pridať túto skrinku k existujúcemu 160kW podávaču?

Odpoveď: Áno – odoberá rovnaké napájanie AC380V ako jedna 160kW jednotka. Rozdiel je čisto vo vnútri skrine.

Otázka: Vzťahuje sa záruka na zbrane?

Odpoveď: Dva roky, vrátane modulov a pištolí, so 48-hodinovým odoslaním na sklade náhradných dielov. Poškodenie kábla v dôsledku zneužitia vodičom nie je kryté.

Otázka: Čo ak moja stránka presiahne 160 kW?

Odpoveď: Ponechajte si túto skrinku a pridajte druhú; každý je nezávislý na vlastnom podávači. Mnoho operátorov stavia kapacitu v krokoch po 160 kW presne z tohto dôvodu.

Otázka: Môže byť nabíjacia platforma OCPP 1.6 a 2.0?

Odpoveď: Obe sú podporované. Pred odoslaním testujeme handshake oproti vašej platforme.
