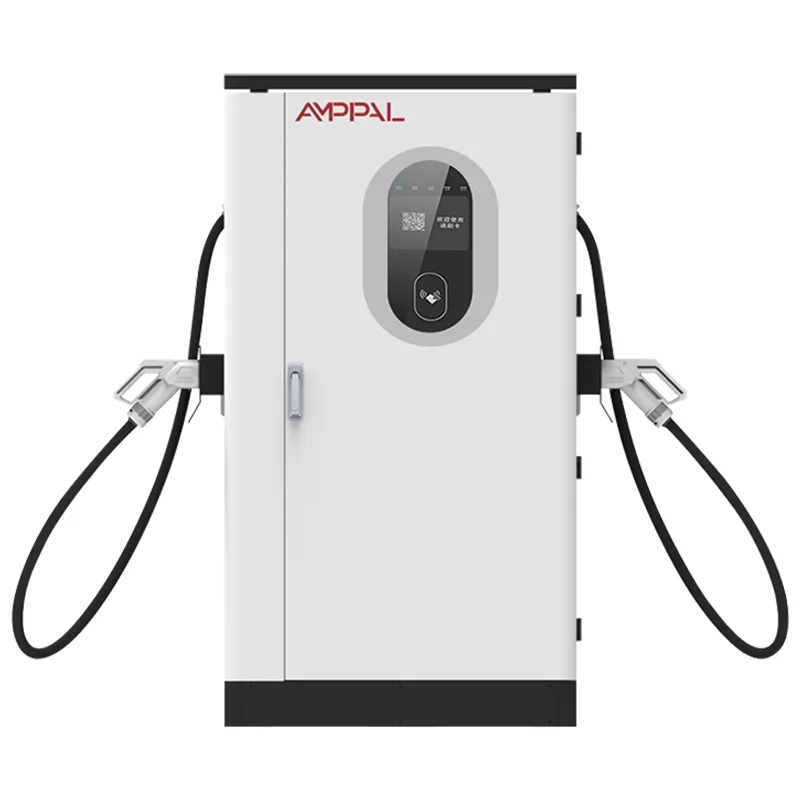

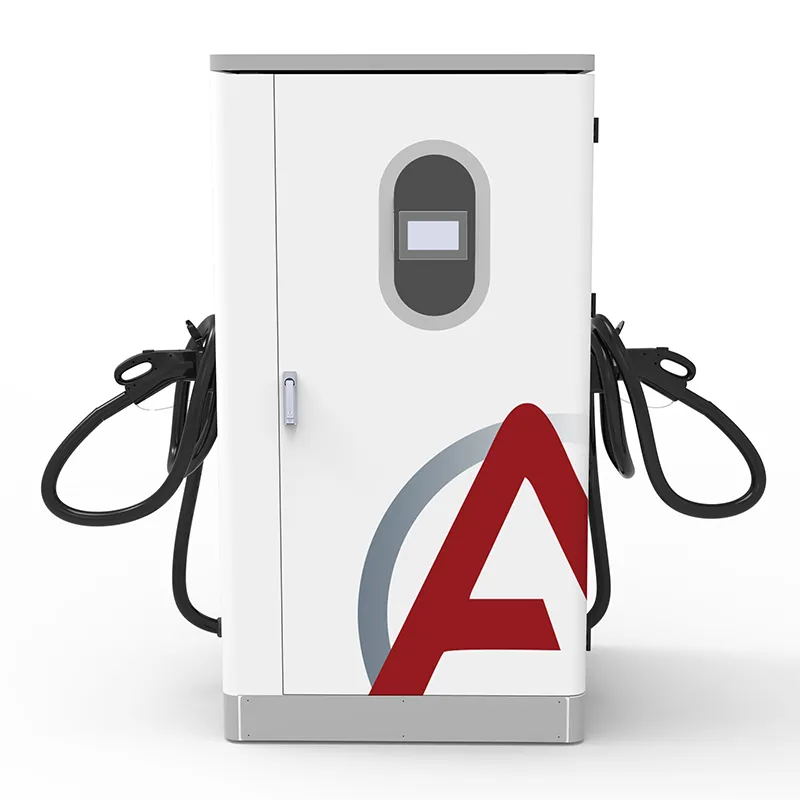

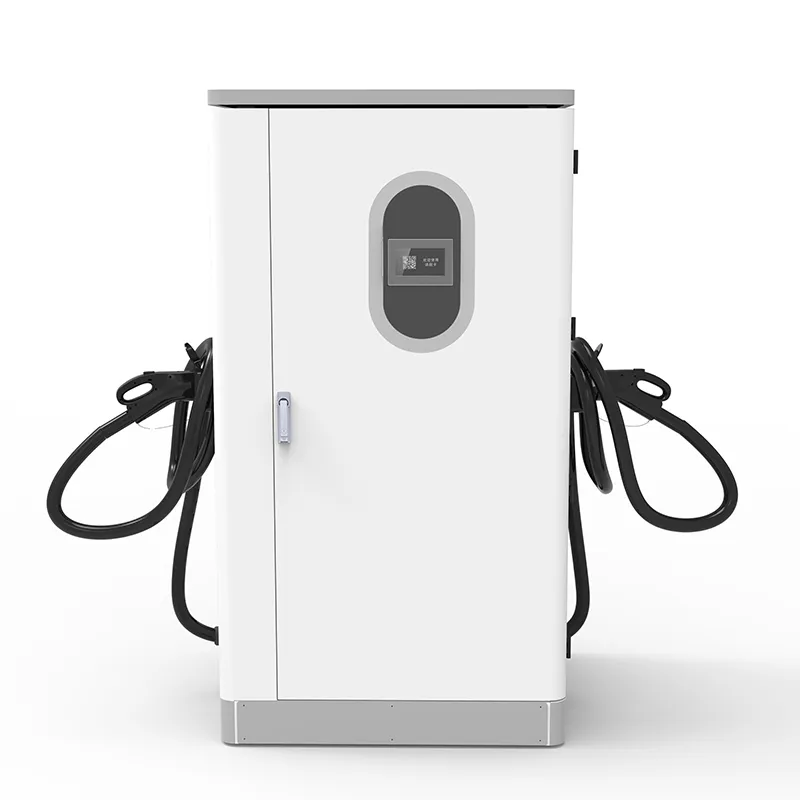

Vysokovýkonná nabíjacia stanica DC EV s výkonom 360 kW pre sklady veľkých vozových parkov

Prečo sa nabíjačka, ktorá toleruje zlé siete, predáva lepšie v zahraničí

Opýtajte sa inštalatéra v Lagose, stavebného inžiniera v Almaty alebo majiteľa hotela na Bali, čo zabíja jednosmerné nabíjačky, a dostanete rovnakú odpoveď, než dokončíte otázku: sieť. Napätie, ktoré klesá na poludnie, frekvencia, ktorá sa potuluje, keď dieselový agregát zdieľa autobus, zhasne bez varovania – väčšina rýchlych nabíjačiek postavených pre upratané európske siete sa zloží do šiestich mesiacov.

AF-DC-360 bol navrhnutý pre tieto podmienky. Jeho vstupný stupeň akceptuje AC380V ±15% a celé pásmo 45-65Hz, takže tá istá skrinka, ktorá beží na 50Hz sieti v Rijáde, beží na 60Hz sieti v São Paule a na 52Hz generátore v stavebnom tábore – žiadna zmena firmvéru, žiadny regionálny variant.

Päť technických možností, vďaka ktorým je odolný voči mriežke

Vstupné pásmo 45-65Hz: bez zmeny konfigurácie, keď sa pohybujete medzi oblasťami 50Hz a 60Hz; frontend sleduje akúkoľvek frekvenciu, ktorá prichádza.

Tolerancia napätia ±15%: vstupné napätie až do približne 323 V a až do približne 437 V udržuje zbernicu jednosmerného prúdu pri živote tam, kde vidiecke siete klesajú pri večernom zaťažení.

Menovitý výkon v celom pásme: mnohé „širokorozsahové“ nabíjačky potichu znížia rýchlosť mimo presných 50/60 Hz; táto jednotka drží svoju krivku od 45 Hz do 65 Hz.

Skriňa IP54 s hodnotením -25°C až +50°C: miesta so slabými mriežkami majú zvyčajne tiež drsnú klímu a kryt rieši obe sťažnosti naraz.

OCPP 1.6/2.0 s oddeleným protokolovaním porúch: vstupné udalosti sa zaznamenávajú okrem porúch nabíjačky, takže váš technik prestane obviňovať zlú stranu pripojenia.

Špičková účinnosť 95 %: pri výkone generátora, kde každá premrhaná kilowatthodina stojí viac ako energia zo siete, sa rozdiel prejaví v účte za palivo.

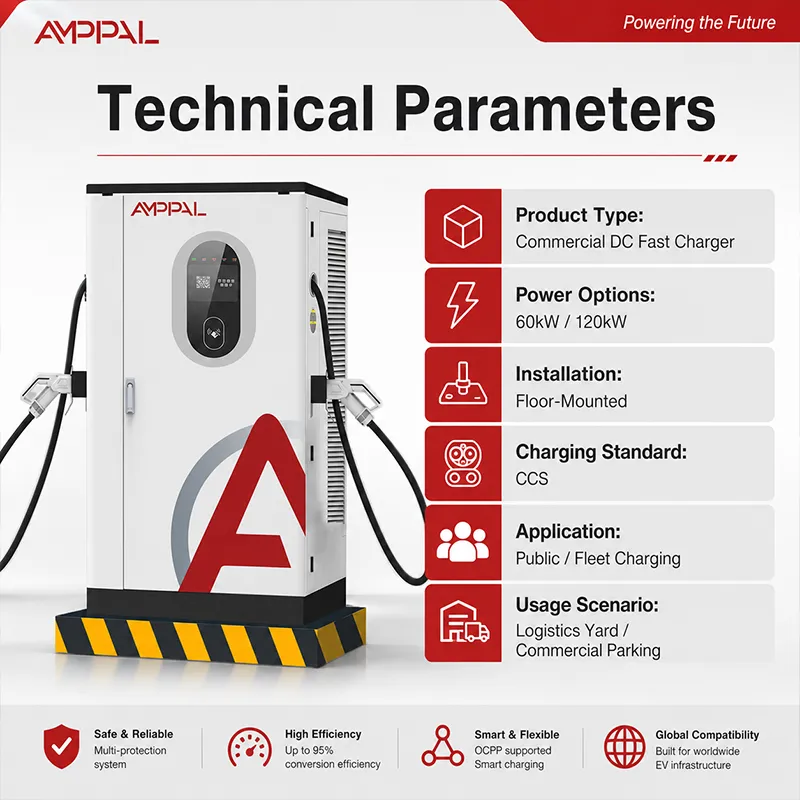

Technické špecifikácie

Mriežky, ktoré táto skrinka zvláda: 50 Hz, 60 Hz a všetko medzi tým

50Hz sieť – Európa, Stredný východ, väčšina Ázie a Afriky: štandardné trojfázové pripojenie, bez úprav.

60Hz sieť – Severná a Južná Amerika, časti Japonska a Kórey: rovnaká jednotka, rovnaký firmvér, bez konvertora.

Ostrovy a mikrosiete — Karibik, Maledivy, Filipíny: frekvenčný drift pri krokoch záťaže a 45-65Hz okno to pohltí.

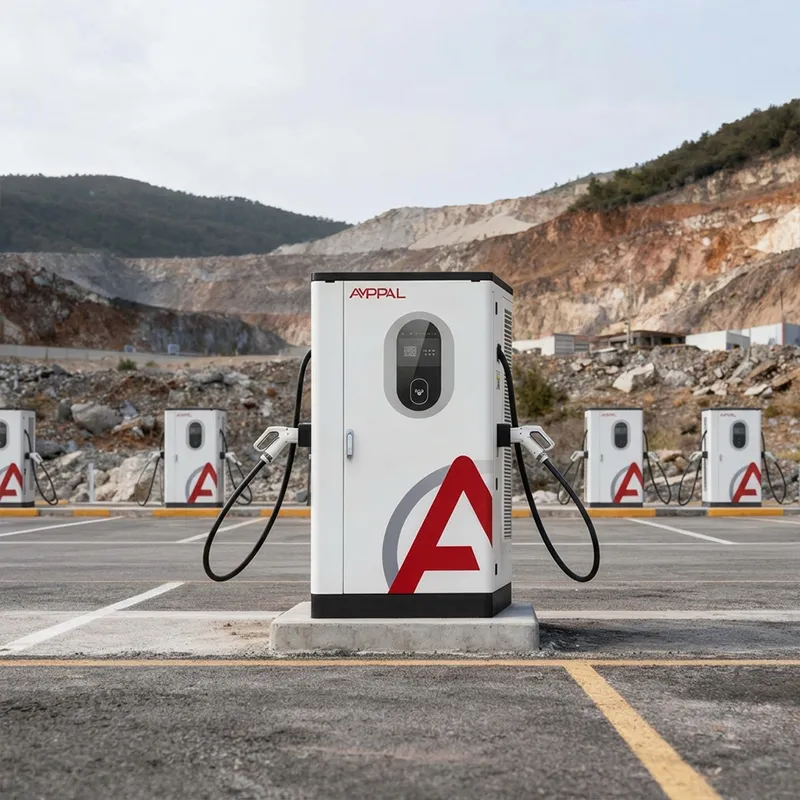

Lokality dieselových a plynových generátorov – stavebné tábory, vzdialené bane, stanice vybudované pred rozšírením siete: generátorové agregáty držia 48 – 55 Hz pri výkyvoch zaťaženia; táto skriňa sa nevypína.

Regióny s poklesom napätia – subsaharská Afrika, Stredná Ázia, časti Indonézie a Vietnam: tolerancia ±15 % prenáša relácie cez večerný vrchol.

Vnútri konverzného reťazca: AC vstup, čistý výstup DC

Trojfázový striedavý prúd vstupuje do vstupného stupňa, kde ho aktívny predný usmerňovač premení na stabilnú jednosmernú zbernicu. Riadiaca doska porovnáva sieťovú frekvenciu a napätie s požiadavkami vozidla stokrát za sekundu a nastavuje stupeň DC/DC tak, aby vozidlo videlo čistý, regulovaný jednosmerný prúd bez ohľadu na to, čo sieť v danej minúte robí.

Širokofrekvenčná schopnosť nie je úpravou filtra; žije v riadiacom firmvéri usmerňovača. Pri driftujúcom napájaní generátora stráca nabíjačka s pevnou frekvenciou 50 Hz synchronizáciu a klesá výstup. AF-DC-360 udržuje zbernicu DC na nastavenej hodnote, pretože predná časť sa znova zablokuje na akúkoľvek frekvenciu, ktorá príde - 45 Hz, 60 Hz, 52,4 Hz, všetko rovnaké.

Výstup potom nasleduje po handshake BMS: DC200-1000V, až 200A, so 7-palcovou dotykovou obrazovkou zobrazujúcou údaje o relácii lokálne. Špičková účinnosť 95 % sa meria na zbernici jednosmerného prúdu – číslo, na ktorom záleží, keď každá kilowatthodina stojí viac nafty ako v národnej sieti.

Certifikáty, ktoré otvárajú colné dvere

CE a CB označujú jednotku pre EÚ a väčšinu Ázie; Inšpekcia linky TÜV zahŕňa výrobný proces, nie len ukážkovú vzorku.

Certifikácia UL podporuje severoamerické projekty a zjednodušuje požiadavky na poistenie na niekoľkých trhoch.

CCC pre domáci čínsky predaj; exportný priečinok obsahuje všetky tri deklaračné dokumenty.

Tvrdenie 45-65 Hz je testované, nie predpokladané: vstupný stupeň každej jednotky sa pred odhlásením prenesie cez celé pásmo na zdroji s premenlivou frekvenciou.

Kryt a upevňovacie prvky prejdú 96-hodinovým soľným sprejom, čo je relevantné pre pobrežné oblasti v Afrike a Karibiku.

Moduly s hodnotením -30°C až +55°C sú na linke cyklované, čo dáva skrini skutočnú rezervu na -25°C až +50°C na trhoch s horskými a púštnymi oblasťami.

Osem výrobných brán medzi komponentom a hotovou nabíjačkou

Brána 1: oceľové rámy sú rezané laserom a zvárané robotom na linkách FANUC a TRUMPF zdieľaných s našimi produktovými radmi AC a DC.

Brána 2: Kryty prechádzajú predbežnou úpravou a práškovým lakovaním predtým, ako sa k nim priblíži akákoľvek elektronika.

Brána 3: moduly usmerňovača a DC/DC sú postavené na jednosmernej montážnej linke, oddelené od AC výroby kvôli ESD a kontrole čistoty.

Brána 4: každý modul je testovaný samostatne – výstupná presnosť, zvlnenie, účinnosť pri 20 %, 50 % a 100 %.

Brána 5: lavica s premenlivou frekvenciou zametá 45-65 Hz a krokuje vstupné napätie cez okno ±15 % na každej jednotke.

Kupujete pre slabú sieť? Najprv skontrolujte tieto tri veci

Pred nákupom zmerajte: zaznamenajte napätie na svojom webe na týždeň. Ak sa bežne nachádza pod 340 V pri večernej špičke, naplánujte kratší chod podávača alebo zmenu odbočky transformátora, pretože aj tolerancia ±15 % má spodnú hranicu.

Po druhé, skontrolujte generátor. Ak plánujete jazdiť na naftu, dimenzujte ju na 1,5 – 2-násobok odberu nabíjačky. Generátor, ktorý je príliš malý, spája frekvenciu a napätie a žiadny vstupný stupeň nedokáže opraviť napájanie, ktoré sa zrúti.

A úprimné nie: ak váš web nemá žiadnu realistickú cestu k stabilnému trojfázovému napájaniu – žiadna sieť, žiadny generátor, iba jednofázový – tento produkt nie je pre vás. Potrebujete batériový alebo solárne hybridný systém a my vám to povieme, namiesto prijatia objednávky.

Čo získajú exportní zákazníci, čomu sa miestni dodávatelia nevyrovnajú

Viac ako 40 krajín s históriou dodávok — SAE, Saudská Arábia, Rusko, Kazachstan, Uzbekistan, Chorvátsko, Nemecko, Francúzsko, Malajzia, Thajsko, Vietnam, Indonézia, Rwanda, Keňa, Južná Afrika, Mexiko, Brazília, Čile, Turecko — a tento zoznam informuje o každej stavbe.

Dodacia lehota 15-20 pracovných dní s dátumom v PO; MOQ je jedna jednotka pre prvé overovacie objednávky.

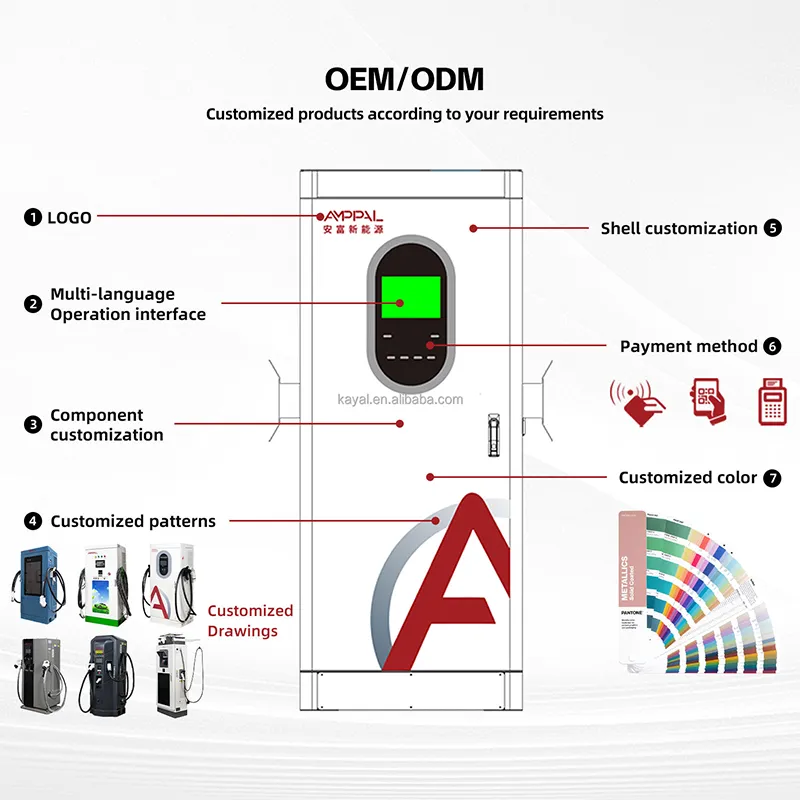

Dĺžka kábla, štandard konektora, farba a logo prispôsobené v čase objednávky; širokofrekvenčný firmvér je už štandardom, nejde o špeciálnu požiadavku.

Certifikáty odoslané v exportnom priečinku — CE, TÜV, UL, CB, CCC — plus úplná dokumentácia OCPP pre váš softvérový tím.

Referencie: projekt NEOM s 500 kvapalinou chladenými jednotkami, Sime Darby v Malajzii, RHG Enerturk v Turecku — stránky, ktoré testujú nabíjačky na sieťach, ktoré neodpúšťajú.

Ako prepravujeme a odosielame do viac ako 40 krajín

Skriňa opúšťa továreň na palete s kanálmi vysokozdvižného vozíka, potom ide do preglejkovej prepravky s penovou ochranou rohov a vodotesným krytom. Pre námornú dopravu pridávame vysúšadlo a kartu indikátora vlhkosti – mesiac v kontajneri prekračujúcom rovník je klíma sama o sebe.

Posielame FOB Ningbo alebo CIF do vášho prístavu. Vývozný balík obsahuje obchodnú faktúru, baliaci list, podporu konosamentu a vyhlásenia CE/TÜV, takže váš colný maklér môže vykonať predbežné vyplnenie, kým je loď ešte na mori.

Zmiešané náklady sú rutinou: 20-metrový kontajner pojme niekoľko skríň plus náhradné moduly a káble. Plán paliet koordinujeme s vaším špeditérom, takže nič neleží na doku a čaká na papierovanie.

Terénna služba, keď ste 14-hodinový let preč

Dvojročné funkčné obdobie. Ak je kvalita siete zlá, predný usmerňovač prevezme zneužitie; naša záruka to pokrýva bez sporu o podmienkach dodávky.

Náhradné moduly a dosky naskladnené a odoslané do 3-5 pracovných dní; náhradný modul usmerňovača uložený na mieste udržiava prestoje počas smeny.

Diaľkové čítanie porúch cez OCPP: naši inžinieri vytiahnu protokol, oddelia vstupné udalosti od porúch nabíjačky a prevedú vášho technika videohovorom.

Sprievodca uvedením do prevádzky napísaný pre miestnych elektrikárov – dozvedeli sme sa, že „predpokladajme, že vyškolený inštalatér“ zlyhá na trhoch, kde ide o prvú jednosmernú nabíjačku v sieti.

Ročný prehľad pre väčšie lokality: frekvenčné prahy, krivky zníženia výkonu a koncové body OCPP kontrolované a aktualizované na diaľku.

Päť prevádzkových návykov, ktoré zabíjajú nabíjačky na slabých sieťach

Nesprávne: zdieľanie podávača s veľkým motorom, ktorý sa ťažko štartuje a pri každom štarte sleduje zhnednutie. Vpravo: dajte nabíjačke vlastný podávač alebo pomocníka s jemným štartom; tolerancia vstupu prežije poklesy, nie neustále zneužívanie.

Nesprávne: prevádzka dieselového agregátu pri minimálnom zaťažení „pre úsporu paliva“ a očakávanie stabilnej frekvencie. Vpravo: správne nabite generátor alebo pridajte vyrovnávaciu pamäť batérie; frekvencia pod 45 Hz je mimo akejkoľvek tolerancie.

Nesprávne: umiestniť skriňu do oceľového prístrešku bez prúdenia vzduchu a obviňovať mriežku pri znížení výkonu na poludnie. Vpravo: dodržujte rozloženie vetrania; 95% účinnosť stále odmieta 5% ako teplo.

Nesprávne: za predpokladu, že 50 Hz a 60 Hz potrebujú rôzne produkty. Vpravo: objednajte si jedno číslo dielu – firmvér automaticky sleduje frekvenciu 45 – 65 Hz – ale povedzte nám svoj región, aby továreň testovala pri tejto frekvencii.

Nesprávne: zastavenie záznamu vstupného napätia po inštalácii. Vpravo: pokračujte v protokolovaní; keď sa mriežka časom zhoršuje – nová továreň proti prúdu, starnúci transformátor – protokol vám povie skôr, ako to urobí nabíjačka.

Hlasy z troch trhov s náročnou silou

Majiteľ hotela a nákupného centra na Bali v Indonézii: "Naša ostrovná sieť klesá každý večer, keď sa zapne záťaž klimatizácie. 360-ka prešla reláciami, ktoré by stará nabíjačka prerušila. Ovládací panel OCPP je len v angličtine - naši zamestnanci sa to naučili, ale sprievodca Bahasa by ušetril týždeň."

Operátor diaľničnej stanice v Kazachstane: "Bežíme na sieť so zálohou na naftu. Keď to prevezme generátor, frekvencia sa pohybuje okolo 52 Hz a používa sa na vypnutie našich predchádzajúcich jednotiek. Táto skrinka ani nemrkla. Dráždenie: odlesky obrazovky v lete; namontovali sme jednoduchú kapotu."

Logistická spoločnosť v Keni: "Nairobské rozvody sú použiteľné, ale o 18:00 sa ťažko prehýbajú. Kúpili sme dve jednotky po trojmesačnom testovaní jednej. Jedinou chybou bol hluk ventilátora v 30. týždni, náhradný bol odoslaný do piatich pracovných dní.

Otázky týkajúce sa mriežky a kompatibility Kupujúci sa nás pýtajú

Otázka: Bude tá istá skrinka fungovať na 50Hz a 60Hz mriežkach?

A: Áno. Vstupná fáza pokrýva 45-65 Hz a továrenská lavica pred odoslaním vyčistí celé pásmo.

Otázka: Aké zlé môže byť napätie?

A: AC380V ±15%, teda zhruba 323V až 437V na vstupných svorkách; pod tým sa skrinka skôr chráni, než by sa poškodila.

Otázka: Môže bežať na dieselovom generátore?

Odpoveď: Áno, ak je generátor dimenzovaný na 1,5-2x odber nabíjačky a udržiava frekvenciu v rozsahu 45-65Hz pri záťaži.

Otázka: Aký je výstupný rozsah?

A: DC200-1000V pri 0-200A, 95% špičková účinnosť; slúži vozidlám 400V aj 800V.

Otázka: Ktoré konektory sú k dispozícii?

A: CCS1, CCS2, GB/T, CHAdeMO a NACS — pri objednávke uveďte svoj mix; dĺžka kábla je riadková položka.

Otázka: Aká certifikácia prichádza s exportnými jednotkami?

Odpoveď: Dokumentácia CE, TÜV, UL, CB a CCC sa dodáva v exportnom priečinku.

Otázka: Aká je dodacia lehota a minimálna objednávka?

A: 15-20 pracovných dní, MOQ jedna jednotka.

Otázka: Stratí zlá kvalita siete záruku?

Odpoveď: Nie. Štandard na dva roky vrátane vstupnej fázy; zaznamenávame vstupné udalosti, takže diagnóza zostáva čestná.
