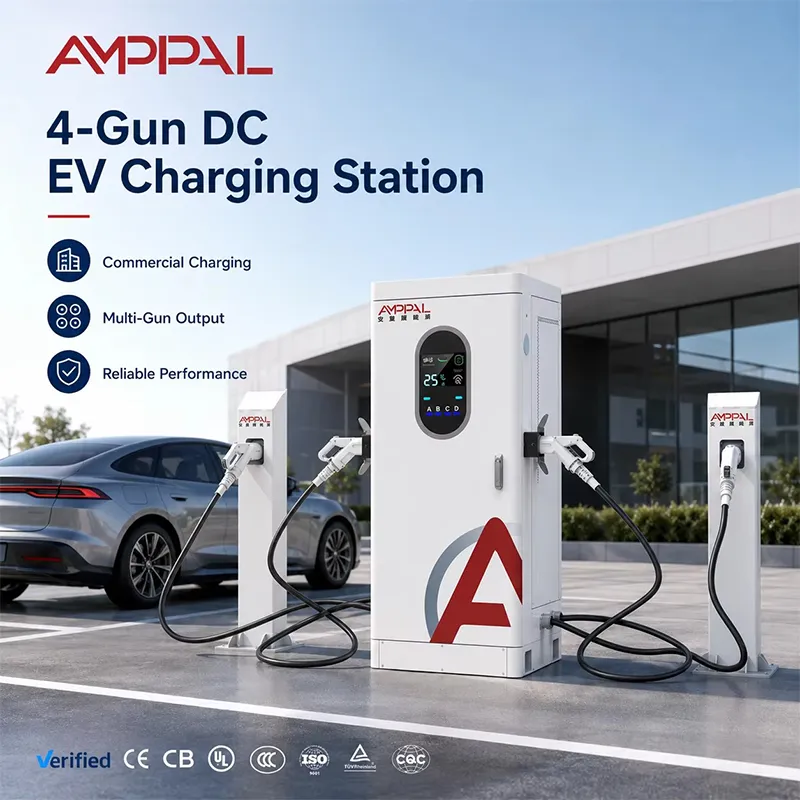

120 kW Multi-Gun DC EV nabíjačka pre viac vozidiel a nabíjanie flotily

Čo vlastne 120kW skriňa so štyrmi pištoľami robí

Zapojte jeden EV do AF-DC-120-Y-D-Z-4-H a získa plných 120 kW; zapojte sekundu a skrinka potichu rozdelí rozpočet na 60 kW na každú. O tom, či vám vodiči zanechajú päťhviezdičkovú recenziu alebo jednohviezdičkové chvastanie, rozhoduje toto opätovné krájanie, nie samotný napájací modul.

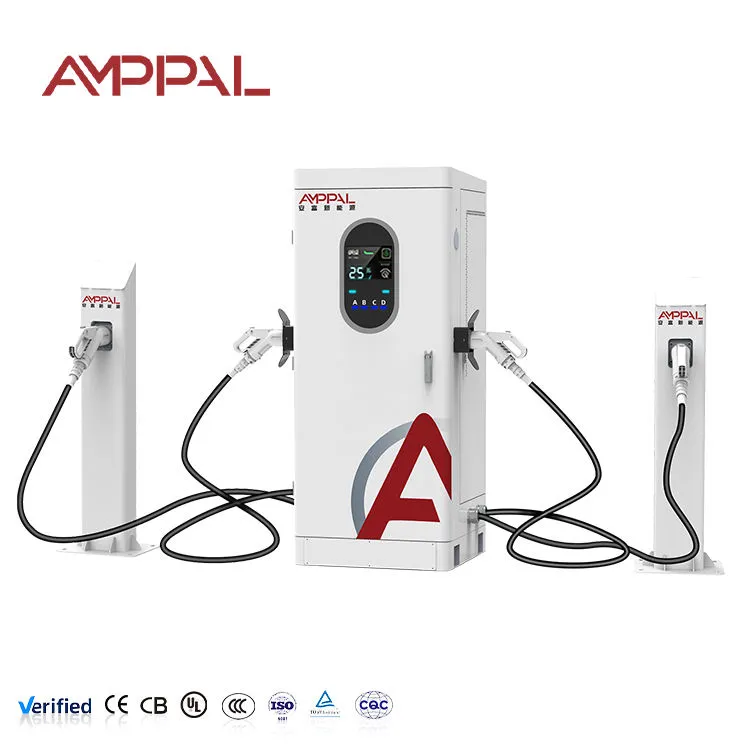

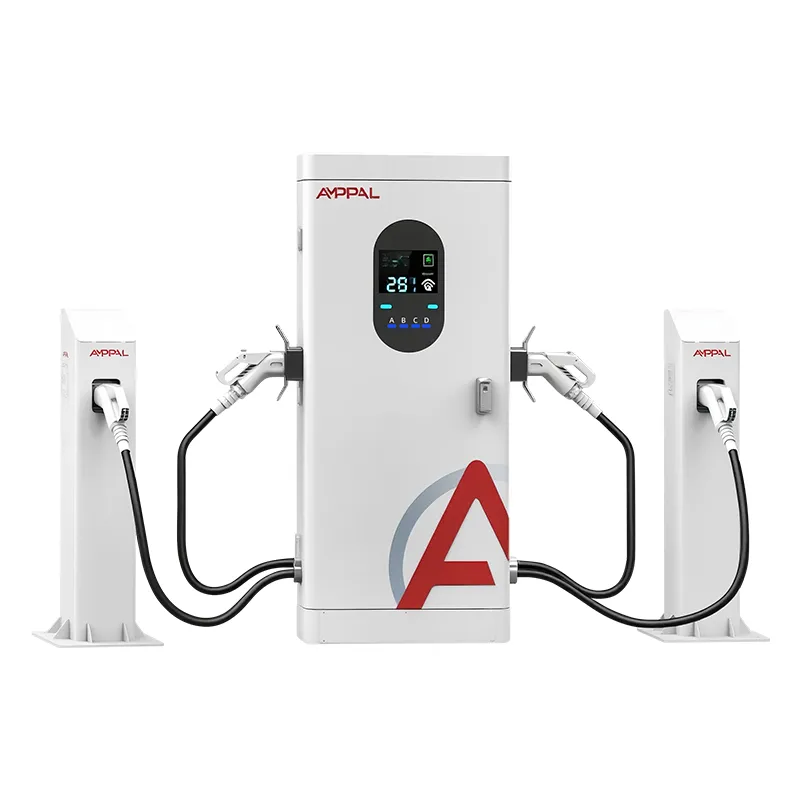

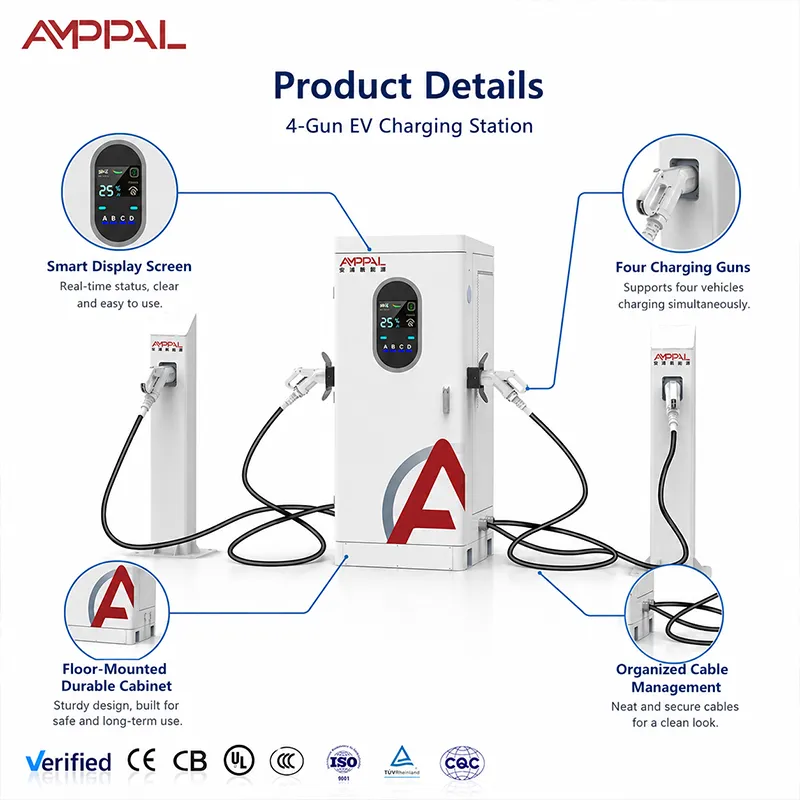

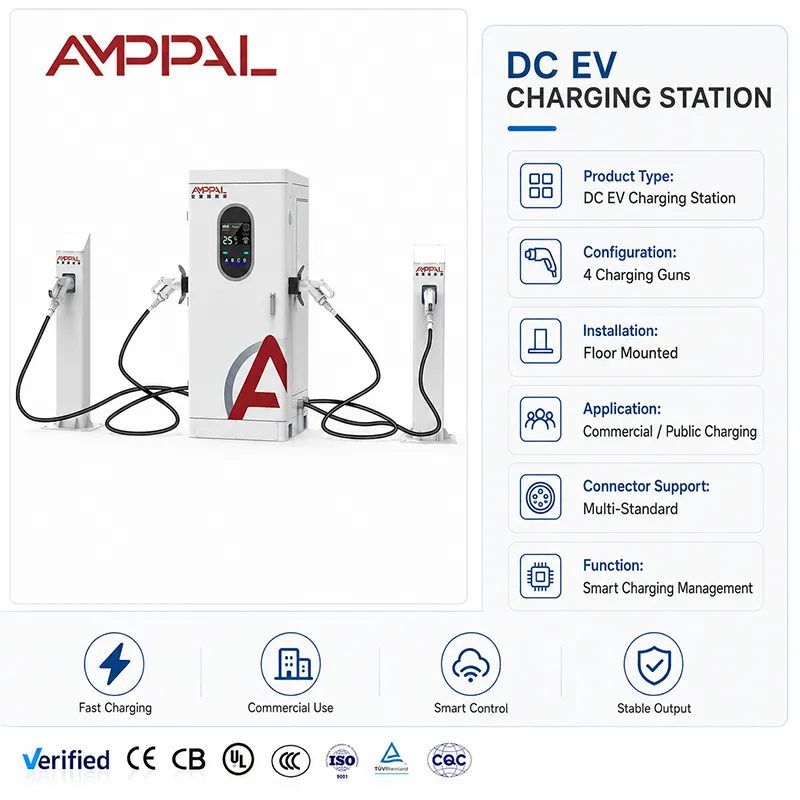

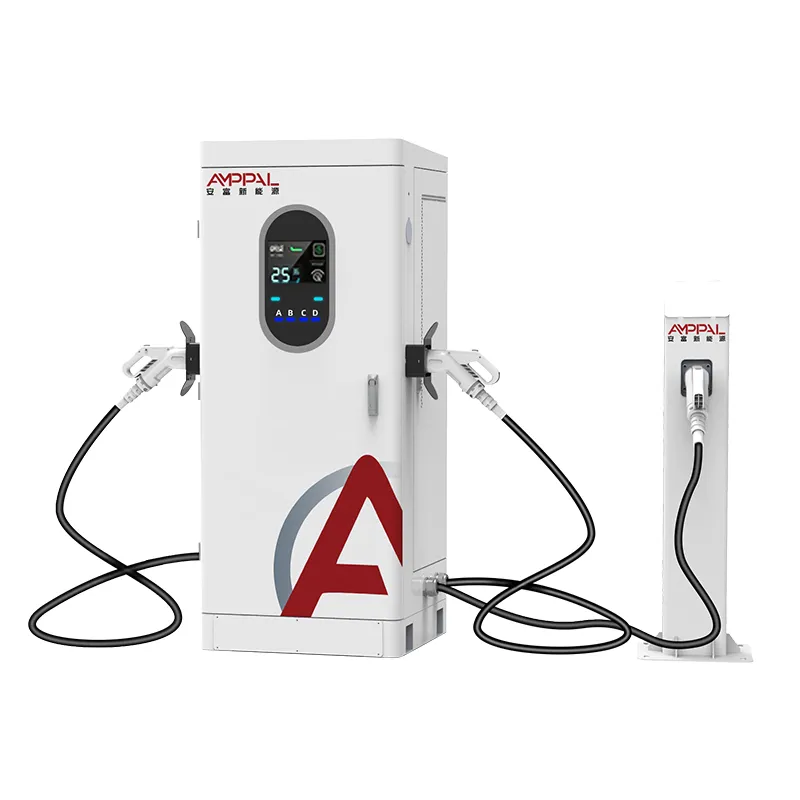

Táto 120kW multipištoľová DC EV nabíjačka pre viac vozidiel a nabíjanie flotily je integrovaná viacpištoľová jednosmerná nabíjačka: jedna skrinka, jeden AC380V vstup, štyri výstupy zdieľajúce jeden zdroj energie. Nejde o štyri nabíjačky zoskrutkované dohromady. Je to jeden 120kW stroj, ktorého softvér sekundu po sekunde rozhoduje o tom, kam sa energia dostane. Operátori, ktorí rozumejú tomuto softvéru, formujú zážitok z radov.

Päť vecí, ktoré alokačný motor mení

Pravidlá prideľovania, ktoré nastavíte vy, nie továrenské: „kto prv príde, ten prv melie“, dokonca delená alebo prioritná zbraň – zmenené na dotykovej obrazovke alebo cez backend OCPP, bez otvárania skrinky.

Nečinné pištole prestávajú platiť nájomné: keď je pozícia C prázdna, jeho podiel automaticky prúdi k rušným pištoliam. 120kW sa nikdy sám nezaparkuje v nepoužívanej zásuvke.

Obrazovka hovorí pravdu: každá relácia zobrazuje živé napätie a prúd, takže vodič, ktorý „spomalil“, môže vidieť, že ide o alokáciu, nie o poruchu. Táto jedna obrazovka končí viac argumentov ako akýkoľvek lístok na helpdesk.

Súčasné limity sú súčasťou matematiky: výstup dosahuje maximum 250 A, takže samotné 800 V vozidlo môže mať plných 120 kW, zatiaľ čo 400 V auto dosahuje vrchol okolo 100 kW. Kabinet ukazuje obe čísla naživo.

Technické špecifikácie

Kde si zarába 120kW splitter

Mestské stanovištia taxíkov: tri taxíky nasávajú 30 kW, zatiaľ čo jeden vysokonapäťový sedan odvezie zvyšok bazéna.

Parkovanie v hoteli a nákupnom stredisku: hostia, ktorí prenocujú, účtujú uvoľneným tempom; samotný denný návštevník sa približuje k plným 120 kW.

Prenajímateľ nebude modernizovať malé vozové parky so 4-8 EV a jedným prívodným potrubím 120 kW.

Zastávky na diaľnici s nárazovými príjazdmi – štyri delá pohltia malú vlnu bez druhého transformátora.

Náboje na jazdu v horúcom podnebí: chladenie s núteným obehom vzduchu a kryt IP54 zvládajú 40-stupňové dni a prašné chodníky.

Ako vláda rozhoduje o tom, kto čo dostane

Riadiaca jednotka nepretržite vzorkuje každú požiadavku pripojenej pištole – napätie batérie, aktuálny dopyt a pravidlo, ktoré ste vybrali. Predvolená je zásada „kto prv príde, ten prv melie“: prvé auto dostane, čo si pýta, druhé si vezme z toho, čo zostane, neskorší príchod rozdelí zvyšok. Rovnomerné rozdelenie rozdeľuje bazén medzi obsadené zbrane.

Tu je matematický vodič skutočne cítiť. Len jedno auto: celý bazén. Dve autá: každé 60 kW. Štyri autá: každé 30 kW – za predpokladu, že vozidlá tieto čísla akceptujú. Dôležité sú dve upozornenia. Po prvé, strop 250 A: 400 V batéria žiadajúca 300 A je obmedzená na takmer 100 kW, takže moment „plných 120 kW“ patrí vozidlám s napätím 800 V.

To, čo vodič vidí, je krok nadol, keď sa niekto nový zapojí a pomalý prúd sa zužuje, keď ich vlastná batéria stúpa. Ani jedno nie je chyba. Na obrazovke sa v priebehu sekundy zobrazí nové rozdelenie a pásik LED zmení farbu, takže rad vie, ktorá zbraň je voľná.

Brány kvality za značkami CE, TUV, UL a CB

Testovanie typu na celej skrini, nie na skúšobnej vzorke: EMC, dielektrická odolnosť a ochranné uzemnenie overené na jednotke 1820x750x735 pri dodaní.

96-hodinový soľný sprej na kryte a puzdrách zbraní – kontrola pobrežnej korózie, na ktorej záleží v lokalitách Perzského zálivu a juhovýchodnej Ázie.

Tepelné nasiaknutie pri okolitej teplote 50 °C so zatvorenými dverami; krivka znižovania je vytlačená v návode, nie je objavená na mieste.

Testovanie proti dažďu a prachu IP54 na tesneniach dverí a káblových priechodkách predtým, ako jednotka opustí linku.

Serializované záznamy: skúšobný súbor každej skrinky je možné vyžiadať spolu so zásielkou – užitočné, keď sa v rámci výberového konania na projekt vyžaduje dôkaz.

Osem krokov od zvitkovej ocele k testovanej skrini

1. Rezanie laserom na strojoch TRUMPF a ohýbanie CNC ohraňovacím lisom — štádium plechu vytvára príbeh IP54.

2. Práškové lakovanie a vytvrdzovanie so vzorkou soľného spreja odobratou z každej šarže.

3. Montáž PCBA na DC linke; AMPPAL prevádzkuje montáž AC a DC oddelene, takže DC skrine nikdy nezdieľajú nástroje s AC prevodovkou.

4. Integrácia výkonového modulu so zostavou prípojnice riadenej krútiacim momentom – uvoľnená prípojnica sa po mesiacoch ukáže ako horúce miesto.

Je 120 kW naprieč štyrmi zbraňami správna matematika pre vašu stránku?

Táto skriňa sa hodí na miesta, kde sa môžu naraz zapojiť štyri vozidlá a relácie trvajú 25 až 60 minút: depá, nákupné centrá, hotely, malé diaľničné zastávky. Pracujte smerom dozadu od svojho cieľa. Zhruba pri priemere 40 kW na obsadenú zbraň trvá doplnenie 50 kWh asi 75 minút, keď je skriňa plná, a asi 25 minút, keď má jedno auto bazén sám.

Buďte úprimní, pokiaľ ide o nezhody. Ak je celý váš biznis jeden rýchly jazdný pruh s jedným vozidlom naraz, jednopištoľ s výkonom 120 kW alebo 160 kW stojí menej. Ak potrebujete štyri simultánne sedenia s výkonom 120 kW, táto skriňa je štyrikrát príliš malá – kúpte si samostatné jednotky.

Prečo si kupujúci objednávajú túto skrinku od spoločnosti AMPPAL

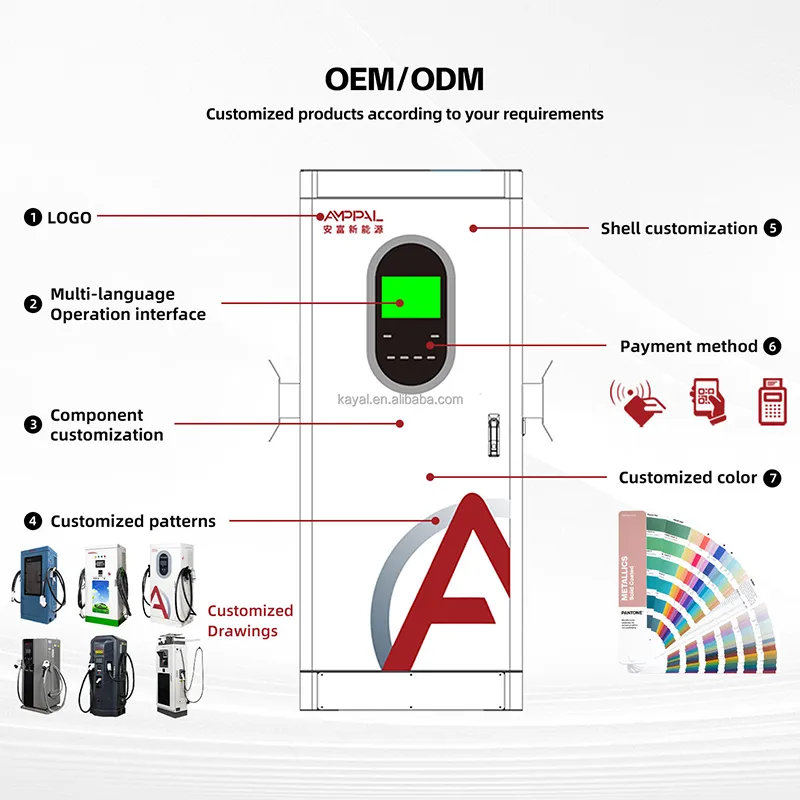

OEM/ODM bez drámy: logo, farba, štítky zbraní a koncové pomenovanie nakonfigurované na objednávku; Podmienky MOQ sú stanovené pre model v cenovej ponuke a vzorové jednotky sa dodávajú pred objemom.

Štandardná dodacia lehota tohto modelu 15-20 pracovných dní, počítaná od zálohy a schváleného umeleckého diela.

Certifikačná sada, ktorá odpovedá na výberové konania na Strednom východe, v EÚ a Amerike: CE, TUV, UL, CB, plus CCC doma.

Referenčné projekty s reálnymi prevádzkovými údajmi: 500 kvapalinou chladených jednotiek dodaných pre projekt zeleného vodíka NEOM v Saudskej Arábii, viac ako 200 staníc prevádzkovaných naším vlastným tímom.

Továreň s 260 zamestnancami založená v roku 2014 v Yueqing, Zhejiang – „elektrický kapitál Číny“ – vyvážajúca do 40+ krajín.

Krabica, paleta, kontajner: Ako sa 120 kW dodáva

Skriňa sa dodáva vo zvislej polohe v drevenej prepravke s rozmermi 1820 x 750 x 735 mm s vôľou asi 100 mm na každej strane; štyri pištole jazdia v penových priehradkách vedľa nej. Obálka prepravky vychádza približne 2,0 x 0,95 x 1,0 m a konečná hrubá hmotnosť je uvedená na baliacom liste pred odoslaním.

Pri nákladoch kontajnerov plánujte okolo tejto obálky: do 40 stôp HQ sa zmestí šesť prepraviek v jednom rade s priestorom na príslušenstvo a pri každej objednávke znova porovnáme plán uloženia so skutočnými rozmermi kontajnera. Žiadni dvaja zákazníci nebalia tú istú zmes, takže konečný nakladací diagram je s vami potvrdený pred odchodom kamiónu.

Podmienky sú pre vás – FOB, CIF, CFR, DDP alebo EXW z nášho závodu v Yueqingu – a prepravné dokumenty (obchodná faktúra, baliaci list, konosament, osvedčenie o pôvode) pripravuje naše exportné oddelenie, ktoré ročne spracuje viac ako 40 cieľových krajín.

Záruka a náhradné diely

Dva roky na jednotku. Na skriniach s viacerými pištoľami sa najviac opotrebúvajú zostavy pištolí — máme skladom všetky štyri pozície.

Zostavy náhradných pištolí (s káblom 5 m alebo 7 m) odoslané zo závodu Zhejiang do 48 hodín pre skladované položky.

Diaľková diagnostika cez pripojenie OCPP: väčšina chýb konfigurácie sa rieši cez backend bez návštevy lokality.

Každoročný servisný kontrolný zoznam zasielaný s každou objednávkou: vyčistite vzduchové filtre, znovu utiahnite prípojnice, skontrolujte kontakty pištole, či nemajú stopy po popálení.

Podpora pri uvádzaní do prevádzky: diaľkový hovor s našimi inžiniermi, aby sme prešli cez prvú reláciu od konca do konca.

Náhradné diely na úrovni modulov, nie prísľuby na úrovni dosky: výkonové moduly sú vymeniteľné za chodu a sú skladované na celú záručnú dobu.

Nesprávne vs správne: Manipulácia so skriňou

Nesprávne: zaparkujte tak, aby bol 5m kábel napnutý, a keď sa opotrebuje konektor, obviňujete nabíjačku. Vpravo: prispôsobenie dĺžky kábla rozloženiu šachty – 7m zbrane na vzdialených dráhach, 5m na blízkych dráhach, káble vrátené do puzdier po každej relácii.

Nesprávne: stohovanie škatúľ oproti vetranej strane skrinky. Vpravo: ponechanie 40 cm voľného priestoru okolo nasávania a čistenie filtra raz za mesiac.

Nesprávne: povedzte vodičovi na 400 V "dostanete 120 kW", pretože značka hovorí 120 kW. Vpravo: uvádzanie skutočného čísla – okolo 100 kW na 400 V, celých 120 kW na 800 V – a ukazovanie na živú obrazovku.

Nesprávne: napájanie skrine zo spoločnej zásuvky alebo poddimenzovaného ističa. Vpravo: vyhradené vedenie AC380V+-15%, správne dimenzovaný istič a správne uzemnenie – schéma zapojenia je v príručke.

Nesprávne: pištoľ necháte ležať na mokrom asfalte, kým ďalšie auto stojí v rade. Vpravo: puzdro po použití; pásik LED svieti na zeleno iba vtedy, keď je pištoľ nasadená a pripravená.

Čo hovoria operátori po šiestich mesiacoch

Správca depa taxíkov v Dubaji prevádzkuje „kto prv príde, ten prv melie“ a povedal nám, že LED skupina skrátila jeho spory v rade na polovicu – vodiči pred zaparkovaním vidia, ktorá zbraň je voľná. Jeho sťažnosť: priame slnko spôsobuje, že 7-palcová obrazovka je ťažko čitateľná v popoludňajších hodinách, a tak na skrinku pripevnil malý prístrešok.

Operátor nákupného centra v Kuala Lumpur objednal 7-metrové delá na vonkajšie pozície, aby autá v zadnej časti mohli dosiahnuť bez miešania. Príjmy na kabinet sa zvýšili po tom, čo prešiel na rovnomerné rozdelenie, pretože žiadne auto nezačalo bazén pri večeri.

Dopravná spoločnosť vo Varšave cez noc prevezie štyri dodávky cez jednu skriňu. Pri -15 °C sa skriňa spustila a udržiavala teplotu v poriadku. Ich poznámka: Hlasitosť bzučiaka na konci relácie nie je možné stlmiť z aplikácie, takže pracovník na nočnej smene musí prejsť k obrazovke – drobné, ale požiadali o to v ďalšom firmvéri.

Otázky, ktoré sa kupujúci pýtajú na prideľovanie energie

Otázka: Ak sa naraz zapoja štyri autá, dostanú všetky štyri presne 30 kW?

Odpoveď: Pri rovnomernom rozdelení áno – 120 delených štyrmi obsadenými delami. Pri princípe „kto prv príde, ten prv melie“, prvé auto si ponechá to, o čo požiadalo, a zvyšok sa podelí o to, čo zostáva. Na obrazovke sa zobrazí živé rozdelenie.

O: Vodič povedal, že jeho rýchlosť klesla, keď prišlo iné auto. Zlyhá nabíjačka?

A: Takmer určite nie. Kabinet prerozdelí fond, keď sa začne nová relácia; jeho aktuálne kroky nadol jedným pohybom a obrazovka sa aktualizuje. Je to politika, nie zlyhanie.

Otázka: Môže mať jedna zbraň vždy prednosť?

Odpoveď: Áno, jedna určená pozícia môže byť rezervovaná na akciu; ostatní traja rozdelia to, čo zostalo. Dve prioritné zbrane by potrebovali dve skrinky - matematika to neumožňuje.

Otázka: Uvidí moja 400V flotila 120 kW?

Odpoveď: Nie – výstupný strop 250 A obmedzuje 400 V auto na približne 100 kW. Plných 120kW sa objavuje na 800V vozidlách. Preto namiesto marketingových skratiek zverejňujeme aktuálnu špecifikáciu.

Otázka: 5m alebo 7m káble?

A: Usporiadajte podľa geometrie poľa. Uzavreté jazdné pruhy trvajú 5 m (lacnejšie, menej káblov na riadenie); priečny dosah potrebuje 7m. Zmiešané objednávky sú normálne – špecifikujte podľa pozície.

Otázka: Môžu sa pravidlá prideľovania zmeniť po inštalácii?

Odpoveď: Áno, z dotykovej obrazovky alebo cez OCPP, kedykoľvek, bez zmeny hardvéru. Dva týždne údajov A/B zvyčajne určia, ktoré pravidlo vyhovuje vašej stránke.

Otázka: Čo sa stane, ak jedna zbraň zlyhá?

A: Ostatní traja pokračujú v práci. Zostavy zbraní sú vymeniteľné a skladované; zlyhaná poloha sa zobrazí ako chyba na obrazovke a v OCPP.

Otázka: OCPP 1.6 alebo 2.0?

A: Obaja. Pred odoslaním nám povedzte o svojej platforme a my s ňou otestujeme handshake, takže uvedenie do prevádzky sa nezmení na reláciu ladenia.
