360 kW Multi-Gun Ultra-rýchla EV nabíjacia stanica pre diaľničné nabíjacie rozbočovače

Čo si vyžaduje 360kW skriňa od miesta okolo nej

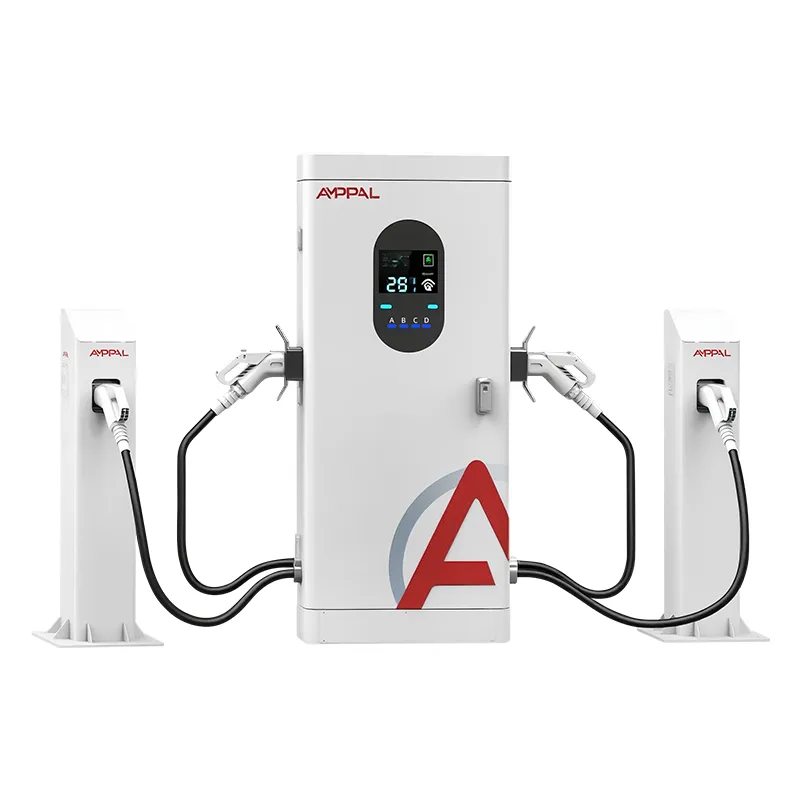

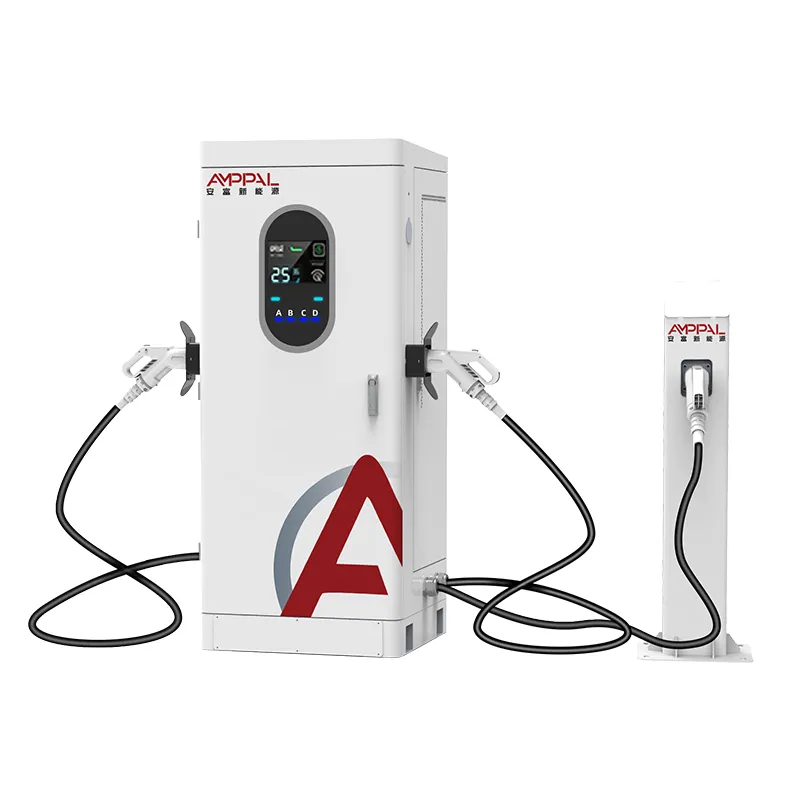

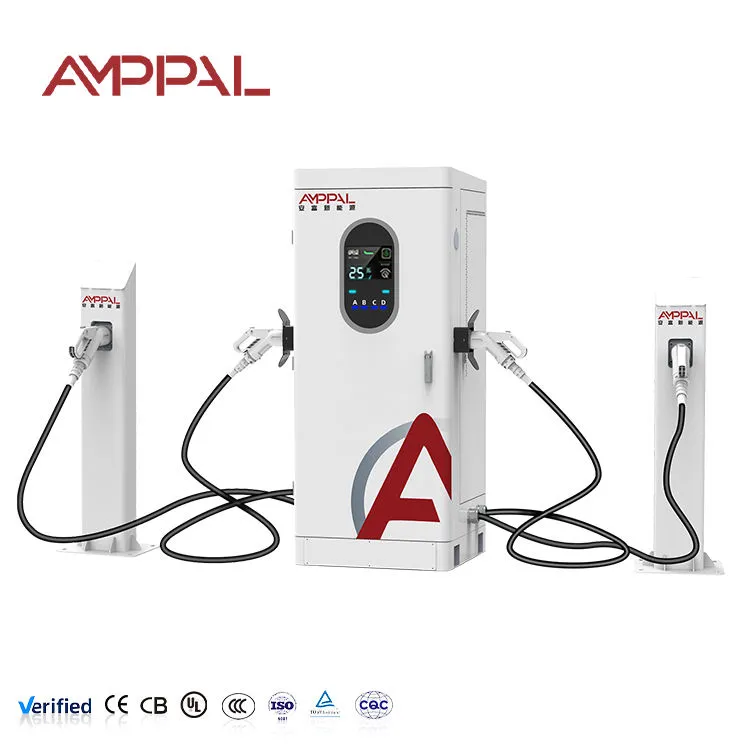

Pred vytiahnutím prvého kábla núti skriňa s výkonom 360 kW majiteľa lokality odpovedať na otázku, ktorej sa väčšina inštalatérov vyhýba: odkiaľ pochádza energia pri plnom zaťažení? AF-DC-360-Y-D-Z-4-H je štvorpištoľová integrovaná jednosmerná nabíjačka, ktorá odoberá až 360 kW z jedného napájania AC380V a distribuuje ho medzi pozície A/B/C/D. Na papieri, ktorý je nabíjačkou; v praxi ide o malú rozvodňu s dotykovým displejom. Skriňa si s radosťou vyžiada svoj plný výkon – otázkou je, či váš transformátor, napájač a tarifná štruktúra zvládnu zásah bez drámy.

To je dôvod, prečo je táto stránka napísaná pre projektových inžinierov a vlastníkov lokalít, nielen pre obstarávanie: vstupná kapacita, dopytové poplatky, tepelné správanie pri plnom výkone štyroch pištolí a význam svetelného pásu LED. Urobte správne tieto štyri a skrinka bude nudne spoľahlivá. Pomýlite sa a každé mesačné vyúčtovanie je prekvapením.

Rozhodnutia o dizajne, ktoré sú dôležité pri plnom zaťažení štyroch pištolí

Plných 360 kW je dosiahnuteľných, ale zriedkavých: pri strope 250 A spotrebuje osamelé 800 V auto až 200 kW; plná zásoba sa objaví, keď sa niekoľko 800V vozidiel nabíja spolu – dizajn pre priemer, nie marketingové číslo.

Riadenie záťaže OCPP 1.6/2.0 obmedzuje celkový odber zo zadnej časti, takže skriňa môže žiť s príkonom menším ako 360 kW.

Šetrné k skladovaniu: skrinka sa dobre popasuje s batériou – nabite ju mimo špičky, nechajte ju zvládnuť ranný zhon, znížte nabíjanie.

Zníženie výkonu je zverejnené, nebolo objavené: tepelná krivka uvádza, aký výkon je udržateľný pri okolitej teplote 50 °C, keď sú všetky štyri pištole horúce.

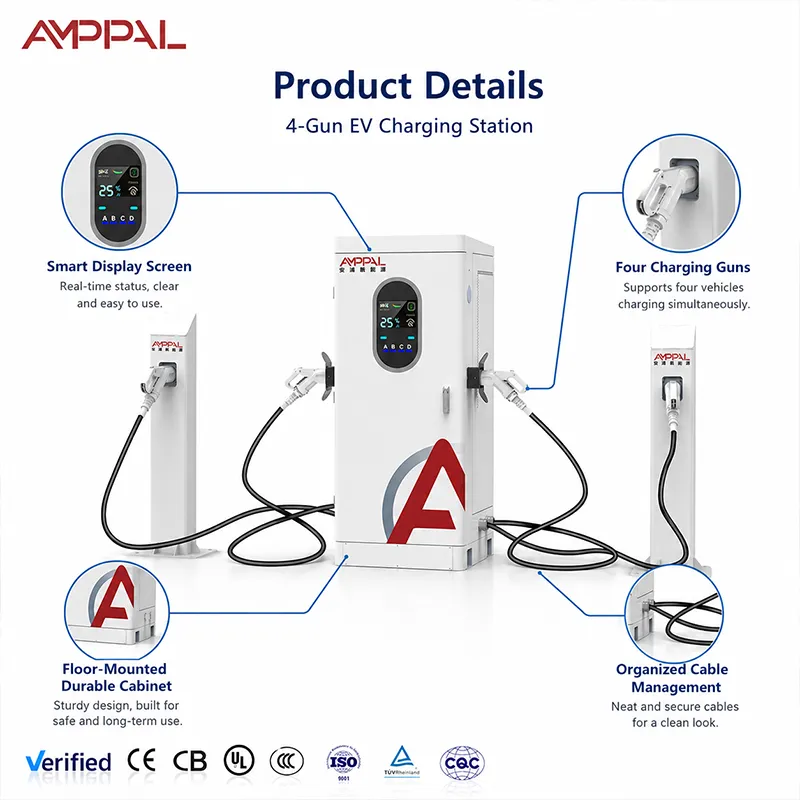

Svetelný pás LED slúži v noci ako značenie: farebné stavy (nečinnosť/nabíjanie/porucha) sa čítajú z 30 metrov, takže vodiči prestanú krúžiť.

Meranie podľa pištole a úplná telemetria OCPP napájajú systém riadenia energie, v ktorom prevádzkovatelia uzlov žijú.

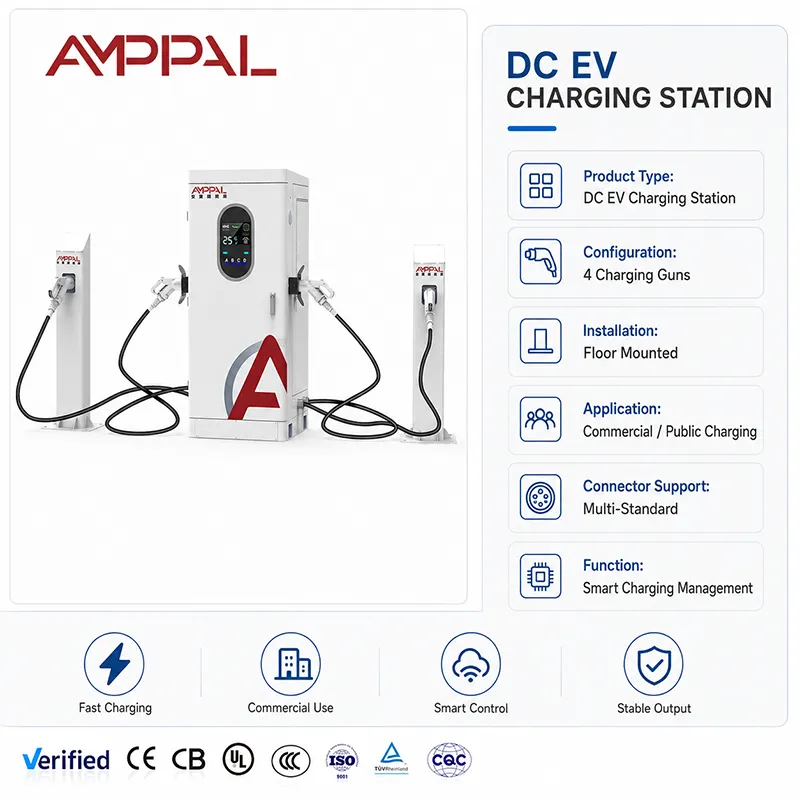

Technické špecifikácie

Kam patrí (a kam nepatrí) skriňa s výkonom 360 kW

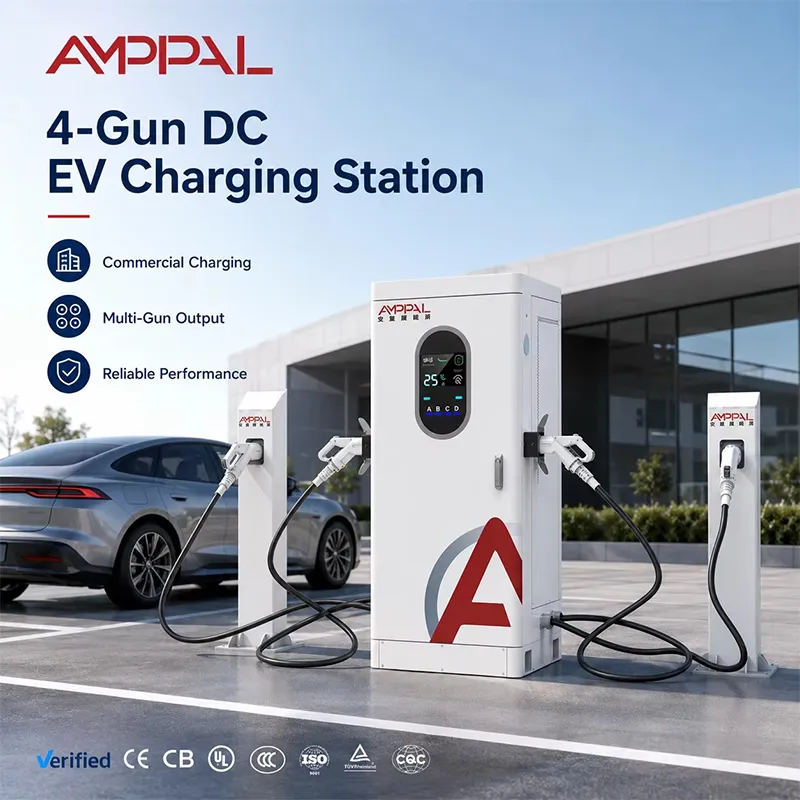

Diaľničné servisné miesta so skutočným rozpočtom transformátora a 24-hodinovou premávkou.

Centrá mestského vozového parku, ktoré cez noc elektrizujú desiatky vozidiel so solárnym alebo skladovacím zariadením na mieste.

Logistické a prepravné miesta, kam vo vlnách prichádzajú kamióny a dodávky.

Letiskové a autobusové terminály s dlhou dobou pobytu a vysokou priepustnosťou.

Nie pre lokality pod 250 kW dostupného vstupu – skriňa je úprimná v tom, čo potrebuje, a taká by mala byť aj lokalita.

Tepelná stratégia a zníženie výkonu pri plnom výkone

Skriňa ťahá 360 kW len vtedy, keď to lokalita umožňuje a vozidlá si to vyžiadajú. Vnútri nútený vzduch ochladzuje výkonové moduly, pričom nasávanie je na vetranej strane; regulátor nepretržite sleduje teploty modulu a upravuje výstup podľa zverejnenej krivky zníženia výkonu predtým, než sa čokoľvek vypne. Horúce augustové popoludnie pri 50 °C môže spôsobiť, že výstup bude obmedzený pod nominálnu hodnotu – ide o premyslený obchod, nie o zlyhanie.

Na strane siete, aritmetika je jednoduchá: 360 kW na 380 V trojfázovom napájaní znamená zhruba 550 A prúdu pri plnom zaťažení, čo rozhoduje o vašom ističi, priereze kábla a svetlej výške transformátora. Väčšina miest rozbočovačov napája skriňu z transformátora 400-500 kVA alebo rozdeľuje miesto na dva prívody. Riadenie záťaže OCPP môže tiež obmedziť skriňu na, povedzme, 300 kW v čase špičky, zatiaľ čo zvyšok pokryje vyrovnávacia pamäť batérie – skriňa považuje krytku za novú celkovú a rozdeľuje ju medzi zaneprázdnené zbrane.

LED pásmo si zasluhuje svoje udržanie v tomto rozsahu. Na tmavom, rušnom nádvorí jeho farba a vzor blikania prezradia vodičovi zo vzdialenosti 30 metrov, ktorá zbraň je voľná, ktorá sa nabíja, ktorá je chybná. Menej okruhových kôl znamená kratšie fronty a údaje OCPP na zbraň vám umožňujú skontrolovať vplyv pásma na priepustnosť po mesiaci.

Certifikačná stopa na skrini Hub-Scale

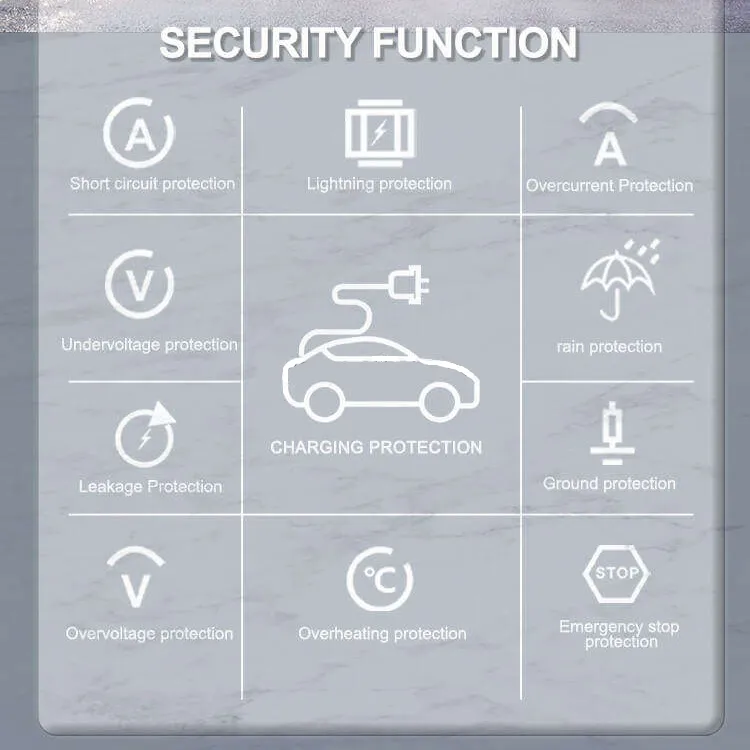

Kompletné testovanie typu skrine: EMC, dielektrická odolnosť, ochranné uzemnenie – súbor, ktorý skutočne otvorí váš technik operátora siete.

96-hodinový soľný sprej na kryt a zbrane; pobrežné centrá to berú vážne.

Tepelné prehriatie pri 50 °C s údajmi o znížení výkonu, ktoré sú zverejnené spolu.

Overenie IP54 na tesneniach a upchávkach.

Prúd CE, TUV, UL, CB, CCC plus sériové záznamy testov na jednotku.

Návod na výrobu: Kde je postavená 360kW skriňa

1. Laserové rezanie TRUMPF a CNC ohýbanie v Yueqing; práškové lakovanie s dávkovým odberom vzoriek soľným postrekom.

2. PCBA na vyhradenej DC linke, oddelene od AC zostavy.

3. Integrácia prípojnice a výkonového modulu riadená krútiacim momentom — pri 360 kW uvoľnený spoj predstavuje riziko požiaru, takže každý spoj je zaznamenaný.

4. Zapojenie štyroch pištolí s polohovými stýkačmi a meraním.

5. Flash firmvéru a handshake OCPP s testovacím backendom, vrátane skriptov na správu načítania.

6. Zapálenie pri plnom zaťažení na odporovej banke s protokolmi na jednotku.

7. Konečná kontrola kvality a serializácia.

8. Balenie – štandardná dodacia lehota je 15 – 20 pracovných dní a linka s kapacitou viac ako 1 milión jednotiek ročne udržiava veľké objednávky podľa plánu.

Výber rozbočovača: napájanie, mriežka a všetko medzi tým

Začnite mriežkou, nie skrinkou. Pýtajte sa, čo môže vaše pripojenie poskytovať nepretržite, nie čo dokáže prežiť minútu. Ak je odpoveď nižšia ako 300 kW, skriňa s výkonom 360 kW by mala bežať s uzáverom alebo úložiskom OCPP – alebo by ste mali znížiť výkon na 240 kW a ušetrené peniaze minúť neskôr na druhú jednotku.

Kde je táto skrinka nesprávna odpoveď: miesto, ktoré vidí jedno vozidlo naraz, nepotrebuje štyri pištole; stránka bez cesty aktualizácie transformátora ju nemôže hostiť čestne; a miesto, ktorého tarifa trestá vysoký súčasný dopyt, potrebuje plán skladovania a limitovania podpísaný pred nákupom, nie po prvom vyúčtovaní.

Poznámky k obstarávaniu pre veľké projekty rozbočovačov

Projekty rozbočovačov žijú alebo zomierajú podľa dokumentácie: certifikáty CE, TUV, UL, CB, CCC plus sériové záznamy o testoch sa dodávajú s objednávkou a naše exportné oddelenie pripraví kompletnú sadu dokumentov pre 40+ krajín.

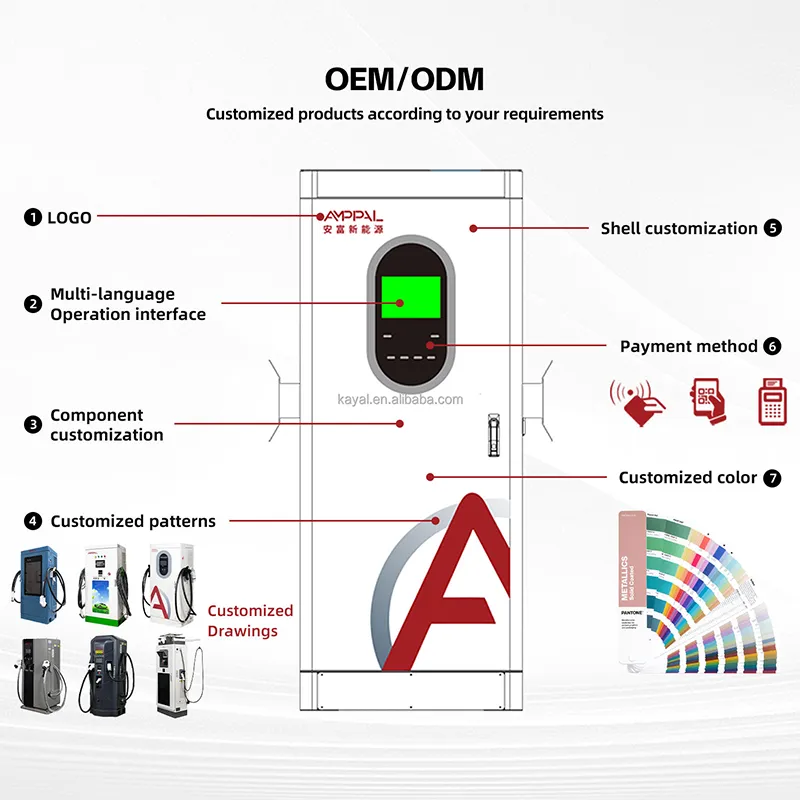

OEM/ODM v rozsahu rozbočovačov: firemný vzhľad, koncové pomenovanie, konfigurácia konektora pre jednotlivé pozície (CCS1/CCS2/GB/T/CHAdeMO/NACS) v čase objednávky.

Dodacia lehota 15-20 pracovných dní s výrobnými slotmi pre objednávky viacerých jednotiek; Podmienky MOQ na model v cenovej ponuke.

Továreň je prevádzkovateľom: 200+ staníc prevádzkovaných naším vlastným tímom a 500 kvapalinou chladených jednotiek dodávaných pre projekt zeleného vodíka v Saudskej Arábii NEOM – referencie v rozsahu rozbočovačov, nielen laboratórne údaje.

260-členný špecialista na „malý obr“ založený v roku 2014 v Yueqing, ktorý vyváža do 40+ krajín – jeden závod, jeden zodpovedný vlastník.

Plánovanie nákladnej dopravy pre zavedenie v rozsahu rozbočovačov

Každá skrinka sa dodáva vo zvislej polohe v drevenej debne s rozmermi približne 2,0 x 0,95 x 1,0 m s priehradkami na pištole narezané penou; celková hmotnosť a rozmery prepravky sú uvedené na baliacom liste pred odoslaním. Rozmiestnenie rozbočovačov niekoľkých skriniek zdieľa jeden výrobný slot a jedno expedičné okno.

Container stow is confirmed per order — six crates in a row per 40 ft HQ under our standard plan, re-checked against actual dimensions every time. Náhradné moduly a súpravy pištolí sa pohybujú v rovnakom kontajneri, aby boli diely na uvedenie do prevádzky pohromade.

Obchodné podmienky FOB, CIF, CFR alebo DDP z Yueqing s úplnými vývoznými dokumentmi. Pre projekty rozbočovačov dodávame aj inštalačnú dokumentáciu: schému zapojenia, výkres základov a konfiguračnú príručku riadenia záťaže.

Štruktúra podpory pre operátorov centra

Dva roky na kabinet. Pri mierke náboja odporúčame držať jeden náhradný modul a jednu zostavu pištole na mieste, a nie čakať na prepravu.

48-hodinová expedícia skladovaných náhradných dielov zo Zhejiang, keď sa náhradné diely na mieste spotrebujú.

Vzdialená diagnostika OCPP a podpora firmvéru; skripty na správu zaťaženia vyladené s našimi inžiniermi.

Okno štvrťročnej údržby: čistenie filtra, opätovné utiahnutie prípojnice, kontrola všetkých štyroch kontaktov pištole.

Dohľad nad uvedením do prevádzky prostredníctvom videohovoru plus dokument o odovzdaní prevádzky pre vašich zamestnancov na smeny.

Prevádzkové pravidlá na úrovni lokality pre 360 ​​kW

Nesprávne: nechať kabinet bez obmedzenia na tarifu s brutálnymi poplatkami za dopyt. Vpravo: nastavenie limitov zaťaženia OCPP za časové okno – energia príde neskôr, účet sa zníži.

Nesprávne: zablokovanie sacej strany označením alebo stĺpikmi. Vpravo: 40 cm voľného priestoru a mesačná kontrola filtra; prúdenie vzduchu je chladiaci systém.

Nesprávne: očakáva sa plných 360 kW pri teplote okolia 50 °C. Správne: prečítajte si krivku zníženia výkonu v príručke a povedzte tímu lokality, čo august skutočne prináša.

Nesprávne: zaparkujte náhradný modul na vlhkom mieste. Vpravo: skladovanie náhradných dielov v interiéri; vlhký modul nainštalovaný o mesiace neskôr zlyhá skôr a obviňuje nabíjačku.

Nesprávne: použitie farieb pásu LED ako dekorácie. Vpravo: štandardizácia významov farieb na značkách na mieste, aby si ich vodiči v noci prečítali okamžite.

Poznámky operátora z vysokovýkonných rozbočovačov

Prevádzkovateľ diaľničného servisného centra v Saudskej Arábii spája skriňu s vyrovnávacou pamäťou batérie a strešnou solárnou energiou. V hlavnej sezóne nesie zásobník ranný zhon, zatiaľ čo zásobovanie siete zostáva pod jeho uzáverom; pripisuje zásluhy manažmentu záťaže OCPP za udržanie stabilného účtu dopytu. Jeho sťažnosť: pri 50 °C sa skriňa znižuje skôr, ako očakával – krivka manuálu bola správna, ale prial si, aby predaj viedol s ňou.

Logistický uzol v Nemecku prevádzkuje nákladné autá a dodávky cez dve skrine. Pásik LED merateľné znižuje nočné krúženie – vodiči mieria na zelený pruh namiesto čítania obrazoviek. Menší problém: debny prvého kontajnera nemali žiadne zdvíhacie oká, takže jeho posádka namontovala popruhy; pridali sme oči k neskorším zásielkam.

Mestský sklad v Turecku integroval kabinet so svojím systémom energetického manažmentu; Údaje OCPP na zbraň teraz poskytujú mesačné správy o nákladoch na flotilu. Malá námietka: aktualizácie firmvéru vyžadujú okno údržby, ktoré musí 24-hodinový sklad naplánovať – plánovanie vzdialenej aktualizácie je na našom pláne.

Hub & Grid FAQ

Q: What transformer do I need for a 360kW cabinet?

A: Naplánujte si prúd pri plnom zaťažení približne 550 A pri napájaní 380 V; väčšina lokalít používa 400-500kVA transformátor alebo je rozdelený na dva prívody. Pred objednaním potvrďte miestne napätie a kód.

Otázka: Môže skriňa bežať na menšom pripojení?

Odpoveď: Áno – riadenie záťaže OCPP obmedzuje celkový odber z backendu, takže skriňa môže pracovať napríklad s povoleným výkonom 250 kW škrtením počas špičiek. Kúpite si celú skrinku a mriežku vyrastiete neskôr.

Otázka: Ako sa úložný priestor spáruje s touto skrinkou?

Odpoveď: Batériu nabite mimo špičky, vybite ju v rannom zhone a počkajte, kým kryt skrinky udrží odber siete pod prahom nabíjania. Naši inžinieri posúdia schému ovládania s vaším integrátorom.

Otázka: Prehrieva skriňu plný výkon štyroch pištolí?

ODPOVEĎ: Regulátor vykoná trimovanie pozdĺž zverejnenej krivky zníženia pred akoukoľvek cestou. Pri okolitej teplote 50 °C nemusí byť plných 360 kW udržateľných počas dlhých relácií; krivka manuálu vám povie, čo môžete očakávať.

Otázka: Aké je skutočné maximum pre jedno auto?

Odpoveď: Obmedzené stropom 250 A: približne 200 kW pri 800 V, približne 100 kW pri 400 V. Plných 360 kW sa objaví len vtedy, keď sa o bazén delí niekoľko 800 V vozidiel.

Otázka: Ktoré konektory môžem nakonfigurovať?

A: CCS1, CCS2, GB/T, CHAdeMO a NACS, priradené na pozíciu v čase objednávky. Zmiešané konfigurácie pre zmiešané flotily sú štandardom.

Otázka: Aké náhradné diely by mal mať náboj na mieste?

Odpoveď: Naša rada je jeden napájací modul a jedna zostava pištole na skrinku; oba sú vymeniteľné za chodu a vzťahuje sa na ne dvojročná záruka s 48-hodinovým odoslaním, keď sa minú zásoby na mieste.

Otázka: Dodacia lehota a dokumenty na rozmiestnenie 3-5 skriniek?

A: 15-20 pracovných dní od uloženia; prepravky sa dodávajú v jednom okne s úplnými exportnými dokumentmi, serializovanými záznamami o testoch a inštalačnou dokumentáciou.
