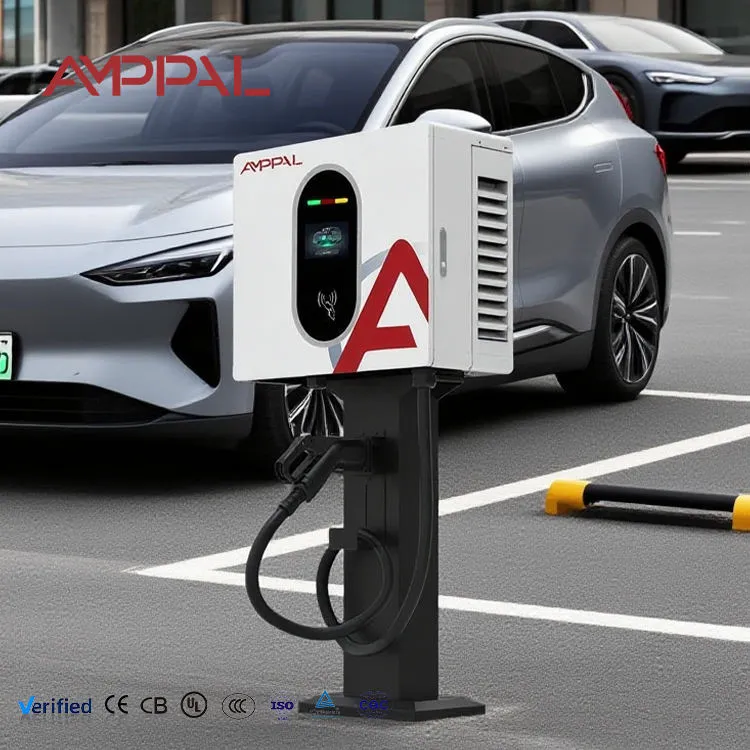

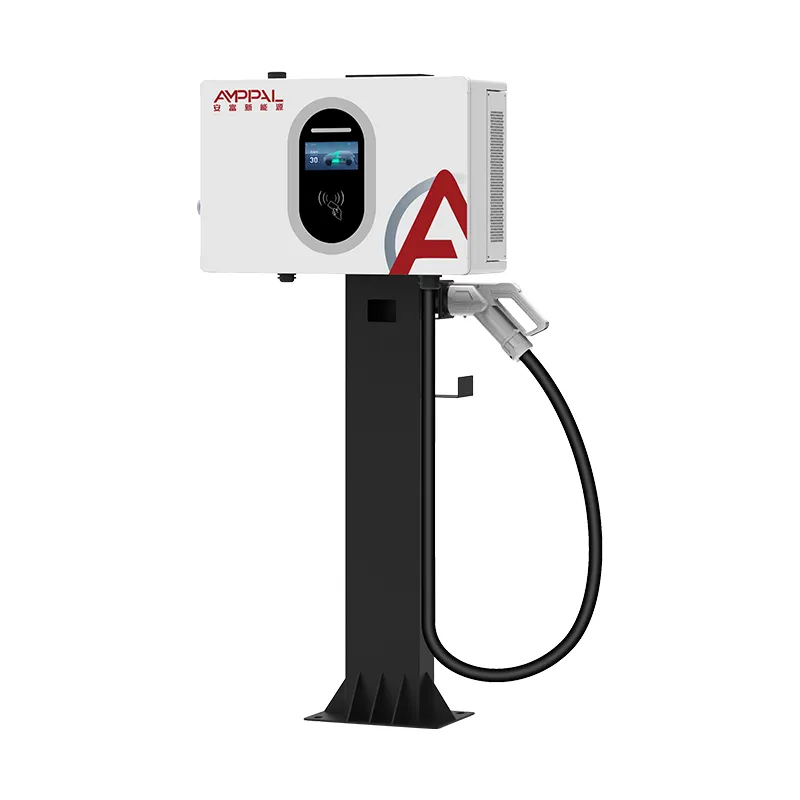

Nástenná rýchlonabíjacia stanica DC s výkonom 20 kW pre komerčné parkovanie

Vstupný bod do trojfázového jednosmerného nabíjania

AF-DC-020-B-A-O-2-H je miesto, kde začína náš rad trojfázových jednosmerných prúdov. Odoberá AC380V, interne konvertuje a dodáva 0-67A kdekoľvek medzi 200V a 1000VDC. Tento napäťový strop je detail, ktorý stojí za povšimnutie – 1 000 V je normálne vyhradených pre oveľa väčšie skrine, čo znamená, že táto malá jednotka môže stále komunikovať s 800 V platformami vozidiel, ktoré by lacnejšia nabíjačka s obmedzením na 500 V úplne odmietla.

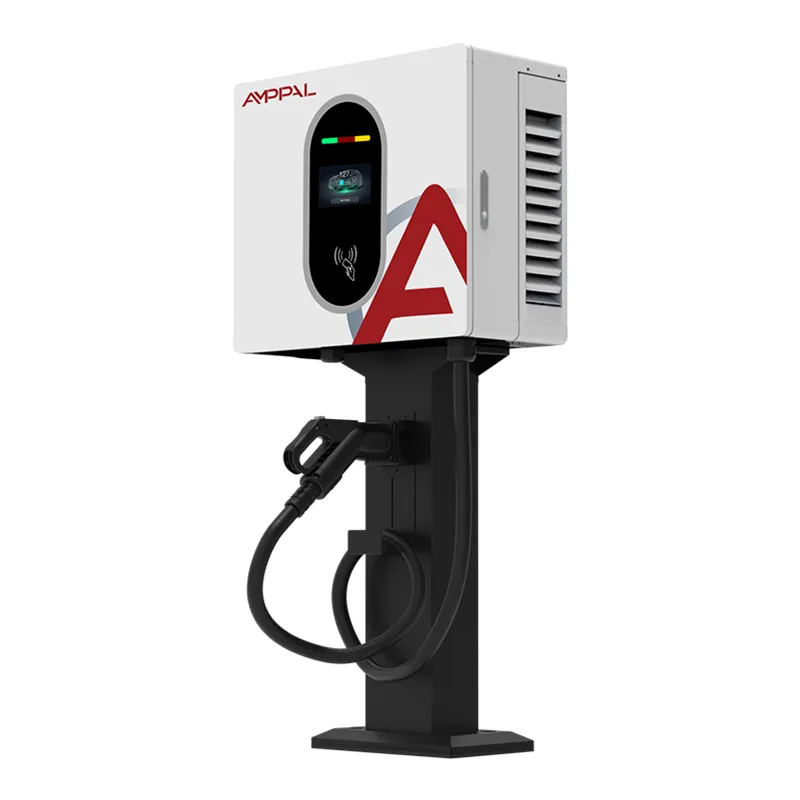

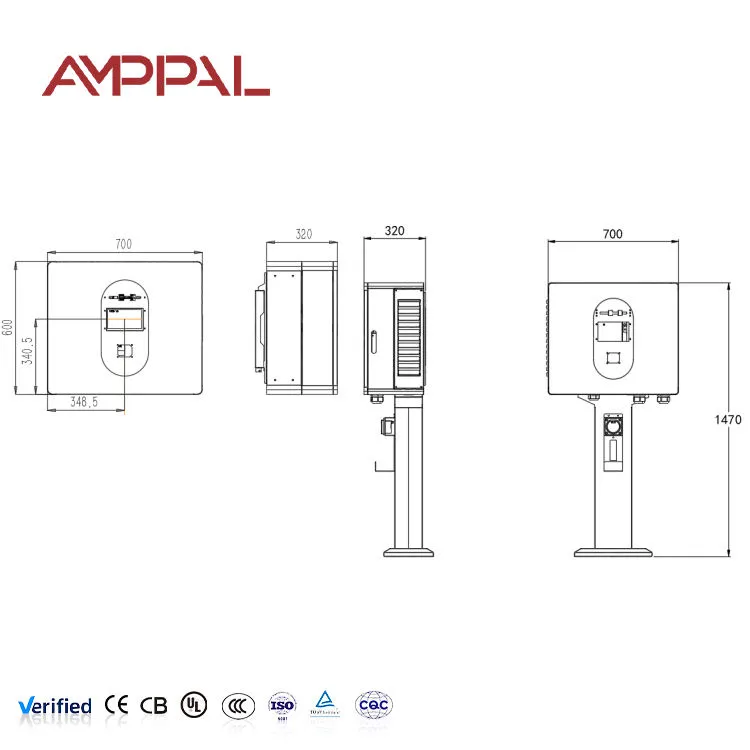

Fyzicky ide o 450 × 660 × 240 mm box na nástennom držiaku. Žiadny podstavec, žiadne zalievanie základov, žiadny káblový výkop cez parkovisko. Na mieste, ktoré už má na stene trojfázové napájanie, je inštalácia zvyčajne poldennou prácou pre dvoch elektrikárov.

Tento model sme postavili pre kupujúcich, ktorí potrebujú rýchlosť jednosmerného prúdu, ale nedokážu ospravedlniť skriňu s výkonom 60 kW – malé hotely, dielne, servisné strediská predajcov a kohokoľvek, kto testuje platené nabíjanie pred rozšírením.

Dizajnové voľby za platformou s výkonom 20 kW

1000V výstupný strop na 20kW jednotke: zriedkavé v tejto výkonovej triede. Zabezpečuje nákup v budúcnosti proti vozidlám s architektúrou 800 V, ktoré prídu na váš trh.

0-67A nepretržité hodnotenie: prúd sa udržiava stabilný v celom napäťovom pásme a nie je znížený na hornom konci, čo je miesto, kde rozpočtové jednotky ticho strácajú výkon.

Presnosť merania úrovne 1.0: meranie na úrovni fakturácie, takže údaje o príjmoch platia, ak zákazník spochybňuje poplatok.

Zdieľaný kryt 450 × 660 × 240 s našimi 30 kW a 40 kW modelmi: jeden inventár náhradných dielov, jedna montážna šablóna, tri úrovne výkonu. Užitočné, ak stránku neskôr rozšírite.

4,3-palcový dotykový displej: menší ako 7-palcový panel na našich podlahových jednotkách, vybraný zámerne – menej skla na prasknutie, nižšie náklady na výmenu a dostatok priestoru pre stav a tarifu.

Zabudovaný prístup s kartou, kódom QR a heslom: nie je potrebné kupovať alebo prepájať samostatný prístupový ovládač.

Technické špecifikácie

Stránky, ktoré vyhovujú nástennému boxu s jednosmerným prúdom s výkonom 20 kW

Hotelové a obsluhované hotelové parkoviská: hostia parkujú celé hodiny; 20 kW vracia približne 20 kWh za hodinu, čo je dosť na plné nabitie cez noc a užitočné doplnenie počas večere.

Servisné stanovištia predajcu: pristavte vozidlo zákazníka z 30 % na 80 % počas servisnej schôdzky bez viazania vysokovýkonného priestoru.

Ľahké komerčné sklady: tri alebo štyri jednotky na jednej trojfázovej doske vyhovujú malej flotile dodávok, ktorá sa vracia v striedavých časoch.

Administratívne budovy ponúkajúce nabíjanie zamestnancov: predvídateľný čas zotrvania 8 hodín robí vysoký výkon zbytočným a nehospodárnym.

Mestské a úžitkové dvory: robustné krytie IP54, prevádzkový rozsah -25°C až +50°C, žiadne pohyblivé časti mimo ventilátorov.

Vo vnútri Power Chain

Trojfázový vstup prechádza cez EMI filter a zvodič prepätia do aktívneho usmerňovača, ktorý udržuje vysoký účinník a nízke harmonické skreslenie. Zlý dizajn usmerňovača sa na vašom účte za elektrinu prejaví ako penalizácia za jalový výkon dlho predtým, než sa prejaví ako porucha.

Z jednosmernej zbernice sleduje izolovaný DC/DC menič napätie, ktoré požaduje systém riadenia batérie. Pretože výstup je regulovaný s presnosťou úrovne 1.0, energetický údaj na obrazovke sa zhoduje s tým, čo skutočne vstúpilo do balenia, dostatočne blízko na komerčné účtovanie.

Ochrana je skôr vrstvená ako singulárna: monitorovanie izolácie pred zatvorením stýkača, nepretržitá detekcia zvyškového prúdu počas relácie, spätné prehriatie na module a mechanické núdzové zastavenie, ktoré preruší cievku stýkača priamo, namiesto toho, aby to urobil firmvér.

Čo testujeme predtým, ako opustí čiaru

Dielektrická odolnosť a izolačný odpor na 100 % jednotiek – nie je plán odberu vzoriek.

Overenie merania pomocou kalibrovaného referenčného meradla na potvrdenie tvrdenia o presnosti úrovne 1.0.

Plná záťaž pri 20 kW s termovíznym zobrazením modulov a spojov prípojníc; voľný krútiaci moment sa tu prejavuje ako horúce miesto.

Načasovanie odozvy núdzového zastavenia, fyzicky kontrolované na každej jednotke.

Sprej IP54 a overenie prachu na výrobných vzorkách z každej šarže plus 96-hodinový soľný sprej na povrchovú úpravu krytu.

Súlad s EN IEC 61851-1 a 61851-23; CE dokumentácia sa dodáva s tovarom.

Osem fáz budovania tejto nabíjačky

Fáza 1 – Vstup komponentov: moduly usmerňovačov, stykače, merače a konektory overené podľa údajového listu pred vstupom na sklad.

Fáza 2 – Plech: CNC dierovač a ohraňovací lis tvoria kryt; konzistentná geometria príruby je to, čo robí tesnenie dverí.

Fáza 3 – Zváranie: robotické švové zváranie na konštrukčných spojoch pre opakovateľnosť.

Fáza 4 – Povrchová úprava: odmastenie, fosfátovanie, elektrostatický práškový náter, vytvrdzovanie v peci.

Etapa 5 – Elektrická montáž: namontované moduly, prípojnice a káblové zväzky; každá napájacia svorka dotiahnutá podľa špecifikácie a označená.

Fáza 6 – Firmvér a kalibrácia: nahraný softvér, kalibrované napäťové a prúdové senzory, overený merač.

Etapa 7 – Zábeh a test bezpečnosti: prevádzka pri plnom zaťažení s tepelným monitorovaním, potom bezpečnostná batéria.

Fáza 8 – Balenie a paletizácia: kartón chránený penou, bariéra proti vlhkosti, exportná paleta.

20 kW, 30 kW alebo 40 kW — Čítanie aktuálneho hodnotenia

Tieto tri modely zdieľajú jeden kryt a líšia sa hlavne výstupným prúdom: 67A, 100A a 133A. Keďže čas nabíjania závisí od prúdu pri danom napätí akumulátora, praktický rozdiel je jasný – 60kWh auto trvá asi tri hodiny na 20kW, dve na 30kW a deväťdesiat minút na 40kW.

Vyberte si 20 kW, keď je doba zotrvania štyri hodiny alebo viac a vaše pripojenie k sieti je skromné. Odoberá približne 30 A na fázu, čo väčšina malých komerčných zdrojov absorbuje bez aktualizácie.

Zvýšte výkon až o 30 kW alebo 40 kW, keď sa parkovanie prevráti rýchlejšie alebo keď nabíjate dodávky s väčšími baleniami. Majte na pamäti stranu napájania: 40 kW odoberá približne dvojnásobok vstupného prúdu oproti 20 kW, a to je často to, čo rozhoduje o odpovedi skôr ako cena nabíjačky.

Kde sa líšime od lacnejších 20 kW jednotiek

Rozsah napätia: veľa 20kW jednotiek sa zastaví pri 500V alebo 750V. Naša dosahuje 1000V, takže stále funguje, keď prídu vozidlá na 800V.

Meranie: Presnosť úrovne 1.0 ako štandard, nie ako dodatočná možnosť.

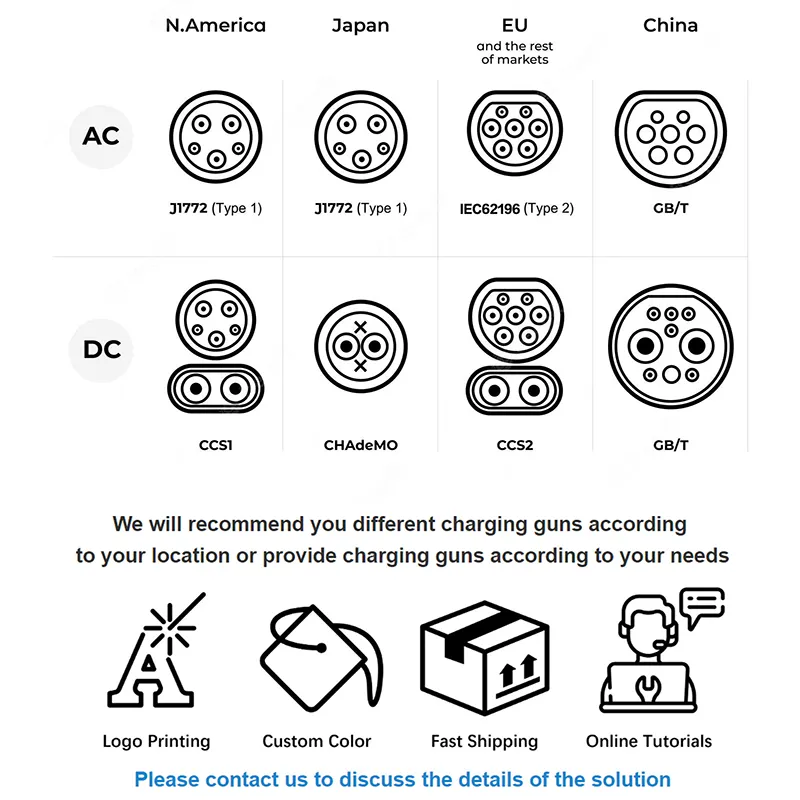

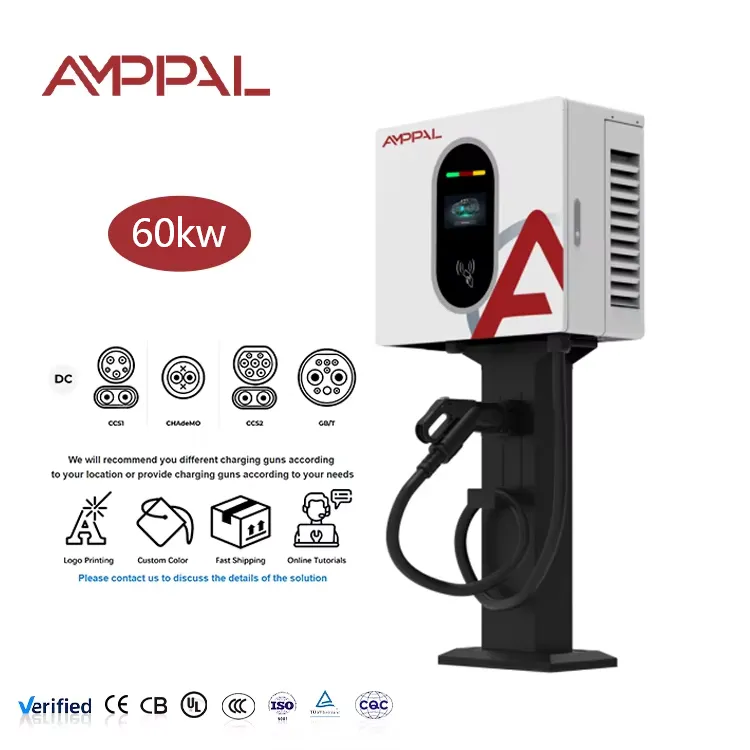

Flexibilita konektorov: CCS1, CCS2, CHAdeMO, GB/T a NACS sú všetky dostupné na rovnakej platforme – nie ste viazaní na jeden exportný trh.

Zhoda dielov v rámci 20/30/40 kW: menej náhradných dielov na sklad, ak prevádzkujete zmiešané miesto.

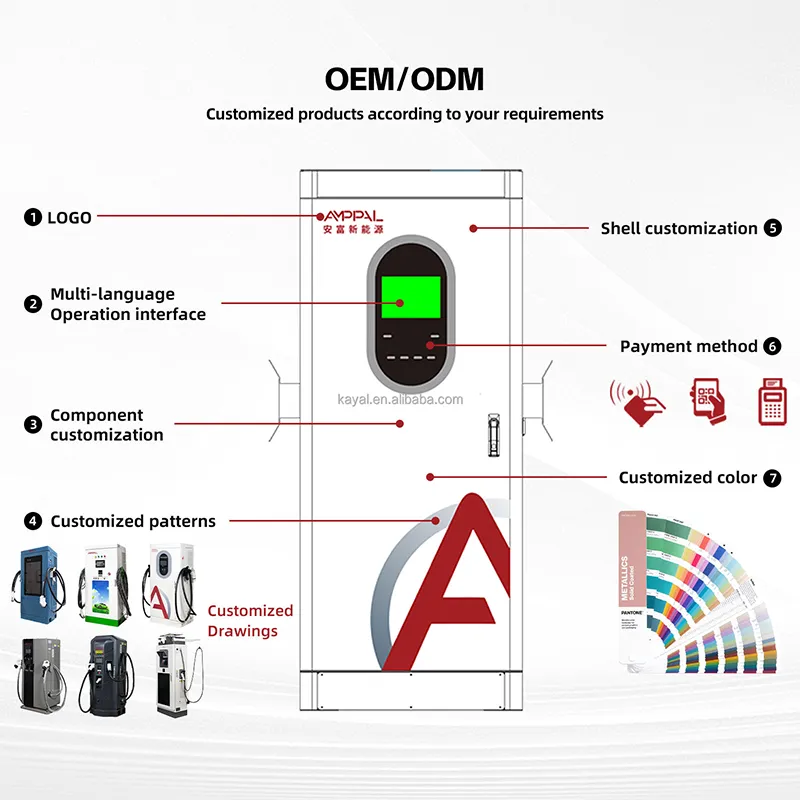

Dodacia lehota štandardne 15-20 pracovných dní; 25-30 s vlastnou značkou. MOQ je štandardná 1 jednotka, 50 jednotiek pre vlastnú farbu alebo logo.

Exportné balenie a preprava

Jednotky sa dodávajú jednotlivo v päťvrstvových kartónoch s penou EPE a polypropylénovou vložkou utesnenou vysúšadlom. Rozmery kartónu sú približne 540 × 750 × 330 mm s celkovou hmotnosťou takmer 42 kg, takže jedna jednotka je výťah pre dve osoby.

Dvanásť jednotiek sa zmestí na štandardnú exportnú paletu, zapáskované a zabalené do tepelne upraveného dreva bez fumigácie. 20-stopový kontajner pojme približne 96 jednotiek paletizovaných.

Obchodné podmienky: EXW, FOB Ningbo alebo Shanghai, CIF a DDP pre väčšinu európskych destinácií a destinácií v Perzskom zálive. Vzorové objednávky zvyčajne idú letecky alebo expresným kuriérom do 5-7 dní; kontajnerové zásielky sa riadia bežnými plavebnými plánmi. Exportné dokumenty zahŕňajú faktúru, baliaci list, CE DoC a správu o skúške jednotky.

Podmienky poskytovania služieb

Dvojročná záruka na kompletnú jednotku vrátane napájacích modulov, merača, stýkačov a obrazovky.

Vzdialená diagnostika založená na OCPP, kde má lokalita konektivitu; skôr čítame protokol o poruchách, než by sme hádali z popisu.

Náhradné diely sú odoslané do 48 hodín od potvrdenia poruchy, 3-5 pracovných dní pri preprave kuriérom.

Voliteľná súprava náhradných dielov pred odoslaním – náhradný modul a súprava stýkačov – ktorú zvyčajne berú distribútori obsluhujúci vzdialené regióny.

Návod na inštaláciu, schéma zapojenia a kontrolný zoznam uvedenia do prevádzky v angličtine; iné jazyky na vyžiadanie pre objemové objednávky.

Päť chýb pri uvádzaní do prevádzky, ktorým sa oplatí vyhnúť

Nesprávne: dimenzovanie predradeného ističa na výkon nabíjačky v kW. Vpravo: veľkosť vstupného prúdu – približne 30 A na fázu pri plnom zaťažení plus rezerva.

Nesprávne: montáž jednotky na dutú deliacu stenu. Vpravo: montáž na murivo alebo oceľový rám. Pred káblom váži okolo 38 kg.

Nesprávne: ponechanie rotácie fáz nezačiarknuté. Vpravo: overenie poradia pri uvádzaní do prevádzky; aktívny usmerňovač skôr hlási poruchu ako beží a tomuto volaniu sa dá vyhnúť.

Nesprávne: blokovanie vetracej cesty káblovým žľabom priamo nad ním. Vpravo: ponechajte 300 mm voľný horný a spodný priestor pre prúdenie vzduchu.

Nesprávne: nastavenie tarify pred overením stavu merača pri známej záťaži. Vpravo: Skontrolujte raz pri uvedení do prevádzky — Presnosť úrovne 1.0 pomáha iba vtedy, ak je tarifa nakonfigurovaná správne.

Poznámky z inštalácie na mieste

32-izbový hotel pri Krakove nainštaloval štyri jednotky na zadnom parkovisku v roku 2025. Vedúci údržby povedal, že rozhodujúcim faktorom nie je cena, ale držiak na stenu – plocha parkoviska je prenajatá a nebolo im dovolené zakladať základy pre stojanové skrine.

Prevádzkovateľ prenájmu dodávok v Malajzii prevádzkuje šesť jednotiek v dvoch pobočkách. V prvom roku nahlásili jeden skutočný problém: kondenzáciu na obrazovke počas monzúnových rán, ktorá sa vyriešila premiestnením dvoch jednotiek pod existujúci kryt namiesto akejkoľvek zmeny hardvéru.

Dodávateľ elektrickej energie v Spojených arabských emirátoch, ktorý ich nainštaloval viac ako tridsať, poznamenal, že zdieľaná skriňa s výkonom 20/30/40 kW zjednodušuje jeho prácu – rovnaký držiak, rovnaký káblový vstup, rovnaké kroky uvedenia do prevádzky bez ohľadu na to, akú úroveň výkonu si klient objednal.

Otázky kupujúcich pred objednaním

Otázka: Akú zásobovaciu kapacitu potrebujem?

Odpoveď: Približne 30 A na fázu pri trojfázovom napájaní 380 V pri plnom výkone. Pred objednávkou sa uistite, že vaša doska má dostatok priestoru.

Otázka: Znamená rozsah 1 000 V, že rýchlo nabíja 800 V autá?

A: Znamená to, že ich vôbec nabíja, výkonom 20 kW. Vysokonapäťové platformy potrebujú náš rad 120 kW+ pre skutočne rýchle relácie.

Otázka: Je merací prístroj dostatočne presný, aby mohol účtovať zákazníkom?

Odpoveď: Áno, úroveň 1.0. Overte oproti referenčnej záťaži pri uvedení do prevádzky a podľa toho nakonfigurujte svoju tarifu.

Otázka: Môžem ho namontovať vonku bez prístrešku?

Odpoveď: IP54 to umožňuje. Baldachýn stále predlžuje životnosť obrazovky a tesnenia, najmä v podmienkach s vysokým UV alebo monzúnovým podnebím.

Otázka: Ktorý konektor mám špecifikovať?

Odpoveď: CCS2 pre Európu a väčšinu Stredného východu, CCS1 alebo NACS pre Severnú Ameriku, GB/T pre Čínu, CHAdeMO, kde sú bežné staršie japonské modely.

Otázka: Môžem neskôr upgradovať 20kW jednotku na 30kW?

Odpoveď: Nie – výkonové moduly sa líšia. Objednajte si hodnotenie, ktoré potrebujete; identický kryt neznamená, že elektronika je zameniteľná.

Otázka: Aký je hluk v obytnom prostredí?

A: Chladené ventilátorom a regulované otáčky. Pri čiastočnom zaťažení je tichý; pri trvalom plnom zaťažení očakávajte počuteľný hluk ventilátora podobný vonkajšej klimatizačnej jednotke.

Otázka: Čo je súčasťou balenia?

A: Nabíjačka, nástenná konzola, nabíjací kábel a pištoľ, návod na inštaláciu a osvedčenie o skúške. Dĺžka kábla je štandardne 5 metrov.
