Kompaktná nástenná 30kW nabíjačka DC EV pre predajcov a dielne

Postavené na priepustnosti relácie, nie na výkone

Prevádzkovatelia nabíjacích staníc nenakupujú kilowatty. Nakupujú relácie za deň na záliv, pretože to je to, z čoho sa skladá príjmová línia. AF-DC-030-B-A-O-2-H existuje pri výkone 30 kW / 100 A zo špecifického dôvodu: je to bod, v ktorom nástenná jednotka začne produkovať komerčne zaujímavý obrat bez toho, aby tlačil miesto do modernizácie pripojenia k sieti.

Spustite aritmetiku. Pri 30 kW sa typický 60 kWh osobný automobil dostane z 20 % na 80 % za približne sedemdesiat minút. Nechajte desať minút na príchod a odchod a jedna pozícia reálne podporuje šesť až osem relácií počas obchodného dňa. Pri výkone 20 kW zvládne to isté miesto štyri alebo päť. Hardvér stojí o niečo viac; záliv zarába citeľne viac.

Kompaktná nástenná 30kW nabíjačka DC EV pre predajcov a dielne zdieľa svoj kryt s rozmermi 450 × 660 × 240 mm s našimi 20 kW a 40 kW modelmi, takže miesto môže kombinovať úrovne výkonu na jednej stene a ponechať si jednu súpravu náhradných dielov.

Funkcie, ktoré ovplyvňujú výnosy, nielen hárky so špecifikáciami

0-100A v celom pásme plného napätia: prúd nie je znížený pri vyšších napätiach súpravy, takže vozidlo s napätím 800 V stále dostáva menovitý výkon namiesto tichého spomalenia.

Presnosť účtovania úrovne 1.0: spory o dodanú kWh rieši trieda elektromera a úroveň 1.0 je to, čo musí väčšina európskych operátorov preukázať.

Štandardne tri spôsoby prístupu — RFID karta, QR scan a PIN. Stránky strácajú relácie, keď vodič nemôže spustiť nabíjanie; tri cesty v tom znižujú.

Montáž na stenu: žiadne základy, žiadne výkopy, žiadne trvalé zemné práce na prenajatých plochách. Náklady na inštaláciu v porovnaní s podlahovou skriňou klesajú o zmysluplnú maržu.

IP54 a -25°C až +50°C: kryt je dimenzovaný pre typ exponovaného predného nádvoria, kde tieto jednotky zvyčajne končia.

Špičková účinnosť 95 %: pri 30 kW prevádzke niekoľko hodín denne predstavuje rozdiel medzi 95 % a 91 % konverzie skutočné peniaze za rok.

Technické špecifikácie

Scenáre nasadenia s predvídateľnou návratnosťou

Maloobchodné parkoviská a supermarkety: čas zotrvania 60 – 90 minút sa zarovná takmer presne s reláciou 20 – 80 %. Vodiči nakupujú, záliv sa prevracia, nikto nečaká.

Zastávky reštauračných a cestných služieb: dve sedenia denne na záliv, s účtovaním príjmov na vrchu krytov.

Flotilné depá s odstupňovaným návratom: dodávky, ktoré prídu popoludní, dostanú použiteľné doplnenie, namiesto toho, aby museli čakať v rade na jednu vysokovýkonnú jednotku.

Bytové domy so spoločnými zátokami: 30 kW udržiava spoločný zátok v pohybe, kde by 7 kW AC bod obsadzoval celú noc jeden obyvateľ.

Stanoviská taxíkov a krúp: vodiči majú 30-40 minútovú prestávku; 30 kW vráti v tomto okne približne 20 kWh, čo je hodnota posunu v mestskom rozsahu.

Ako nabíjačka spravuje reláciu 100 A

Prúd jednoducho nedosiahne 100 A. Pri pripojení nabíjačka vykoná test izolácie na výstupe jednosmerného prúdu, kým sú stykače stále otvorené. Až potom, čo to prejde, zatvorí stýkače a začne stúpať podľa aktuálneho cieľa, ktorý BMS vozidla zverejní cez komunikačné spojenie.

Počas relácie BMS neustále reviduje tento cieľ – keď sa bunky zohrejú alebo stav nabitia prekročí približne 80 %, požaduje menej. Nabíjačka skôr nadol, než aby vynútila prúd, a preto posledných 20 % trvá vždy neúmerne dlho na akejkoľvek DC nabíjačke, vrátane našej.

Tepelný manažment beží samostatne. Teplota modulu sa vzorkuje nepretržite a výstup sa vráti späť predtým, než čokoľvek dosiahne prahovú hodnotu vypnutia. Používatelia vidia o niečo dlhšiu reláciu pri 45 °C popoludní; nevidia chybu a prerušené nabíjanie, čo produkuje nezvládnutý dizajn.

Kontrola kvality a dôkaz o zhode

Zhoda s normami EN IEC 61851-1:2019 a EN IEC 61851-23:2014, s vyhlásením CE a protokolom o skúške dodávaným spolu s tovarom.

Kalibrácia meracieho prístroja podľa referenčného štandardu na každej jednotke, pričom záznam o kalibrácii sa uchováva pod sériovým číslom.

Nepretržitý nábeh pri plnom zaťažení pri 30 kW s termovíznym zobrazením spojov prípojníc a povrchov modulov.

100% dielektrické a izolačné testovanie – bez odberu vzoriek elektrickej bezpečnosti.

Krytý soľný sprej testovaný počas 96 hodín; stlačenie tesnenia overené pri montáži a nie predpokladané.

Každá jednotka odchádza so sériovým certifikátom o skúške. Ak vznikne nárok na záruku, môžeme presne zistiť, ako sa táto jednotka správala na linke.

Výrobná sekvencia

Krok 1 – Kontrola tovaru modulov, meračov, stýkačov a káblových zostáv podľa špecifikácií nákupu.

Krok 2 — CNC dierovanie a ohýbanie obkladových panelov na strojoch TRUMPF.

Krok 3 — Robotické zváranie konštrukčného rámu, potom prebrúsenie viditeľných švov.

Krok 4 – Predúprava a elektrostatické práškové lakovanie, vytvrdzovanie v peci na priľnavosť.

Krok 5 – Výkonová zostava: namontované moduly, prípojnice utiahnuté a označené svedkom, káblový zväzok vedený a odpojený od zdrojov tepla.

Krok 6 — Zostava ovládania: namontovaná a pripojená doska, merač, obrazovka a čítačka prístupu.

Krok 7 — Načítanie firmvéru, kalibrácia snímača a overenie merača.

Krok 8 — Zábeh pri plnom zaťažení, test bezpečnosti batérie, kontrola IP, potom balenie a paletizácia.

Výber medzi 30 kW a alternatívami

Vezmite 30 kW, keď sa vaše polia prevrátia približne za hodinu a budete nabíjať energiu. Ide o najmenšiu jednotku v našom sortimente, ktorá podporuje skutočný obchodný prípad s platbou za použitie na osobných automobiloch.

Znížte výkon na 20 kW, keď sa parkovanie meria za pol dňa – kancelárie, hotely, dlhodobé parkoviská. Platiť za 100A, ktoré nikto nepoužíva, je plytvanie.

Zvýšte výkon až na 40 kW, keď prevádzkujete väčšie balenia, alebo na rozsah 60 kW+ pre stojace, keď potrebujete menej ako 30-minútové sedenia alebo prevádzku s dvoma pištoľami. Najprv skontrolujte jeden bod: 30 kW odoberá približne 45 A na fázu. Ak sa vaša prichádzajúca dodávka už blíži ku kapacite, prekážkou sa stáva sieťové pripojenie – nie nabíjačka – a to je rozhovor, ktorý stojí za to pred objednaním.

Porovnávacie body pri výberovom konaní

Opýtajte sa ktorejkoľvek konkurenčnej jednotky s výkonom 30 kW na aktuálnu hodnotu pri 800 V. Mnohí uvádzajú 100 A pri 400 V a podstatne menej na vrchole rozsahu. Naša drží 100A v celom pásme.

Opýtajte sa, či je meranie úrovne 1.0 štandardom alebo inováciou. Na niekoľkých konkurenčných jednotkách ide o upgrade.

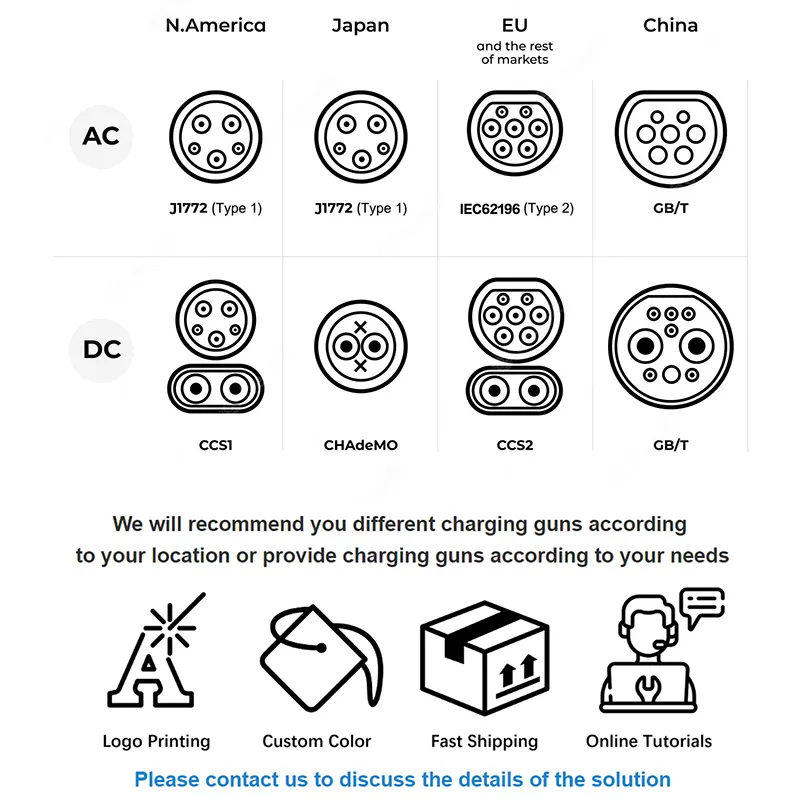

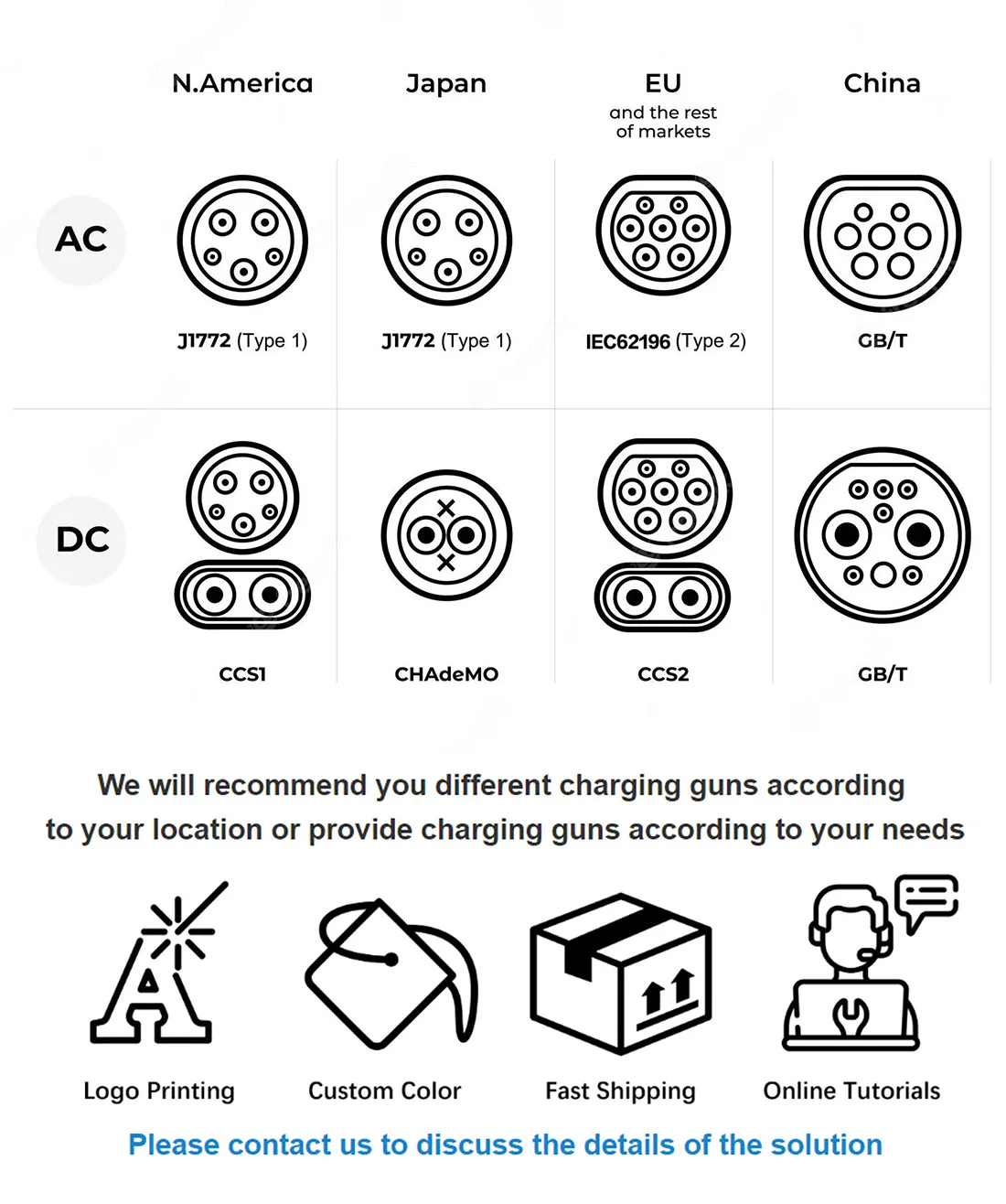

Po zadaní objednávky sa opýtajte na možnosti konektorov. Na rovnakej platforme staviame CCS1, CCS2, CHAdeMO, GB/T a NACS.

Dodacia lehota: štandardne 15-20 pracovných dní, 25-30 s vlastnou značkou. MOQ 1 štandardná jednotka, 50 pre farbu alebo logo na mieru.

Záruka: dva roky vrátane napájacích modulov, možnosť rozšírenia na tri alebo päť v mieste objednávky.

Balenie, hmotnosti a prepravné podmienky

Samostatný exportný kartón má rozmery približne 540 × 750 × 330 mm s hrubou hmotnosťou približne 45 kg, päťvrstvová doska s penou EPE a utesnenou vložkou proti vlhkosti obsahujúcou vysúšadlo.

Dvanásť jednotiek na palete na tepelne upravenom dreve bez fumigácie, páskované a ovinuté. 20-stopový kontajner pojme asi 96 paletizovaných jednotiek; kocka vysoká 40 stôp trvá približne 200.

Citujeme EXW, FOB Ningbo alebo Shanghai, CIF a DDP do väčšiny Európy a Perzského zálivu. Vzorky sa pohybujú letecky alebo expresne za 5-7 dní. Dodávané papiere: obchodná faktúra, baliaci list, vyhlásenie o zhode CE, sériová správa o skúške a osvedčenie o pôvode, ak si ho vyžaduje miesto určenia.

Popredajné záväzky

Dvojročná záruka na výkonové moduly, riadiacu elektroniku, merač, stýkače a HMI.

Chybové kódy sa čítajú na diaľku cez OCPP, kde je lokalita pripojená, čo rieši väčšinu problémov bez návštevy lokality.

Náhradné diely odoslané do 48 hodín od potvrdenia; 3-5 pracovných dní tranzit cez DHL alebo FedEx.

Odporúčaná ročná údržba: kontrola ventilátora a filtra, kontrola tesnenia, overenie krútiaceho momentu koncovky, kontrola na mieste. Postup je zdokumentovaný v návode.

Bezplatná podpora diaľkového uvedenia do prevádzky pri prvej inštalácii na akomkoľvek novom mieste prostredníctvom videohovoru s naším technikom.

Prevádzkové chyby, ktoré stoja operátorov peniaze

Nesprávne: reklama na „rýchle nabíjanie 30 kW“ bez kvalifikácie. Vpravo: uveďte realistické časy relácií. Vodiči, ktorí očakávajú 20 minút a čakajú 70 minút, zanechajú zlé recenzie, ktoré stoja viac ako rozdiel v tarife.

Nesprávne: inštalácia bez kontroly vyváženia fáz cez dosku. Vpravo: rozdelenie viacerých jednotiek do fáz; nevyvážené zaťaženie vypína napájanie a skracuje životnosť stykača.

Nesprávne: montáž jednotky tam, kde musí kábel prechádzať cez jazdný pruh. Vpravo: umiestnite pištoľ tak, aby sa dostala k prívodu vozidla bez toho, aby kábel ležal pod kolesom. Poškodenie kábla je naša najčastejšia mimozáručná oprava.

Nesprávne: po uvedení do prevádzky ponechajte predvolenú tarifu na mieste. Vpravo: nakonfigurujte a raz vyskúšajte nabitie. Operátori majú elektrinu zadarmo celé týždne, pretože nikto nekontroloval.

Nesprávne: ignorovanie filtra ventilátora po dobu jedného roka. Vpravo: Čistite štvrťročne na prašných miestach. Obmedzené prúdenie vzduchu spôsobuje tepelný spätný chod a používatelia to vnímajú ako pomalé nabíjanie.

Spätná väzba operátora

Sieť supermarketov v Chorvátsku umiestnila v roku 2025 osem jednotiek v štyroch predajniach. Ich manažér zariadení oznámil priemerné využitie takmer troch sedení na záliv za deň v šiestom mesiaci a poukázal na to, že držiak na stenu im umožnil použiť existujúce obvodové steny namiesto odovzdania parkovacích polí do skríň.

Taxikárske družstvo v Baku ich kúpilo päť. Ich spätná väzba bola špecifická a stojí za to ju odovzdať ďalej: vodiči chceli, aby bola obrazovka mierne naklonená nadol, aby bola čitateľná, keď stoja blízko pri jednotke, a tak sme upravili geometriu držiaka podľa ich opakovaného poradia.

Logistický dodávateľ v Turecku, ktorý prevádzkuje dvanásť jednotiek v troch skladoch, poznamenal, že zdieľaná skriňa s modelmi s výkonom 20 kW a 40 kW znížila ich náhradné diely na jednu sadu ventilátorov, jeden stýkač a jednu obrazovku pre celé kombi, namiesto troch samostatných súprav.

Často kladené otázky

Otázka: Koľko áut denne môže obslúžiť jedna jednotka?

Odpoveď: Šesť až osem osobných áut v relácii 20 – 80 % s realistickým časom prechodu, za predpokladu nepretržitého dopytu počas obchodného dňa.

Otázka: Aký vstupný prúd odoberá?

Odpoveď: Približne 45 A na fázu pri trojfázovom napájaní 380 V pri plnom výkone. Pred objednaním násobkov skontrolujte kapacitu dosky.

Otázka: Stačí 30 kW pre elektrické dodávky?

Odpoveď: Na prenocovanie alebo viachodinové zotrvanie áno. Pre rýchly obrat v polovici zmeny na veľkých baleniach sa pozrite na 60 kW alebo viac.

Otázka: Môžu sa nabíjať dve vozidlá naraz?

Odpoveď: Nie, toto je jednotka s jednou zbraňou. Simultánne nabíjanie viacerých pištolí začína s našimi delenými napájacími skriňami.

Otázka: Funguje to so solárnou a akumulačnou inštaláciou?

Odpoveď: Áno, prostredníctvom systému energetického manažmentu lokality. Povedzte nám svoj menič a platformu EMS a my vám potvrdíme cestu integrácie.

Otázka: Ako sa rieši fakturácia?

A: Meranie úrovne 1.0 napája váš OCPP back-office; prípadne ho spustite samostatne s kartami RFID a zosúlaďte z interného protokolu relácie.

Otázka: Akú údržbu potrebuje?

Odpoveď: Štvrťročná kontrola filtra a ventilátora na prašných miestach, ročná kontrola tesnenia a krútiaceho momentu. Žiadne spotrebné diely okrem filtrov.

Otázka: Môžem označiť kryt?

Odpoveď: Áno – vlastná farebná a obrazovková grafika od 50 jednotiek, žiadne poplatky za nástroje za zmeny farieb, dodacia lehota 25-30 pracovných dní.
