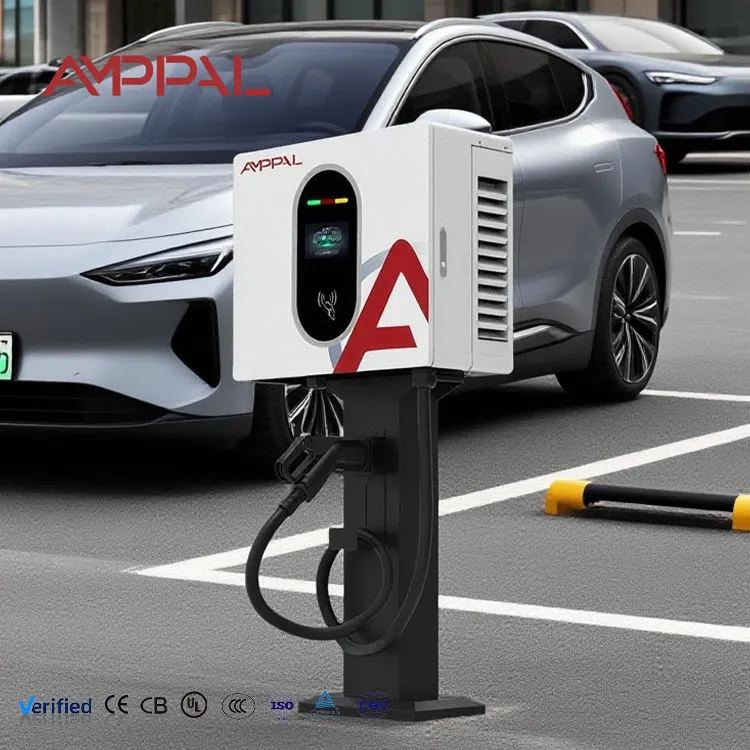

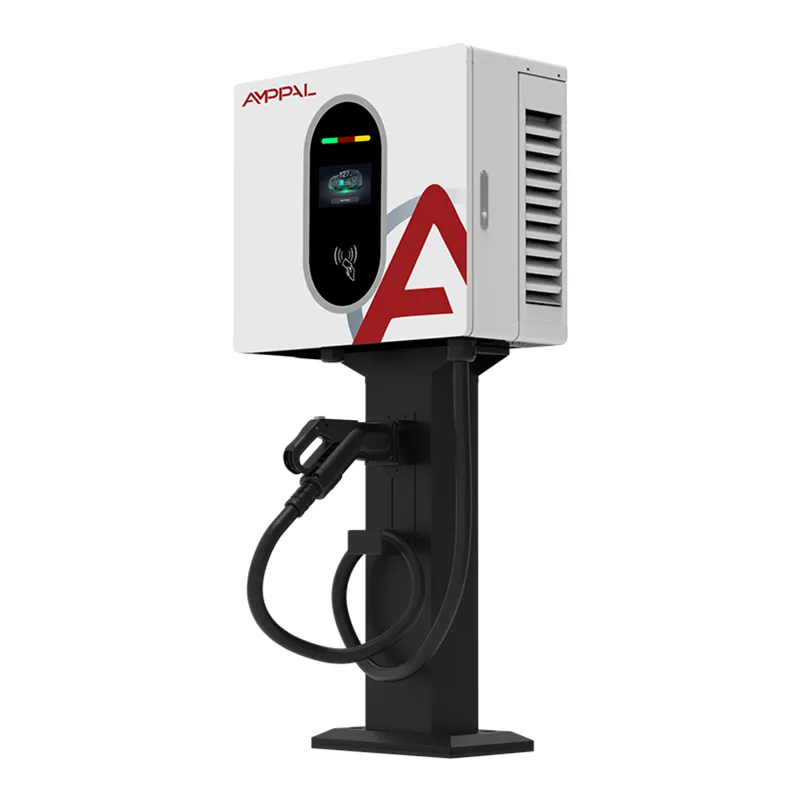

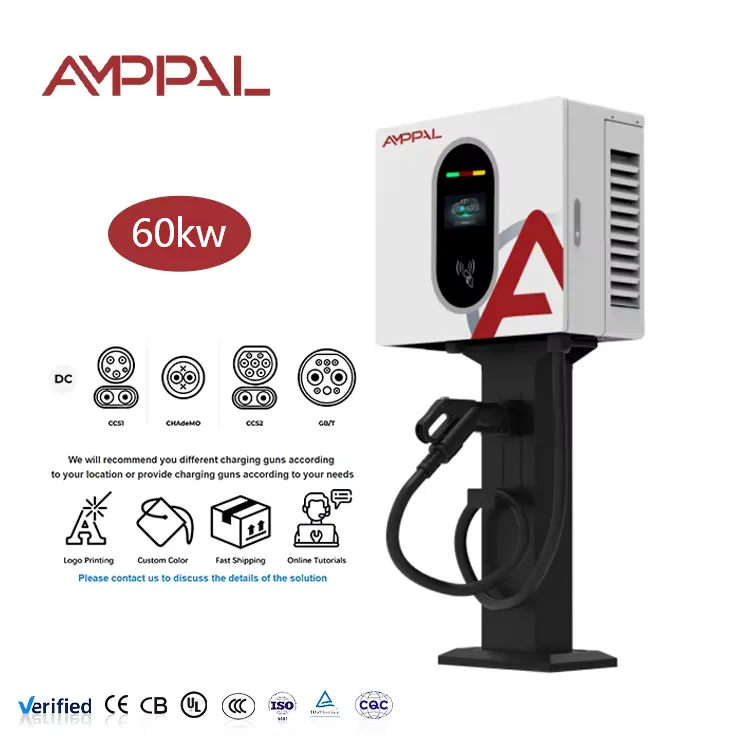

40kW vysokovýkonná nástenná nabíjačka DC EV pre vozové sklady

Najvyššia sila, ktorú dáme na stenu

Štyridsať kilowattov je praktický strop na montáž na stenu a my sme priamo v tom, prečo. Okrem toho, tepelný výkon a jednotková hmotnosť robia nástennú konzolu nesprávnou technickou odpoveďou – skončíte s ťažkou skriňou, núteným vetraním a konštrukčným upevnením, ktoré väčšina majiteľov budov odmietne podpísať. AF-DC-040-B-A-O-2-H sedí presne na tejto hranici.

To, čo dostanete za pobyt pod ním, je dôležité. Žiadny betónový podstavec, žiadny káblový výkop, žiadna strata parkovacieho miesta pre samotnú nabíjačku a žiadna trvalá úprava povrchu, ktorý si možno len prenajímate. V podzemnom parkovisku so stropom 2,2 metra je nástenná jednotka často jedinou možnosťou, ktorá fyzicky funguje.

Výstup je 0-133A naprieč 200-1000VDC — rovnaké napätie ako naše 60kW a 120kW skrine, z krabice, ktorá zaberá menšiu plochu steny ako domáci radiátor.

Čo vám montáž na stenu skutočne ušetrí

Žiadne stavebné práce: skriňa stojaca na podlahe zvyčajne potrebuje základ, vedenie vedenia a obnovu. Montáž na stenu úplne odstráni túto líniu z nákladov projektu.

Žiadne stratené parkovacie miesto: podlahová skrinka a jej bezpečnostná vzdialenosť zaberajú využiteľnú plochu. Jednotka je priskrutkovaná k stene alebo stĺpu a nič neberie.

Uskutočniteľné pod nízkymi stropmi: s výškou 660 mm na konzole sa hodí na podzemné parkoviská, kde 1,9-metrová skriňa nemôže prejsť cez obmedzenie výšky rampy.

Obojstranná inštalácia: v prenajatých priestoroch sa jednotka odlepí od steny a upevnenia sú správne. Mnohí prenajímatelia to schvália, keď odmietnu zemné práce.

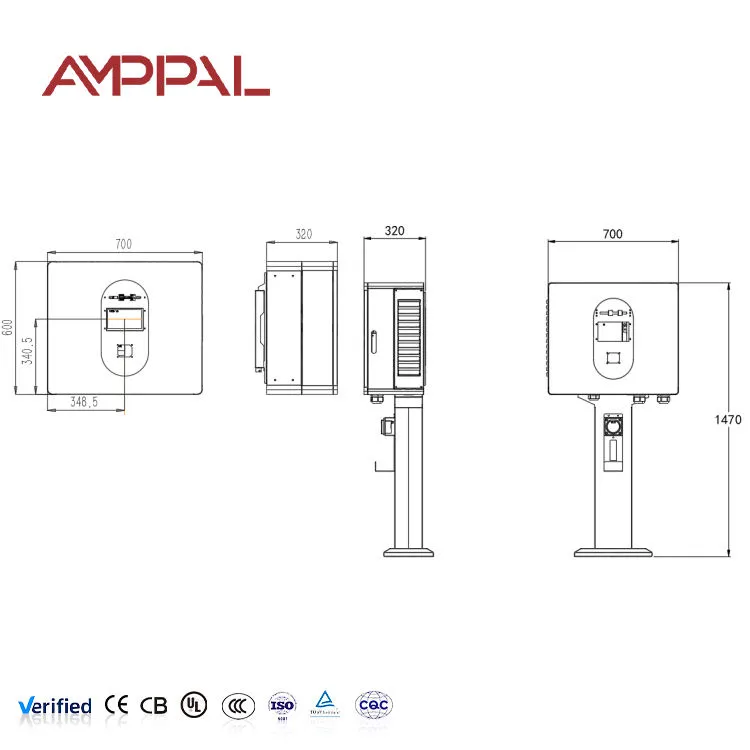

Rovnaké rozmery 450 × 660 × 240 ako naše modely s výkonom 20 kW a 30 kW: Miesta so zmiešaným výkonom zdieľajú jeden dizajn držiaka a jeden zoznam náhradných dielov.

Výstup 133 A pri plnom napäťovom rozsahu: prúdové hodnotenie sa drží na 800 V, a nie klesať, čo je miesto, kde konkurenti s tenkými špecifikáciami zaostávajú.

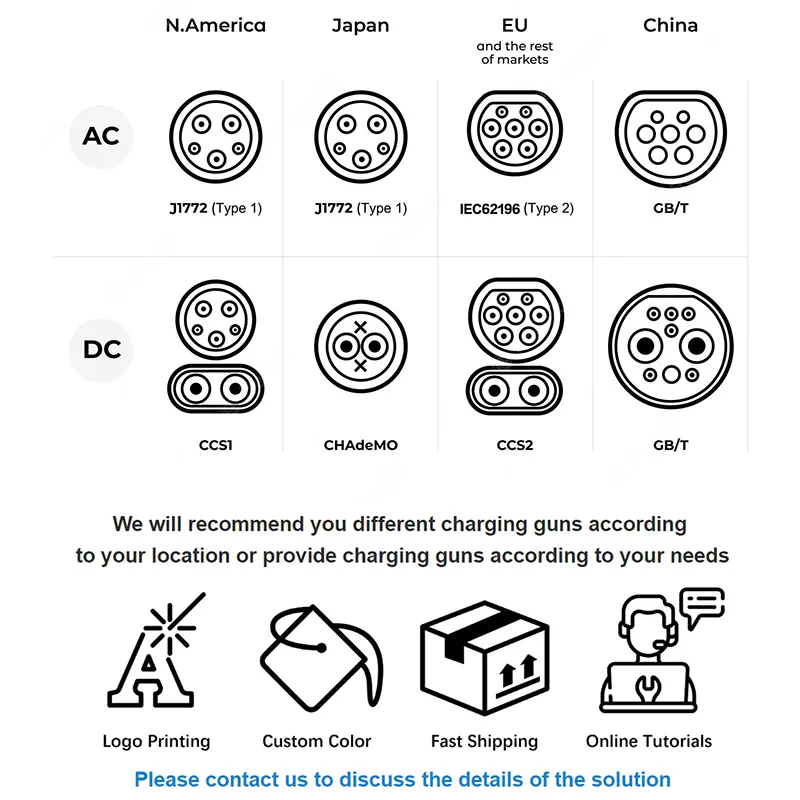

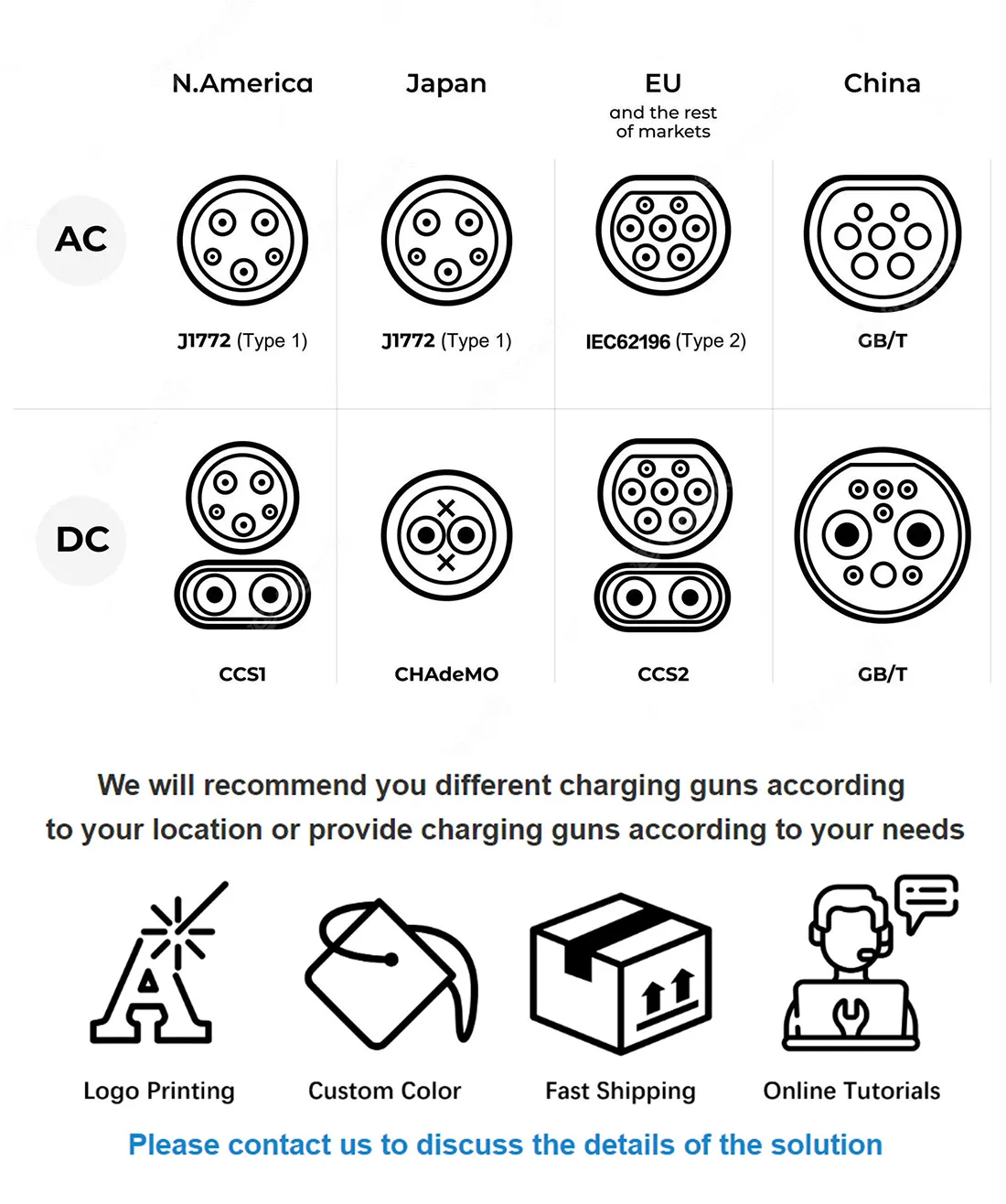

Technické špecifikácie

Stránky, kde je tento model jediným rozumným riešením

Podzemné a viacpodlažné parkoviská: výška stropu a svetlá rampa vylučujú podlahové skrine; stĺpová montáž vyhovuje tejto jednotke.

Prenajaté maloobchodné nádvoria: nájomníci, ktorí sa nevedia presadiť, stále chcú nabíjanie jednosmerným prúdom na mieste.

Historické mestské centrá alebo centrá miest s obmedzeným plánovaním: orgány, ktoré odmietajú nový pouličný mobiliár, často povolia na existujúcu štruktúru pripevniť jednotku na stenu.

Kompaktné mestské čerpacie stanice: oblasť nádvoria je už viazaná na palivové ostrovy a cirkuláciu; priestor na stene na budove predajne je voľný.

Budovy skladu s existujúcou trojfázovou doskou na stene: krátke káblové trasy, minimálna inštalačná práca, rýchle uvedenie do prevádzky.

Tepelný dizajn na hranici montáže na stenu

Menič s výkonom 40 kW pracujúci s účinnosťou 95 % rozptýli vo forme tepla približne dva kilowatty. V podlahovej skrini má teplo veľký objem a vysoký komín na prácu. Na stene nemáte ani jedno, ani druhé, takže dráha prúdenia vzduchu musí byť skôr navrhnutá ako predpokladaná.

Nasávanie je v kryte nízke, výfuk je vysoký a vnútorný tlmič chráni horúci vzduch od riadiacej elektroniky a merača – komponentov, ktorých presnosť sa pri varení mení. Ventilátory sú regulované teplotou a bežia len tak tvrdo, ako si to podmienky vyžadujú, čo tiež udržuje jednotku v prijateľnom tichu v obytnom bloku.

Vrátenie výstupu je skôr progresívne ako binárne. Ak okolitá teplota a záťaž posunú teplotu modulu k limitu, nabíjačka postupne zníži prúd a relácia jednoducho trvá dlhšie. Nezakopáva a nevyklápa vodiča. Toto správanie je najdôležitejšie v uzavretých podzemných garážach s obmedzenou výmenou vzduchu, kde sú tieto jednotky inštalované.

Testovacie a certifikačné záznamy

Súlad s EN IEC 61851-1:2019 a EN IEC 61851-23:2014; CE dokumentácia a serializovaná správa o teste sa dodávajú s každou jednotkou.

Rozšírená tepelná absorpcia špecifická pre tento model – plné zaťaženie 40 kW, kým sa zaznamenávajú teploty krytu a modulu, pretože ide o najvyššiu hustotu tepla v našom sortimente nástenných montáží.

100% testovanie dielektrickej pevnosti a izolačného odporu.

Overenie merača oproti kalibrovanej referencii; Presnosť úrovne 1.0 potvrdená na jednotku a zaznamenaná oproti sériovému číslu.

Overenie IP54 a 96-hodinová soľná sprcha na povrchu krytu.

Údaje o ťahovej skúške konzoly a upevnenia sú k dispozícii na vyžiadanie – užitočné, keď stavebný inšpektor požaduje zdôvodnenie konštrukcie pred schválením inštalácie.

Výrobné kroky

1. Overenie komponentov pri tovare: výkonové moduly, stykače, merač, konektory a ventilátory skontrolované podľa špecifikácie.

2. CNC dierovanie a lisovanie ohraňovacích panelov; otvory na prúdenie vzduchu sú súčasťou dierovacieho programu, nie sú vŕtané neskôr.

3. Robotické zváranie rozhrania rámu a konzoly, po ktorom nasleduje konečná úprava švov.

4. Príprava povrchu a elektrostatické práškové lakovanie s vytvrdzovaním v peci.

5. Zostava hnacieho ústrojenstva – nainštalované moduly, prípojnice a vnútorné ozvučnice; všetky napájacie svorky dotiahnuté a označené svedkom.

6. Riadiaca a meracia zostava, vedenie postroja udržiavané mimo cesty horúceho vzduchu.

7. Načítanie firmvéru, kalibrácia snímača, overenie merača oproti referencii.

8. Predĺžená tepelná prevádzka pri plnom zaťažení, testovanie bezpečnosti, kontrola IP, potom exportné balenie.

40 kW na stene alebo 60 kW na podlahe?

Toto je rozhodnutie, ktoré v skutočnosti robí väčšina kupujúcich na tejto úrovni výkonu, takže tu je naše úprimné čítanie.

Vyberte si nástennú jednotku s výkonom 40 kW, keď nie je k dispozícii podlahová plocha, sú zakázané alebo nehospodárne zemné práce, je obmedzená výška stropu alebo musí byť inštalácia reverzibilná. Odoberá asi 60 A na fázu, čo mnohé existujúce komerčné dosky dokážu pojať bez upgradu.

Vyberte si 60 kW stojanovú jednotku, ak máte priestor a kapacitu, chcete prevádzku s dvoma pištoľami alebo potrebujete kratšie stretnutia na verejnom nádvorí. Za dodaný kilowatt je to zvyčajne lepšia hodnota a servis podlahovej skrinky je jednoduchší – technik pracuje v stoji na úrovni zeme a nie na plošine. Ak sú pre vás skutočne otvorené obe možnosti, podlahová jednotka je zvyčajne silnejšou kúpou. Tento produkt si získava svoje miesto, keď nie sú.

Ako špecifikujeme konkurenčné 40kW jednotky

Prúd pri vysokom napätí: držíme 133A cez celé okno 200-1000VDC. Pred porovnaním cien si vyžiadajte rovnaký údaj pri 800 V od akejkoľvek alternatívy.

Tepelné správanie pri znížení výkonu: opýtajte sa, čo sa stane pri okolitej teplote 45 °C v uzavretom priestore. Progresívne vrátenie udržiava relácie v chode; ťažký výlet nie.

Meranie: Úroveň 1.0 ako štandard, kalibrácia zaznamenaná podľa sériového čísla.

Konštrukčná dokumentácia: dodané údaje o ťahovej skúške konzoly, ktoré skracuje kolaudáciu v obchodných priestoroch.

Obchodné podmienky: štandardná jednotka MOQ 1 s dodacou dobou 15-20 pracovných dní; 50 jednotiek a 25-30 pracovných dní pre vlastnú značku. Dvojročná záruka s možnosťou predĺženia.

Plánovanie balenia, hmotnosti a prepravy

Každá jednotka sa dodáva v päťvrstvovom kartóne s rozmermi približne 540 × 750 × 330 mm, celková hmotnosť približne 52 kg. Toto je najťažší z troch modelov namontovaných na stenu, takže na mieste inštalácie plánujte mechanickú manipuláciu alebo dve osoby.

Desať jednotiek na exportnú paletu na tepelne upravenom dreve bez fumigácie, páskované a ovinuté. 20-stopový kontajner pojme asi 80 paletizovaných jednotiek, 40-metrová vysoká kocka zhruba 170.

Dostupné termíny sú EXW, FOB Ningbo alebo Shanghai, CIF a DDP pre väčšinu európskych destinácií a destinácií v Perzskom zálive. Vzorové jednotky idú letecky alebo expresným kuriérom za 5-7 dní. Prepravné dokumenty zahŕňajú obchodnú faktúru, baliaci list, CE vyhlásenie o zhode, sériovú správu o skúške a certifikát o pôvode na vyžiadanie.

Podpora a servisné diely

Dvojročná záruka na napájacie moduly, riadiacu dosku, merač, stýkače, ventilátory a obrazovku.

Ventilátory sa považujú za opraviteľnú položku a možno ich vymeniť na mieste za menej ako tridsať minút s izolovanou jednotkou – bez návratu do továrne.

Diaľkové načítanie chybového kódu cez OCPP na pripojených lokalitách; väčšina diagnóz sa dokončí bez návštevy.

Náhradné diely odoslané do 48 hodín od potvrdenej poruchy, 3-5 pracovných dní expresným kuriérom.

Štvrťročné čistenie filtra je jedinou úlohou údržby, ktorá je na tomto modeli najdôležitejšia vzhľadom na jeho tepelnú hustotu. Návod dokumentuje postup fotografiami.

Chyby pri inštalácii špecifické pre nástennú jednotku s výkonom 40 kW

Nesprávne: upevnenie na ľahkú tvárnicu alebo čapy. Vpravo: železobetón, plné murivo alebo účelový oceľový rám. Jednotka presahuje 45 kg pred pripojením kábla a pištole.

Nesprávne: inštalácia v uzavretom suteréne bez hodnotenia vetrania. Vpravo: potvrdiť výmenu vzduchu v priestore. Dva kilowatty nepretržitého tepla v uzavretej miestnosti zvyšujú teplotu okolia a spúšťajú spätný chod.

Nesprávne: montáž jednotky nad výšku hlavy, aby sa ušetrilo miesto. Vpravo: držte obrazovku vo výške očí a puzdro na zbraň v pohodlnom dosahu. Nešikovná ergonómia generuje podporné hovory a poškodené káble.

Nesprávne: poddimenzovanie prívodného kábla na dĺžku štyridsať metrov a viac. Vpravo: vypočítajte pokles napätia na skutočnej trase pri 60 A na fázu, nielen prúdovú kapacitu.

Nesprávne: utesnenie jednotky proti výklenku v stene bez zadnej vôle. Vpravo: dodržujte rozstup zátvoriek. Vôľa vzadu je súčasťou dizajnu chladenia, nie preferenciou inštalácie.

Správy z nainštalovaných stránok

Prevádzkovateľ nákupného centra v Istanbule nainštaloval šesť jednotiek na stĺpy v suteréne v roku 2025 po tom, čo návrh na státie zlyhal pri prieskume výšky rampy. Ich projektový inžinier uviedol, že rozhodujúcim technickým bodom bolo správanie sa pri tepelnom spätnom chode – suterén sa v auguste zahreje a zažili ťažké výlety so zariadením predchádzajúceho dodávateľa.

Pobočka požičovne áut na letisku v Tbilisi prevádzkuje štyri jednotky pod prístreškom. Ich vedúci vozového parku poznamenal, že 133A je dostatočné na to, aby sa vrátené vozidlo medzi prenájmami otočilo a že nástenný držiak udržal všetky štyri priehradky plne použiteľné, čo by usporiadanie skrine nemalo.

Inštalačný technik v Nemecku, ktorý ich namontoval do obytných blokov viac ako dvadsať, poukázal na jeden konzistentný bod spätnej väzby: správca budovy ich schvaľuje dokumentáciou o ťahu konzoly a žiada ju pri každom projekte.

Bežné otázky pred kúpou

Otázka: Znesie to stena?

Odpoveď: Jednotka má približne 45 kg. Vyžaduje sa plné murivo alebo železobetón; na požiadanie dodávame údaje o ťahovej skúške konzoly.

Otázka: Aký napájací prúd potrebuje?

Odpoveď: Približne 60 A na fázu pri 380 V trojfázovom pri plnom zaťažení.

Otázka: Bude to fungovať v uzavretom podzemnom parkovisku?

Odpoveď: Áno, podlieha posúdeniu ventilácie. Pri plnom zaťažení nepretržite odvádza cca 2kW tepla.

Otázka: Aká rýchla je relácia?

Odpoveď: Zhruba 45 – 55 minút na 20 – 80 % pri typickom balení 60 kWh, v závislosti od toho, čo akceptuje BMS vozidla.

Otázka: Je 40 kW najväčšia nástenná jednotka, ktorú vyrábate?

A: Áno. Nad tým staviame podlahové jednotky, pretože montáž na stenu prestáva byť tým správnym technickým riešením.

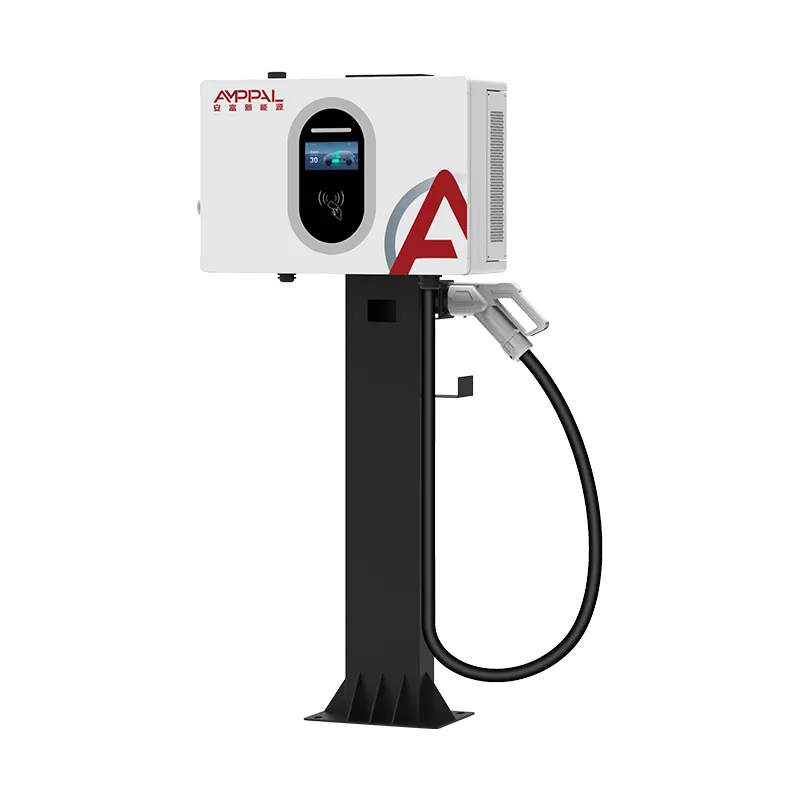

Otázka: Môže byť namiesto toho namontovaný na stĺp?

Odpoveď: Áno, s našou súpravou na montáž na stĺp za predpokladu, že je stĺp dimenzovaný na zaťaženie. Uveďte v čase objednávky.

Otázka: Podporuje duálne zbrane?

A: Nie. Je to jedna zbraň. Pre simultánne nabíjanie viacerých vozidiel si pozrite naše napájacie skrine deleného typu.

Otázka: Aká je hladina hluku v obytnej budove?

Odpoveď: Ventilátory majú reguláciu otáčok a sú tiché pri čiastočnom zaťažení. Pri trvalom plnom zaťažení v obmedzenom priestore očakávajte hluk porovnateľný s vonkajším klimatizačným kondenzátorom.
