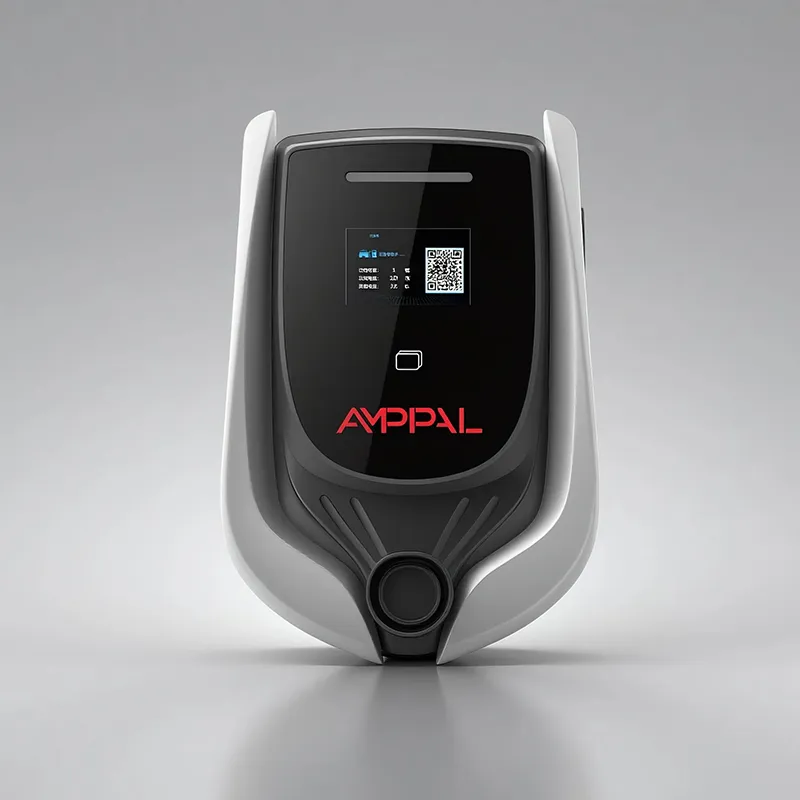

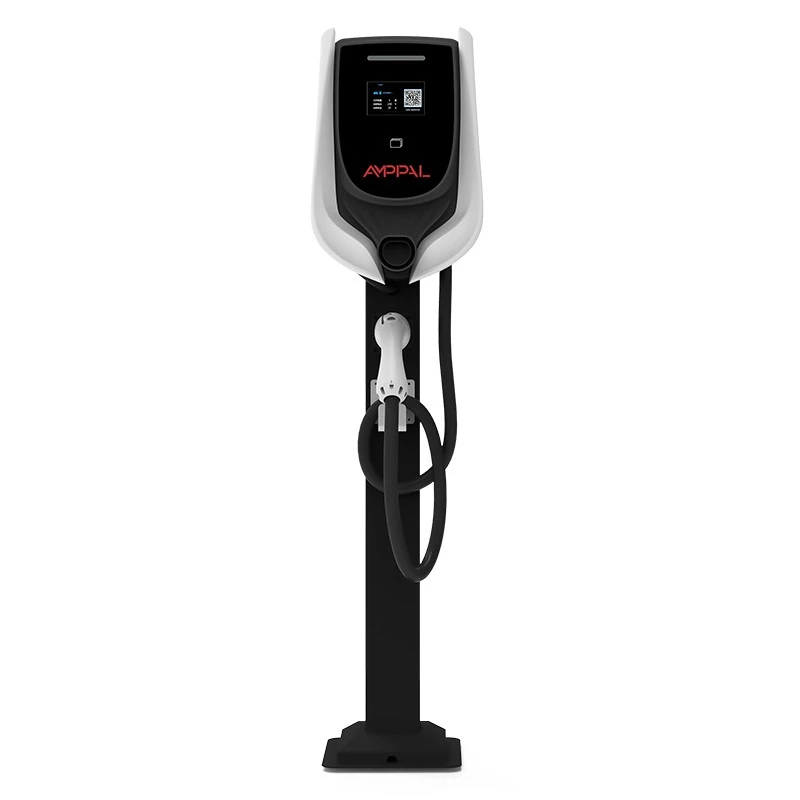

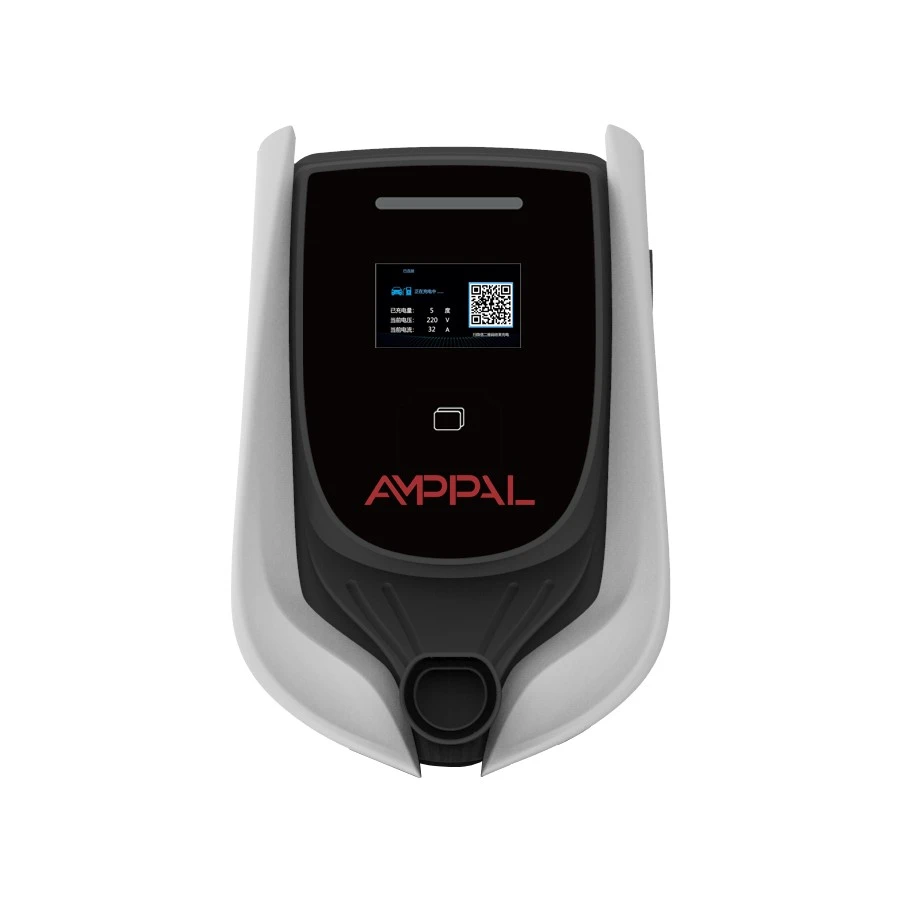

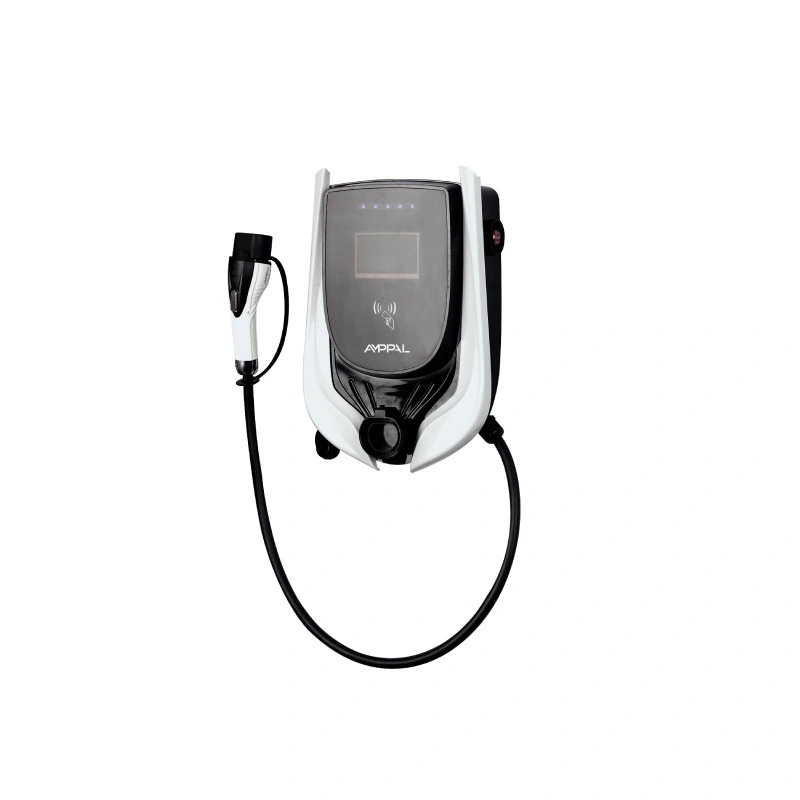

7kW OCPP Smart AC EV nabíjacia stanica pre komerčné nehnuteľnosti

Prečo je certifikácia UL dôležitejšia ako hodnotenie výkonu v USA

V Spojených štátoch záleží na certifikáte viac ako na kilowattoch – a certifikát je UL. Táto 7kW stanica (model AF-AC-7-L/B-A-M-4-SD-P) nie je európskym produktom predávaným Američanom; ide o napájaciu jednotku EV vyrobenú, testovanú a zdokumentovanú podľa dvoch noriem UL, ktoré úrady USA skutočne kontrolujú: UL 2202 a UL 2231-2.

Rozdiel medzi predajom do EÚ a predajom do USA je rozdiel medzi vlastným vyhlásením a registráciou tretej strany. CE je vyhlásenie výrobcu pre európsky trh; Americkí stavební inšpektori, poisťovne a verejné služby hľadajú UL a mnohé programy zliav za služby jednoducho odmietnu vybavenie bez neho.

Článok 625 NEC je kódex, ktorým sa riadia inštalácie nabíjacieho zariadenia EV a inšpektori ho uplatňujú prostredníctvom miestneho orgánu, ktorý má jurisdikciu. Stanica uvedená na zozname UL s jasným štítkom skráti konverzáciu o povolení. To je skutočný produkt: papierovanie, ktoré sa uzatvára, povolenia, ktoré prechádzajú, a poistenie, ktoré zostáva pokojné.

Šesť výhod tejto stanice riadených zhodou

Zoznam UL 2202 pokrýva kompletný systém nabíjania, čo je to, čo americkí projektoví inžinieri uviedli v špecifikácii.

UL 2231-2 pokrýva obvody na ochranu osôb, inšpektori vrstvy ochrany proti nárazom skontrolujú pred zapnutím napájania.

Jednofázové napätie 240 V pri 32 A zodpovedá štandardným severoamerickým rezidenčným a ľahkým komerčným službám.

RFID plus OCPP 1.6j premení stanicu na fakturovateľný majetok, nie na bezplatnú predajňu pre nerezidentov.

Utesnenie IP54 a hlučnosť ≤ 40 dB ho udržujú životaschopné pre garáže, prístrešky pre autá a vnútorné parkovacie konštrukcie.

Značka UL na typovom štítku je overiteľná v online adresári UL, čo si kupujúci pred objednávkou overujú.

Technické špecifikácie

Nasadenie v USA a Kanade

Viacrodinné bývanie v štátoch so stavebnými predpismi pripravenými na elektromobily, kde je každé parkovacie miesto vopred zapojené na 240 V.

Účtovanie dávok zamestnancov na pracovisku s návratnosťou nákladov prostredníctvom backendu OCPP.

Kondomíniové garáže v Kanade, kde doska potrebuje meranie a kontrolu prístupu podľa jednotlivých vlastníkov.

Hotelové a maloobchodné parkovisko, kde si hostia účtujú nocľah a folio nesie náklady.

Ľahké vozové parky s dodávkami a pickupmi, ktoré parkujú 8 až 10 hodín a potrebujú spoľahlivé 32A relácie.

Čo UL 2202 a UL 2231-2 skutočne overujú

UL 2202 je bezpečnostný štandard pre zariadenia nabíjacieho systému elektrických vozidiel: konštrukcia, zapojenie, izolácia a požiarne správanie kompletnej stanice za normálnych a poruchových podmienok. Jeho absolvovanie znamená, že kryt, stýkač, rozloženie dosky plošných spojov a tepelný dizajn boli skontrolované inžiniermi UL v porovnaní s publikovanými požiadavkami.

UL 2231-2 je štandard ochrany personálu. Riadi obvody, ktoré bránia úrazu elektrickým prúdom, keď používateľ zapojí, odpojí alebo sa dotkne mokrého konektora: kontroly kontinuity uzemnenia, monitorovanie zvodového prúdu a mechanizmy, ktoré odpájajú výstup pred kontaktom so živou časťou.

Obidva záznamy sú vo verejnom adresári UL pod číslom modelu, takže elektroinšpektor v Texase a inžinier bytových domov v Toronte uvidia presne ten istý certifikát, ktorý vám pošleme. Žiadne kopírovacie hry, žiadny „ekvivalent UL“ jazyka – zoznam je toho dôkazom.

Beyond UL: Zabezpečenie kvality vo výrobe

Každá výrobná šarža je sledovaná podľa sériového čísla k záznamom o testoch, ktoré uchovávame desať rokov.

Každá stanica pred balením vykoná úplný hipot a izolačný test; hodnoty priechodu sa zaprotokolujú.

Každá zostava firmvéru sa pred vydaním spúšťa na referenčnom backende, takže aktualizácia nemôže potichu narušiť vašu integráciu fakturácie.

Rozsah RFID čítačky, kontrast LCD a funkcia LED pásika sú kontrolované na každej jednotke, nie sú vzorkované.

IP54 a akustické (≤40dB) výsledky sú overené na výrobných vzorkách a zaradené do záznamu šarže.

Vlastný systém kvality závodu je kontrolovaný v rámci programu dohľadu UL, takže zoznam zostáva aktívny.

Od plechu po hotovú stanicu: osem krokov

Linka zdieľa areál Zhejiang, ktorý v roku 2024 dodal viac ako milión nabíjacích jednotiek, s robotmi FANUC na montáži a laserovými rezačkami TRUMPF na krytoch.

1. Oceľ krytu je rezaná laserom, lisovaná brzda a práškovo lakovaná.

2. Sú namontované a skontrolované tesnenia a tesniace plochy IP54.

3. Napájacie a komunikačné dosky sú vyrobené SMT a spájkované pretavením.

4. LCD, LED pásik a RFID modul sú namontované a kalibrované.

5. Softvér je načítaný a žiadna jednotka neprejde touto stanicou, kým nedokončí živé nadviazanie spojenia s naším referenčným backendom.

6. Ethernetové, 4G, WiFi a RS485 cesty sú vykonávané postupne.

7. Na každej stanici prebiehajú testy Hipot, izolácie a vyhorenia.

8. Menovky, značky UL a kartóny pokračujú pred pečiatkou kontroly kvality.

Kontrola súladu: Je táto stanica vhodná pre váš web?

Táto stanica vyhovuje miestam v USA a Kanade s jednofázovým napätím 240 V, obvodom 32 A na stánok a potrebou kontroly prístupu alebo fakturácie. Obce s kódmi pripravenými na EV, prenajímatelia požadujúci zľavy za služby a dodávatelia, ktorí stavajú špecifické projekty, zistia, že papierovanie UL za nich robí polovicu predajnej práce.

V troch prípadoch ide o nesprávny produkt. Lokality s trojfázovou prevádzkou a požiadavkami na výkon 11 kW na stánok by mali namiesto toho použiť 11 kW stanicu OCPP. Miesta, ktoré potrebujú menej ako 30-minútový obrat, potrebujú DC, nie túto AC jednotku. A stránka, ktorá nemá v úmysle spravovať používateľov alebo účty, môže ušetriť peniaze na jednoduchšom modeli – balík RFID a OCPP stojí za to, len keď ich niekto spravuje.

Pred objednávkou si u svojho elektrikára overte tri veci: služba je 240 V, obvod stánku je dimenzovaný na nepretržitý 32 A a parkovacia plocha má sieťovú cestu (Ethernet, mobilný signál alebo WiFi) alebo schválený offline prevádzkový plán. Naši inžinieri zmapujú konektivitu s vami v oboch smeroch.

Prečo inštalatéri v USA volia AMPPAL

15-20 pracovných dní od objednávky po odoslanie, čo zodpovedá harmonogramu výstavby lepšie ako bežné dodacie lehoty OEM.

Možnosti OEM: vaša značka na kryte, bootovacia obrazovka a RFID karty, plus anglické manuály ako štandard.

Certifikáty UL 2202 a UL 2231-2 plus továrenské súbory CE, TÜV a CB sú zdieľané s vaším tímom pre špecifikácie.

MOQ sa dohodne na objednávku; dodávatelia a distribútori bežne začínajú s 20-50 jednotkami.

Sami prevádzkujeme viac ako 200 nabíjacích staníc, takže nákupcovia z USA hovoria s tímom, ktorý nabíjačky aj prevádzkuje, nielen predáva.

Exportné balenie, nakladanie kontajnerov a papierovanie

Každá stanica sa dodáva v kartónovej krabici s rozmermi približne 58 × 42 × 30 cm, celková hmotnosť približne 12 kg, s nástenným držiakom, štartovacími RFID kartami a manuálom. Kartóny nesú typový štítok modelu a značku UL pre ľahkú kontrolu v prístave.

Paletová námorná preprava zaberá 24-30 staníc na paletu a približne 300 na 40HQ kontajner; zmiešané záťaže so stanicami OCPP s výkonom 3,5 kW a 11 kW sú rutinou pre distribútorov, ktorí vytvárajú rad.

Pre colných maklérov v USA sú pripravené dokumenty: obchodná faktúra, baliaci list, osvedčenie o pôvode a kópie UL certifikátov. Citujeme EXW, FOB Ningbo alebo CIF a posielame cez Ningbo alebo Šanghaj.

Štruktúra záruky a miestnej podpory

Dvojročná záruka na výrobné chyby na stanici a interných moduloch.

Hodiny podpory sa prekrývajú s časovými pásmami v USA a vzdialená diagnostika číta protokoly OCPP s vami počas hovoru.

Čítačky, LCD panely a napájacie moduly odosielame zo skladu do 3-5 pracovných dní.

Aktualizácie firmvéru sa prenášajú na diaľku cez backend; Komponenty uvedené v zozname UL sa nikdy nevymieňajú za náhrady.

Po ukončení výroby tohto modelu pokračuje päť rokov krytia náhradných dielov.

Chybám pri inštalácii a prevádzke, ktorým sa treba vyhnúť

Nesprávne: napájanie stanice pred podpísaním povolenia miestnym orgánom. Vpravo: vytiahnutie povolenia, zobrazenie zoznamu UL a zapnutie napájania po kontrole.

Nesprávne: pristátie stanice na spoločnom 50A okruhu s inými záťažami. Vpravo: vyhradený 32A nepretržite menovitý okruh na každé miesto, podľa NEC 625.

Nesprávne: preskočenie pozemnej kontroly, pretože „na poslednom mieste to fungovalo“. Vpravo: overte uzemnenie a kontinuitu uzemnenia na mieste; Od toho závisí ochrana UL 2231-2.

Nesprávne: dať jednu RFID kartu do celej budovy. Vpravo: karty pre jednotlivých používateľov, takže protokol transakcií OCPP zostáva zmysluplný pre fakturáciu.

Nesprávne: za predpokladu, že zlyhanie siete blokuje stanicu. Vpravo: Známe karty sa účtujú z miestneho zoznamu a transakcie sa nahrajú, keď sa odkaz vráti.

Spätná väzba od severoamerických inštalatérov a flotily

Dodávateľ elektrickej energie v metre Dallas-Fort Worth nainštaloval 30 staníc v troch projektoch s viacerými rodinami v roku 2025. Hovorí, že spis UL skrátil jeho rozhovory o povoleniach z týždňov na dni a jeho jedinou sťažnosťou je, že 12 kg jednotka je výťah pre dve osoby na rebríku – jeho posádka teraz používa pomocníka na každom držiaku.

Bytový dom v Toronte má štyri stanice v podzemnej garáži. Správca nehnuteľnosti exportuje každý mesiac správy o kWh na vlastníka; jedinou nepríjemnosťou sú ponuky LCD iba v angličtine, ktoré majiteľ frankofónnej verzie označil počas prvého mesiaca.

Dozorca vozového parku v Chicagu účtuje 12 dodávkovým vozidlám cez noc na ôsmich staniciach. Počas jednej zimy v štáte Illinois boli relácie spoľahlivé; jeho poznámka pre nás bola, že LED pásik je dostatočne jasný na to, aby čítal schránku v tmavom prostredí, čo považuje za funkciu, hoci jeho vodič na nočnú smenu to nazýva „maják“.

Otázky o zhode kupujúci v USA

Otázka: Čo znamená UL Listed pre túto stanicu?

Odpoveď: Inžinieri UL skontrolovali a otestovali kompletnú jednotku podľa UL 2202 a UL 2231-2 a zoznam zostáva aktívny pod dohľadom továrne.

Otázka: CE je akceptovaná v USA, však?

Odpoveď: Nie. CE je vyhlásenie o trhu EÚ; Americké úrady, ktoré majú jurisdikciu, hľadajú zoznamy tretích strán, ako je UL, a mnohé spoločnosti ich vyžadujú pre zľavy.

Otázka: Čo je NEC 625?

Odpoveď: Článok National Electrical Code pokrývajúci inštaláciu nabíjacieho zariadenia EV – požiadavky na dimenzovanie obvodu, uzemnenie a odpojenie.

Otázka: Vyžaduje inštalácia povolenie?

Odpoveď: Vo väčšine jurisdikcií v USA a Kanade áno, a zoznam UL je presne to, čo chce inšpektor vidieť na typovom štítku.

Otázka: Bude účtovať EV na trhu v USA?

Odpoveď: Áno, dodáva jednofázové napätie 240 V až do 32 A s variantom konektora nakonfigurovaným pre váš trh.

Otázka: Uplatňujú sa zľavy za služby?

Odpoveď: Mnoho amerických verejných služieb podmieňuje zľavy na zariadenia uvedené v zozname UL; skontrolujte zoznam programov vášho lokálneho nástroja.

Otázka: Čo ak parkovisko nemá internet?

Odpoveď: Stanica vedie miestny zoznam autorizácií a ukladá transakcie, pričom ich nahráva, keď je dostupný odkaz.

Otázka: Ako funguje komerčné účtovanie?

Odpoveď: Karty RFID sa mapujú na účty v backende OCPP, čo premieňa relácie na faktúry alebo správy o pridelení.
