Štandardná nástenná 3,5kW nabíjačka AC EV na nabíjanie v domácnosti

Čo je táto nabíjačka a pre koho bola postavená

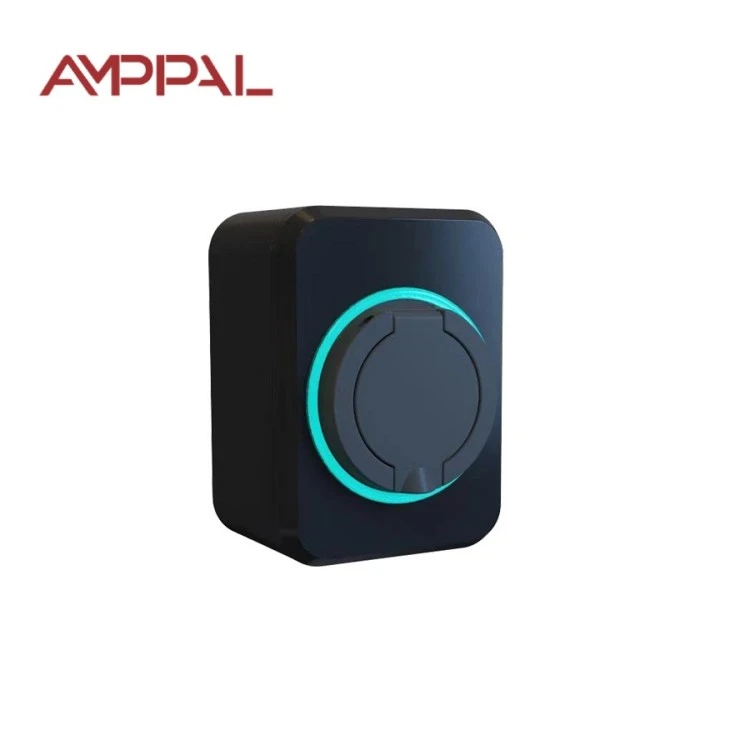

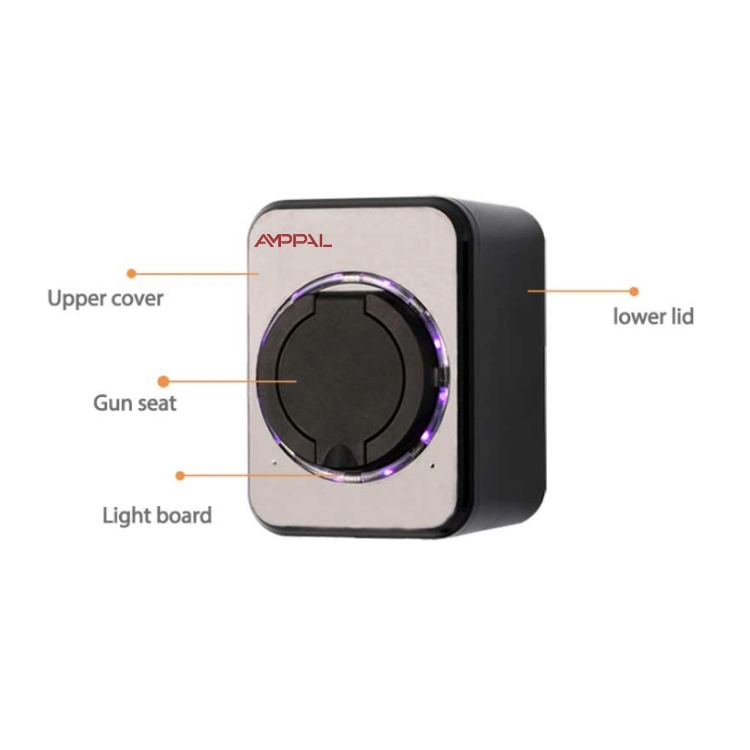

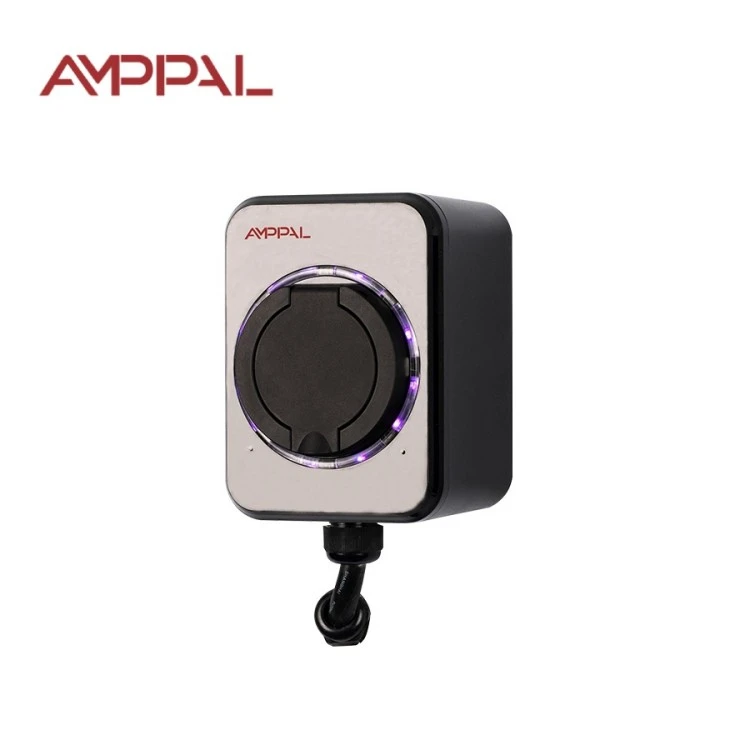

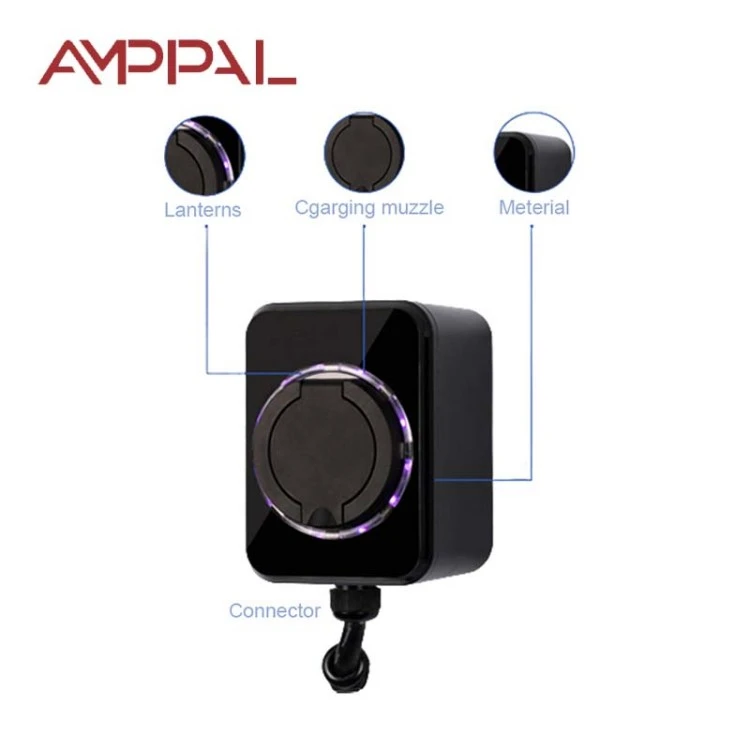

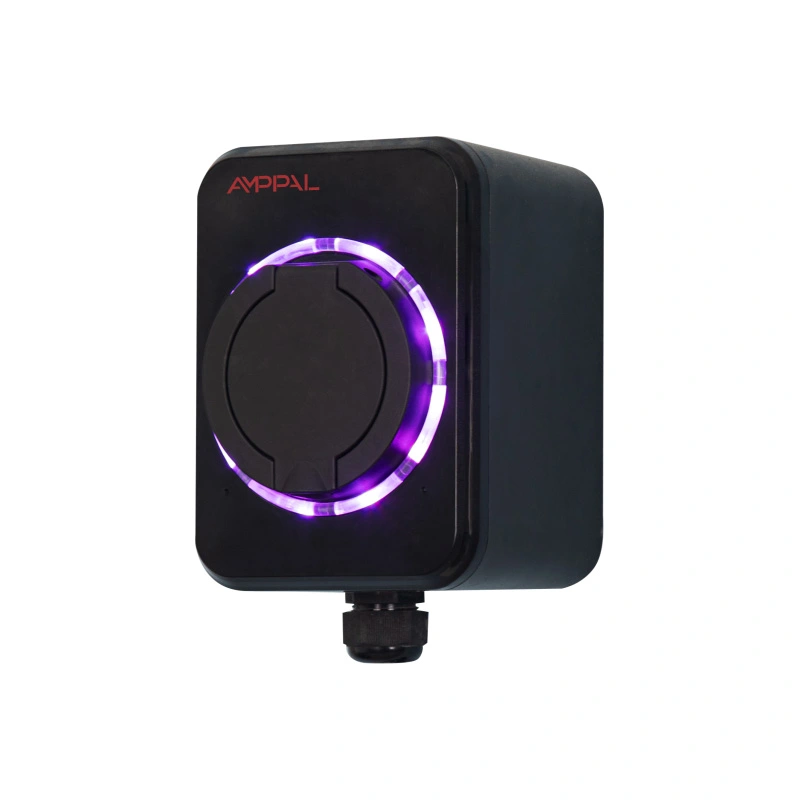

Väčšina majiteľov elektromobilov na našich exportných trhoch nepotrebuje rýchlejšiu nabíjačku; potrebujú bezpečnejší. Štandardná 3,5kW nástenná skrinka AMPPAL (model AF-AC-3.5-B-A-O-1-SE) je odpoveďou na nočné domáce nabíjanie bez siete, obrazovky a bez zbytočností. Zapojí sa do bežného okruhu v domácnosti, počas spánku nabíja auto s malou batériou a po dokončení práce sa zastaví.

Pri 16A pri 220VAC jednotka odoberá presne to, čo môže niesť bežná zásuvková slučka v domácnostiach vo väčšine krajín. Toto jediné rozhodnutie odstraňuje najbežnejší zdroj problémov s inštaláciou domáceho nabíjania: potrebu prevádzkovať novú vyhradenú linku 32A. Pre byt so starým rozvodom, alebo garáž napájanú tenkým káblom je 3,5kW často jedinou reálnou možnosťou.

Myšlienka je zámerná: menej funkcií, menej bodov zlyhania. Žiadna aplikácia na aktualizáciu, žiadny cloudový účet, žiadne heslo WiFi, ktoré by ste mohli stratiť. Namontujte ho, zapojte a v roku 2036 bude fungovať rovnako ako dnes.

Šesť vecí, ktoré tento malý nástenný box spĺňa

Beží na štandardnom 16A okruhu, takže väčšina domácností sa úplne vyhýba prepojovaniu; práca elektrikára sa zmenšuje na pridanie vyhradenej zásuvky a prúdového chrániča.

Nehorľavý termoplastový kryt UL94 V-0: ak sa plast niekedy vznieti, prestane horieť do 10 sekúnd a horiaci materiál nekvapká na podlahu.

Krytie IP54 bez krycieho boxu chráni pred dažďom, prachom a garážovou vlhkosťou.

Označené CE a testované podľa normy IEC 61851-1:2017, pilotného protokolu režimu 3 väčšiny európskych referenčných bodov AC.

Dimenzované na -20 °C až +50 °C, takže nevykurovaná garáž v ruskej zime a tienená stena v lete na Blízkom východe fungujú.

Žiadny sieťový modul neznamená, že by sa nič hackovalo, nič sa nedalo konfigurovať a nič, čo prestane fungovať, keď router zomrie.

Technické špecifikácie

Kam sa hodí táto nabíjačka

Rodinné domy, kde majiteľ chce mať auto plné na raňajky, s nulovým mesačným predplatným.

Elektromobily s malou batériou a plug-in hybridy (10 – 25 kWh), ktorých palubné nabíjačky aj tak len zriedka akceptujú viac ako 16 A.

Nájomné byty, kde prenajímateľ poskytuje lacné nabíjacie miesto odolné voči neoprávnenej manipulácii a účtuje prostredníctvom merača.

Rekreačné domy a vidiecke domy využívané pár dní v mesiaci, kde by 7kW linka boli vyhodené peniaze.

Malé vozové parky zaparkované cez noc v depe, ktoré sa nabíjajú 8 až 10 hodín, kým vodiči spia.

Ako prebieha nabíjacia relácia, krok za krokom

Nabíjanie prebieha podľa IEC 61851-1 mode-3 handshake. Keď sa pripojíte, nástenná skrinka vyšle 1 kHz pilotný signál po riadiacom kábli; auto odpovie zmenou pracovného cyklu a obe strany sa dohodnú na prúde. Ak auto nie je pripravené, box jednoducho čaká – žiadne iskry, žiadne hádanie.

Akonáhle auto akceptuje 16A, box udrží tento prúd, kým systém riadenia batérie nepožiada o zníženie. Jednotka nepretržite sleduje slučku a integrovaná ochrana proti zvyškovému prúdu vypne reláciu, ak zistí únik. Keď auto hlási plné, políčko klesne na nulu a sekvencia kontroliek sa skončí.

Vo vnútri nie je žiadny merač ani logika účtovania; elektrina preteká vaším domácim meračom ako rýchlovarná kanvica a účet za energie ukazuje náklady. To je pointa rodiny Standard: nabíjačka zmizne v stene.

CE, IEC 61851-1 a otázka spomaľujúca horenie

Hodnotenie V-0 je zaslúžené, nie dekoratívne: hmota krytu je testovaná vo vertikálnej spaľovacej komore a musí samozhášať do 10 sekúnd bez horiacich kvapiek.

Zhoda s normou IEC 61851-1:2017 zahŕňa funkciu riadiaceho pilota, nadprúdové správanie a reakciu na núdzové zastavenie, overené na každej výrobnej šarži.

Označenie CE spočíva na úplnom technickom súbore uchovávanom v továrni Zhejiang, vrátane správ o skúškach a vyhlásení o komponentoch, ktoré sú prístupné auditu.

IP54 je overené kalibrovanou skúškou rozprašovaním vodou a prachovou komorou, ktorá sa z výkresu nepredpokladá.

Teplotný cyklus medzi -20 °C a +50 °C prebieha na jednotkách vzoriek, aby sa zachytili problémy s konektorom a tesnením pred odoslaním.

Každá jednotka dostane na konci linky test hipot (dielektrická pevnosť); záznam o skúške je uložený oproti sériovému číslu.

Osem krokov vo vnútri továrne AMPPAL

Výroba beží v areáli Zhejiang, ktorý v roku 2024 dodal viac ako jeden milión nabíjacích jednotiek; Robotické bunky FANUC a laserové rezanie TRUMPF zvládajú kovové časti konzol.

1. Termoplast triedy V-0 je vstrekovaný do škrupín puzdra.

2. Riadiaca doska je osadená na linke SMT a spájkovaná pretavením.

3. Každá doska je naprogramovaná a jej výstup pilotného signálu sa meria oproti simulátoru referenčného auta.

4. Výkonová časť, stýkač a riadiaca doska sú namontované v základni.

5. Kryt je utesnený tesnením IP54 a skrutkami s kontrolou uťahovacieho momentu.

6. Hipotova skúška aplikuje vysoké napätie na potvrdenie integrity izolácie.

7. Jednotky sa niekoľko hodín namočia do spaľovacej komory s teplotou 45 °C, aby sa odhalili skoré poruchy.

8. Záverečná kontrola, aplikácia CE štítku a kartónové balenie predchádza pečiatke QC.

Je 3,5 kW pre vás to pravé – alebo nie?

Túto nabíjačku si vyberte, ak vaše auto parkuje doma aspoň šesť hodín v noci, batéria má menej ako 40 kWh a rozvodná doska je stará alebo už preplnená. 16A záťaž je šetrná k elektroinštalácii, šetrná k mriežke a šetrná k vašim nervom: pokaziť sa môže len veľmi málo.

Teraz úprimná časť. Toto je nesprávny produkt, ak jazdíte 150 km denne a potrebujete denné dobíjanie, ak palubná nabíjačka vášho auta akceptuje 7 kW a váš panel má voľnú kapacitu, alebo ak chcete ovládať aplikácie, účtovať alebo mať prístup pre viacerých používateľov. Kúpou väčšieho množstva, ako dokáže zjesť vaše auto, si nekúpite nič iné ako teplo v kábli.

Pred nákupom skontrolujte hodnotenie palubnej nabíjačky v príručke k autu; priraďte nabíjačku k autu a okruhu, nie marketingový list. Ak už viete, že budete potrebovať sieť, preskočte túto rodinu a pozrite sa na stanice OCPP.

Nákup od AMPPAL vs. No-Name Box

Dodacia lehota je 15-20 pracovných dní od potvrdenia objednávky, pričom hromadná výroba je naplánovaná okolo dátumu dodania.

MOQ sa diskutuje od prípadu k prípadu; malá prvá objednávka na testovanie je pre nových distribútorov normálna.

Požiadavky OEM sú rutinné: vaše logo, farba, štítok, jazyk manuálu.

Certifikačné dokumenty (CE vyhlásenie, protokol o skúške IEC 61851-1) sú dodávané so zásielkou.

Továreň je špecializovaný a inovatívny „malý gigant“ na národnej úrovni s viac ako 260 zamestnancami a vyváža do 40+ krajín.

Balenie, paletizácia a doprava

Každá nabíjačka sa dodáva v kartóne vystlanom penou s rozmermi približne 31 × 21 × 19 cm s celkovou hmotnosťou takmer 2,8 kg vrátane montážnej šablóny, skrutiek a tlačeného návodu. Pri preprave vzoriek letecky záleží na malých rozmeroch.

Kartóny sú páskou na palety pre námornú prepravu; 20-stopový kontajner zaberie približne 1 000 jednotiek a 40HQ asi 2 100, takže náklady na kontajnery na jednotku zostávajú nízke.

Citujeme EXW, FOB Ningbo alebo CIF a dodávame s obchodnou faktúrou, baliacim listom, osvedčením o pôvode a dokumentmi CE. K dispozícii je more, vzduch a kuriér.

Záruka a podpora po doručení

Štandardná dvojročná záruka sa vzťahuje na funkciu nabíjania a vnútorné komponenty na výrobné chyby.

Prioritné náhradné diely sú expedované do 3-5 pracovných dní pre záručné prípady.

RMA je jednoduché: fotografia alebo video poruchy, naša diagnóza a potom rozhodnutie o výmene alebo oprave.

Odporúčame každoročnú kontrolu: oprášte vetracie otvory, skontrolujte plášť kábla a znovu utiahnite nástennú konzolu.

Anglicky hovoriaci popredajní technici odpovedajú do jedného pracovného dňa a máme skladom náhradné diely pre celú rodinu Standard.

Nesprávne vs správne: Na každodenných návykoch záleží

Nesprávne: zapojenie nabíjačky do spoločnej zásuvky, ktorá tiež napája kanvicu. Vpravo: vyhradený 16A obvod s prúdovým chráničom 30 mA typu A.

Nesprávne: nabíjanie s rozstrapkaným alebo zalomeným káblom a dúfanie v to najlepšie. Vpravo: rýchla vizuálna kontrola kábla a zástrčky každý mesiac.

Nesprávne: montáž boxu na otvorenom daždi, pretože má IP54. Vpravo: montáž pod odkvap alebo v garáži, hodnotenie sa považuje za poistku, nie ako životný štýl.

Nesprávne: kábel je počas nabíjania pevne navinutý na háčik. Vpravo: kábel položte rovno, aby zostal chladný.

Nesprávne: ignorovanie zápachu pálenia alebo teplej zástrčky po relácii. Vpravo: odpojenie, zastavenie používania a zavolanie podpory so sériovým číslom.

Spätná väzba od vlastníka z troch trhov

Majiteľ flotily boda-boda v Nairobi kúpil začiatkom roka 2025 štyri jednotky, aby cez noc nabíjal elektrické motorky. Debna nezlyhala ani raz za deväť mesiacov; jeho jedinou sťažnosťou je chýbajúce stavové svetlo — kontroluje nabíjanie z obrazovky bicykla.

Inžinier v Monterrey v Mexiku prevádzkuje vo svojej garáži kompaktný elektromobil s 28 kWh batériou. Páči sa mu, že inštalácia nevyžaduje upgrade panela; reptá, že nástenná konzola je pevná, takže musel vyvŕtať druhú sadu dier, keď ju premiestňoval medzi garážami.

Dôchodca v chorvátskom Splite si dva-tri dni v mesiaci nabíja plug-in hybrid vo svojom dovolenkovom dome. Jeho spätná väzba: samotná nabíjačka je neviditeľná, čo je presne to, čo chcel, aj keď by si želal, aby manuál mal namiesto štyridsiatich strán jednostránkový rýchly štart.

Často kladené otázky

Otázka: Ktoré autá fungujú s touto nabíjačkou?

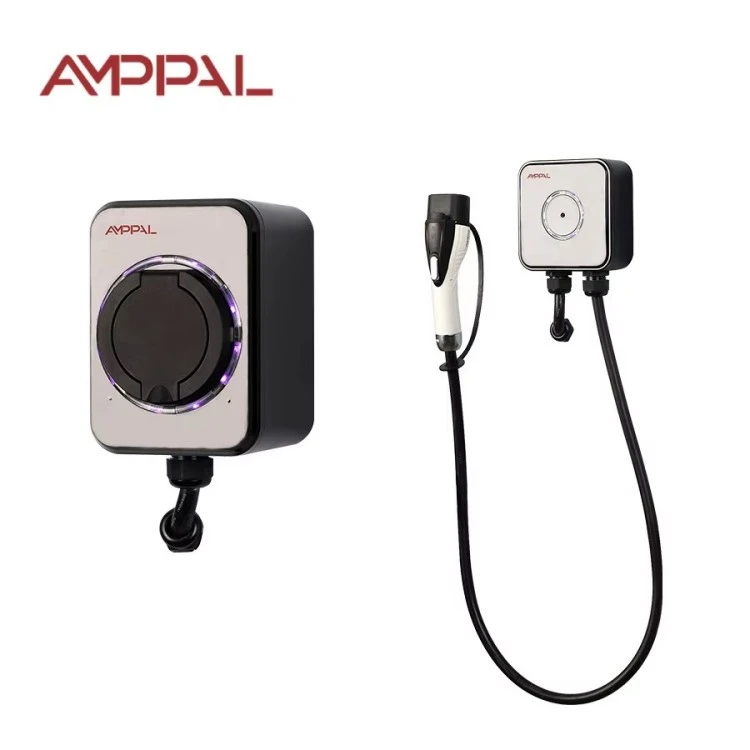

Odpoveď: Akýkoľvek elektromobil alebo plug-in hybrid, ktorý akceptuje jednofázové nabíjanie 16 A a používa variant zásuvky alebo kábla, ktorý uvediete pri objednávke.

Otázka: Potrebuje internet alebo aplikáciu?

Odpoveď: Nie. Neexistuje žiadny sieťový modul; je to čisto plug-and-charge zariadenie.

Otázka: Môžem si to nainštalovať sám?

Odpoveď: Odporúčame licencovaného elektrikára, hlavne na potvrdenie obvodu a pridanie prúdového chrániča.

Otázka: Čo vlastne znamená UL94 V-0?

Odpoveď: Plast krytu samozháša do 10 sekúnd pri teste vertikálneho horenia a nekvapká horiaci materiál.

Otázka: Ako dlho trvá úplné nabitie?

Odpoveď: Približne 11 hodín pri 40 kWh batérii; 4-5 hodín pre 15 kWh plug-in hybrid.

Otázka: Čo sa stane pri výpadku prúdu?

Odpoveď: Nabíjačka sa vypne s napájaním a po obnovení napájania automaticky reštartuje handshake.

Otázka: Je to bezpečné pre starý bytový dom?

Odpoveď: Áno, ak je k dispozícii 16A obvod s prúdovým chráničom typu A; požiadajte elektrikára, aby najprv overil slučku.

Otázka: Dá sa neskôr upgradovať na ovládanie aplikácie?

Odpoveď: Nie, táto jednotka nemá komunikačný hardvér; ak potrebujete sieť, objednajte si radšej rodinu OCPP.
