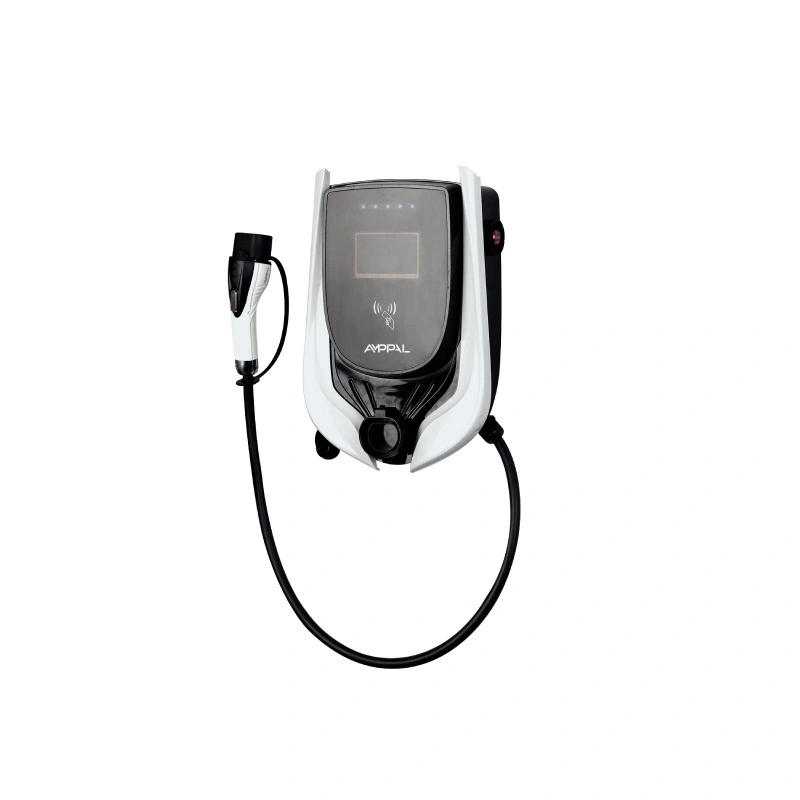

3,5kW OCPP Smart AC EV nabíjacia stanica pre byty a pracoviská

Čo pridáva stanica OCPP cez obyčajný nástenný box

Nabíjacie miesto, ktoré vám nemôže povedať, kto čo účtoval, je nákladové stredisko, nie služba. Nabíjacia stanica AMPPAL 3,5 kW OCPP Smart AC EV pre byty a pracoviská (model AF-AC-3,5-L/B-A-M-4-SD-P) existuje z jedného dôvodu: nechať budovu, firmu alebo komunitu nabíjať pre mnohých používateľov bez toho, aby museli stáť cez kábel.

RFID sú predné dvere. Vydajte kartu pre každého rezidenta alebo zamestnanca a stanica sa nabije iba pre karty, ktoré backend alebo jej lokálny zoznam rozpozná. Za tým sa nachádza OCPP 1.6j, otvorený protokol, ktorý pripája stanicu k systému riadenia nabíjania podľa vášho výberu, takže transakcie, tarify a hlásenia o poruchách prúdia na jeden prístrojový panel.

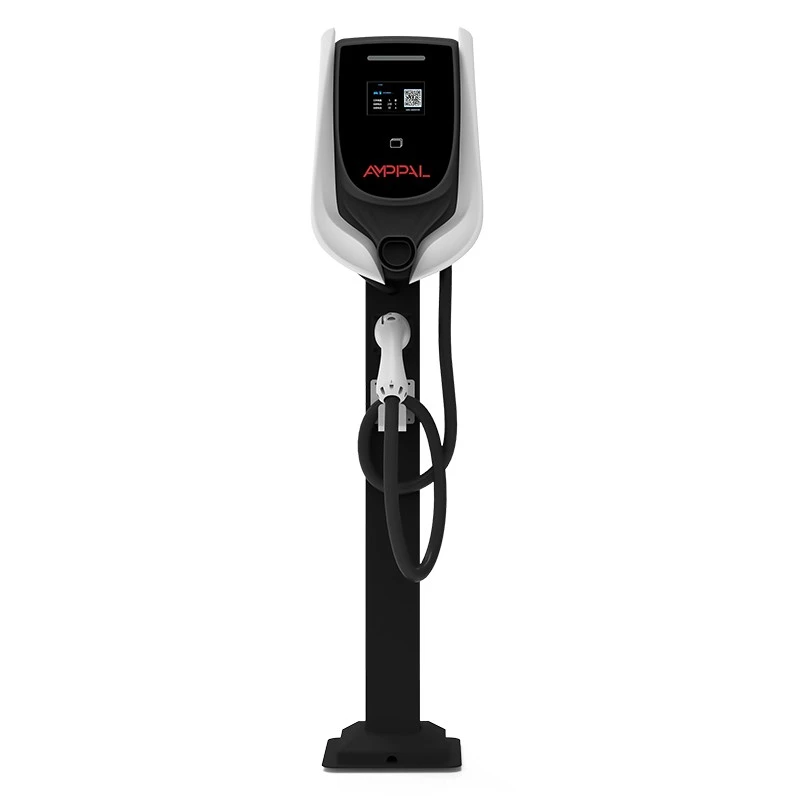

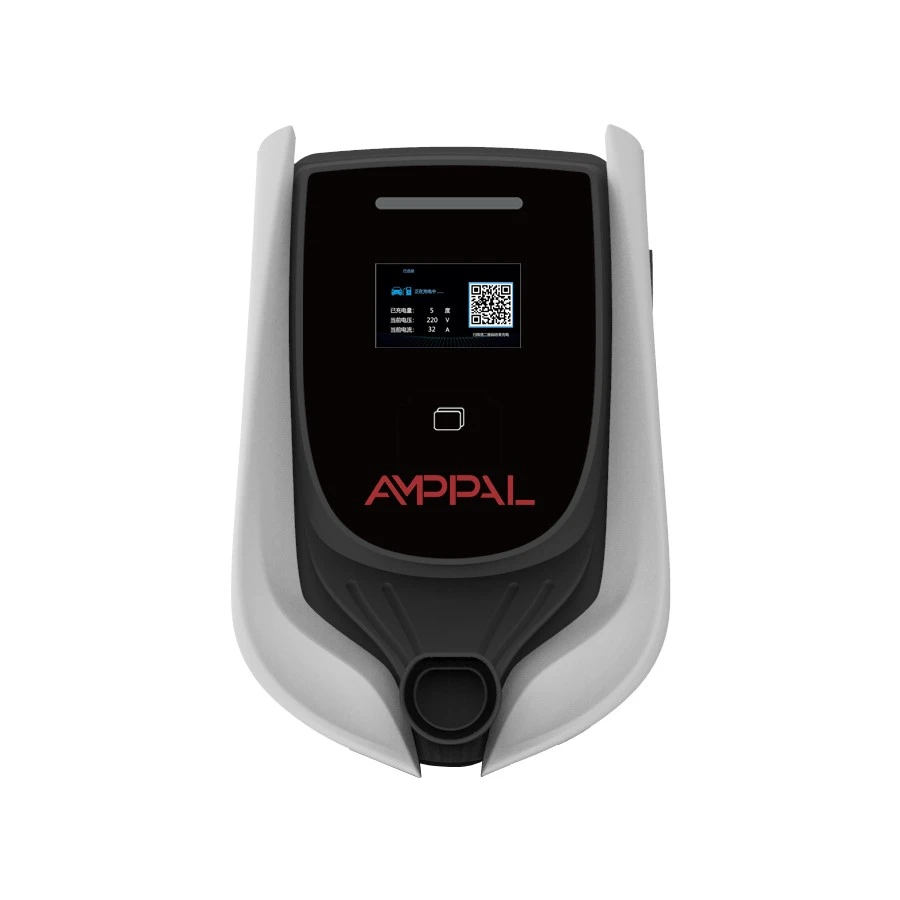

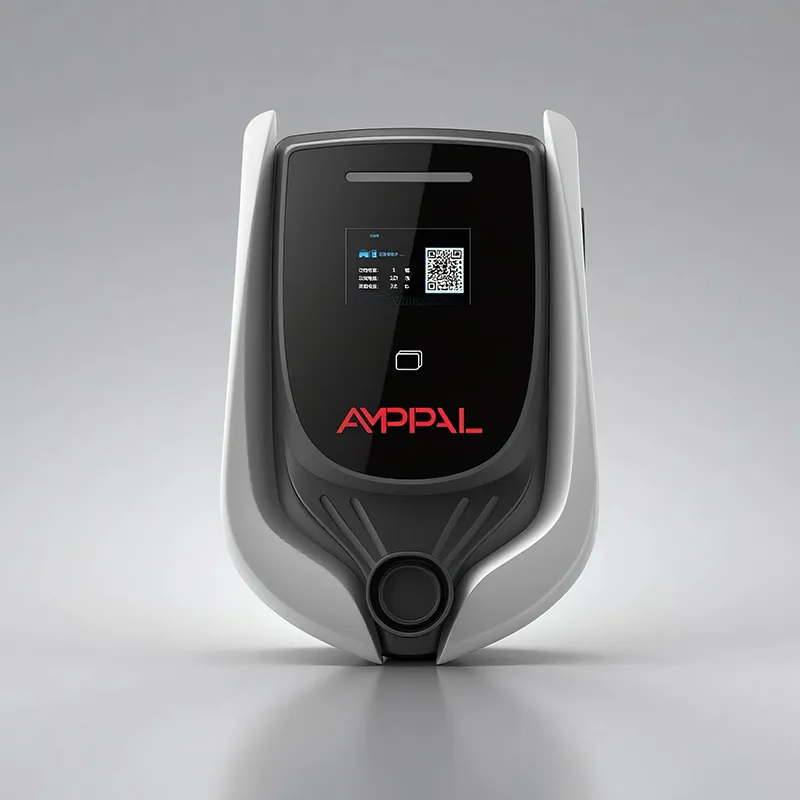

Toto nie je domáci gadget, ktorý náhodou získal slot SIM. Ide o komerčnú jednotku s rozmermi 454 × 306 × 147 mm so 4,3-palcovým LCD, stavovým pásikom LED a štyrmi možnosťami pripojenia, ktoré sú postavené na sedenie na spoločnom parkovisku a spravované na diaľku.

Päť dôvodov, prečo si správcovia nehnuteľností vyberajú sieťovú stanicu

Zodpovednosť jednotlivých používateľov: každá relácia sa zaznamenáva s ID karty, časom začiatku, časom ukončenia a kWh, takže mesačná správa o pridelení sa píše sama.

Flexibilita taríf: backend nastavuje rôzne sadzby pre obyvateľov, návštevníkov a zamestnancov – alebo neúčtuje nič počas prvých dvoch hodín.

Diaľkové ovládanie: uzamknite stratenú kartu, pozastavte stanicu alebo zatlačte nové ceny bez toho, aby ste sa dotkli hardvéru.

Spravodlivosť v zdieľanom parkovaní: už žiadne hádky o tom, kto sa zapojil ako prvý; systém označí všetko časovou pečiatkou.

Zabezpečenie do budúcnosti: pretože hovorí OCPP 1.6j, môžete neskôr zmeniť platformy správy bez výmeny hardvéru.

Technické špecifikácie

Kde má 3,5kW sieťová stanica finančný zmysel

Bytové domy, kde má 10-30 obyvateľov spoločné parkovanie v suteréne a každý chce svoj vlastný účet.

Administratívne budovy ponúkajúce spoplatnenie zamestnancov ako benefit s návratnosťou nákladov pre zamestnávateľa.

Malé hotely a penzióny, ktoré inzerujú parkovanie EV a pripočítavajú poplatok k účtu za izbu.

Uzavreté komunity, kde správna rada požaduje kontrolovaný prístup pre vlastníkov a návštevníkov.

Ľahké komerčné dvory, kde sa niekoľko dodávok nabíja cez noc a správca vozového parku potrebuje údaje o spotrebe na dodávku.

Ako stanica hovorí, účtuje a funguje offline

Klepnite na kartu a stanica požiada backend o autorizáciu. Online sa odpoveď vráti o sekundu alebo dve; LCD zobrazí názov karty a LED pásik sa rozsvieti namodro, potom sa konektor nabije. Keď sa relácia skončí, stanica zaznamená transakciu a odošle ju cez OCPP 1.6j, kde ju backend prevedie na fakturačný riadok.

K dispozícii sú štyri odkazy, pretože žiadne dve stránky nie sú rovnaké. Ethernet je vhodný pre pevné inštalácie so štruktúrovanou sieťou; 4G pokrýva pivnice a vzdialené pozemky bez káblov; WiFi robí retrofity lacnými; RS485 sa pripája k externým meračom alebo kontroléru na mieste. Všetky štyri zdieľajú jeden zásobník OCPP, takže prístrojová doska vyzerá identicky bez ohľadu na prepojenie.

Úprimná časť o vytváraní sietí: pripojenia zlyhávajú. Stanica teda vedie lokálny zoznam autorizácií, prijíma známe karty offline, lokálne ukladá transakcie a po návrate spojenia ich posúva do backendu. Mŕtvy smerovač nikdy neznamená reláciu mŕtveho nabíjania – znamená to oneskorené papierovanie.

UL 2202 a UL 2231-2: Čo pokrývajú certifikáty

UL 2202 pokrýva samotný systém nabíjania: konštrukciu, elektrickú bezpečnosť a riziko požiaru kompletného napájacieho zariadenia EV.

UL 2231-2 pokrýva systém ochrany osôb, obvody, ktoré chránia používateľa pred úrazom elektrickým prúdom počas pripájania a nabíjania.

Oba certifikáty sú uvedené na jednotke a možno ich overiť v online adresári UL, čo je spôsob, akým projektoví inžinieri v USA kontrolujú nároky.

Zhoda s OCPP 1.6j je overená v našej továrni pomocou testovacieho backendu pred každým vydaním firmvéru.

IP54 a hlučnosť 40 dB sa merajú na výrobných vzorkách a výsledky sa uchovávajú v zázname o teste jednotky.

Každá stanica navyše prechádza testom hipot a izolačného odporu na linke so záznamami so sériovým číslom.

Vnútri továrne AMPPAL: Osem výrobných krokov

Tieto stanice sú postavené v areáli Zhejiang, ktorý v roku 2024 dodal viac ako jeden milión nabíjacích jednotiek spolu so striedavými a jednosmernými vedeniami, ktoré zásobujú projekty, ako je lokalita NEOM so zeleným vodíkom.

1. Oceľový plech je rezaný na laserovom zariadení TRUMPF a tvarovaný na CNC ohraňovacích lisoch.

2. Kryty sú práškovo lakované a sú na nich namontované tesnenia IP54.

3. Hlavné a komunikačné dosky sú zmontované SMT a spájkované pretavením.

4. LCD, LED pásik a RFID čítačka sú namontované a nakalibrované.

5. Firmvér pokračuje, potom je jednotka prinútená skontrolovať sa pomocou nášho testovacieho servera predtým, ako môže prejsť.

6. Ethernet, 4G, WiFi a RS485 porty sa využívajú jeden po druhom.

7. Nasledujú hrbolčeky, kontrola izolácie a niekoľkohodinové zapálenie.

8. Záverečná vizuálna kontrola a kartónové balenie zatvorte linku.

Prispôsobenie správnej stanice vašej stránke

Začnite parkovacím vzorom, nie číslom výkonu. Ak vozidlá parkujú šesť a viac hodín – obyvatelia cez noc, celodenní zamestnanci, hoteloví hostia – stačí 3,5 kW a udržiava nízke celkové zaťaženie areálu. Auto s výkonom 40 kWh získa približne 14 kWh za štyri hodiny; pre väčšinu dochádzaní je to celý deň jazdy.

Táto stanica je nesprávnym nástrojom pre tri situácie. Nabíjanie v štýle diaľnice vyžaduje jednosmerný prúd, nie striedavý prúd. Miesta, kde každý stánok musí dodať 7 kW alebo 11 kW, by mali prejsť na väčšie jednotky v tejto rodine OCPP. A pre stránku, ktorá nikdy nikomu nebude účtovať poplatky, bude lepšie slúžiť hlúpy nástenný box – prečo platiť za informačný panel, ktorý neotvoríte?

Na výbere konektivity záleží viac, ako ľudia očakávajú. Ak na parkovisku nedochádza k výpadku siete a signál v suteréne je slabý, naplánujte si polohu ethernetu alebo 4G antény pred objednávkou, nie potom. Povedzte našim technikom o rozložení vašej stránky a my vám odporučíme odkaz.

Prečo AMPPAL pre vašu nabíjaciu sieť

Objednávky expedujeme do 15-20 pracovných dní. Operátori, ktorí pridávajú jednotky každý štvrťrok, si môžu rezervovať opakujúce sa výrobné sloty.

Značka OEM na kryte, spúšťacej obrazovke LCD a dokonca aj na predlohe karty RFID.

OCPP 1.6j je otvorený a zdokumentovaný; poskytujeme kontrolný zoznam integrácie pre vami zvolenú platformu správy.

Certifikáty UL 2202 a UL 2231-2 sú v evidencii a zdieľané s vašimi projektovými konzultantmi.

Sami prevádzkujeme viac ako 200 nabíjacích staníc, takže ľudia, ktorí odpovedajú na vaše lístky na podporu, prevádzkujú aj nabíjačky.

Prepravné, baliace a dovozné dokumenty

Každá stanica sa dodáva v kartóne obalenom penou s rozmermi približne 58 × 42 × 30 cm s celkovou hmotnosťou približne 12 kg vrátane nástenného držiaka, štartovacích kariet RFID a manuálu. Kartón má odolnosť proti pádu v rohu a je označený číslom modelu uvedeným v zozname UL.

Námorná preprava paletizuje 24 – 30 staníc na paletu; kontajner 40HQ nesie približne 300 jednotiek. Zmiešané zaťaženia s variantmi 7 kW a 11 kW sú rutinou pre distribútorov, ktorí vytvárajú rad.

Citujeme EXW, FOB Ningbo alebo CIF a poskytujeme obchodnú faktúru, baliaci list, osvedčenie o pôvode a kópie certifikátu UL, ktoré si vyžiada váš colný maklér alebo kupujúci.

Podpora, aktualizácie firmvéru a náhradné diely

Dvojročná záruka na stanicu a jej vnútorné moduly na výrobné chyby.

Aktualizácie firmvéru sa prenášajú vzdialene cez backend; pre väčšinu zmien nie je potrebná žiadna návšteva stránky.

Náhradné diely – čítačky RFID, LCD panely, napájacie dosky – odosielame do 3 – 5 pracovných dní v prípade záručných prípadov.

Diaľková diagnostika číta stav OCPP stanice a prihlasuje sa s vami o hovore, čo rieši väčšinu problémov bez toho, aby sa nákladné vozidlo prevrátilo.

Náhradné diely pre túto rodinu zostávajú k dispozícii päť rokov po tom, čo model opustí výrobu – čo je dôležité, ak dlhodobo zapájate budovu.

Nesprávne vs správne: Prevádzka zdieľanej stanice

Nesprávne: inštalácia stanice tam, kde celé popoludnie dopadá na LCD priame slnko. Vpravo: tieňovaná alebo na sever orientovaná poloha udržuje obrazovku čitateľnú a box chladnejší.

Nesprávne: nechať 4G SIM vyčerpať dáta v polovici mesiaca. Vpravo: upozornenie na nedostatok dát v backende s Ethernetom ako záložným prepojením.

Nesprávne: odovzdanie jednej zdieľanej karty celému poschodiu a rozdelenie účtu rukou. Vpravo: jedna karta na používateľa, takže záznamom transakcie je účet.

Nesprávne: za predpokladu, že výpadok siete zastaví nabíjanie. Vpravo: známe karty stále fungujú z miestneho zoznamu; transakcie sa nahrajú, keď sa odkaz vráti.

Nesprávne: necháte kábel konektora ťahať sa po podlahe pozície. Vpravo: háčik alebo držiak kábla a dostatočná vôľa, takže vodiči kábel nikdy nenaťahujú.

Skúsenosti správcu nehnuteľností

Riadiaci výbor bytu s 240 jednotkami v Kuala Lumpur nainštaloval šesť staníc v roku 2025 po dvoch rokoch sťažností obyvateľov na spoplatňovanie ad-hoc. Pokladník teraz každý mesiac exportuje správu o kWh za obyvateľa; jej jedinou sťažnosťou je, že signál WiFi v suteréne bol spočiatku slabý a komisia musela spustiť jeden pokles Ethernetu, kým sa všetkých šesť jednotiek ustálilo.

Prenajímateľ kancelárie v Dubaji vybavil stanice pre 120 zamestnancov a stanovil rôzne tarify pre zamestnancov a návštevníkov. Zamestnanci zariadení majú radi, že stratená karta môže byť zabitá z palubnej dosky v priebehu niekoľkých sekúnd; poznamenávajú, že rozhranie LCD je len v angličtine, čo akceptujú, ale chceli by ho lokalizovať.

Majiteľ hotela vo Varšave prevádzkuje dve jednotky pre hostí a účtuje poplatky cez fóliu izby. Ocenil offline správanie, keď mal poskytovateľ internetu v budove dvojdňový výpadok – hosťom sa stále účtovalo a transakcie sa potom objavili v backende. Želá si, aby štartovacia súprava RFID obsahovala viac kariet.

Otázky od prevádzkovateľov stránok

Otázka: Prestane stanica fungovať, ak vypadne internet?

Odpoveď: Nie. Známe karty sa účtujú z miestneho zoznamu a transakcie sa uložia a nahrajú, keď sa spojenie obnoví.

Otázka: Ktoré platformy na správu nabíjania s ním fungujú?

Odpoveď: Akákoľvek platforma používajúca OCPP 1.6j; poskytneme vám kontrolný zoznam integrácie a pomôžeme s prvým pripojením.

Otázka: Ako budú obyvatelia fakturovať?

Odpoveď: Každá karta sa namapuje na účet v backende, ktorý premení relácie na faktúry alebo správy o pridelení.

Otázka: Môžu rôzni používatelia platiť rôzne ceny?

A: Áno. Tarify sa konfigurujú pre skupinu kariet v backende, nie pre stanicu.

Otázka: Čo sa stane so stratenou alebo ukradnutou kartou?

A: Zablokujte ho v backende; blok sa synchronizuje s lokálnym zoznamom stanice pri ďalšom spojení.

Otázka: Koľko kariet môže obsahovať zoznam offline?

Odpoveď: Miestny zoznam autorizácií obsahuje stovky ID kariet, ktoré pokrývajú akúkoľvek realistickú budovu.

Otázka: Stačí 3,5 kW pre bytový dom?

Odpoveď: Pre nočné rezidentské poplatky áno; denní návštevníci si možno budú musieť počkať, takže veľa stránok sa zmiešava s jednou alebo dvoma jednotkami s vyšším výkonom.

Otázka: Aký je rozdiel od jednoduchého nástenného boxu RFID?

Odpoveď: Integrácia OCPP 1.6j, transakčné záznamy, vzdialená konfigurácia a sloboda viacerých platforiem – jednoduchá krabica nič z toho nemá.
