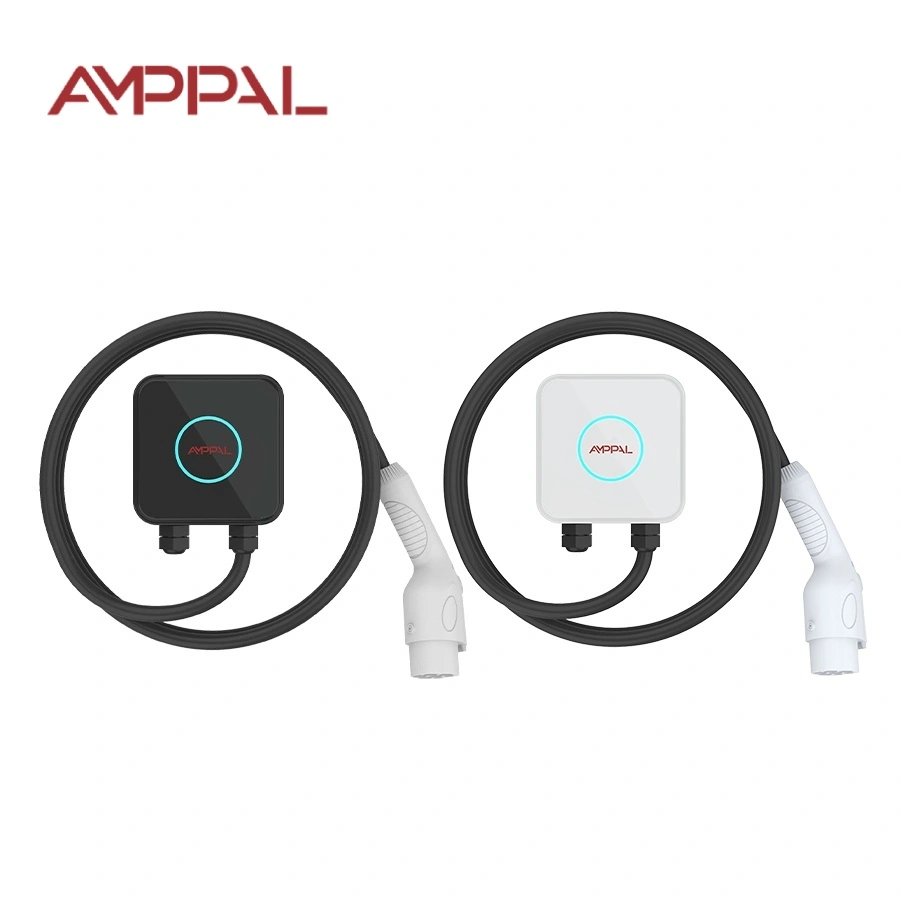

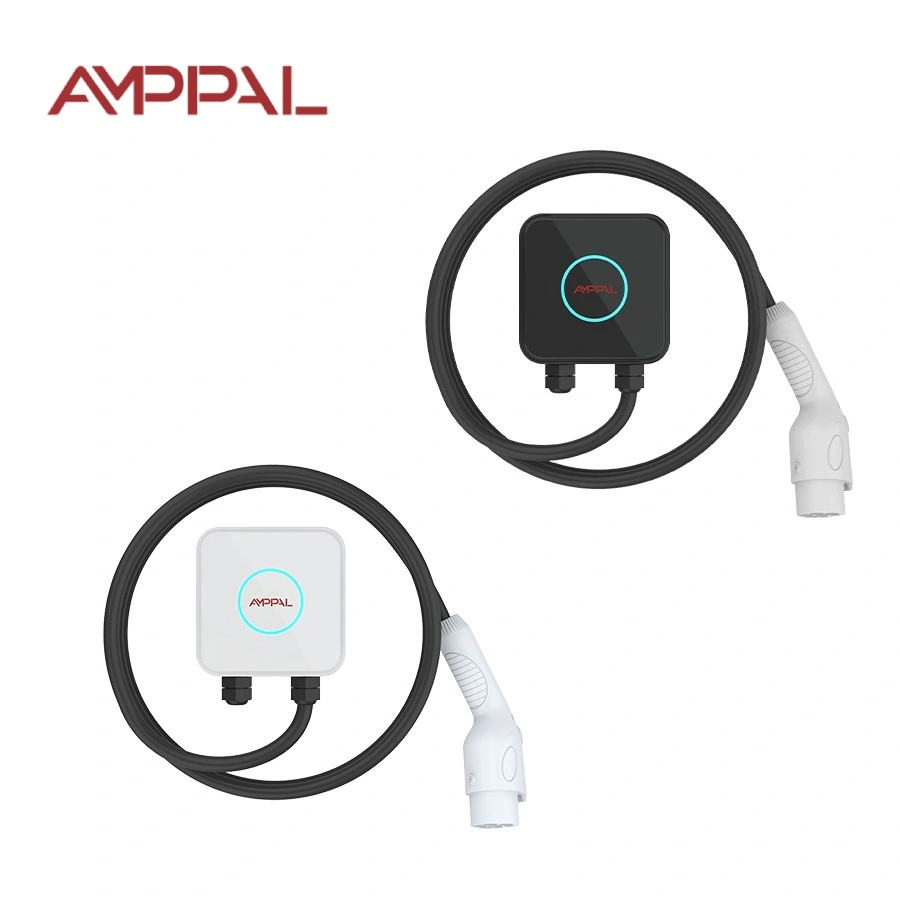

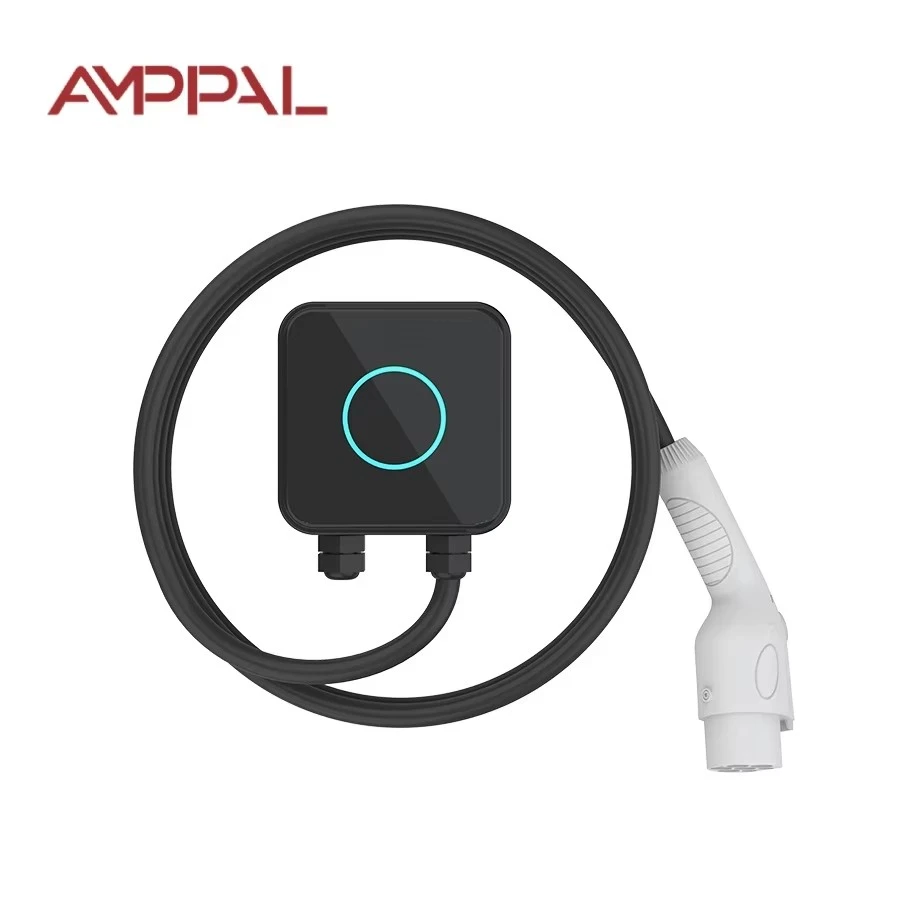

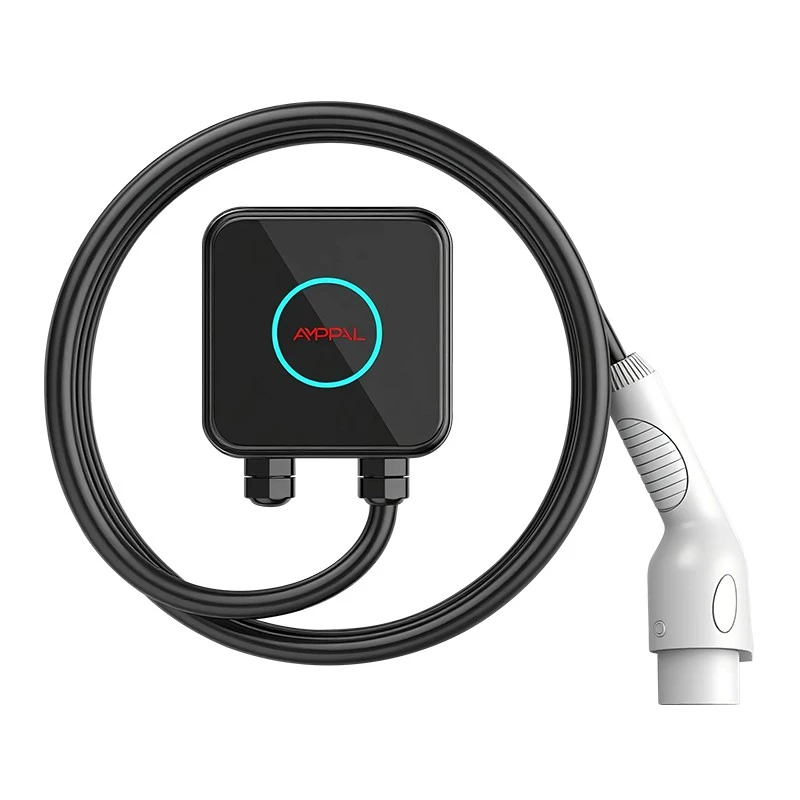

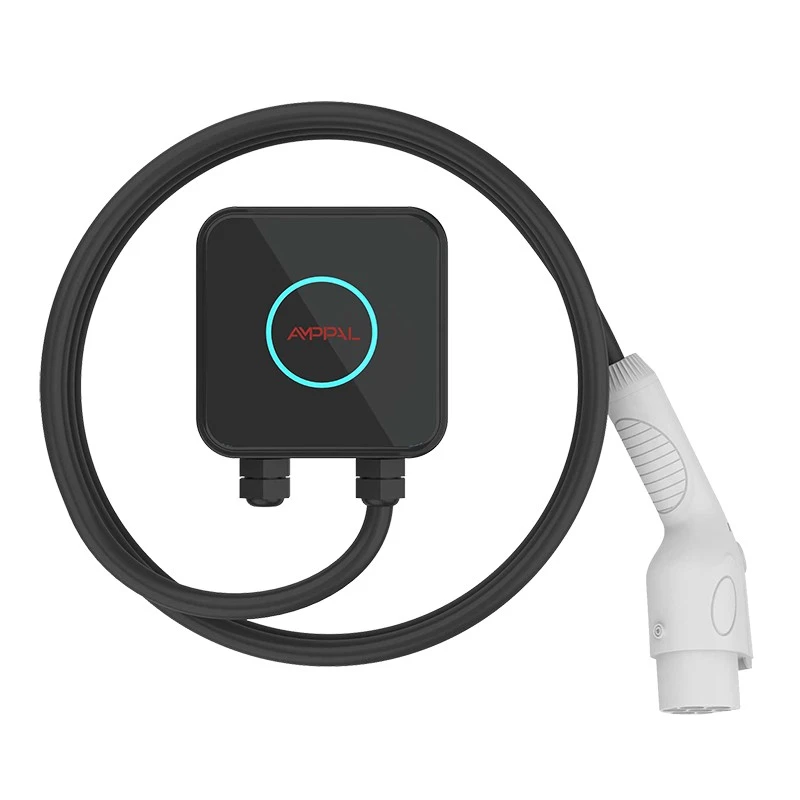

Kompaktná nabíjačka 7 kW Wallbox AC EV pre obytné garáže

Vaša nabíjačka nemusí byť trvalá

AMPPAL 7kW Compact je nabíjačka, ktorú môžete v piatok popoludní odskrutkovať zo steny a do pondelka ju spustiť v novom meste.

Väčšina majiteľov EV považuje nástennú skrinku za nábytok – priskrutkovaný, zapojený káblom, súčasť domu. Ak si prenajmete, zmeníte prácu alebo trávite leto v druhej nehnuteľnosti, táto stálosť sa stáva záväzkom.

Táto jednotka váži asi 1 kg a upevňuje sa štyrmi skrutkami. Odinštalujte, zabaľte 5m kábel a jazdí v kufri vedľa rezervnej pneumatiky.

Plné nabitie 32 A z tela veľkosti knihy

Sedem kilowattov pri napätí 230 V znamená 32 A – približne 30 km dojazdu za hodinu pri bežnom elektromobile alebo 40 kWh batéria nabitá za približne šesť hodín.

Telo má stále rozmery 150 x 150 x 65 mm. Trik: Nabíjanie striedavým prúdom nemá v krabici žiadny transformátor; prestavba žije v aute. Stanica tak zostáva malá, kým výkon rastie.

Tepelný manažment sa líši od našej 3,5kW verzie – 7kW poháňa utesnené hliníkové jadro chladiča vo vnútri termoplastového plášťa UL94 V-0 a záťažové testovanie udržuje povrch pod 60C pri okolitej teplote 35C.

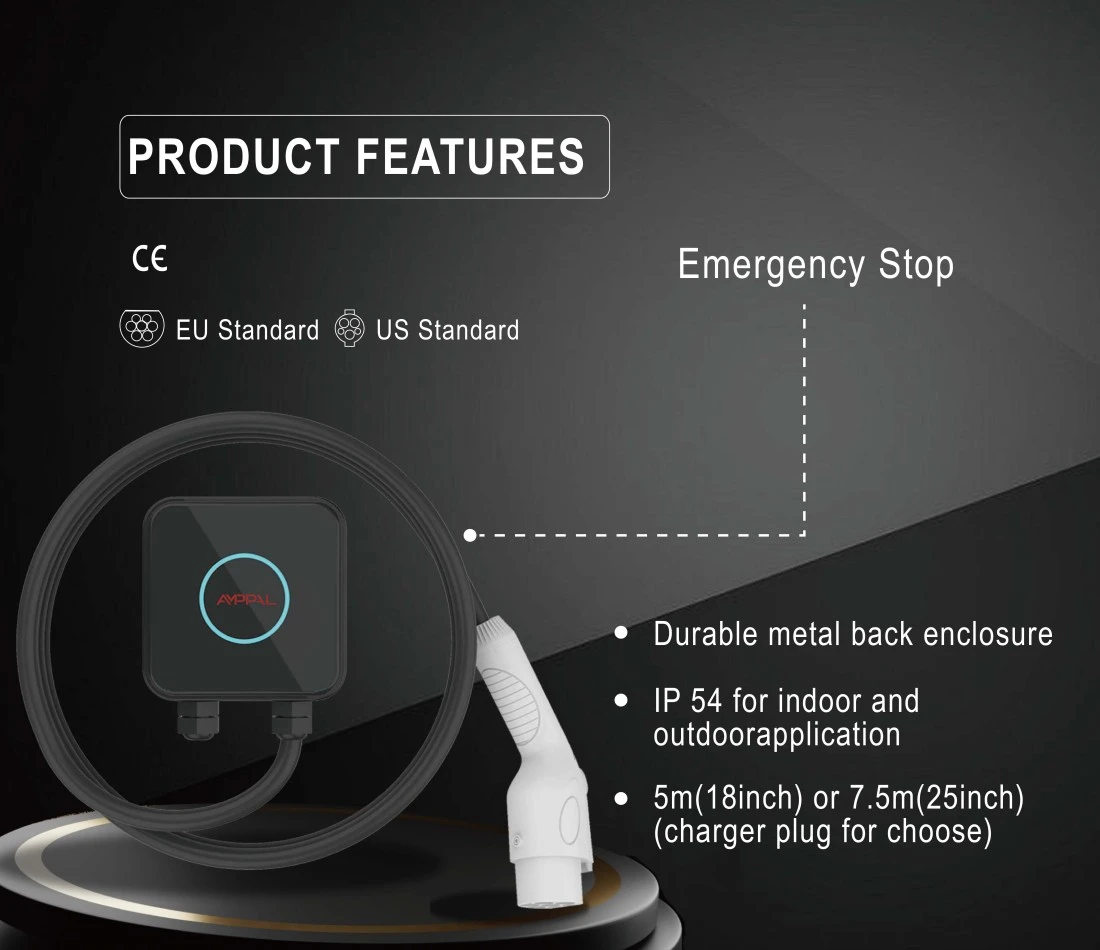

IP54 chráni pred dažďom a prachom a riadiaca doska s konformným povrchom prežije kondenzáciu v nevykurovanej garáži.

32A relé a tavená napájacia cesta sú dimenzované na nepretržitú prevádzku, takže box beží osem hodín cez noc bez rušivých výpadkov.

Ako funguje systém rýchlej montáže

Zadná doska sa raz priskrutkuje k stene; telo nabíjačky sa naň nasunie a zaistí sa dvomi skrutkami so zapustenou hlavou. Odomknutie trvá štandardným šesťhranným kľúčom, celkovo asi tri minúty.

Elektricky potrebujete vyhradený 32A obvod s RCD typu A alebo B. Dodávame káblové vývodky dimenzované pre napájací kábel, takže rovnaký kryt zvládne inštaláciu napevno.

V prípade skutočne dočasných zariadení - prenajatý dom na sezónu, dielňa - môže elektrikár pripojiť stenu k 32A zásuvke a jednotka sa zapojí pomocou vlastného prívodného kábla. Potvrďte miestne pravidlá; niektoré krajiny to obmedzujú.

Nabíjacia strana je pevný 5m kábel. Prístav na auto sa líši, takže pri objednávaní vyberte typ 2, typ 1 alebo GB/T, aby zodpovedal vášmu vozidlu.

Technické špecifikácie

Nájomníci, táborníci a druhé domovy: kto má najväčší úžitok

1) Nájomníci, ktorí sa sťahujú každé 1-3 roky - s prenájmom sa presúva nabíjačka, nie stena prenajímateľa. 2) Majitelia letnej chaty alebo lyžiarskej chaty, ktorí odmietajú kúpu dvoch nabíjačiek. 3) Vodiči elektromobilov, ktorí trávia týždne u príbuzných a chcú skutočné nočné nabíjanie. 4) Overlanders a karavany ťahajúce EV, nabíjanie v kempingových prípojkách. 5) Predajcovia a predajcovia, ktorí predvádzajú nabíjačky na veľtrhoch a na stránkach zákazníkov.

Každý z týchto používateľov čelí rovnakému problému: pevná nabíjačka sa stratí, keď odídete. Kompakt premieňa tieto fixné náklady na prenosné.

Pre kontext, dve jednotky plus káble sa zmestia do štandardného 60-litrového kufra – čo je detail, na ktorom záleží, keď predajca letí na veľtrh s demo skladom.

Odnímateľná vs pevná inštalácia: kompromis

Predávame obe pevné stanice aj túto odnímateľnú, takže buďme úprimní, pokiaľ ide o kompromis.

Permanentná nabíjačka je prehľadnejšia: žiadne viditeľné skrutky, žiadne prepájanie na ďalšom mieste, zvyčajne dlhší kábel. Ak vlastníte svoj dom a zostanete päť rokov, lepšou kúpou je pevná jednotka.

Kompakt vymení trochu úhľadnosti za prenosnosť. Jeho skutočné nevýhody: na každom novom mieste musíte usporiadať 32A okruh a 5m kábel je kratší ako 7-8m, ktorý sa nachádza na väčších jednotkách.

Ak sa nikdy neplánujete presťahovať, platíte malú prémiu za funkciu rýchleho uvoľnenia, ktorú nebudete používať. To je úprimná matematika.

Normy, testovanie a súlad

označenie CE; testované podľa IEC 61851-1:2017 pre nabíjanie striedavým prúdom v režime 3.

Puzdro spomaľujúce horenie UL94 V-0; rovnaká skupina prípadov sa používa v našich jednotkách vozového parku.

100% testovanie výroby: kontinuita uzemnenia, izolácia 500 V DC, odolnosť voči dielektriku 1,5 kV.

Typové testovanie zahŕňa 96-hodinový soľný sprej a 500 000 cyklov reléového vytrvalostného chodu.

Šaržové certifikáty pre stykače, prúdové snímače a MCU od schválených dodávateľov.

Továrenské certifikácie: CE, TUV, CB, UL - auditované externými notifikovanými orgánmi podľa priebežného plánu.

Od linky SMT po prepravný kartón

Postupnosť zostavovania v našom závode Yueqing (Zhejiang) prebieha:

1) Montáž SMT s automatizovanou optickou kontrolou.

2) Aplikovaný a vytvrdený konformný náter.

3) Jadro chladiča a zostava relé zostavené do plášťa.

4) 5 m kábel namontovaný cez priechodky s riadeným momentom.

5) Simulovaný funkčný test vozidla pri 32A.

6) Testovanie vysokotlakovej a zemnej kontinuity.

7) Sériové laserové značenie a konečná vizuálna kontrola.

8) Kartónové balenie s montážnou doskou, šesťhranným kľúčom a manuálom, plus 24-hodinová zapaľovacia vzorka na dávku.

AC a DC vedenia prebiehajú v závode oddelene; plech pre väčšie stanice pochádza z robotických liniek vybudovaných s partnermi FANUC (Shanghai) a TRUMPF (Nemecko). Ročná kapacita presahuje jeden milión jednotiek.

Je 7 kW správna rýchlosť pre vašu jazdu?

Sedem kilowattov pokrýva klasický nočný model: dojazd 30 km za hodinu, osem hodín v parkovaní sa rovná 240 pridaným km. To uspokojí väčšinu cestujúcich a dokonca aj výlety na dlhé vzdialenosti.

Nie je to správny produkt, ak denne najazdíte viac ako 250 km bez ďalšieho nabíjania, alebo ak vaše auto akceptuje 3-fázový 11kW a váš dom má 3-fázovú kabeláž – potom vám lepšie poslúži 11kW stanica.

A to je na plug-in hybrid s 10 kWh batériou prehnané; 3,5kW Compact by to naplnil cez noc a jeho nákup by bol lacnejší.

Čo získate z továrne, čo ostatní preskočia

Priamy výrobca: Zhejiang Anfu New Energy Technology Co., Ltd., založená v roku 2014, špecializovaný podnik na národnej úrovni s viac ako 260 zamestnancami.

Štandardná dodacia lehota 15-20 pracovných dní; vzorky dodané vzduchom do 3-5 pracovných dní.

Možnosti OEM od 100 kusov: logo, dĺžka kábla, štandardná zástrčka (Typ 1/Typ 2/GB/T), farba puzdra.

Kompletná exportná dokumentácia: vyhlásenie CE, protokol o skúške IEC 61851-1, osvedčenie o kontrole vo výrobe.

Rekord vo viac ako 40 krajinách; referenčnými partnermi sú NEOM (Saudská Arábia) a Sime Darby (Malajzia).

Skúšobná MOQ 1 jednotky; cenové úrovne na 50 a 500 jednotiek.

Možnosti krabice, hmotnosti a prepravy

Prepravný kartón má rozmery 210 x 210 x 120 mm s hmotnosťou približne 1,7 kg s montážnou doskou a nástrojmi. Paleta s 50 jednotkami váži menej ako 90 kg, a preto je letecká preprava štandardom pre malé objednávky – zvyčajne 5-7 dní od dverí k dverám do Európy.

Námorná preprava: približne 1 200 jednotiek na 20-stopový kontajner na 24 paletách zabalených v zmršťovacej fólii po 50 kartónoch.

Podmienky: FOB Ningbo alebo Shanghai, EXW alebo CIF. Papierovanie zahŕňa obchodnú faktúru, baliaci list, vyhlásenie CE a osvedčenie o pôvode; L/C a D/P akceptované.

Záruka, náhradné diely a servisná odpoveď

2-ročná záruka na výrobné chyby; práca a spiatočná doprava sú dohodnuté pre každý prípad.

Náhradné diely - relé, ovládací panel, kábel, montážna doska - expedujeme do 7 pracovných dní.

Diagnostika poruchy fotografie alebo videa s reakciou inžiniera do jedného pracovného dňa.

Údržba používateľa: utrite vetracie otvory, skontrolujte plášť kábla a znova utiahnite skrutky jeden mesiac po inštalácii.

Servisné zmluvy predajcu s miestnymi partnermi v Nemecku, Francúzsku a Spojených arabských emirátoch.

Čo robiť a čo nerobiť pri presúvaní nabíjačky

Nesprávne: vytrhnutie prívodného kábla a zabalenie jednotky do mokra. Vpravo: vypnúť istič, vysušiť vývodky, voľne navinúť kábel, uložiť krabicu nastojato do kufra.

Nesprávne: opätovná inštalácia na novú adresu bez toho, aby elektrikár skontroloval obvod. Vpravo: pred priskrutkovaním dosky nechajte miestneho elektrikára overiť kapacitu 32 A a typ RCD.

Nesprávne: prenášanie jednotky za nabíjací kábel. Vpravo: zdvihnite ho za telo - kábel je dimenzovaný na prúd, nie na manipuláciu s batožinou.

Nesprávne: pištoľ typu 2 necháte visieť na zemi na dočasnom mieste. Vpravo: použite nástenné puzdro, alebo ak žiadne puzdro neexistuje, do vrecka zbraň.

Nesprávne: za predpokladu, že akákoľvek zásuvka 230 V v cieľovom mieste bude stačiť. Vpravo: skontrolujte skutočný obvod s kapacitou 32 A; 13A zásuvka vypne alebo priškrtí reláciu.

Skúsenosti majiteľa s pohyblivou nabíjačkou

Softvérový inžinier, ktorý si prenajíma v Dubline, sa sťahuje v priemere každých 18 mesiacov. Drží montážnu súpravu vo vrecku a hovorí, že pohyb si teraz vyžaduje „jednu prestávku na obed“: odlomenie, štyri skrutky, krabica v aute, opätovná inštalácia v novom byte. Jeho reptanie: 5-metrový kábel je tesný pre vzdialenú stranu dvojitej šachty, takže parkuje spredu.

Pár vo Vancouveri si necháva jeden Compact do svojho bytu a chatku pri jazere štyri hodiny cesty, pričom si kupuje druhú zadnú dosku, takže nástenné vybavenie zostane na oboch miestach. Háčik, ktorý našli: v kabíne 7 kW maxi- muje okruh 32 A, takže ohrievač vody a nabíjačka nemôžu bežať spolu – nabíjanie plánujú cez noc.

Overlander v Austrálii účtuje z prípojok kempu 32A a hlási, že jednotka prežila 4000 km štrkových ciest v kufri. Malá poznámka: karta rýchleho spustenia je len v angličtine a v krabici chce francúzsko/španielsku verziu.

Otázky, ktoré sa pýtajú nájomcovia

Otázka: Potrebujem na inštaláciu povolenie od prenajímateľa?

Odpoveď: Zadná doska ponecháva štyri malé otvory pre skrutky, preto sa najprv opýtajte; väčšina prenajímateľov to akceptuje, pretože sťahovanie je čisté.

Otázka: Môžem to skutočne presunúť sám?

Odpoveď: Odinštalovanie je bezpečné vlastnými rukami, ale každá opätovná inštalácia potrebuje elektrikára na overenie obvodu.

Otázka: Bude sa nabíjať rýchlejšie ako kábel od babičky?

Odpoveď: Áno – asi trikrát rýchlejšie ako 8A nabíjanie z domáceho kábla.

Otázka: Čo ak môj ďalší dom má iba jednofázový 16A?

Odpoveď: Jednotka sa prispôsobuje a nabíja sa výkonom 3,7 kW.

Otázka: Akú zástrčku si mám objednať?

Odpoveď: Typ 2 pre európske autá, typ 1 pre väčšinu japonských a amerických modelov, GB/T pre vozidlá na čínskom trhu.

Otázka: Je kryt dostatočne pevný na cestovanie kufrom?

Odpoveď: Plášť UL94 V-0 s utesneným jadrom chladiča je overený vo flotile; ak je to možné, zabaľte ho do pôvodnej škatule.

Otázka: Čo ak stratím šesťhranný kľúč?

Odpoveď: Je to štandardná veľkosť predávaná kdekoľvek; v krabici pribalíme aj náhradný.

Otázka: Ako dlho trvá úplné nabitie typického elektromobilu?

Odpoveď: Batéria s kapacitou 40 kWh sa nabije z 10 % na 100 % za približne 5,5 – 6 hodín pri výkone 7 kW.

Otázka: Môže jedna jednotka nabíjať dve autá?

A: Nie - jeden konektor na jednotku; ak potrebujete dve pozície, pridajte druhý Compact.
