60kW rýchlonabíjačka jednosmerného elektrického prúdu typu všetko v jednom pre komerčné flotily

Čo je táto nabíjačka a čo vyžaduje od vašej siete

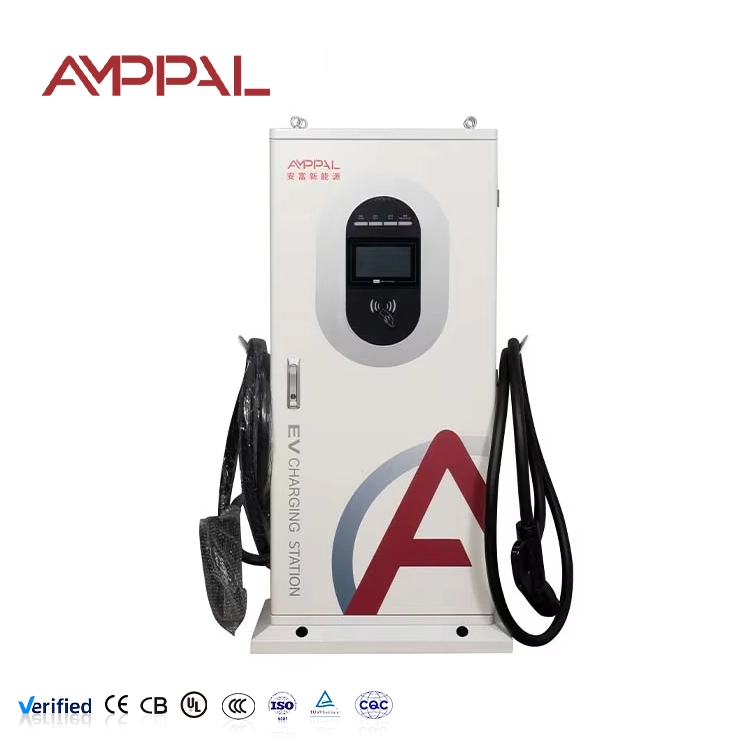

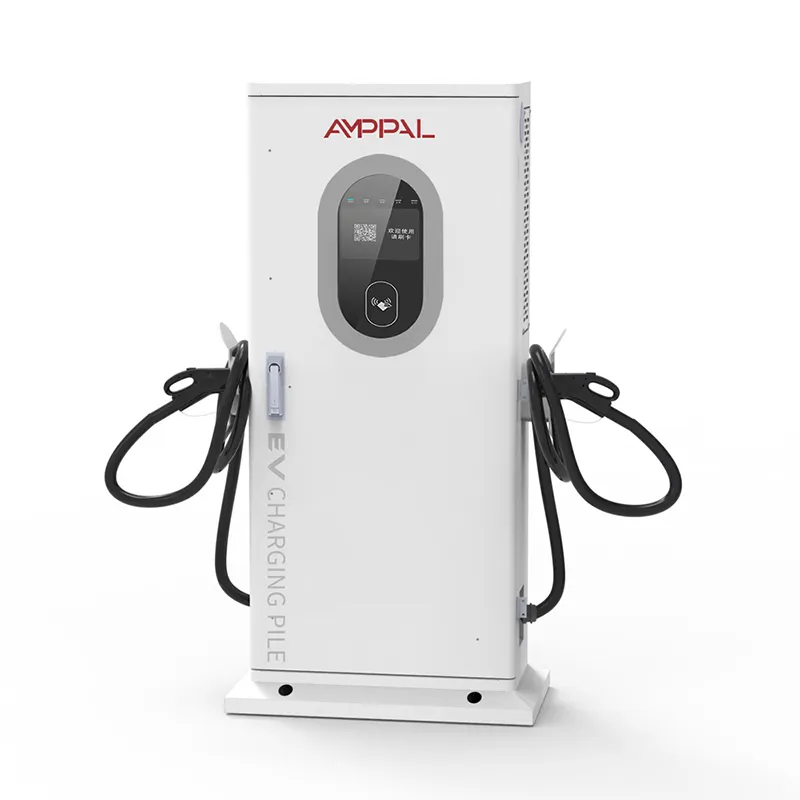

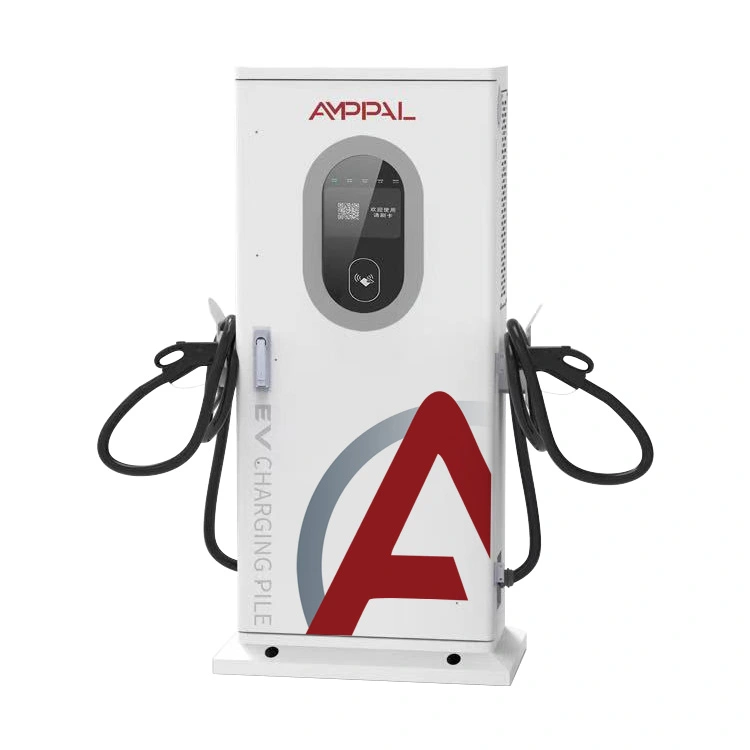

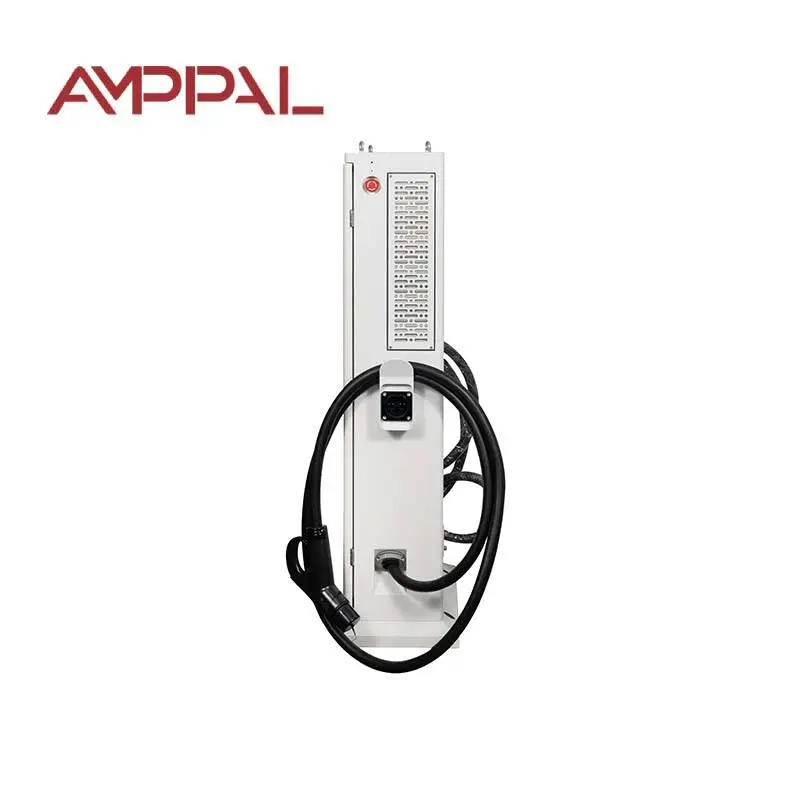

Predtým, ako si kúpite 60kW nabíjačku, je len zriedka otázka, či dokáže nabiť auto – ide o to, čo to urobí s vaším transformátorom, fázovým vyvážením a vašou požiadavkou. AF-DC-060-Y-B-O-3/4/5-H je stojaca integrovaná jednosmerná rýchlonabíjačka s rozmermi 1517 x 650 x 300 mm vrátane základne, ktorá poskytuje výkon 60 kW pri 200-1000 V jednosmernom prúde až do 133 A z jedného trojfázového vstupu AC380V +/- 15%.

Pri plnom zaťažení odoberá približne 90 A na fázu – presné číslo závisí od vášho lokálneho napätia a účinníka. Toto číslo, krát koľko jednotiek beží naraz, je skutočnou špecifikáciou vášho projektu.

Prečo si plánovači lokality vyberajú túto 60kW jednotku

Zvládnuteľný apetít: približne 90 A na fázu znamená, že jedna jednotka sa často zmestí do existujúcej 100 A služby, čím sú stavebné práce malé.

Maximálny výstupný prúd 133 A sa dostane do dodávok a ľahkých nákladných vozidiel, nielen do osobných áut – aktuálny rozsah je to, čo robí 60 kW rýchlym pre väčšie vozidlá.

OCPP 1.6/2.0 s háčikmi na riadenie záťaže: lokálny ovládač obmedzuje celkový výkon na mieste a sekvenuje jednotky – ako natlačíte šesť nabíjačiek na transformátor s veľkosťou pre štyri.

95 % špičková účinnosť znamená, že menej nakúpenej energie sa premení na teplo skrine a viac sa dostane do batérie.

Štíhly stĺp s rozmermi 1517 x 650 x 300 mm - šesť jednotiek lemuje stenu nádvoria bez toho, aby dominovalo pozemku.

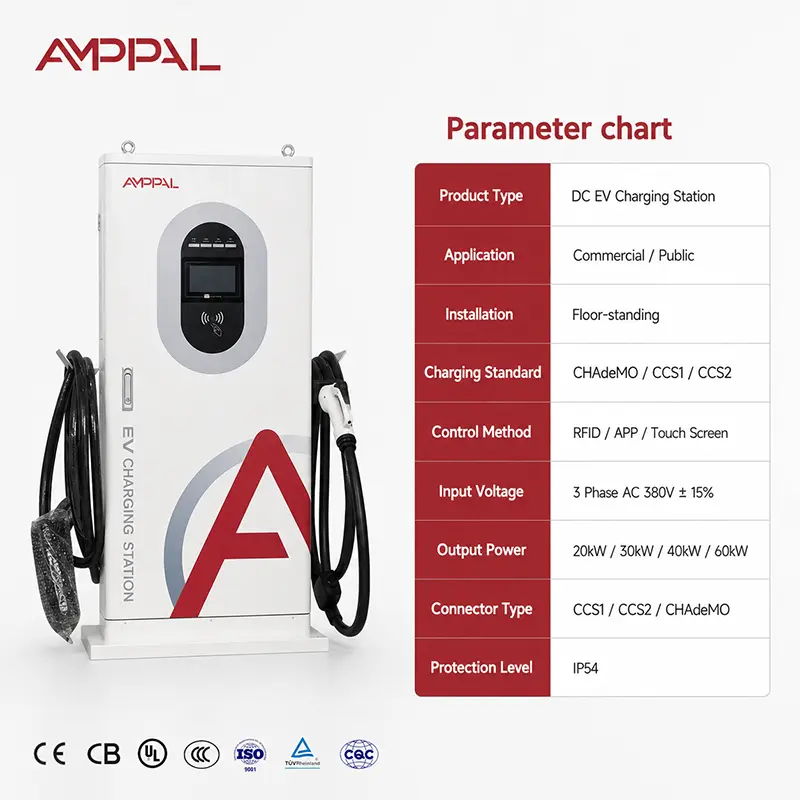

Technické špecifikácie - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Päť lokalít, kde si 60 kW zarába

Obslužné oblasti na diaľnici: 20-40-minútové relácie vyhovujú 60 kW a dve jednotky na smer udržujú fronty v pohybe bez záväzku 120 kW siete.

Náboje pre taxíky a pojazd: 60 kW otočí taxík za prestávku na kávu a 133A pomáha väčším dodávkam s elektronickým privolávaním.

Logistické sklady s dodávkami: medzismenné dobíjanie pri 60 kW zvládne 30-60 kWh batérie.

Predné nádvorie s viacerými jednotkami sa mení od pilotnej až po plnú zostavu: začnite s dvoma, pridávajte páry s rastúcim využitím - rovnaký model, rovnaká mriežková matematika.

Hybridné miesta so solárnym a úložným priestorom: nabíjačka odoberá 60 kW počas solárneho okna a v noci škrtí prostredníctvom riadenia záťaže.

Ako jednotka hovorí s vašou sieťou

Vstupným stupňom je trojfázový usmerňovač s aktívnou korekciou účinníka, takže odber prúdu zostáva blízko ideálnej čiare: 60 000 W delené 380 V, tri, účinnosť a účinník - v praxi približne 90 A na fázu. Tento údaj si ponechajte pre aplikáciu a kontrolu ističa.

Výstup je riadený pre každé vozidlo: jednotka vyjednáva napätie s BMS a reguluje prúd až do 133 A, keď ho batéria prijme. Krivky nabíjania sa v blízkosti vrcholu splošťujú, takže dve autá, ktoré končia spolu, ťahajú každé menej ako 60 kW – skutočný dopyt je zvyčajne pod súčtom na štítku, čo robí faktory simultánnosti legitímne.

V prípade lokalít s viacerými jednotkami je prepojenie OCPP dôležitejšie ako hardvér: kontrolér nastaví obmedzenie lokality – povedzme 240 kW na šesť jednotiek – a jednotky to dynamicky zdieľajú. To môže znížiť váš transformátor o jeden veľkostný krok a s ním aj vašu požiadavku.

Súlad a dôkazy z výrobného testu

Súprava zhody: CE a TUV pre Európu, CB pre medzinárodné tendre, CCC doma, UL na požiadanie pre projekty v USA.

Testovanie prachu a striekania IP54 prebieha v našej komore; hodnotenie je testované, nie uhádnuté.

96-hodinová vzorka soľného postreku z každej výrobnej šarže chráni pobrežné a priemyselné lokality pred poruchami náteru.

Každá jednotka dokončí 24-hodinové zapálenie pri plnom zaťažení pri 40 C; účinnosť pod 94 % znamená prepracovanie, nie odoslanie.

Merač jednosmerného prúdu je kalibrovaný voči vysledovateľnej referencii; certifikát sa dodáva s jednotkou.

Vnútri továrne: Ako sa montuje 60kW jednotka

Oceľový plech je dierovaný, rezaný a ohýbaný na CNC strojoch a laserových rezačkách a následne práškovaný.

Vzorky soľného postreku sa odoberú z dávky a testujú sa 96 hodín pred začatím montáže.

Vstupná sekcia striedavého prúdu a 60kW jednosmerný komín sú postavené na samostatných linkách s nástrojmi s riadeným krútiacim momentom.

Riadiaca doska, merač jednosmerného prúdu a komunikačný modul OCPP 1.6/2.0 sú prepojené podľa zdokumentovaného plánu.

Firmvér bliká; plná výstupná cesta 133 A je overená voči elektronickej záťaži, nie voči batérii.

24-hodinovému vyhoreniu pri plnom zaťažení pri 40 C predchádzajú chody v studenej a tepelnej komore.

Sú kontrolované tesnenia, upchávky a tesnenia dverí IP54; nasleduje šesťsmerný prúd vody.

Vydaný certifikát o kalibrácii, jednotka v prepravke.

Sprievodca plánovaním lokality: Od 2 jednotiek po 6

Začnite s transformátorom. Dve jednotky pri plnom zaťažení potrebujú dokopy asi 180 A na fázu – zvyčajne 100 kVA transformátor s rezervou alebo existujúca služba, ak už má vaša lokalita trojfázovú kapacitu. Štyri jednotky: približne 360 ​​A na fázu, čo vás tlačí na 160-200 kVA transformátor.

Nenastavujte veľkosť pre aritmetiku menoviek. Faktor simultánnosti 0,6 – 0,8 je reálny, pretože relácie sa prirodzene striedajú; Správa záťaže vám umožní navrhnúť bližšie k skutočnému vrcholu. Fázová rovnováha je tiež dôležitá: pridávajte jednotky jednu po druhej a striedajte fázy, aby lokalita zostala vyvážená – nevyvážená lokalita platí vyššie straty a spúšťa rušivé poruchy.

Nakoniec, poplatok za spotrebu: energie účtujú najvyššiu 15-minútovú špičku v mesiaci samostatne. Šesť jednotiek ťahajúcich 360 kW na jedno okno stojí reálne peniaze mesačne, nie raz. Solárna energia počas nabíjacieho okna a skromná vyrovnávacia pamäť batérie znižujú tento vrchol; prepojenie OCPP je to, čo umožňuje ovládaču to urobiť automaticky.

Prečo dovozcovia zaraďujú AMPPAL do svojho užšieho zoznamu

Vzorové objednávky sa dodávajú do 3-5 pracovných dní; kontajnerové zásielky odchádzajú 15-20 pracovných dní po potvrdení objednávky.

Žiadne minimá presahujúce jednu jednotku vzorky; objemové ceny začínajú na 10 a modely s výkonom 30/40/60 kW môžu cestovať v jednom kontajneri.

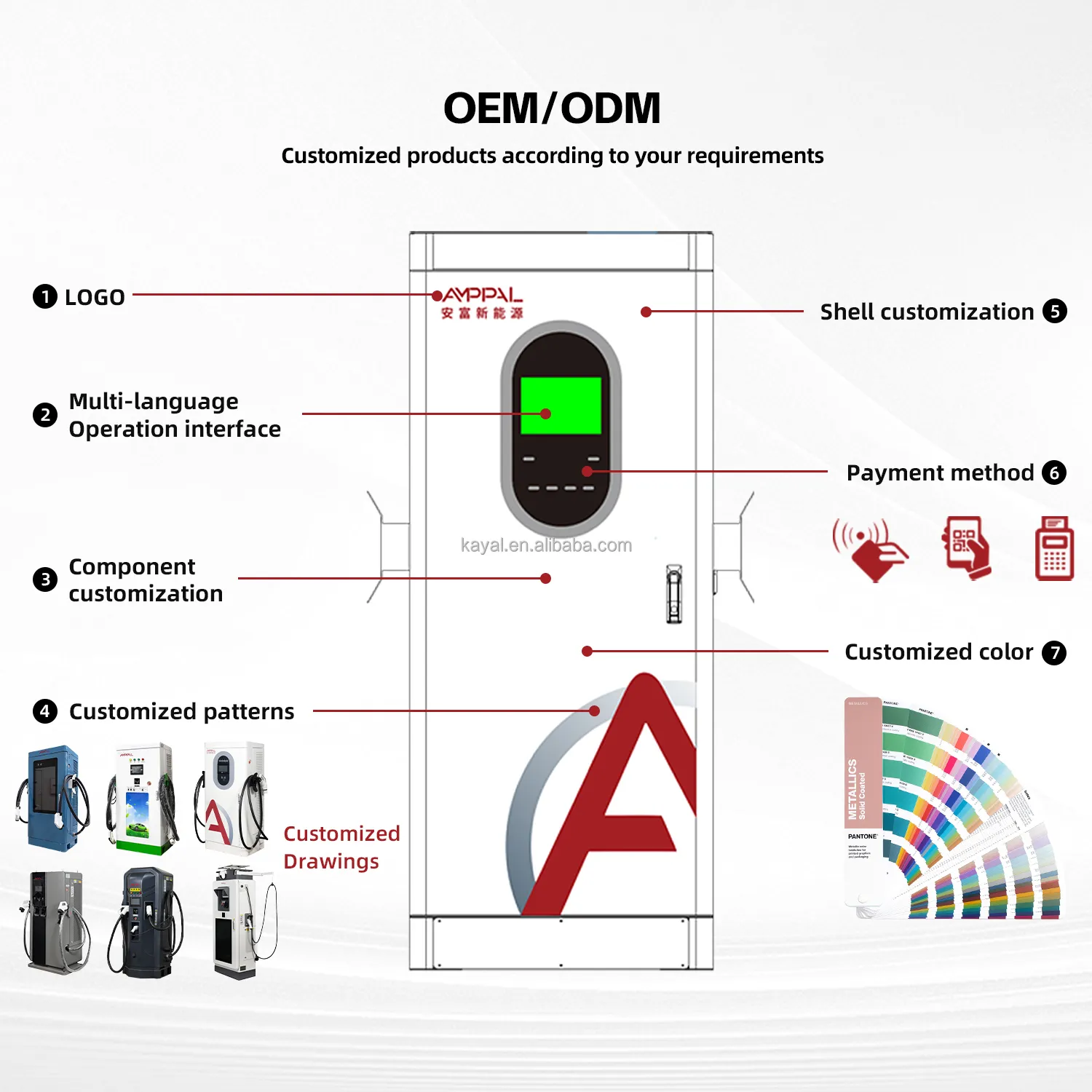

Prispôsobenie: vaše logo, farba farby, platobná aplikácia, štítky.

Ku každej zásielke dodávame faktúru, baliaci list, certifikáty CE/TUV, protokoly o skúškach a certifikát pôvodu.

Záznamy, ktoré si môžete skontrolovať: 1 milión+ jednotiek od roku 2014, 200+ staníc prevádzkovaných samotným AMPPALom a 500 kvapalinou chladených jednotiek v projekte NEOM zeleného vodíka v Saudskej Arábii.

Podmienky vývozného balenia a prepravy

Každá prepravka zaberá jednu paletovú pozíciu: drevený rám na štvorsmernej základni, penou blokovaný k pôdorysu a obalený vlhkosťou pre oceánsku nohu. Nabíjací kábel je zvinutý a pripevnený tak, aby konektor zostal chránený.

Zhruba desať prepraviek sa zmestí do 20-stopového kontajnera, asi 24 40-stopovej vysokej kocky zmiešanej s nástennými modelmi. Každá zásielka je odfotená pri nakládke.

Ponúkame možnosti EXW Yueqing, FOB Ningbo a CIF-to-port; špeditéri v Ningbo dobre poznajú prepravky AMPPAL.

Servis a podpora po doručení

Na každú jednotku sa vzťahuje dvojročná záruka. Na mieste so šiestimi jednotkami odporúčame držať jeden náhradný modul lokálne a nie spoliehať sa na leteckú prepravu zakaždým, keď niečo zlyhá.

Náhradné diely na sklade 8+ rokov: obrazovky, zostavy pištolí, ventilátory, filtre, ovládacie dosky – väčšina dorazí do týždňa.

Vzdialené aktualizácie firmvéru a podpora konfigurácie OCPP 1.6/2.0 prostredníctvom e-mailu alebo WhatsApp s odpoveďou v ten istý deň.

Zahŕňa pomoc pri plánovaní lokality: naši inžinieri skontrolujú veľkosť vášho transformátora, plán káblov a plán fáz predtým, ako si objednáte násobky.

Kontrolný zoznam ročného servisu: čistenie filtra každé 1-3 mesiace, ročné pripojenie krútiaceho momentu, štvrťročná kontrola nastavení riadenia záťaže.

Úskalia inštalácie (nesprávne / správne)

Nesprávne: za predpokladu, že fázová rotácia nezáleží, pretože jednotka sa koriguje sama. Vpravo: overte rotáciu L1-L2-L3 pred zapnutím napájania; spätné otáčanie pokazí jednotku a môže poškodiť vstupný stupeň.

Nesprávne: pripojenie všetkých nových jednotiek k rovnakej fáze, aby bolo zapojenie jednoduché. Vpravo: rozdelenie jednotiek do fáz; vyvážená lokalita zabraňuje nepríjemným cestám a prináša nižšie straty.

Nesprávne: dimenzovanie prívodného kábla presne na hodnotu ističa. Vpravo: počítajte s poklesom napätia počas dĺžky chodu - pod AC380V +/- 15% na svorkách, jednotka sa zníži alebo sa pokazí.

Nesprávne: spustenie nabíjačky z prenosného generátora počas siete. Vpravo: použite stabilné trojfázové napájanie; Posun frekvencie generátora mätie vstupné ochrany.

Nesprávne: povolenie všetkých šiestich jednotiek bez obmedzenia lokality. Vpravo: nastavte limit riadenia záťaže OCPP na skutočnú kapacitu transformátora - to je rozdiel medzi 200 kVA a 400 kVA transformátorom.

Správy vlastníka stránky

Logistický operátor v Selangore v Malajzii (júl 2025) začal s dvoma jednotkami na 100 kVA službu pre svoje dodávky. Hovorí, že výstup 133 A nabije jeho dodávky s kapacitou 60 kWh medzi jednotlivými trasami asi za hodinu - a obmedzenie riadenia záťaže neznamenalo žiadne vylepšenie transformátora. Jeho sťažnosť: počiatočné nastavenie OCPP s jeho backendom tretej strany si vyžiadalo dve sedenia podpory na vyriešenie; teraz na požiadanie predkonfigurujeme backend vo výrobe.

Operátor v oblasti pokrytia v Zaragoze v Španielsku (október 2025) prevádzkuje štyri jednotky na diaľničnej zastávke a sledoval, ako jeho dopytový poplatok klesol o 23 % po tom, čo naši inžinieri stanovili maximálny výkon 240 kW. Jeho reptanie: v prvom mesiaci nechal všetky štyri na Auto a dve jednotky skončili v rovnakom 15-minútovom okne, čím sa zvýšil vrchol - nastavenie striedania to napravilo.

Developer lokality v Monterrey v Mexiku (február 2026) naplánoval nádvorie so šiestimi jednotkami s 300 kVA transformátorom a solárnou energiou. Jeho spätná väzba po troch mesiacoch: pracovný list fázovej rovnováhy zachránil prepracovanie - jeho prvý elektrikár umiestnil tri jednotky na jednu fázu. Jeho poznámka: čas spustenia dotykovej obrazovky približne 20 sekúnd sa zdá byť dlhý v rade; aktualizácia firmvéru ho zníži pod 10.

Často kladené otázky – Plánovanie sietí, transformátorov a viacerých jednotiek

Otázka: Koľko prúdu odoberá jedna 60kW jednotka zo siete?

Odpoveď: Približne 90 A na fázu pri plnom zaťažení, v závislosti od vášho miestneho napätia a účinníka; presný údaj je na typovom štítku a v návode na inštaláciu.

Otázka: Môžem prevádzkovať jednu 60kW jednotku na existujúcej 100A trojfázovej prevádzke?

Odpoveď: Často áno, ak túto službu nezdieľa nič ťažké a chod je dostatočne krátky, aby sa zabránilo poklesu napätia; nechajte najprv elektrikára overiť voľnú kapacitu.

Otázka: Koľko 60kW jednotiek môže podporovať 200kVA transformátor?

Odpoveď: Asi štyri pri plnom súčasnom zaťažení alebo päť až šesť s limitom riadenia záťaže okolo 240 – 260 kW a realistickým ohromujúcim výkonom.

Otázka: Čo je to poplatok za dopyt a ako ma zasiahne?

Odpoveď: Verejné služby účtujú najvyšší 15-minútový priemerný dopyt v mesiaci oddelene; šesť jednotiek ťahajúcich 360 kW na jedno okno vás stojí mesačne. Čiapky stránok, ohromujúce a solárne / batérie oholiť.

Otázka: Podporuje nabíjačka správu záťaže s inými značkami?

A: Cez OCPP 1.6/2.0 jednotky počúvajú kontrolór lokality; flotily zmiešaných značiek fungujú, ak kontrolór hovorí OCPP so všetkými.

Otázka: Môžem pridať jednotky neskôr bez prerobenia elektrického dizajnu?

Odpoveď: Plánujte plán transformátora a káblov pre konečný počet od prvého dňa; neskoršie pridanie jednotiek je mechanická inštalácia plus zmena ovládača.

Otázka: Funguje táto jednotka so solárnou energiou a batériami na mieste?

Odpoveď: Áno – nabíja sa z čohokoľvek, čo lokalita dodáva, a OCPP umožňuje regulátoru uprednostniť solárne čerpanie a čerpanie stropnej siete v oknách špičkových taríf.

Otázka: Prečo výstup 133 A, keď má jednotka iba 60 kW?

A: Pretože výstupné napätie sa mení 200-1000VDC; pri 450V potrebuje 60kW nabijacka cca 133A. Toto prúdové hodnotenie je to, čo ho robí rýchlym pre vozidlá triedy 400 V.
