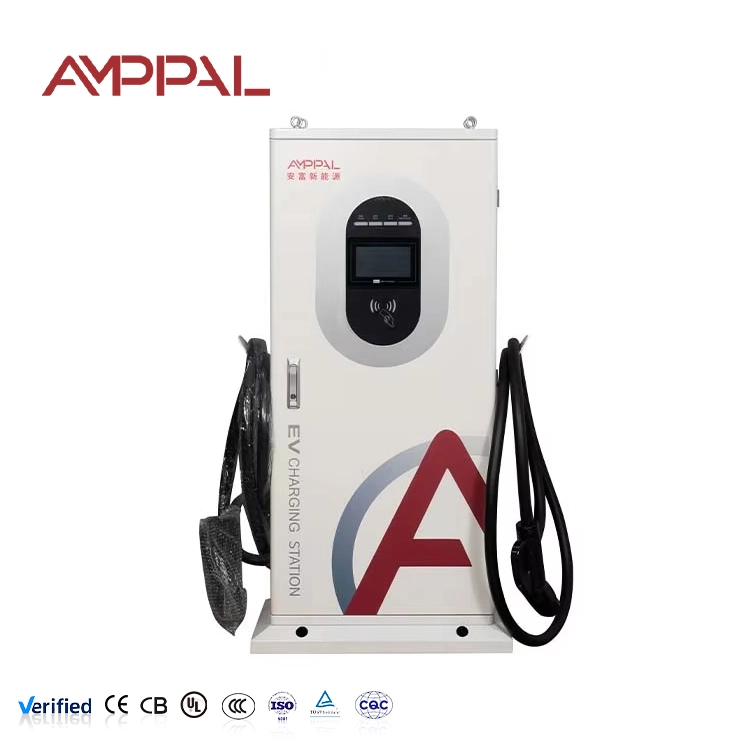

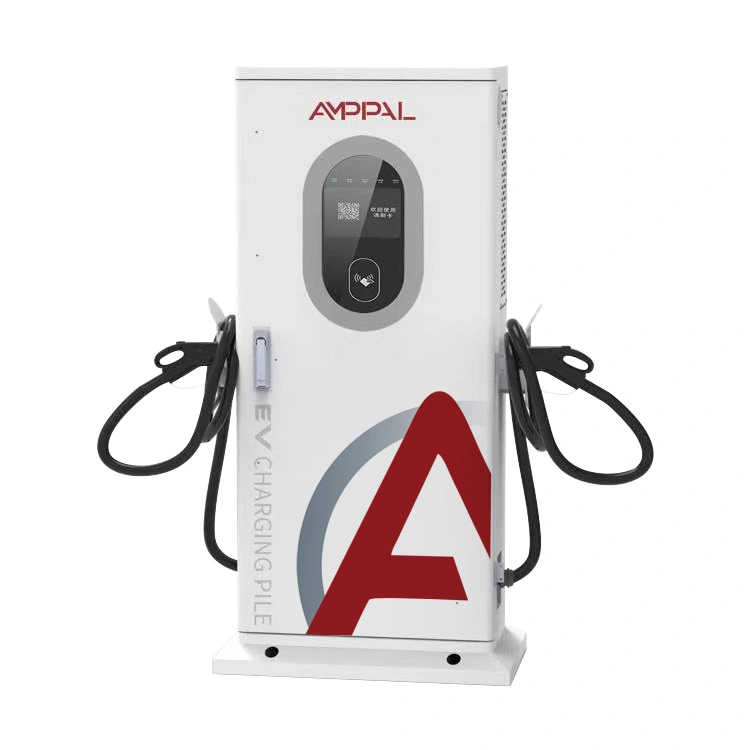

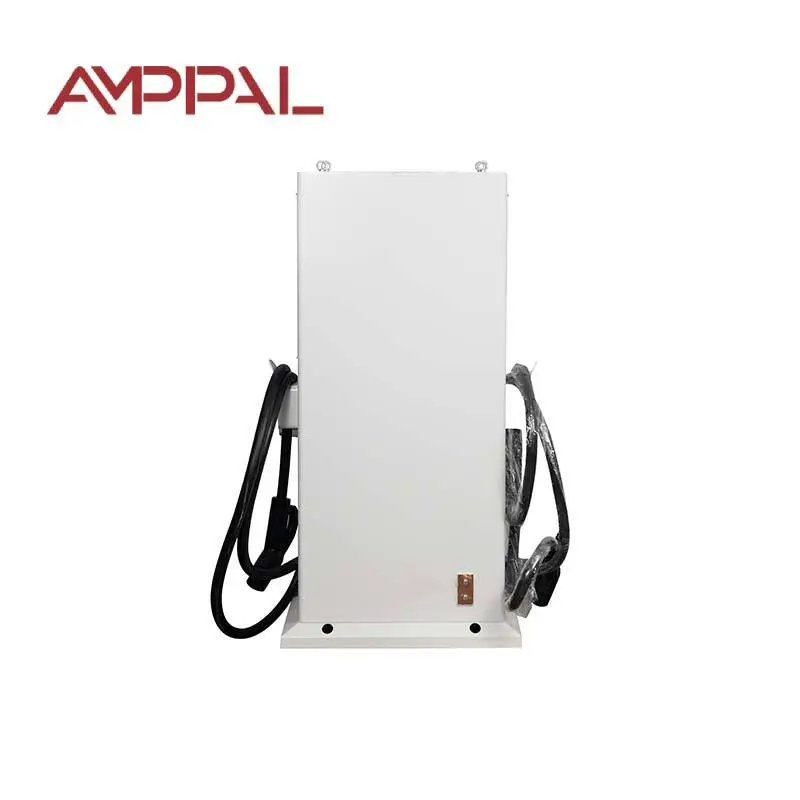

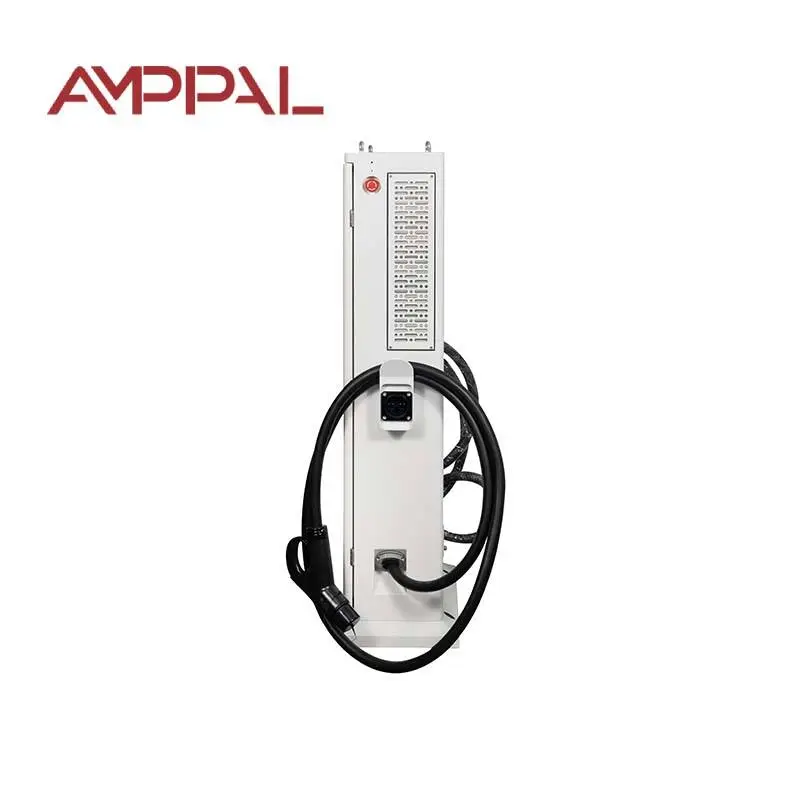

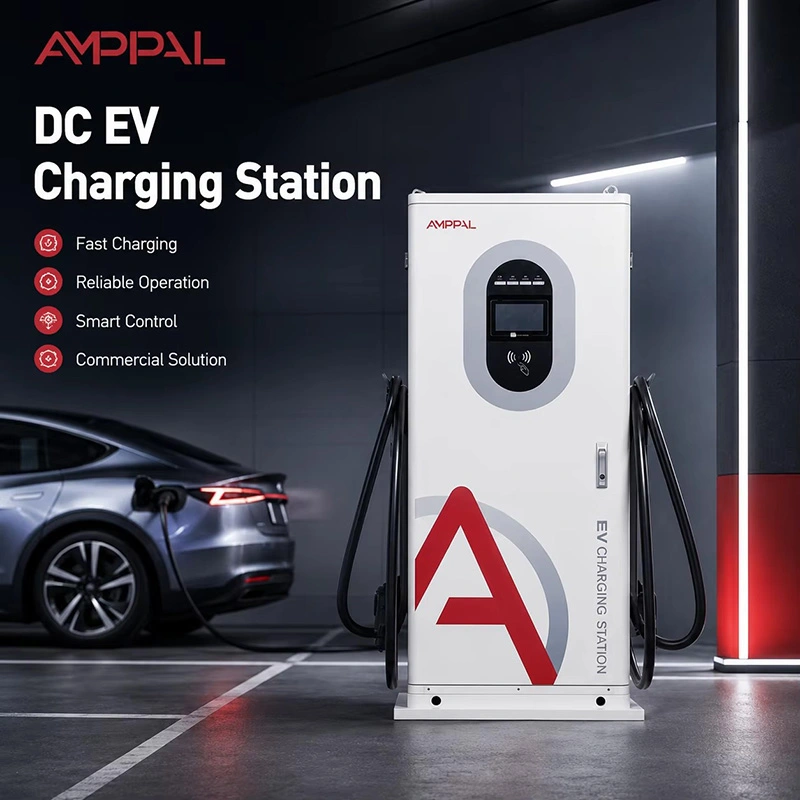

Kompaktná integrovaná nabíjacia stanica DC EV s výkonom 20 kW pre maloobchodné parkovisko

Nabíjací stojan vytvorený na použitie cudzincami

Je rozdiel medzi nabíjačkou, ktorá funguje, a nabíjačkou, ktorú môže verejnosť používať bez pomoci. AF-DC-020-Y-B-O-3 je naša odpoveď na druhý problém. Jeho základňa je vysoká 1 517 mm, vďaka čomu je 7-palcová farebná obrazovka v prirodzenej výške očí pre niekoho stojaceho vedľa auta, a puzdro na zbraň vo výške pása, kde môže dospelý pohodlne zdvihnúť DC kábel.

Obrazovka je miesto, kam smerovalo najviac dizajnérskeho úsilia. Stav relácie, dodaná energia, uplynutý čas, aktuálna tarifa a zostávajúci odhad sú všetky na jednej stránke – bez prepínania sa v menu. Keď sa niečo pokazí, správa o jedenástej v noci hovorí, čo má robiť, namiesto toho, aby sa zobrazil chybový kód, ktorý pre vodiča nič neznamená.

Stopa je zámerne úzka. Pri rozmeroch 650 × 300 mm sa stĺpik zmestí na čelo štandardného parkovacieho miesta bez toho, aby zasahoval do priestoru, čo zvyčajne núti operátorov k montáži na stenu.

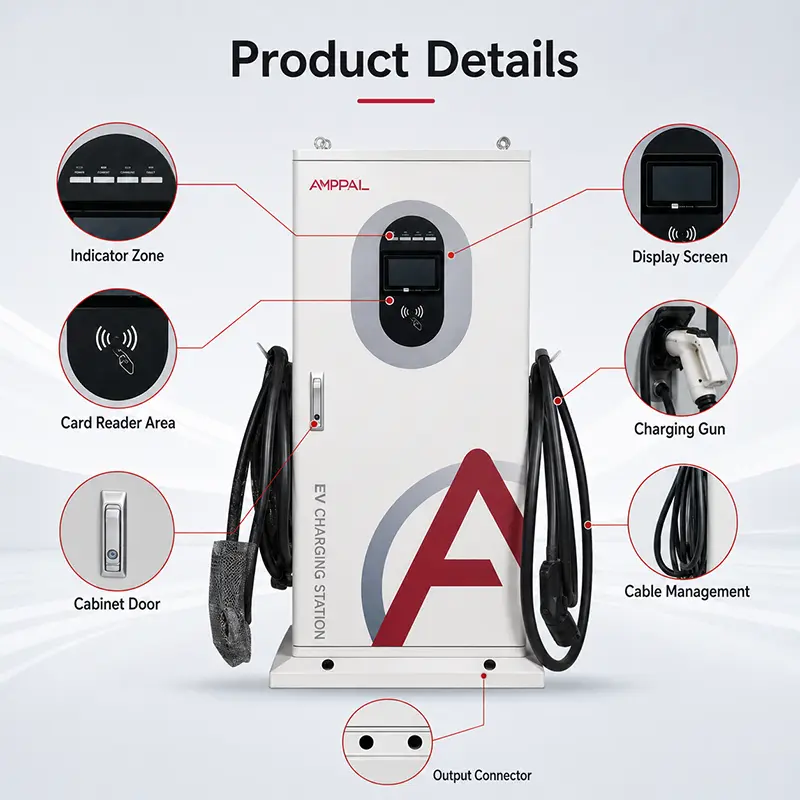

Podrobnosti, ktoré znižujú počet volaní na podporu

7-palcový farebný dotykový displej s výškou očí 1 200 mm: čitateľný zo stojacej polohy bez nakláňania sa a dostatočne veľký pre starších vodičov.

Tri spôsoby spustenia — RFID karta, QR sken, PIN kód. Keď telefón nemá signál, karta stále funguje. Keď vodič nemá kartu, QR stále funguje.

Štyri režimy nabíjania: automatické plné nabitie, pevný výkon, pevné množstvo a pevný čas. Vodič s dvadsiatimi minútami volí čas; jeden s rozpočtom vyberie sumu.

Káblové puzdro a hák v pracovnej výške: Jedinou najväčšou príčinou poškodených zbraní je, že vodiči ich pustia na betón, pretože puzdro je nešikovné.

0-100A naprieč 200-1000VDC: rovnaké napäťové okno ako naše veľké skrine, takže žiadne vozidlo nie je odmietnuté ako 800V platforma.

Krytie IP54 -25°C až +50°C, s oddelením elektroniky utesneným oddelene od káblového vstupu.

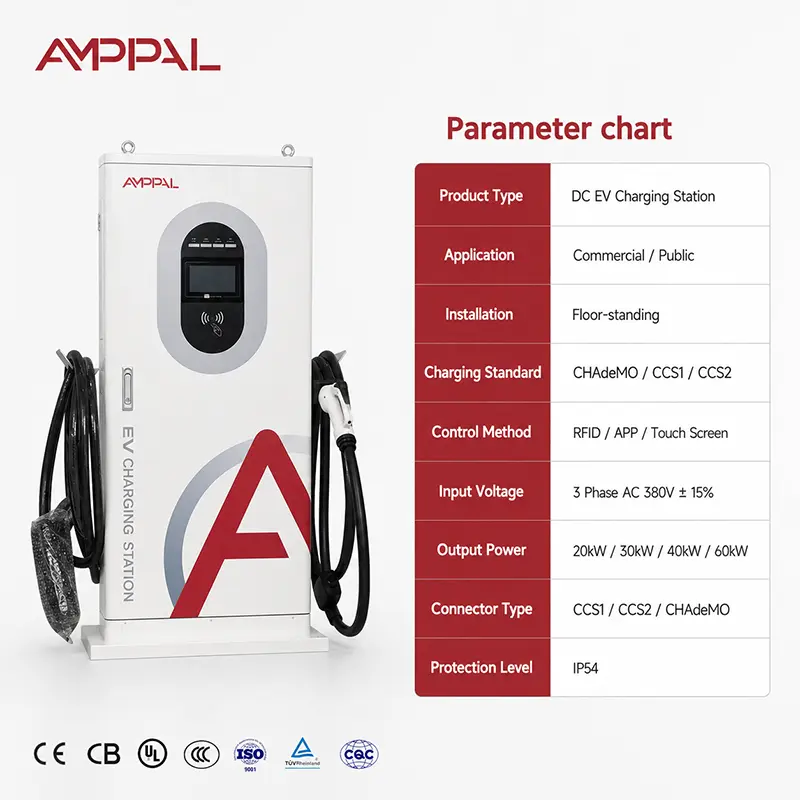

Technické špecifikácie

Kde tento príspevok funguje najlepšie

Mestské parkovanie na ulici: úzky stĺpik na čele zálivu schváli väčšina mestských úradov, kde široký kabinet nespĺňa pravidlo o voľnosti chodníka.

Hotelové a reštauračné parkoviská: hostia sa sami obslúžia bez toho, aby požiadali recepciu o pomoc, čo je praktický test každej verejnej jednotky.

Malé maloobchodné parky: 20 kW vyhovuje 60-90 minútovému obchodu a stĺpik vedľa výkladu vyzerá skôr zámerne ako priemyselne.

Obytné priestory so spoločnými priehradkami: Prístup pomocou PIN umožňuje riadiacej kancelárii vydávať kódy bez správy systému kariet RFID.

Parkovanie pre návštevníkov na pracovisku: QR štart znamená, že návštevník účtuje poplatok bez toho, aby bol zaregistrovaný v schéme firemných kariet.

Čo sa stane, keď sa zapojí ovládač

Postupnosť je pevná a trvá niekoľko sekúnd. Stĺpik deteguje konektor, potvrdí, že zámok zapadol, potom vykoná test izolácie na strane DC, zatiaľ čo stýkače zostanú otvorené. Ak je izolácia pod prahovou hodnotou – mokrý konektor, poškodený kábel – tam sa zastaví a povie vodičovi, aby sa znova pripojil.

Po jeho odovzdaní sa vymenia parametre pošty a vozidla. BMS uvádza cieľové napätie a maximálny prijateľný prúd; príspevok potvrdzuje, čo môže dodať a začína sa rozbiehať. Od tohto bodu má vozidlo pod kontrolou prúd, a preto sa dve autá na rovnakých stĺpikoch môžu nabíjať veľmi rozdielnymi sadzbami.

Ktorý zo štyroch režimov si vodič vybral, určuje, kedy sa relácia skončí. Auto beží, kým BMS nezastaví. Pevné množstvo, pevný výkon a pevný čas končia podľa vlastného stavu a príspevok hlási dôvod na obrazovke, takže nikto nepredpokladá chybu.

Súlad a testovanie linky

EN IEC 61851-1:2019 a EN IEC 61851-23:2014 s CE vyhlásením a sériovým protokolom o skúške dodávaným s každým stĺpikom.

Obrazovka a dotyková vrstva testované na čitateľnosť a odozvu v celom prevádzkovom rozsahu -25 °C až +50 °C; zlyhanie dotyku v chladnom počasí je bežnou sťažnosťou na verejných jednotkách.

100% izolačný odpor a testovanie dielektrickej pevnosti.

Mechanické cyklovanie pištole a puzdra na výrobných vzorkách – puzdro je miestom opotrebovania samoobslužného zariadenia.

Overenie IP54 plus 96-hodinový soľný sprej na kryte a základni.

Zábeh pri plnom zaťažení s tepelným záznamom pred balením.

Ako sa zostavuje príspevok

1. Vstupná kontrola modulov, zostáv obrazoviek, čítačiek, stýkačov a káblových súprav.

2. CNC dierovanie a tvarovanie stĺpových a základových panelov; geometria základnej príruby určuje, ako stĺpik po ukotvení skutočne stojí.

3. Robotické zváranie stĺpika k základni, švy zarovnané na viditeľných plochách.

4. Predúprava a elektrostatické práškové lakovanie; verejné zariadenia dostanú dodatočnú kontrolu hrúbky náteru.

5. Výkonová zostava – moduly, prípojnice a vnútorné vedenie, všetky silové svorky dotiahnuté a označené svedkom.

6. Namontované HMI a prístupový hardvér: obrazovka, čítačka kariet, okno QR kamery a klávesnica, každá funkcia je testovaná.

7. Zaťaženie firmvéru, kalibrácia snímača a skriptovaný test používateľského rozhrania pokrývajúci všetky štyri režimy nabíjania.

8. Zábeh pri plnom zaťažení, bezpečnostná batéria, kontrola IP, potom v debne na export.

Je 20 kW správny výkon pre verejný príspevok?

Priraďte výkon k tomu, ako dlho je auto skutočne zaparkované, nie k tomu, čo znie pôsobivo v dokumentácii tendra.

Pri 20 kW dostane vodič približne 20 kWh za hodinu – dojazd okolo 100 – 120 km. Na nákup, jedlo alebo návštevu kancelárie úplne postačuje a nákup pošty je lacnejší a pripojenie stojí menej.

Ak sa vaše polia obrátia za menej ako štyridsať minút alebo ak vodiči prichádzajú s očakávaním, že rýchlo odídu, toto je nesprávny produkt a radšej to teraz povieme: pozrite sa na skrine s výkonom 60 kW alebo 120 kW. Rovnako, ak ide o čisto nočné rezidenčné parkovanie, stĺpiky AC budú slúžiť tým istým vodičom za podstatne menej peňazí.

Ako sa to porovnáva s nástenným boxom s rovnakým výkonom

Voľnosť umiestňovania: príspevok sa umiestni na hlavičku kdekoľvek na webe. Nástenný box potrebuje stenu na správnom mieste, ktorá na otvorenom parkovisku často neexistuje.

Verejná prezentácia: hotový príspevok s veľkou obrazovkou sa číta ako zámerná infraštruktúra; vodiči mu veria viac ako krabici na stene, a to sa prejavuje aj na využití.

Veľkosť obrazovky: 7-palcová farba tu oproti 4,3-palcovej pri nástennej 20kW. Pre verejné použitie bez dozoru stojí za rozdiel väčšia obrazovka.

Inštalácia: stĺp vyžaduje malý základ a káblový vstup zospodu; nástenná krabica nie. Rozpočet na tento základ.

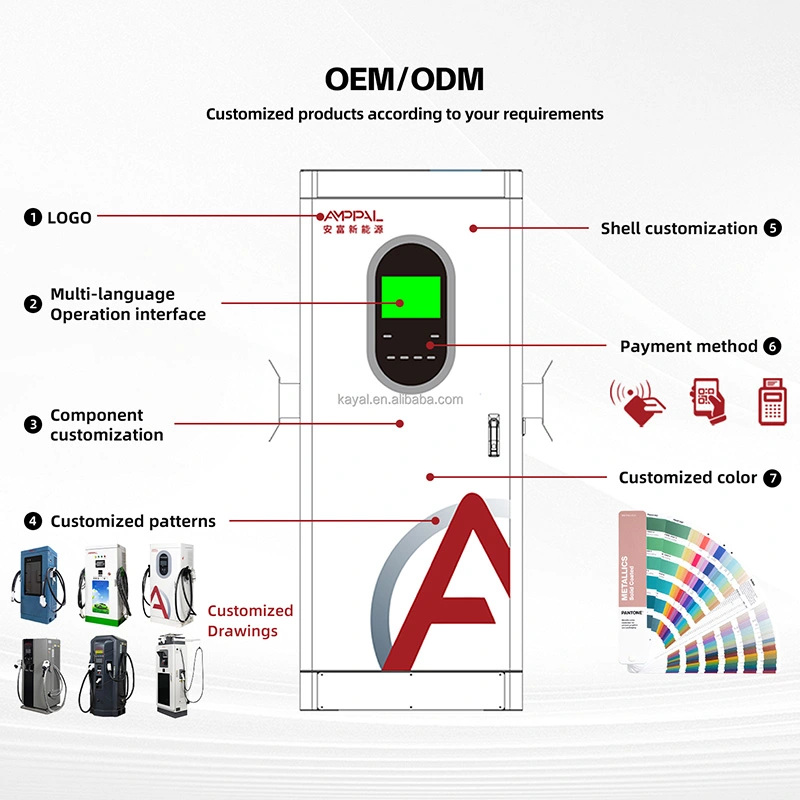

Obchodné podmienky sú v oboch identické: štandard MOQ 1 jednotka, 15-20 pracovných dní, dvojročná záruka, vlastné značky od 50 jednotiek.

Prepravka a doručenie

Stĺpiky sa dodávajú vo vzpriamenej polohe v preglejkovej prepravke s rozmermi približne 1620 × 750 × 420 mm, celková hmotnosť okolo 85 kg, s penovou ochranou na čelnej strane obrazovky a pištoľ zabalená samostatne v tej istej prepravke.

Šesť prepraviek sa zmestí do štandardnej konfigurácie exportných paliet; 20-stopový kontajner zaberie asi 48 stĺpikov a 40-stopový vysoký kocka asi 100, v závislosti od toho, či sa kotevné súpravy dodávajú s objednávkou.

Dostupné termíny sú EXW, FOB Ningbo alebo Shanghai, CIF a DDP do väčšiny európskych destinácií a destinácií v Perzskom zálive. Súpravy kotevných skrutiek a inštalačné šablóny sa dodávajú s tovarom bezplatne. Dokumentácia obsahuje faktúru, baliaci list, vyhlásenie CE, sériovú správu o skúške a výkresy základov.

Servis a spotrebný materiál

Dvojročná záruka na napájacie moduly, obrazovku, čítačky, stykače a zostavu káblov.

Nabíjacia pištoľ a kábel sa považujú za vymeniteľné v teréne; distribútor, ktorý má na sklade dve náhradné súpravy zbraní, dokáže vyriešiť najbežnejšie škody na verejnom mieste do jedného dňa.

Vzdialená diagnostika cez OCPP, ak je pripojená, vrátane stavu obrazovky a čítačky.

Náhradné diely sú odoslané do 48 hodín od potvrdenia, 3-5 pracovných dní kuriérom.

Odporúčaný servisný interval: šesť mesiacov na verejných miestach — čistenie filtra, kontrola pištole a puzdra, kontrola tesnenia, kontrola povrchu sita.

Čo sa deje na verejných stránkach

Nesprávne: inštalácia stĺpika smerom k priamemu popoludňajšiemu slnku. Vpravo: Orientujte obrazovku mimo dosahu slabého slnka alebo použite možnosť zobrazenia s vysokým jasom. Nečitateľné obrazovky generujú viac sťažností ako pomalé nabíjanie.

Nesprávne: kotvenie na tenkú povrchovú dosku. Vpravo: na dodaný výkres nalejte vhodný základ. Stĺpiky sú zrazené cúvajúcimi vozidlami a základňa túto záťaž unesie.

Nesprávne: vynechanie dorazu kolesa alebo stĺpika pred priestorom. Vpravo: hodí sa jeden. Cena je v porovnaní s náhradným stĺpcom triviálna.

Nesprávne: nálepku s QR kódom necháte vyblednúť. Vpravo: skontrolujte to pri každej návšteve servisu – vyblednutý kód QR potichu zabije každú reláciu, ktorá by sa začala telefónom.

Nesprávne: predpokladáme, že vandalizmus je hardvérový problém. Vpravo: osvetlenie a pokrytie kamery chráni verejný príspevok lepšie ako akékoľvek hodnotenie krytu.

Spätná väzba vlastníka stránky

Samospráva v severnom Grécku nainštalovala v roku 2025 štrnásť stĺpikov na štyroch mestských parkoviskách. Ich dopravný dôstojník uviedol, že najpoužívanejšou metódou štartu sa ukázala možnosť PIN, nie karta – návštevníci bez miestneho účtu jednoducho zobrali kód od obsluhy parkoviska.

Skupina hotelov v Gruzínsku s jedenástimi príspevkami v troch zariadeniach poskytla jednu spätnú väzbu, ktorá zmenila naše odporúčanie: požiadala o obmedzenie štyroch režimov nabíjania na automatický a pevný čas pre použitie hosťami, pretože ďalšie dva zmiatli ľudí. Táto konfigurácia je teraz k dispozícii ako nastavenie firmvéru.

Operátor v Uzbekistane, ktorý prevádzkuje deväť stanovíšť, poznamenal, že rozhodujúca bola úzka hĺbka 300 mm – ich priestory sú usporiadané podľa štandardu zo sovietskej éry s tesným obehom a hlbšia skriňa by pri prieskume požiarneho prístupu neuspela.

Otázky od kupujúcich

Otázka: Môže ho vodič použiť bez aplikácie alebo účtu?

A: Áno. PIN aj RFID fungujú samostatne. QR je k dispozícii tam, kde prevádzkujete platformu back-office.

Otázka: Aký základ to potrebuje?

Odpoveď: Betónová podložka podľa nášho dodaného výkresu s káblovým vstupom zospodu. Súčasťou sú kotviace skrutky a šablóna.

Otázka: Ako je viditeľná obrazovka pri dennom svetle?

Odpoveď: Štandardná obrazovka je čitateľná v tieni a nepriamom svetle. Špecifikujte možnosť vysokého jasu pre otvorené predpolia smerom k slnku.

Otázka: Ktorý zo štyroch režimov by som mal povoliť?

Odpoveď: Pre verejné stránky platí, že automatický a pevný čas pokrývajú väčšinu ovládačov. Pevná suma vyhovuje predplateným modelom. Ponuku môžete obmedziť vo firmvéri.

Otázka: Ako dlhý je nabíjací kábel?

A: 5 metrov ako štandard, ktorý dosahuje vstupy na oboch stranách zálivu. K dispozícii sú dlhšie káble, ale zvyšujú hmotnosť, ktorú musí používateľ zvládnuť.

Otázka: Stačí 20 kW na odôvodnenie verejnej tarify?

Odpoveď: Na stránkach založených na pobyte áno. Na tranzitných stránkach, kde vodiči očakávajú rýchlosť, nasledujú cenové reklamácie. Poctivo prispôsobte tarifu výkonu.

Otázka: Môžem namontovať dve zbrane?

Odpoveď: Nie na tomto modeli. Prevádzka s viacerými pištoľami začína s našimi delenými skriňami.

Otázka: Aká je dodacia lehota?

A: štandardne 15-20 pracovných dní; 25-30 pre vlastnú farbu, grafiku obrazovky alebo obmedzenú zostavu firmvéru. MOQ 1 štandardná jednotka, 50 pre značku.
