40 kW komerčná integrovaná nabíjacia stanica DC EV pre verejné parkovisko

Čo je táto nabíjačka a kde má žiť

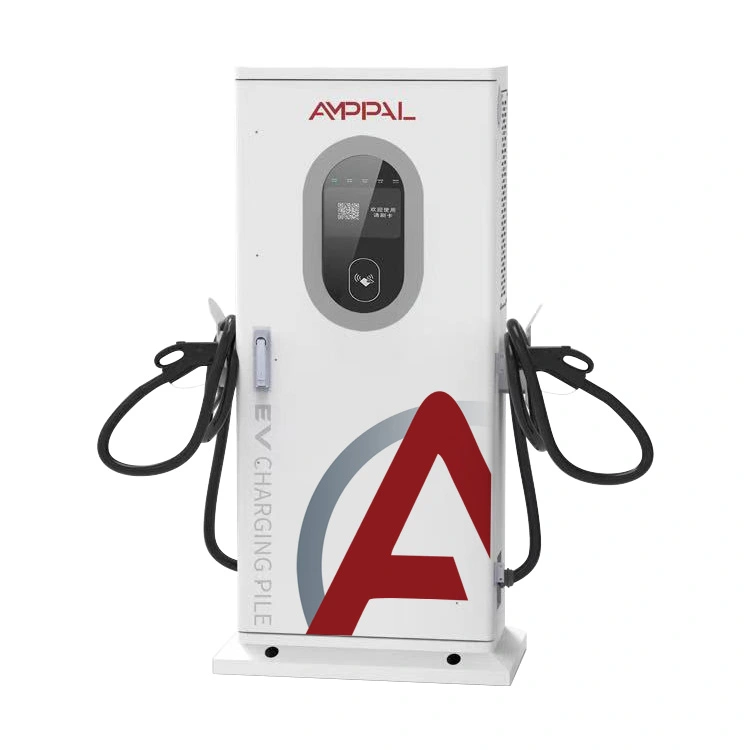

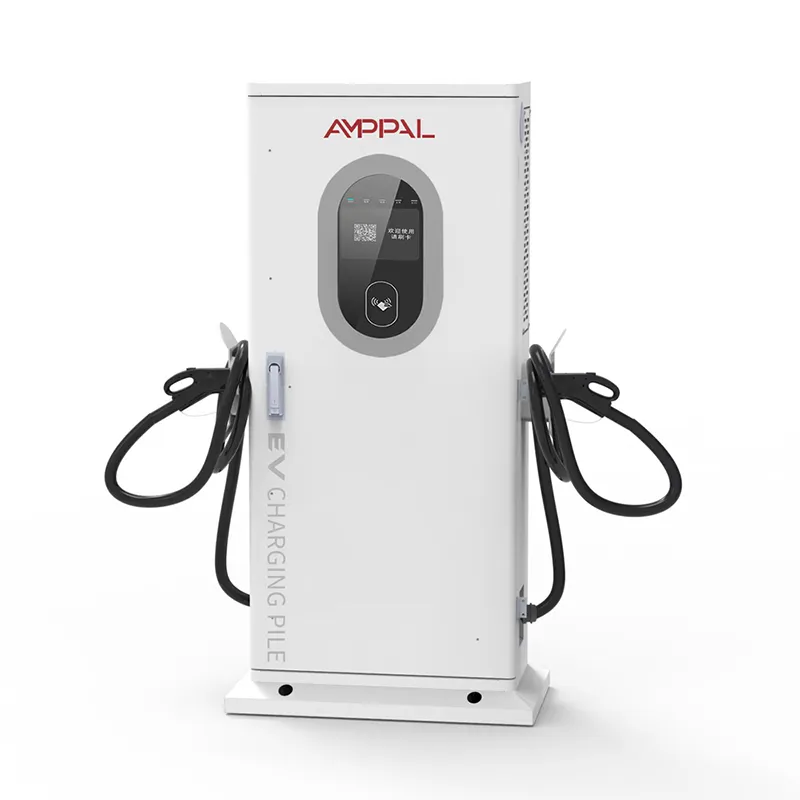

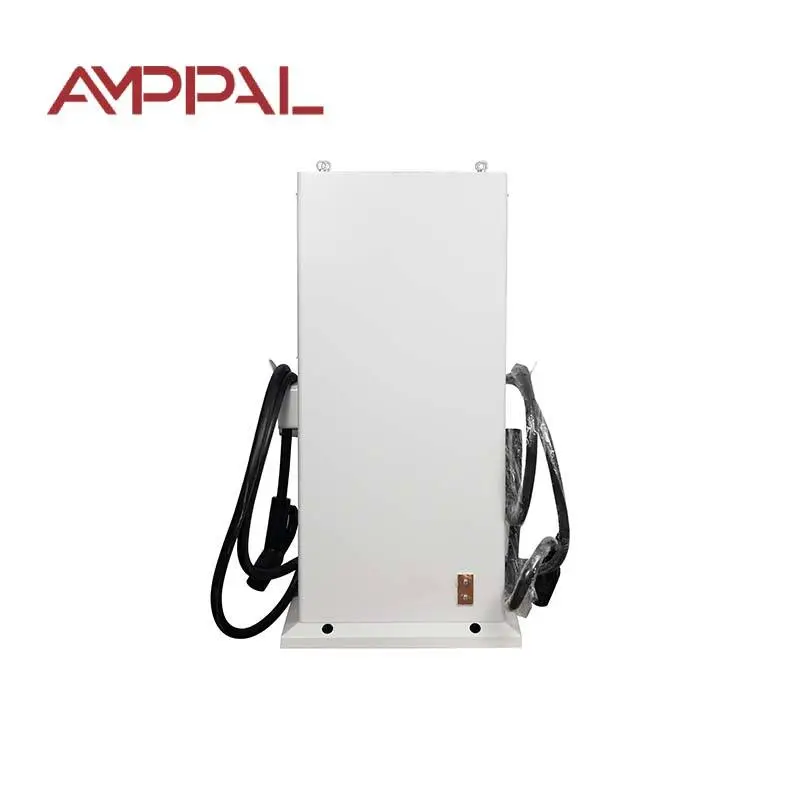

Slaný vzduch, púštne teplo, mrazivé noci – prostredia, ktoré zabíjajú lacné nabíjačky, sú presne tam, kde bol AF-DC-040-Y-B-O-3/4/5-H navrhnutý tak, aby zostal nažive. Je to stojaca integrovaná jednosmerná rýchlonabíjačka v skrini s rozmermi 1517 x 650 x 300 mm so základňou, s výkonom 40 kW naprieč 200-1000 V DC až do 100 A pri AC380 V +/- 15 %.

Nikto nekupuje 40kW jednotku, pretože je okúzľujúca. Zahŕňa pracovný deň skutočných zákazníkov – taxíkov, dodávok, cestujúcich do práce – bez toho, aby platili za energiu, ktorú nikdy nevyužijú. Rozhodujúcou otázkou nie je cena nálepky.

Prečo táto jednotka stojí menej ako 5 rokov

Oceľová skriňa s práškovým nástrekom IP54: prachotesná a odolná voči striekajúcej vode, takže pobrežná soľ a cestná špina napadajú lak namiesto elektroniky.

Jednotka zvláda zimu -25 °C a leto +50 °C, pričom sa plynule znižuje výkon namiesto vyhasínania – logika chráni moduly.

96-hodinové testovanie soľným postrekom na vzorke z každej výrobnej šarže – rovnaký štandard, aký sa používa pre vybavenie námornej kvality.

Opotrebiteľné diely – pištoľ, ventilátory, filter, sito – sú zásuvné moduly, ktoré môže miestny elektrikár vymeniť na mieste.

Náhradné diely sú na sklade 8+ rokov a diely, ktoré sa opotrebúvajú, sú lacné, nie drahé.

Špičková účinnosť 95 % a logika pohotovostného režimu: jednotka sediaca medzi reláciami spotrebúva približne toľko ako niekoľko LED žiaroviek.

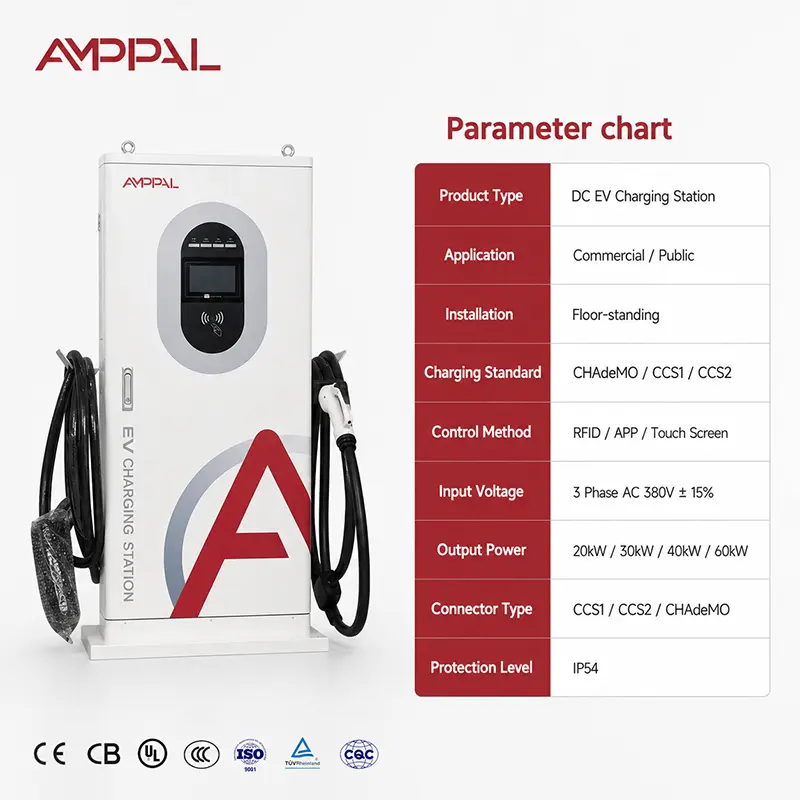

Technické špecifikácie - 40 kW Model AF-DC-040-Y-B-O-3/4/5-H

Kde má 40 kW zmysel - Päť skutočných miest

Pobrežné čerpacie stanice v okruhu 500 m od morskej vody – príbeh soľnej hmly je tu najdôležitejší a práškový náter si svoje náklady zarobil už v roku dva.

Púštne diaľnice v Perzskom zálive, kde popoludňajšie teploty prekračujú 60 °C a dve letá prežijú iba jednotky s vysokou teplotou.

Horské priesmyky a chladiarenské sklady až do -25 C – jednotka začína tam, kde uviaznu tenšie konštrukcie.

Letisko a hotelový servis, kde autá stoja 2-6 hodín a 40 kW nabije väčšinu batérií bez úplného rýchleho nabíjania.

Priemyselné parky s dodávkami a autami zamestnancov – jedna 40kW jednotka udržuje skromný vozový park v pohybe bez modernizácie transformátora.

Ako to dizajn udržuje nažive

Teplo je skutočný nepriateľ. Vzduch vstupuje nízko na prednej strane, prechádza cez výkonové moduly a vystupuje hore - priama komínová cesta, ktorá funguje aj pri stene. Riadiaca doska nepretržite sleduje teplotu modulu; ak sa skrinka zahreje, nabíjačka sa plynule zníži, namiesto toho, aby spadla.

Kryt vykonáva druhú polovicu práce. Práškový náter je zapečený, nie striekaný za mokra, takže odoláva trieskam, ktoré spôsobujú kamióny a vozíky so štrkom. Tesnenia okolo obrazovky a dverí sú stlačené, nie prilepené, a preto si po rokoch otvárania drží krytie IP54.

Po tretie, opotrebiteľné diely sú lacné diely. Ventilátor, filter alebo sito stoja zlomok novej nabíjačky a jedna malá škatuľka náhradných dielov udrží dve alebo tri jednotky zdravé - žiadne cesty do servisného strediska.

Certifikáty, testy a evidencia šarží

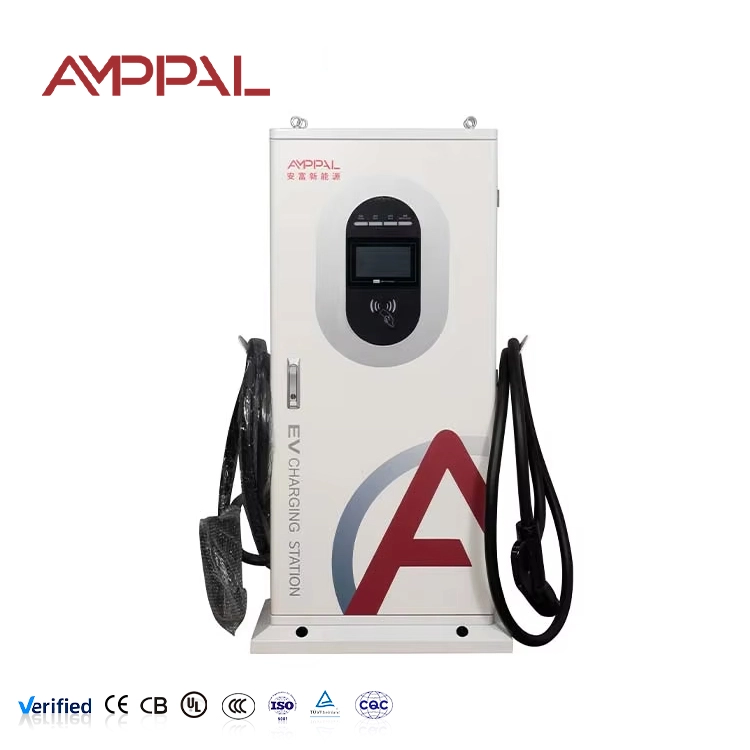

Certifikáty, ktoré môžete odovzdať do výberového konania: CE, TUV, CB, plus CCC na domácom trhu a UL na požiadanie pre Severnú Ameriku.

IP54 je overené vnútropodnikovým testovaním prachu a striekania, nie je predpokladané z údajového listu.

Soľný sprej beží 96 hodín na každej vzorke šarže - zachytáva zlý povlak skôr, ako sa dostane na pobrežie.

Každá jednotka vykoná studený štart -25 °C a 24-hodinový chod pri plnom zaťažení pri teplote okolia 40 °C, pričom teplotný záznam sa uchováva na jednotku.

Certifikát o kalibrácii glukomera sa dodáva s jednotkou, takže vaša prvá faktúra vodiča spočíva na overenom údaji.

Od oceľovej cievky po nabíjačku Crated: 8 krokov

Rezanie a skladanie prebieha na CNC dierovacích a laserových linkách zdieľaných s robotickými bunkami FANUC a TRUMPF.

Práškový náter sa vytvrdí, potom vzorky z rovnakej šarže vstúpia do 96-hodinovej komory so soľným sprejom.

AC a DC sekcie sú zostavené na samostatných linkách, takže nástroje sa medzi nimi nikdy nekrížia.

Zapojenie sa riadi zdokumentovaným harmonogramom krútiaceho momentu - každý výstupok je utiahnutý na určitý počet, nie na dotyk.

Nasledujú testy ochrany: prehriatie, prepätie a zemná porucha, pričom každý z nich je zámerne spustený na zariadení.

Jednotka prežije studený štart -25 °C, potom 24-hodinový chod pri plnom zaťažení pri 40 °C so zaznamenanou tepelnou teplotou.

Kontrolujú sa tesnenia, tesnenia dverí a káblové priechodky; test IP54 postriekaním vodou sa vykonáva zo šiestich smerov.

Je vystavený kalibračný certifikát a jednotka je pripravená na prepravu.

Sprievodca dimenzovaním: Je pre vás 40 kW tým správnym ťahúňom?

Vyberte si 40 kW, keď vaši zákazníci zostanú 30 – 90 minút a váš web je vonku, odkrytý alebo oboje. Je to sladké miesto pre stanovištia taxíkov, predajne, hotelové nádvoria a depá, kde 30 kW pôsobí pomaly a 60 kW dodáva energiu, ktorú nikto nepoužíva. Hodí sa aj pre väčšinu existujúcich 380V prípojok, čím je stavebné práce malé.

Teraz úprimná časť. Ak sa každá relácia musí skončiť za menej ako 30 minút, 40 kW je nesprávny nástroj – prejdite na 60 kW alebo viac. Ak je vaša lokalita čistá krytá garáž bez počasia, platíte za IP54 a soľný sprej, ktoré nepotrebujete; nástenná vnútorná jednotka stojí menej. A ak bežíte 20-hodinové dni pri plnom zaťažení, kúpte si súpravu rozšírených náhradných dielov od prvého dňa – pištoľ a ventilátory sú opotrebiteľné položky, bodka.

Nákup priamo z továrne Yueqing

Od platby po odoslanie: 3-5 pracovných dní pre vzorky, 15-20 pre plnú nádobu.

Vzorka MOQ je jedna jednotka; cena kontajnera začína na 10 jednotkách a zmiešané modely zdieľajú kontajner.

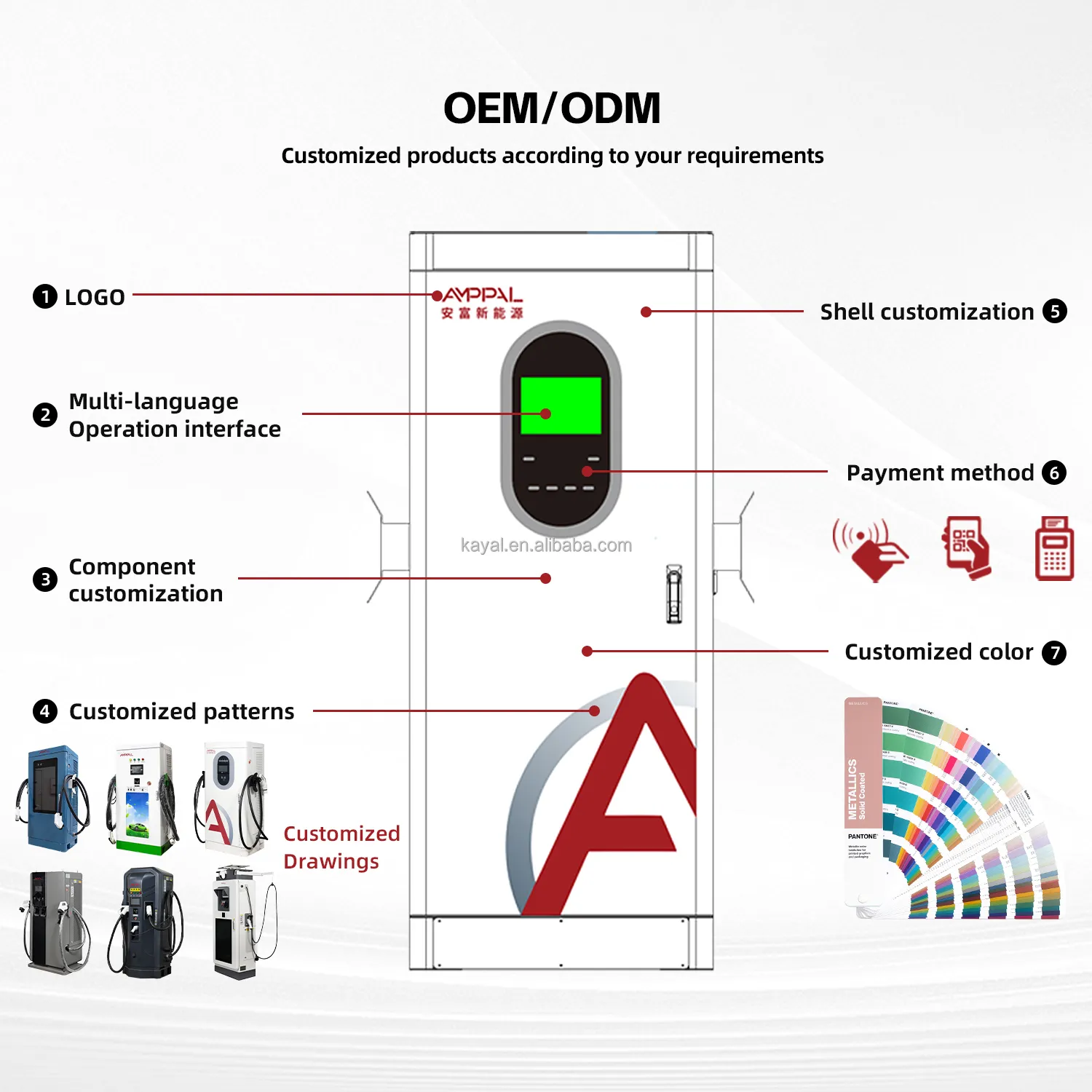

OEM a prispôsobenie: logo, farba skrinky, integrácia platieb a štítky napájania podľa vašej špecifikácie.

Papierovanie zahŕňa faktúru, baliaci list, nákladný list, certifikáty CE/TUV a protokoly o skúškach, ako aj vyhlásenie o zhode EÚ pre objednávky smerujúce do Európy.

AMPPAL dodal od roku 2014 viac ako 1 milión jednotiek a prevádzkuje viac ako 200 staníc s vlastným vybavením – stojíme za zariadením, ktoré denne používame.

Ako sa jednotky vyrábajú a odosielajú

Prepravka zodpovedá pôdorysu jednotky: drevený rám na štvorstrannej paletovej základni s penovými rohovými blokmi, utesnenými proti vlhkosti pre oceánsku nohu. Kábel pištole je zvinutý a pripevnený, takže konektor pri zaťažení nikdy nevisí.

Jedna prepravka na paletovú pozíciu. 20-stopový kontajner nesie asi 10 jednotiek, 40-stopový vysoký kocka asi 24 zmiešaných s nástennými modelmi. Každý kontajner je odfotený pred zatvorením dverí.

Obchodné podmienky sú EXW Yueqing, FOB Ningbo alebo CIF doručené do vášho prístavu. Pre európske objednávky je priložené vyhlásenie o zhode EÚ.

Náhradné diely, opravy a prevádzkové náklady

Dvojročné obdobie zahŕňa výkonové moduly, ovládač, obrazovku a chladiaci systém. Rozpočet nad rámec toho: ventilátor nastavený okolo roku tri, zostava zbraní okolo roku štyri na rušnom mieste.

Náhradné diely zostávajú na sklade 8+ rokov – obrazovky, pištole, ventilátory, filtre, ovládacie dosky – a väčšina odchádza do týždňa.

Vzdialené aktualizácie firmvéru a podpora konfigurácie OCPP 1.6/2.0, zodpovedané do jedného pracovného dňa e-mailom alebo WhatsApp.

Naša rada pre údržbu: každý mesiac čistite sací filter na prašných alebo pobrežných miestach, opláchnite soľ zo skrine v blízkosti mora, každoročne uťahujte spoje.

Požiadajte o cenovú ponuku košíka náhradných dielov na päť rokov: ventilátory, filtre, jedno sito, jedna zostava pištole – rozpočet máte raz, nie vždy, keď niečo zlyhá.

Chyby polí, ktoré vidíme (nesprávne / vpravo)

Nesprávne: preskakovanie uzemňovacej tyče, pretože jednotka vyzerá dobre izolovaná. Vpravo: nainštalujte správne uzemnenie PE podľa návodu; prepäťová ochrana funguje iba vtedy, keď je zemná cesta skutočná.

Nesprávne: nechať kábel ťahať po asfalte, kde prechádzajú vysokozdvižné vozíky. Vpravo: použite hák na kábel alebo malý stojan a kontrolujte plášť mesačne; prestrihnutá bunda sa neskôr stane opravou so stratou záruky.

Nesprávne: tlakové umývanie skrinky pri otvorených dvierkach alebo zasunutých konektoroch. Správne: Umývajte so zamknutou jednotkou a zatvorenými krytmi, potom opláchnite čistou vodou na pobrežných miestach, aby ste odstránili soľný film.

Nesprávne: zablokovanie horného výfuku vývesným štítom alebo policou. Vpravo: hornú časť nechajte čistú – prúdenie vzduchu z komína je celá stratégia chladenia.

Nesprávne: ponechanie prasknutej obrazovky v prevádzke niekoľko týždňov. Vpravo: Výmena modulu obrazovky za približne 15 minút; prasknutá obrazovka prepúšťa vlhkosť do dutiny HMI.

Spätná väzba operátora z terénu

Distribútor paliva v Splite v Chorvátsku (september 2025) prevádzkuje tri bloky 40 m od Jadranu. Jeho verdikt: práškový náter vyzerá stále ako nový aj po dvoch zimách posypovej soli, kde jeho predchádzajúca značka zhrdzavela pod tesnením dverí za osem mesiacov. Jeho spravodlivá sťažnosť - tesnenie dverí sa ťažko zatvára, keď je nové; po niekoľkých týždňoch zmäkne a teraz ho predmazávame vo výrobe.

Banský dodávateľ v Karagande v Kazachstane (december 2025) nabíja vozidlá na mieste až na -22 C. Jednotky sa spúšťajú a nabíjajú bez predohrevu, čo jeho elektrikára v tejto cenovej hladine prekvapilo. Jeho poznámka pre nás: dotyková obrazovka je pri teplote nižšej ako -15 °C pomalá, takže nočné relácie naplánuje na pevný čas a deň si ponechá na manuálne použitie.

Majiteľ hotela v Dubaji v Spojených arabských emirátoch (marec 2026) porovnáva faktúry, nie hárky so špecifikáciami: jedna 40kW jednotka plus náhradná obrazovka a pištoľ ho stáli zhruba o 18 % menej za dva roky ako jeho predchádzajúce dve lacnejšie jednotky, ktoré zlyhali v horúčavách a zjedli úspory v logistike opráv. Jeho reptanie: filter potrebuje mesačné čistenie v prachu z Perzského zálivu, takže si kupuje filtre v škatuliach po desiatich.

FAQ – Trvanlivosť, náhradné diely a prevádzkové náklady

Otázka: Čo presne zaručuje IP54 v praxi?

A: Prachotesné vnútorné časti a ochrana pred striekajúcou vodou z akéhokoľvek smeru - dážď, sprej z hadice, morský sprej. Nie je ponorný; udržujte základňu bez stojatej vody.

Otázka: Ako dlho trvá test soľného spreja a prečo na tom záleží?

Odpoveď: 96 hodín na vzorku z každej šarže. Jedna hodina sa približuje týždňom pobrežnej expozície, ktorá zachytáva slabú vrstvu pred odoslaním.

Otázka: Bude jednotka pokračovať v nabíjaní pri teplote +50 C?

Odpoveď: Áno, ale výstup sa môže progresívne znížiť nad približne 45 C, aby sa chránili moduly - relácia pokračuje pri zníženom výkone a nie sa zastaví.

Otázka: Ktoré časti sa skutočne opotrebúvajú a koľko stoja?

Odpoveď: Ventilátory, filter, zostava pištole a sito sú bežné položky opotrebovania - zásuvné moduly skladované viac ako 8 rokov. Požiadajte o cenovú ponuku košíka náhradných dielov na päť rokov.

Otázka: Vzťahuje sa 2-ročná záruka na zbraň a obrazovku?

Odpoveď: Výrobné chyby sú pokryté; fyzické poškodenie v dôsledku nesprávneho používania alebo vandalizmu nie je. Preto odporúčame ponechať si na mieste jednu náhradnú pištoľ a clonu.

Otázka: Ako často by sa mal filter čistiť?

Odpoveď: Normálne každé 1-3 mesiace, mesačne na prašných alebo pobrežných miestach. Zanesený filter zvyšuje teplotu a ticho znižuje účinnosť.

Otázka: Môžem túto jednotku spustiť vo vnútri?

Odpoveď: Áno, ale zaplatili by ste za vonkajšie vytvrdzovanie, ktoré nepotrebujete; naše nástenné interiérové ​​modely stoja menej.

Otázka: Je 96-hodinový výsledok soľného postreku k dispozícii pre moju projektovú súťaž?

Odpoveď: Áno – protokoly o skúškach šarže sa vydávajú spolu so zásielkou a na požiadanie ich môžeme poskytnúť ako dokumentáciu pre súťaž.
