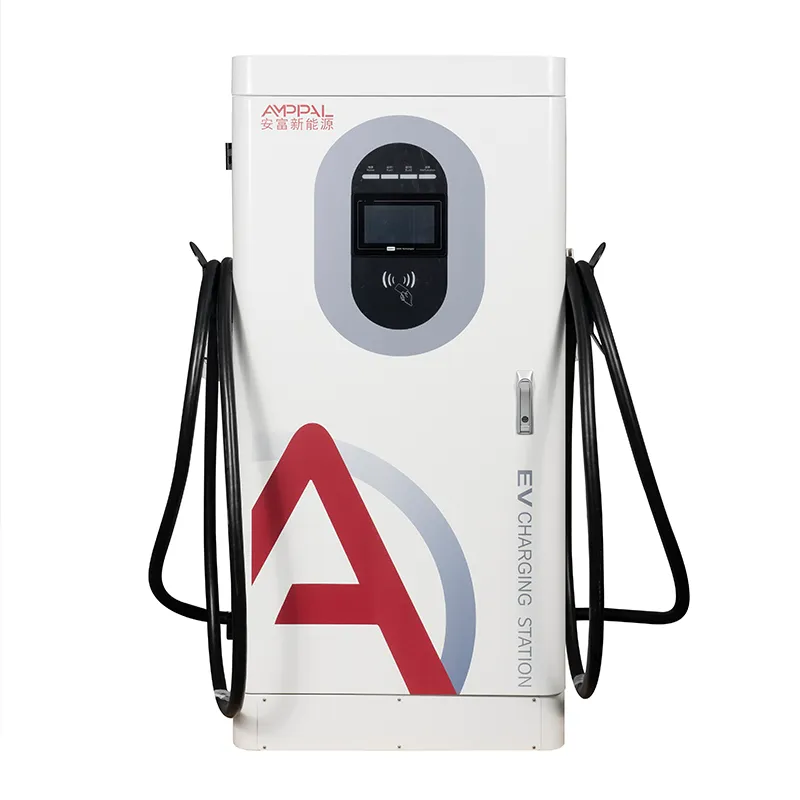

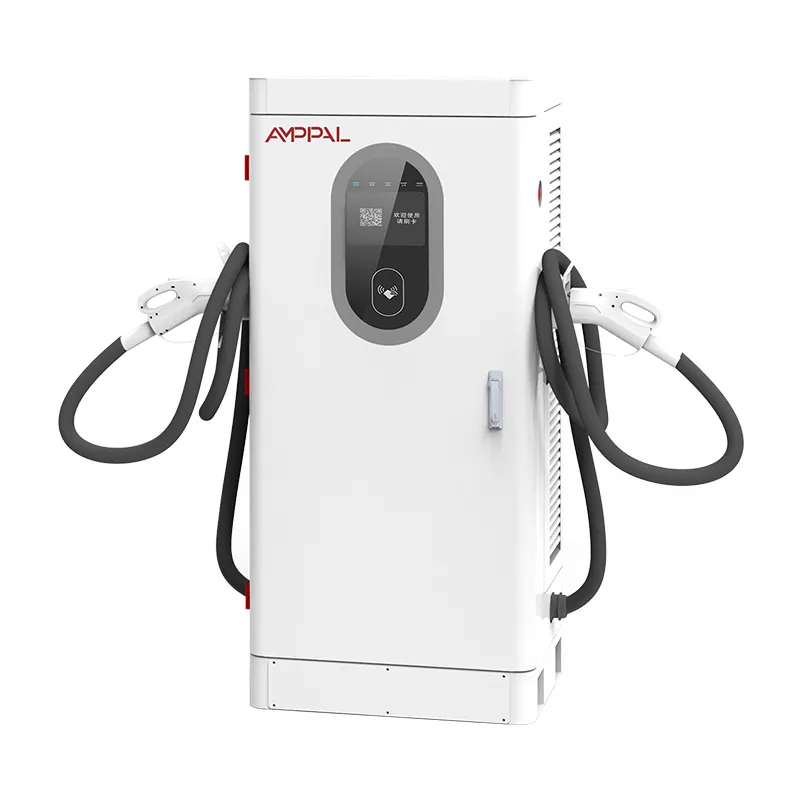

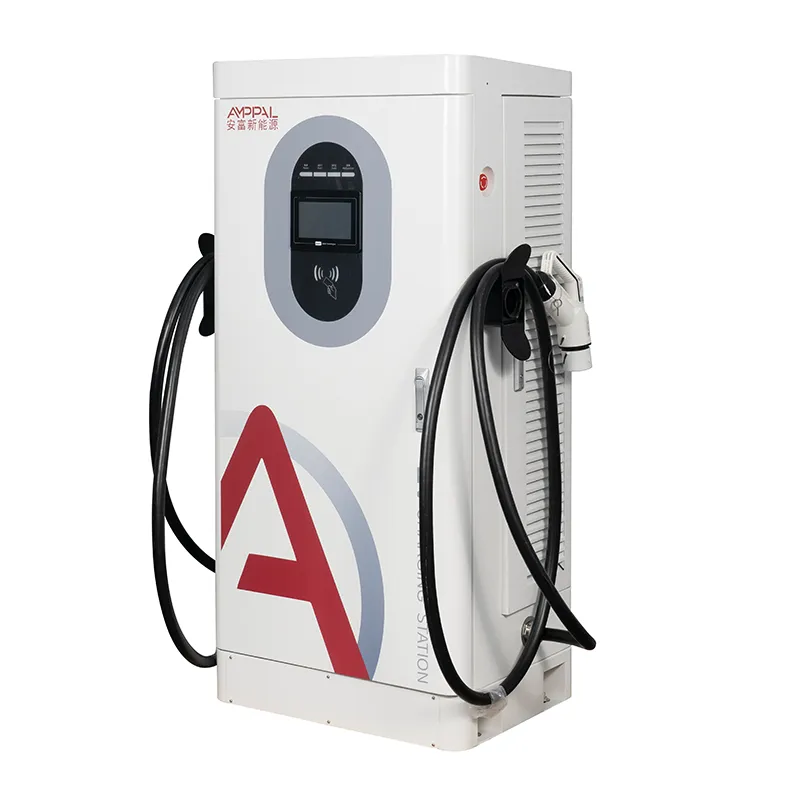

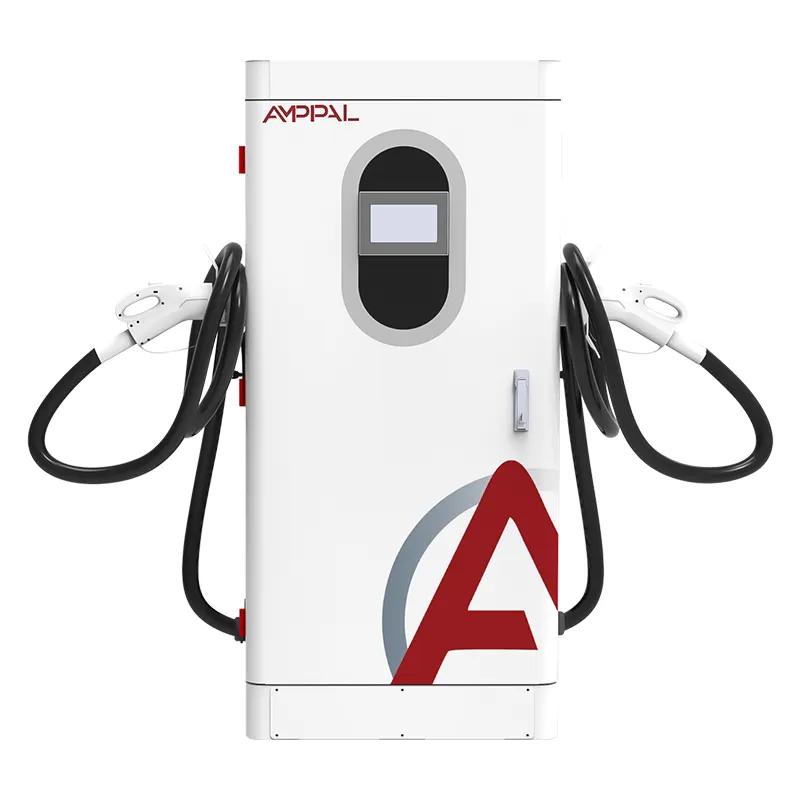

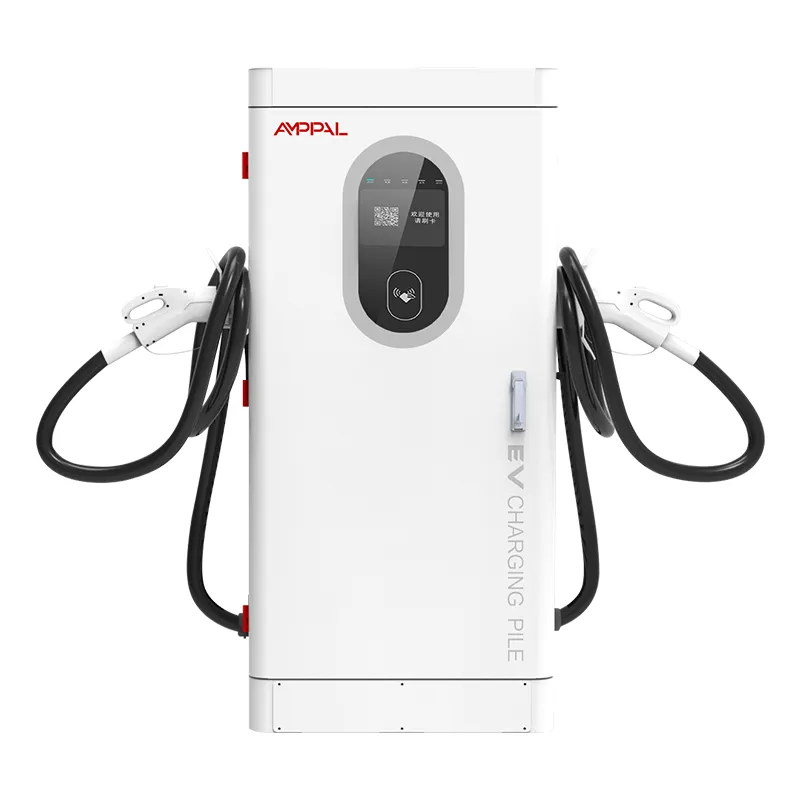

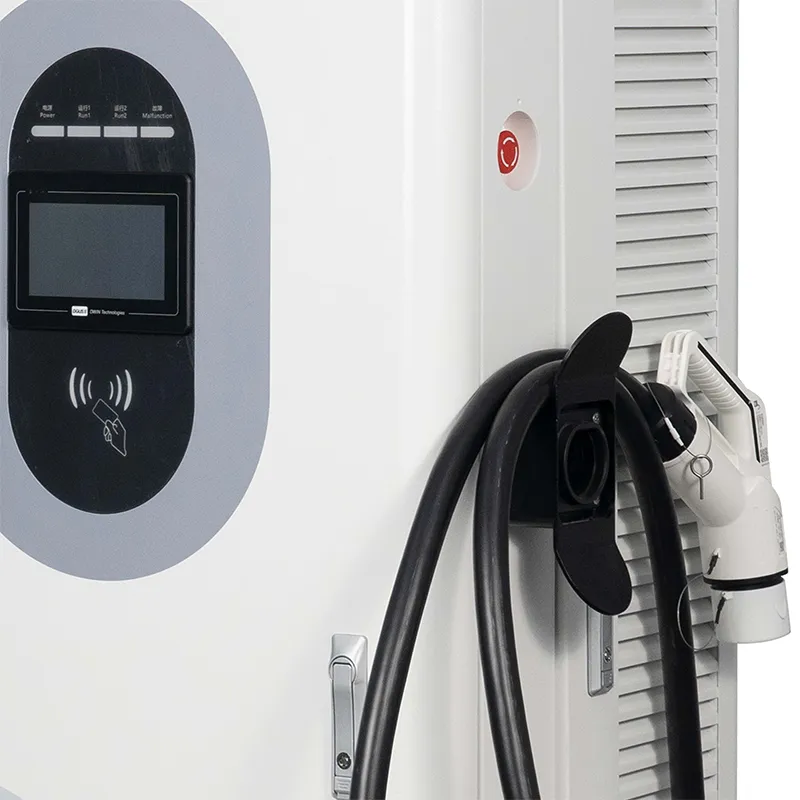

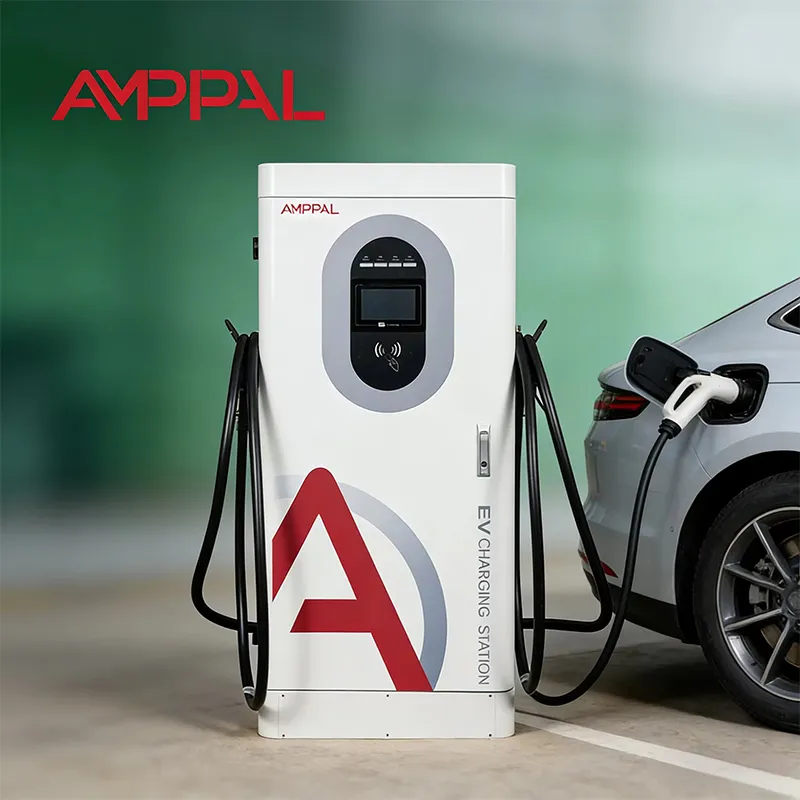

80kW vysokoúčinná integrovaná rýchlonabíjačka jednosmerného prúdu pre komerčné flotily elektrických vozidiel

Nabíjačka s výkonom 80 kW, ktorá zaobchádza s vaším transformátorom ako s nájomcom

Každá kilowatthodina, ktorú táto nabíjačka odoberie z transformátora vašej lokality, prichádza ako čistý, dobre fungujúci striedavý prúd – to je technické rozhodnutie stojace za AF-DC-80-Y-B-O-4-H, a preto táto integrovaná rýchlonabíjačka jednosmerného prúdu s výkonom 80 kW patrí skôr na kontrolný zoznam úžitkovej kvality než na hon za výhodnú cenu. Účiník je ≥ 0,99 a celkové harmonické skreslenie zostáva ≤ 5 %, čo sú čísla, ktoré len zriedka vidíte pri lacnom dovoze.

Prečo na tom záleží na papieri? Transformátor napájajúci nabíjačku so zlým účinníkom prenáša extra jalový prúd, je teplejší a váš účet za elektrinu môže zahŕňať poplatky za reaktívnu energiu, na ktoré vás nikto nevaroval.

Skriňa je 1620 x 750 x 560 mm, menovitý výkon 80 kW, výkon 200-1000VDC s konštantným výkonom od 300 do 1000V. Staviame ho v Yueqing, Zhejiang, kde kódy siete berú kvalitu energie vážne. Táto stránka vysvetľuje, čo čísla znamenajú pre vašu operáciu.

Päť spôsobov, ako vstup PF ≥0,99 platí sám za seba

Žiadne sankcie za jalový výkon: pri PF ≥0,99 vyzerá nabíjačka ako odporová záťaž merača, takže spoločnosti, ktoré účtujú kVA alebo jalovú energiu, vám nemajú za čo účtovať.

THD ≤5 % udržuje zdieľané transformátory chladné: harmonické prúdy, ktoré by cirkulovali v transformátore a neutrálnom vedení, sú znížené na zlomok toho, čo produkujú nabíjačky nižšej triedy.

Jednoduchšie schvaľovanie sieťového pripojenia: mnohé spoločnosti vyžadujú deklaráciu harmonických a účinníka pre DC inštalácie; naše testovacie správy sa týkajú oboch pri plnom zaťažení.

Prevádzka priateľská k susedom: hotel alebo kancelária zdieľajúca podávač neuvidí blikajúce svetlá ani resetovanie elektroniky pri spustení nabíjania.

Dlhšia životnosť zariadenia na mieste: menší jalový prúd a menej harmonických znamená, že transformátor, kabeláž a rozvádzač bežia chladnejšie a starnú pomalšie.

Špičková účinnosť 95 % navyše: rovnaký výkonový stupeň SiC, ktorý čistí vstup, tiež plytvá menej energiou ako teplom.

Technické špecifikácie

Stránky, kde vás harmonicky dostanú do problémov

Obchodné parky v Nemecku a Francúzsku, kde jeden spoločný 630 kVA transformátor napája kancelárie, CNC stroje a nabíjačky na jednej prípojnici.

Hotely v Turecku a Grécku, kde sa hostia sťažujú na blikajúce svetlá, ak sa nabíjačka nesprávne správa na rovnakom podávači ako kuchyňa.

Vo vozových depách v Spojenom kráľovstve a Holandsku je prevádzkovaných 8 až 20 nabíjačiek, kde je skutočným rizikom harmonická akumulácia v mnohých jednotkách.

Strechy nákupných centier v Spojených arabských emirátoch a Saudskej Arábii, kde elektrotechnický tím kontroluje každý profil zaťaženia pred podpísaním nájomnej zmluvy.

Mestské garáže v Mexiku a Brazílii, kde spoločnosť kontroluje kvalitu elektrickej energie pred schválením obchodnej tarify.

Vnútri výkonového stupňa: PFC, harmonické a záťažová banka

Usmerňovač DC nabíjačky konvertuje striedavý prúd na jednosmerný a naivný usmerňovač odoberá prúd iba v úzkych impulzoch v blízkosti napäťovej špičky. Tieto impulzy sú harmonické - prúd pri 250 Hz, 350 Hz, 450 Hz a viac - nerobia žiadnu užitočnú prácu. AF-DC-80-Y-B-O-4-H využíva aktívny front-end (PFC), ktorý tvaruje vstupný prúd do hladkej sínusovej vlny vo fáze s napätím.

Druhý stupeň premení tento čistý jednosmerný prúd na 200-1000V jednosmerného prúdu, ktoré vozidlo chce, konštantný výkon od 300 do 1000 V. Nákladné vozidlo s napätím 800 V a sedan s napätím 400 V sa v plochej časti krivky nabíjania približujú k menovitému výkonu 80 kW.

Správanie si môžete overiť sami: naše testovacie správy uvádzajú THD a PF pri zaťažení 25 %, 50 %, 75 % a 100 %, pretože nabíjačka, ktorá vyzerá čistá len pri nečinnosti, je bezcenná. Pošlite nám jednoriadkový diagram lokality a transformátor kVA a naši inžinieri odhadnú vplyv zaťaženia – zvyčajne do jedného dňa.

Certifikáty a testovacie body za nimi

Držíme UL, CE, CB, TUV a CCC; požiadajte a my vám pošleme e-mailom zodpovedajúce súbory certifikátov pre túto jednotku.

Každá dávka sa napaľuje počas 48 hodín pri plnom zaťažení, pričom sa zaznamenávajú teploty medzi modulmi, konektormi a induktormi PFC.

Kvalita energie sa overuje pre každú dávku na kalibrovanej záťažovej banke, pričom PF a THD sú zachytené v štyroch záťažových bodoch.

Bezpečnostná súprava (13 funkcií) spĺňa normy EN IEC 61851-1:2019 a 61851-23:2014.

Skrine majú overenie IP54, so soľnými vzorkami po dobu 96 hodín; prevádzkové pásmo je od -25C do +50C.

Od plechu k nakladacej banke: Výrobný chodník

Fáza 1: Oceľový plech je pred práškovým lakovaním rezaný laserom, dierovaný a ohýbaný na linkách spojených FANUC.

Fáza 2: vzorka z každej poťahovacej šarže vstupuje do soľnej rozprašovacej komory, zatiaľ čo výroba pokračuje.

Stupeň 3: vstupné stupne a PFC dosky postavené na AC linke; výkonové moduly na jednosmernom vedení - samostatné stanice.

Fáza 4: Vstupná kontrola modulov SiC, EMI filtrov, konektorov a meracích komponentov.

Fáza 5: ručné zapojenie s krútiacim momentom ovládanými svorkami a vizuálna kontrola každého spoja.

Fáza 6: po dobu 48 hodín pri teplote okolia 40 °C sa PF, THD, účinnosť a stabilita komunikácie zaznamenávajú minútu po minúte.

Fáza 7: Flash firmvéru, test OCPP 1.6j proti nášmu serveru, potom záverečná kontrola kvality napájania v záťažovej banke.

8. fáza: balenie a paletizácia; fotografie pred odoslaním pristanú vo vašej schránke pred naložením kontajnera.

Kontrola súladu: Je táto skrinka vhodná?

Vyberte si AF-DC-80-Y-B-O-4-H, keď vaše pracovisko zdieľa transformátor s inými záťažami, vaša elektráreň požaduje vyhlásenie o kvalite napájania alebo inštalujete niekoľko jednotiek, ktorých harmonické by sa hromadili. Ak váš správca nehnuteľnosti už označil účinník v predchádzajúcom projekte, tento model túto konverzáciu ukončí.

Táto nabíjačka nie je pre vás, ak má stránka vyhradený transformátor s veľkorysou svetlou výškou, vaša sieť nikdy nekontroluje harmonické a chcete jednoducho najlacnejšiu 80kW skrinku, ktorá nabíja autá. Je to tiež nesprávna voľba, ak potrebujete menej ako 30-minútové sedenie pre 800V taxíky; zvýšiť na 120 kW alebo 160 kW.

Nie ste si istí? Pošlite jednoriadkový diagram a menovitý výkon transformátora. Vypočítame harmonickú výšku a úprimne vám povieme, či sa do vášho podávača hodí jedna, dve alebo šesť jednotiek bez upgradu.

Obchodovanie s továrňou poráža Rokovanie s maklérom

Vaše technické otázky týkajúce sa dizajnu PFC a kódov mriežky smerujú priamo našim inžinierom v Yueqing, nie prostredníctvom doručenej pošty predajcu.

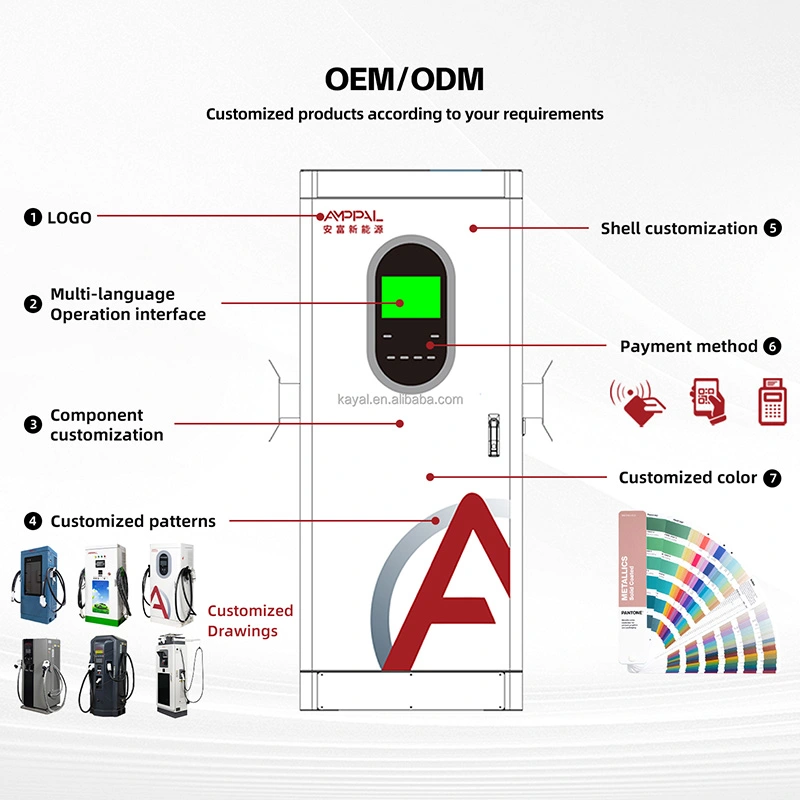

OEM/ODM z jedného závodu: vlastná farba, logo, predvolené nastavenia firmvéru a vaša vlastná konfigurácia backendu, všetko vykonané vo výrobe.

Skladové zásoby opúšťajú 15-20 pracovných dní; prispôsobené objednávky trvajú približne o 7-10 dní dlhšie.

Skúšobné objednávky prijaté od 1 jednotky pre nové trhy; cena kontajnera pre 10+ jednotiek.

Záručné diely lietajú spoločnosťou DHL/FedEx do 48 hodín od schválenej reklamácie; vzdialená diagnostika prebieha cez pripojenie OCPP.

Debny, kontajnery a colné doklady

Každá prepravka obsahuje správu o kvalite napájania šarže, ako aj jednotku - súbor, ktorý môže chcieť váš colný maklér a kontrolór služieb. Skriňa váži približne 300 kg; preglejkové puzdro pridáva 60-80 kg a 10-14 prepraviek sa zmestí do 40HQ kontajnera.

Platí FOB Ningbo alebo Shanghai, pokiaľ neuprednostňujete CIF, CFR alebo DDP. Pred balením je vystavený paletový diagram, aby bolo možné vozidlo vopred rezervovať.

Dokumenty dodané s objednávkou: obchodná faktúra, baliaci list, osvedčenie o pôvode, súbory CE/TUV a správa PF/THD.

Podmienky poskytovania služieb: Čo v skutočnosti pokrývajú dva roky

Dvojročné obdobie naprieč modulmi, regulátorom a fázou filtrovania. Sekcia PFC je časť, ktorá ticho degraduje na lacných jednotkách; tá naša je výslovne pokrytá.

Potvrdené reklamácie posielajú náhradné diely kuriérovi do 48 hodín - zvyčajne 3-5 pracovných dní v celej Európe.

Aktualizácie firmvéru a parametrov sa posielajú na diaľku cez OCPP – väčšina problémov si nikdy nevyžaduje návštevu lokality.

Prvé inštalácie dostanú videohovor o uvedení do prevádzky - uzemnenie, zapojenie a párovanie backendu sa skontroluje naživo.

Odporúčaná rutina: filtre sa čistia každých 6 mesiacov, svorky sa každoročne doťahujú a vstupná krivka sa znova kontroluje, keď sa k prípojnici pripojí nová záťaž.

Poznámky k inštalácii: Nesprávne vs

Nesprávne: Pristátie tejto nabíjačky na podávači, ktorý je už ťažký s harmonickými motormi, potom obviňovať jednotku z problémov na mieste. Vpravo: najprv zmerajte prichádzajúci priebeh; naši inžinieri interpretujú záznam a v prípade potreby zmiernia veľkosť.

Nesprávne: Predpokladajme, že nulový vodič nikdy neprenáša prúd na trojfázovom napájaní. Vpravo: THD ≤5% udržuje neutrálne zaťaženie nízke, ale AC vstup musí byť stále zapojený podľa návodu - 4-žilový alebo 5-žilový podľa špecifikácie.

Nesprávne: Spustenie jednotky z malého generátora bez kontroly kapacity. Vpravo: generátor napájajúci tento vstup PFC potrebuje stabilné napätie a frekvenciu; potvrďte, že je dimenzovaný na náraz a nepretržité zaťaženie.

Nesprávne: Vynechanie ročnej kontroly krútiaceho momentu, pretože jednotka nikdy nevypne. Vpravo: uvoľnený terminál pod 80 kW sa pomaly zahrieva; 15-minútová kontrola je lacnejšia ako roztavené uško.

Nesprávne: Veriť PF ≥0,99 vám umožní ignorovať iné načítania stránok. Vpravo: nabíjačka je čistá, ale transformátor stále slúži na všetko ostatné na prípojnici.

Príbehy operátorov: Čo pre nich urobili čísla

Logistický park v Holandsku nainštaloval v októbri 2025 šesť jednotiek AF-DC-80-Y-B-O-4-H na zdieľaný transformátor s výkonom 630 kVA, ktorý napája aj chladiareň. Ich konzultant nameral THD v bode spoločného spojenia: 4,9 % so šiestimi spustenými nabíjačkami oproti 11 % s dvomi lacnejšími jednotkami, ktoré vyskúšali. Ich sťažnosť: pánty dverí sú vzhľadom na hmotnosť dverí ľahké.

Hotelová sieť v Turecku vybavila štyri jednotky v Bodrume a Antalyi. Ich aplikácia na pripojenie k sieti prešla bez harmonickej štúdie, pretože boli pripojené protokoly o testoch. Prevádzkový manažér poznamenáva, že hluk ventilátora 65 dB je v noci počuteľný z terasy bazéna.

Maloobchodník v Mexico City umiestnil dve jednotky na strechu, ktorá tiež napája eskalátorovú banku. Elektrotechnický tím obchodného centra odmietol nabíjačky dvoch iných značiek kvôli kvalite energie; tento prešiel recenziou za týždeň. Problém: bočný panel QR rýchlo zachytáva prach.

FAQ

Otázka: Čo presne v praxi znamená THD ≤5%?

Odpoveď: Celkové harmonické skreslenie vstupného prúdu zostáva na alebo pod 5 % základnej hodnoty pri plnom zaťažení. Nabíjačka prakticky pridáva do elektrického systému vašej lokality len malé harmonické znečistenie – v rámci väčšiny limitov.

Otázka: Spustí táto nabíjačka sankcie za jalový výkon mojej siete?

Odpoveď: Nie. Pri účinníku ≥0,99 je jalová zložka zanedbateľná, takže účtovanie za jalovú energiu alebo nízky účinník nemá dôvod účtovať vám poplatky.

Otázka: Potrebujem samostatný harmonický filter alebo jednotku na korekciu účinníka?

Odpoveď: Nie, aktívny front-end vo vnútri skrine robí oboje. To je dôvod výberu tohto modelu pred nabíjačkou s pasívnym usmerňovačom.

Otázka: Môže bežať z dieselového generátora?

Odpoveď: Áno, ak generátor udržuje stabilné napätie a frekvenciu v rozmedzí AC380V ±15% a má dostatočnú kapacitu. Pred potvrdením si s nami potvrďte veľkosť generátora.

Otázka: Meria sa údaj PF pri plnom zaťažení alebo len pri voľnobehu?

Odpoveď: Pri plnom zaťažení a tiež pri 25%, 50% a 75% zaťažení. Správa o dávke zobrazuje všetky štyri body - požiadajte o to.

Otázka: Aké dokumenty o pripojení k sieti poskytujete?

Odpoveď: Certifikáty CE/TUV, správa o teste kvality napájania s krivkami PF a THD a technické listy v angličtine. Tieto pokrývajú väčšinu recenzií služieb v Európe, na Strednom východe a v Latinskej Amerike.

Otázka: Stojí čistejšia energia viac?

Odpoveď: Aktívny stupeň PFC pridáva určité náklady na komponenty v porovnaní s lacným usmerňovačom – ale to je malé popri eliminácii pokút, upgradov transformátora a servisných volaní.

Otázka: Môžem prevádzkovať 80 kW pri napätí 230 V jednofázovo?

Odpoveď: Nie, toto je trojfázová jednotka vyžadujúca AC380V ±15%. V prípade jednofázových lokalít sa namiesto toho pozrite na naše nástenné nabíjačky jednosmerného prúdu do 40 kW.
