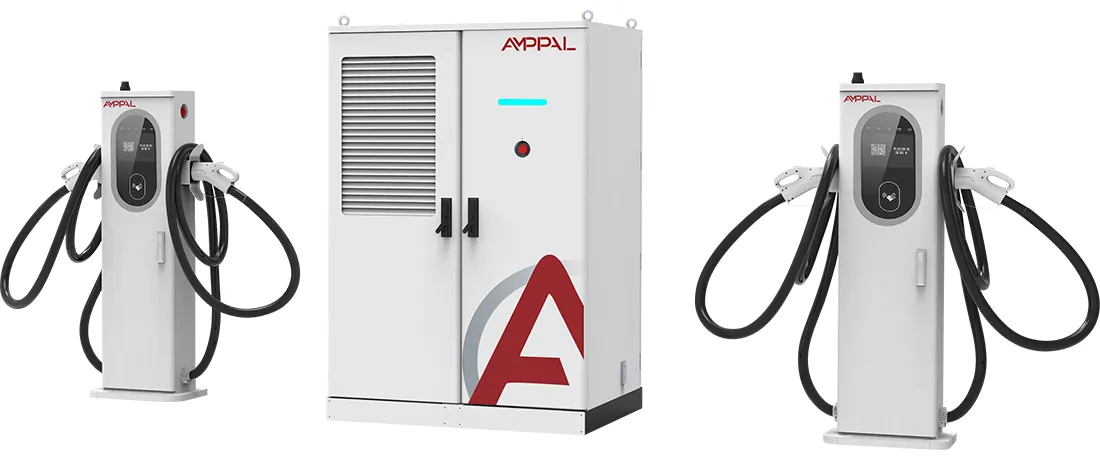

360 kW kvapalinou chladený vysokovýkonný EV nabíjací zásobník pre flotilové nabíjacie rozbočovače

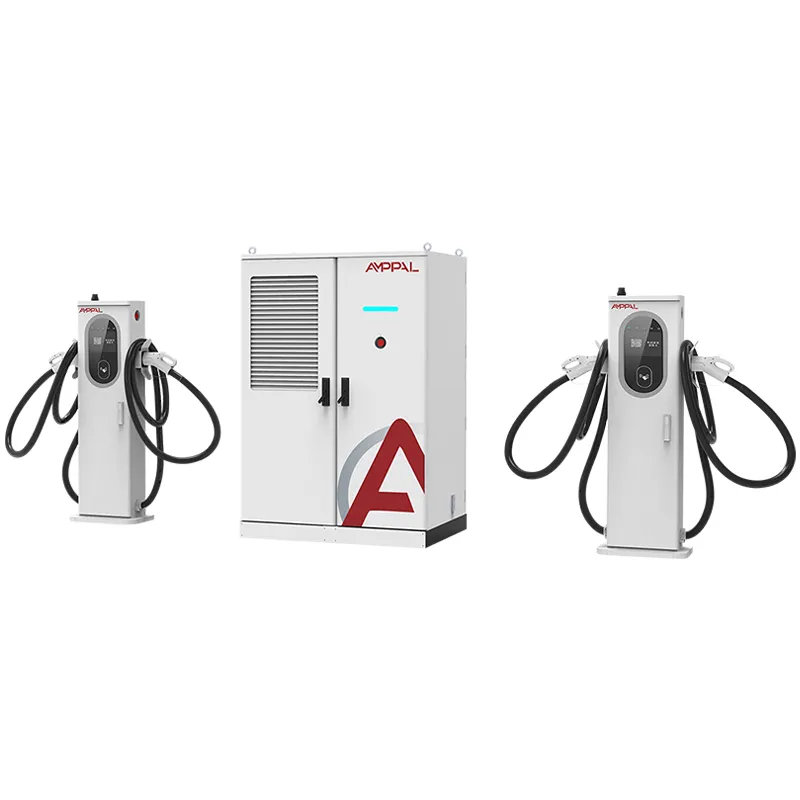

Predstavujeme Power Pool AF-DC-360

AF-DC-360-LC-S1 je nabíjací zásobník s napájacím zdrojom namiesto pevných zásuviek. Jeho 360kW jednosmerný výstup je umiestnený za plánovačom, ktorý sekundu po sekunde odovzdá prúd ktorýmkoľvek terminálom, namiesto toho, aby uzamykal pevnú zdieľanú jednotku do každej pozície.

To je celý rozdiel medzi zásobníkom a radom hromád s pevným výstupom. Štyri 90kW hromady odpadovej kapacity vždy, keď je jedna pozícia prázdna; bazén s výkonom 360 kW presmeruje túto nečinnú energiu do rušnej základne, takže to isté miesto poskytuje viac relácií za deň. Táto jediná veta je dôvodom, prečo združené komíny teraz dominujú pri výstavbe nových koridorov v celej Európe a Perzskom zálive.

Skriňa nesie rovnakú zmiešanú rodinu terminálov ako náš 240kW model: 250A vzduchom chladené pištole pre každodenné autá a 600A/800A kvapalinou chladené pištole pre 800V platformy. Bazénu je jedno, aký typ kábla z neho čerpá.

Päť dôvodov, prečo 360kW bazén porazí nabíjanie s pevným výstupom

Jedna šachta dokáže pohltiť všetkých 360 kW: jeden 800 V sedan alebo nákladné auto sa nabíja na plnú kapacitu zásobníka, keď je jediným aktívnym vozidlom, čo skracuje špičkový čas relácie zhruba na polovicu v porovnaní s pevným rozložením 120 kW na pole.

Nečinná kapacita nie je nikdy nečinná: plánovač prerozdeľuje energiu z prázdnych pozícií do aktívnych, takže priemerné využitie počas 16-hodinového dňa je pri rovnakej prevádzke zvyčajne o 25 – 40 % vyššie ako pri nabíjačkách s pevným pridelením.

Logiku priorít, ktorú si môžete vyladiť: zásobník si vyhradzuje minimálny prúd pre každé pripojené auto, takže sedan s dlhým dojazdom aj taxík finišujú, len pri rôznych rýchlostiach.

Bez ohľadu na to, či ťahá jedna alebo šesť pozícií, účinnosť sa drží na 94,5 %, pretože napájacie moduly zostávajú vo svojom najefektívnejšom prevádzkovom pásme.

OCPP 1.6/2.0 zverejňuje údaje o spotrebe energie pre jednotlivé pozície v reálnom čase, takže môžete čestne účtovať za kWh a zverejňovať aktuálny stav pozície vo svojej aplikácii.

Rodina zmiešaných terminálov (250A vzduch / 600A/800A kvapalina) znamená, že bazén obsluhuje 400V taxíky a 800V vlajkové lode z jednej skrine.

Technické špecifikácie

Miesta s vysokým obratom, ktoré odmeňujú zdieľanú energiu

Diaľničné koridory, kde sa na poludnie tvoria fronty, zatiaľ čo zátoky sú cez noc nečinné.

Parkovanie na letisku a v tranzitnom uzle s dobou zdržania od 40 minút do 6 hodín.

Prepravné centrá vozového parku, ktoré spájajú 30-minútové dobíjanie s pomalým nabíjaním cez noc.

Miesta prestavby benzínu na EV, kde je transformátor pripevnený, ale zmes vozidiel sa neustále mení.

Koridory turistických trás so silnými sezónnymi špičkami, kde súhrnná energia absorbuje víkendové nápory.

Ako sa energia pohybuje medzi terminálmi v reálnom čase

Bazén s výkonom 360 kW je postavený z paralelných napájacích modulov napájajúcich jednu DC zbernicu. Riadiaca jednotka načíta aktuálnu požiadavku z každého pripojeného terminálu každých niekoľko stoviek milisekúnd, potom pridelí bazén v poradí priorít: najprv aktívne, kvapalinou chladené dráhy, potom vzduchom chladené dráhy, s konfigurovateľným minimom pre každú.

Keď jedno 800V auto požaduje 600A a nie je pripojené nič iné, zásobník venuje celú svoju kapacitu tomuto autu; vlastný BMS auta stanovuje strop. Keď sa zapojí šesť áut, rovnaký výkon sa dynamicky oddelí a auto, ktoré dorazilo ako prvé, si ponechá svoj podiel, kým sa jeho batéria nezmenší. Prenosy sú mäkké, takže vozidlo, ktoré sa už nabíja, nikdy nezaznamená pokles, keď sa začne nová relácia.

Výsledok sa meria vo využití, nie v špičkovom výstupe. Operátori prevádzkujúci 360 kW zásobníky uvádzajú priemerné využitie 40 – 55 % za deň oproti 20 – 30 % pri hromadách s pevnou alokáciou pri podobnej prevádzke, čo mení výpočet návratnosti na transformátore a pozemku.

Doklady o zhode: CE, TUV, CB, CCC, UL

Certifikáty CE, TUV, CB, CCC a UL sa dodávajú s jednotkou; AF-DC-360 zdieľa svoju certifikačnú rodinu s 240 kW a 480 kW komínmi.

Každá skrinka pred uvedením do prevádzky prejde testom izolačného odporu 1000 V DC a kontrolou uzemnenia.

48-hodinové vyhorenie banky záťaže poháňa bazén s plným výkonom 360 kW, pričom sa cyklicky napája medzi virtuálnymi pozíciami, aby sa uplatnil plánovač.

Testy na strane siete pokrývajú odolnosť proti prepätiu podľa IEC 61000-4-5 a harmonické správanie na vstupe AC380V.

Krytie IP54 je overené podľa IEC 60529 s kontrolovaným rozstrekom vody na tesnenia dverí a káblové vstupy.

Správy o testoch jednotlivých šarží spolu so súborom zásielky pre colné a sieťové papierovanie.

Osem krokov vo vnútri továrne Yueqing

Rezanie laserom a CNC dierovanie TRUMPF tvarujú panely krytu v tolerancii.

Panely sa pohybujú cez linku práškového lakovania pre povrchovú úpravu určenú pre exteriér.

Výkonové moduly sú postavené na vyhradenej jednosmernej montážnej linke.

Prípojnice a káblové zväzky sa inštalujú pomocou nástrojov s riadeným krútiacim momentom.

Roboty FANUC zvládajú umiestňovanie modulov, čím znižujú poškodenie pri manipulácii.

Firmvér a profil OCPP sa flashujú tak, aby zodpovedali vášmu backendu.

Celý zásobník beží 48-hodinové vyhorenie banky zaťaženia s cyklovaním plánovača.

14-bodová záverečná kontrola očistí jednotku od prepravky.

Dimenzovanie energetického fondu: Jeden veľký balík alebo niekoľko malých?

Kúpte si AF-DC-360, keď relácie prichádzajú nerovnomerne. Miesto, kde sa 60 % áut objaví v štvorhodinovom okne, bude vždy plytvať pevnou energiou; bazén premieňa túto nerovnosť na využiteľnú kapacitu.

Nekupujte ho, ak je vaša lokalita súkromným skladom, ktorý nabíja tých istých osem nákladných vozidiel cez noc pri 40 – 60 kW každý. Jednoduchšia pevná nabíjačka stojí menej a flexibilita bazéna sa nikdy nevyužije. Nekupujte ho, ak je vaše pripojenie k sieti obmedzené pod 360 kW; zásobník nemôže vytvoriť energiu, ktorú zdroj nedokáže dodať.

Ak si vyberáte medzi 240 kW a 360 kW pri rozpočte na transformátor, modelujte oboje: 240 kW zásobník pokrýva väčšinu premávky sedanov, zatiaľ čo 360 kW pridáva rezervu, ktorá zastaví sťažnosti v rade počas špičiek. AMPPAL spustí odhad využitia s vašimi údajmi o návštevnosti predtým, ako sa zaviažete.

Prečo dovozcovia znovu objednávajú z AMPPAL

Dodacia lehota 15-20 pracovných dní pre skladové konfigurácie s MOQ jednej jednotky.

Vlastný mix terminálov a parametre OCPP nakonfigurované v čase objednávky, nie po doručení.

S tovarom putuje kompletná CE/TUV/CB/CCC/UL dokumentácia.

Viac ako jeden milión nabíjacích jednotiek dodaných do roku 2024 plus 200+ staníc vo vlastnej prevádzkovej sieti AMPPAL.

Ceny EXW, FOB Ningbo alebo CIF so špecializovaným účtovným technikom.

Náhradné napájacie moduly sú kótované za výrobné náklady pre opakovaných kupujúcich, takže plánovanie prevádzkyschopnosti zostáva lacné.

Preprava 360kW stohu: Rozmery a podmienky

Skrinka s rozmermi 1750 x 1200 x 900 mm sa prepravuje v preglejkovej prepravke so zmiešaným terminálom v samostatných kartónoch vystlaných penou. Kompletná zásielka váži približne 950-1150 kg v závislosti od zmesi zbraní.

Dva stohy na 40-stopový kontajner sú štandardným plánom; prepravky sú priskrutkované k podlahovým koľajniciam a pripútané proti posunutiu. Jeden vysokozdvižný vozík vyčistí súpravu vo vašom prístave.

Dokumenty: obchodná faktúra, baliaci list, nákladný list, osvedčenie o pôvode, protokoly o skúške šarže. Základom cenovej ponuky je EXW, FOB Ningbo alebo CIF podľa vášho želania.

Služba, ktorá udržiava bazén v prevádzke

2-ročná záruka pokrývajúca zásobník, svorky a moduly, vrátane porúch chladiaceho okruhu.

Náhradné diely, ako sú kvapalinové spojky a hadice chladiacej kvapaliny, odoslané do 3-5 pracovných dní.

Štvrťročné vzdialené kontroly stavu OCPP posun modulu predtým, ako to stojí reláciu.

6-mesačné kontroly hladiny chladiacej kvapaliny a hadicových svoriek pre kvapalinové koncovky s dodaným viacjazyčným kontrolným zoznamom.

Priama linka WhatsApp k technikovi, ktorý pozná sériové čísla vašej jednotky.

Prevádzka zásobníka zdieľanej energie: Nesprávne vs

Nesprávne: Predpokladajme, že každá pozícia dostane 90 kW len preto, že zásobník je 360 ​​kW. Vpravo: Minimálny prúd na pozíciu je nastavenie, ktoré ovládate, preto ho pred spustením nakonfigurujte.

Nesprávne: Uprednostňovanie všetkých kvapalinových terminálov a vyhladzovanie vzduchových priestorov. Vpravo: Vyrovnajte tabuľku priorít, aby taxíky stále končili v rozumnom okne.

Nesprávne: Dimenzovanie vstupného kábla na 240 kW, pretože bazén zdieľa. Vpravo: AC napájanie je stále 360 ​​kW; dimenzujte istič a kábel na plný výkon.

Nesprávne: Výzva backendu každých 30 sekúnd a volanie v reálnom čase. Vpravo: Použite OCPP 2.0 eventing alebo 5-sekundový prieskum pre stav živého priestoru.

Nesprávne: Vynechanie štvrťročnej kontroly stavu na diaľku. Vpravo: 15-minútová kontrola zachytí zlyhávajúci modul predtým, ako zaberie miesto na vrchole.

Čo hovoria kupujúci v troch krajinách

Operátor zo Spojených arabských emirátov neďaleko letiska v Dubaji prevádzkoval od septembra 2025 jeden AF-DC-360 na 8-šachtovej podložke. Počas pracovných dní namerali priemerné využitie 47 %, oproti 26 % na ich starých pevných 120 kW jednotkách a front na obed sa skrátil z 25 minút na približne 8. Ich reptanie: hukot kabinetu je badateľný aj v noci, preto ho presunuli 12 metrov od steny hotela. Prestoje počas prvých piatich mesiacov: nula.

Thajský operátor v Bangkoku využíva zásobník pre 40 vodičov; nastavenie minimálneho prúdu udržalo taxíky na 60 kW, zatiaľ čo vlajkové sedany si zobrali zvyšok. Požiadali o druhý merač OCPP na terminál na výplaty vodičov, ktorý AMPPAL bezplatne pridal do firmvéru.

Chorvátsky koridor s jedným 360kW komínom a šiestimi zálivmi dobre absorboval letný nápor; jediná sťažnosť majiteľa je, že tri súčasné 800V autá môžu predbehnúť bazén a plánujú druhý zásobník v roku 2027.

Časté otázky týkajúce sa zdieľania energie pre prevádzkovateľov stránok

Otázka: Čo vlastne mení dynamické zdieľanie výkonu pre vodičov?

Odpoveď: Vidia vyšší výkon, keď je stránka tichá a spravodlivé zdieľanie počas špičiek, namiesto tvrdého stropu pre jednotlivé pozície.

Otázka: Môže bazén dať všetkých 360 kW do jedného auta?

Odpoveď: Áno, ak je to jediný aktívny terminál, až do limitu nabíjania vlastného vozidla; O konečnej sadzbe rozhoduje BMS auta, nie stack.

Otázka: Ako môžem spravodlivo účtovať za reláciu?

Odpoveď: OCPP hlási údaje za kWh za koncové zariadenie, takže váš backend účtuje presne to, čo nakreslili jednotlivé pozície.

Otázka: Koľko terminálov sa zmestí na bazén?

A: Až 8, v akejkoľvek kombinácii 250A vzduchových a 600A/800A kvapalinových pištolí.

Otázka: Je povinný väčší transformátor?

Odpoveď: Stoh potrebuje na dodanie plných 360 kW napájania; pri menšom transformátore sa obmedzuje automaticky.

Otázka: Ako dlho od objednávky po odoslanie?

A: 15-20 pracovných dní pre skladové konfigurácie.

Otázka: Vzťahuje sa záruka na softvér plánovača?

Odpoveď: Áno, firmvér je pokrytý bezplatnými aktualizáciami na 2 roky.

Otázka: Môžem začať na 240 kW a vylepšiť skriňu neskôr?

Odpoveď: Nie, skrinka je hodnotená v čase objednávky; vyberte teraz 360kW, ak to transformátor podporuje.
