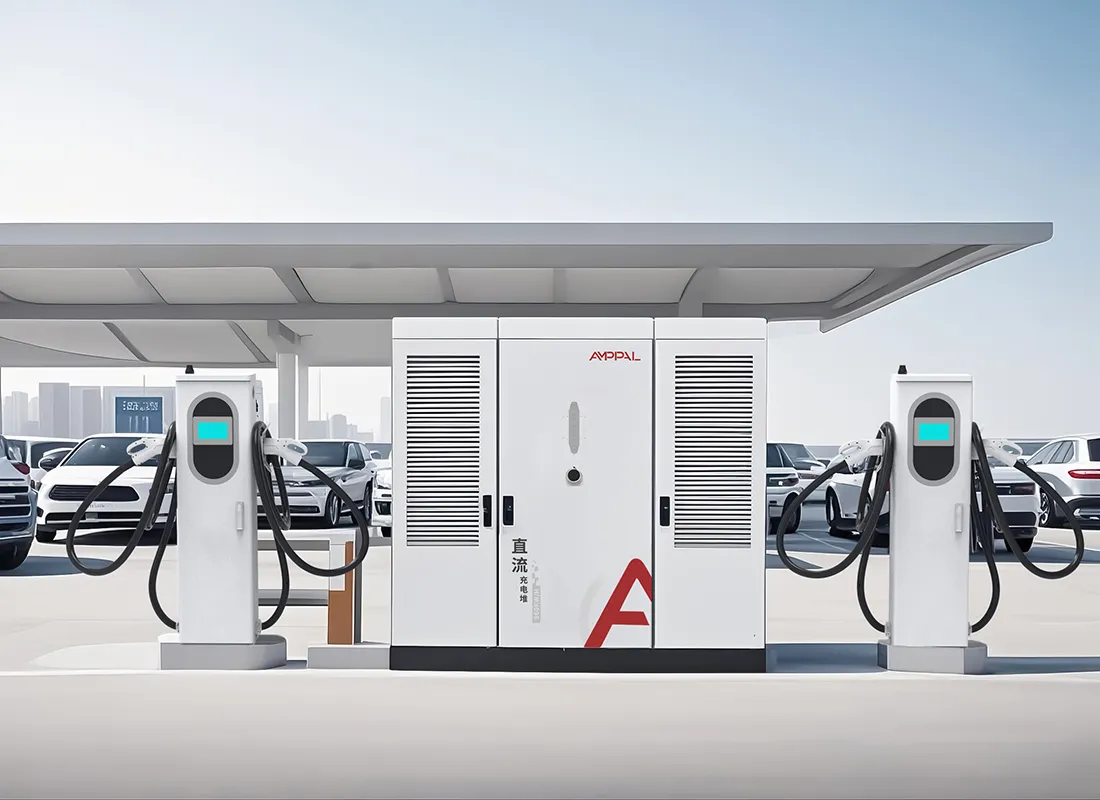

600 kW kvapalinou chladený systém ultrarýchleho nabíjania EV pre vysokovýkonné flotily

Čo je AF-DC-600 a čo signalizuje

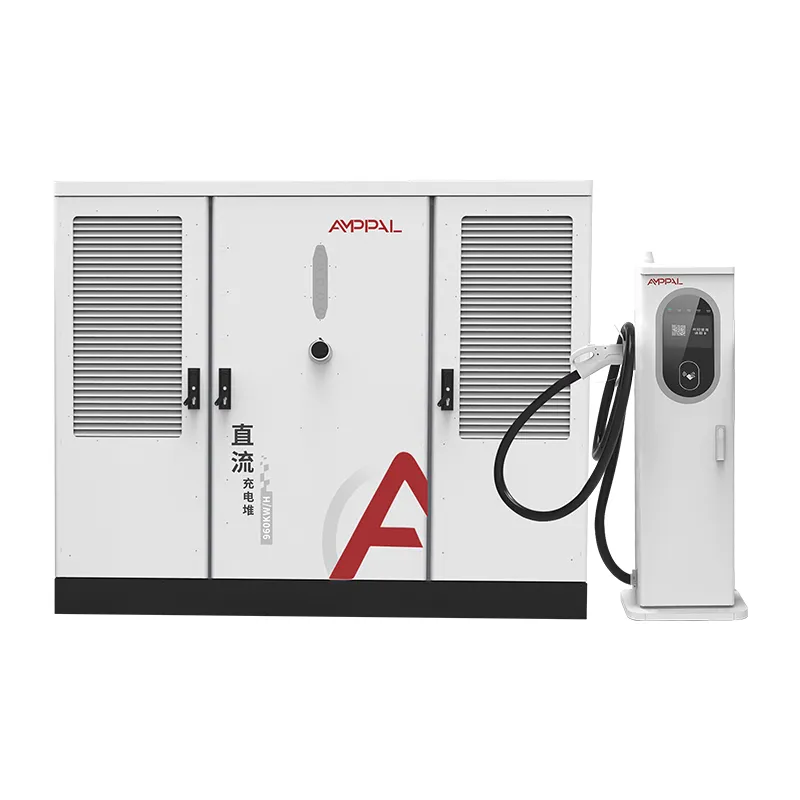

AF-DC-600 je 600kW kvapalinou chladený nabíjací zásobník vytvorený tak, aby zodpovedal tomu, kam priemysel smeruje, nielen tam, kde je dnes. Jeho 600A kvapalinou chladené terminály sledujú geometriu konektora, ktorú AMPPAL sám navrhol v apríli 2025 na kantonskom veľtrhu, čo je návrh, ktorý pritiahol pozornosť expertov Medzinárodnej elektrotechnickej komisie (IEC).

Na norme záleží viac pri 600 kW ako pri 60 kW. Každý výrobca môže postaviť veľký napájací modul; skutočnou otázkou je, či dnešná zásuvka v ruke vodiča bude stále vyhovovať stanici, ktorú postaví váš nástupca v roku 2030. AMPPAL sa rozhodol vložiť svoju inžiniersku váhu presne do tejto otázky rozhrania.

Táto zostava je konkrétnym výsledkom: 600 kW zdroj energie, 600 A tekuté pištole, telemetria OCPP 1.6/2.0 a rozhranie navrhnuté tak, aby prežilo desaťročie vývoja konektorov.

Návrh pokrýva fyzickú vrstvu, ktorú väčšina predajcov vynecháva: armatúry chladiacej kvapaliny a rozloženie kontaktov, ktoré rozhodujú o tom, či sa pištoľ od výrobcu A spája so stanicou od výrobcu B. Bez tejto vrstvy hrozí, že každé nasadenie 600A sa stane ostrovom, ktorému môže slúžiť iba jeho vlastná značka.

Prečo záleží na štandardnej LED technike pri 600 kW

Životnosť rozhrania: kvapalinou chladený konektor sa riadi štandardným návrhom AMPPAL, takže zakúpený hardvér zostáva kompatibilný, keď štandard dozrieva.

Trvalý výstup 600 A z každého terminálu, s utesneným káblom na chladiacu kvapalinu a pištoľou pri teplote nižšej ako 45 °C.

Kapacita bazéna 600 kW slúži na štyri sedenia triedy 150 kW alebo jedno nabitie nákladného vozidla plným prúdom; plánovač vyvažuje oboje.

Špičková účinnosť 94,5 % a krytie IP54 v rovnakej skrini triedy S2 ako model s výkonom 480 kW, čo zjednodušuje náhradné diely a školenie.

Úplné pokrytie protokolov na každom termináli – CCS1, CCS2, GB/T, CHAdeMO, NACS – takže jeden balík pokrýva zmiešaný trh.

OCPP 1.6/2.0 so vzdialenou diagnostikou, ktorá je jednoduchšia, pretože dátový model je už interoperabilný.

Nižšie riziko retrofitu: keď sa štandard dokončí, stanice vytvorené podľa návrhu potrebujú aktualizácie firmvéru, nie nové zbrane alebo prepracovanie podložiek.

Technické špecifikácie

Kto dnes potrebuje 600 kW (a kto je skoro)

Ťažké koridorové stanice, kde 800V nákladné autá a autobusy prichádzajú v nepredvídateľných intervaloch.

Regionálne uzly, ktoré musia obsluhovať štyri autá pri priemere 150 kW bez pridania druhého transformátora.

Depá pre elektrické nákladné vozidlá na diaľkovú dopravu, ktoré počas obeda nabíjajú 40 – 90 minút.

Port and logistics yards standardizing on 600A liquid connectors for their fleet.

Piloti národných koridorov v krajinách, ktoré prijímajú rozhranie chladenia kvapalinou podľa IEC.

Ako zásobník a štandard spolupracujú

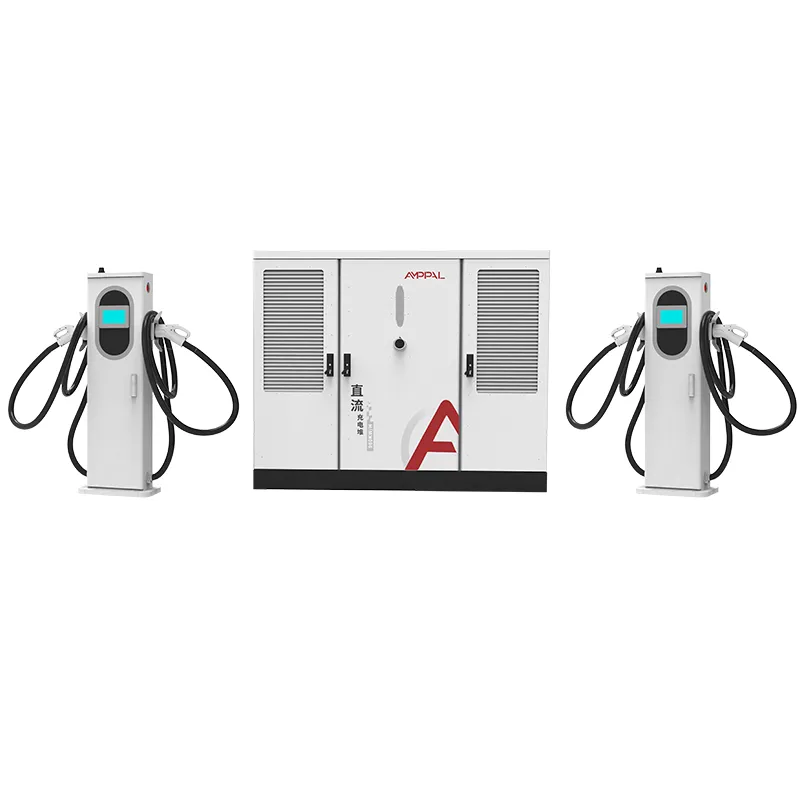

AF-DC-600 používa rovnakú architektúru ako zvyšok rodiny S2: vstup AC380 V ± 15 %, 600 kW napájací modul na jednej zbernici DC a 600 A kvapalinou chladené terminály s utesnenými slučkami chladiacej kvapaliny. Plánovač pridelí každému terminálu požadovaný prúd až do limitu fondu.

Práca rozhrania je dôležitá na konektore, kde štandardný návrh definuje usporiadanie kontaktov, geometriu chladiacej kvapaliny a postupnosť podávania rúk medzi zbraňou a vozidlom. To je časť, ktorá umožňuje nákladnému autu 2026 zapojiť sa do stanice 2031 a stále vyjednávať čisto. Každý terminál sa dodáva s aktuálnou revíziou handshake a firmvér pištole sa aktualizuje cez OCPP ako zvyšok zásobníka.

Telemetria využíva rovnaký kanál OCPP ako riadenie napájania, takže backend vidí teplotu chladiacej kvapaliny, cykly konektorov a stav modulu na terminál – údaje, ktoré pracovná skupina IEC používa na spresnenie štandardu.

Nad rámec certifikátov: štandardný návrh AMPPAL

AF-DC-600 sa dodáva s kompletnou sadou certifikátov CE/TUV/CB/CCC/UL a kvapalinový konektor je certifikovaný samostatne podľa navrhovaného rozhrania.

Každá skrinka prejde testom izolačného odporu pri 1 000 V DC plus kontrolou uzemnenia.

Zostatok modulov v 600kW bazéne je overený dvojdňovým vypálením pri plnom zaťažení na banke zaťaženia z výroby.

Výdrž pištole nasleduje po 20 000-cyklovom teste odberu vzoriek s veľkosťou podľa predpovedí chodu.

Pre každú šaržu je potvrdené krytie IP54 (IEC 60529) a odolnosť proti prepätiu (IEC 61000-4-5).

Správy o dávkovom teste sa dodávajú s jednotkou vrátane protokolu konektora zo zapálenia.

Osem krokov za AF-DC-600

Oceľový plech pre kryt triedy S2 je rezaný na laseroch TRUMPF a následne tvarovaný CNC.

Skriňa má vonkajšiu povrchovú úpravu práškovou farbou.

Zodpovedajúce sady modulov pochádzajú zo špeciálnej montážnej linky DC.

Kvapalinové pištole 600A sú zostavené na čistej lavici a chladiaca kvapalina je utesnená na tejto stanici.

Prípojnice a zväzky sú riadené krútiacim momentom; chladiaca slučka je tlakovo testovaná.

Umiestňovanie modulov riešia roboty FANUC.

V jednotke je nahraný firmvér a pre váš backend je nastavený profil OCPP.

Až po dvojdňovom vyhorení a 14-bodovej kontrole sa skrinka dostane do debny.

Skorý osvojiteľ alebo rýchly nasledovník: Kto ste?

Kúpte si AF-DC-600, ak staviate na desaťročie: koridory, vozové parky nákladných vozidiel alebo národnú sieť, ktorá bude štandardizovať kvapalinové rozhrania 600 A. Skorý štandardný hardvér nebude potrebovať dodatočnú montáž, keď sa odporúčanie IEC potvrdí, a koridorové siete, ktoré sa zaviažu včas, tiež zablokujú dodávku konektorov skôr, ako príde hlavný dopyt.

Preskočte to, keď sú vaše relácie väčšinou triedy 250 A: 600 kW bazén a 600 A pištole stoja viac, ako si vyžaduje práca, a 240 kW alebo 360 kW zásobník zarába rovnaké príjmy. Preskočte to aj vtedy, keď pripojenie k sieti nedokáže udržať výkon 600 kW, pretože zásobník by bol nečinný pod jeho menovitým výkonom.

Ak ste typ rýchleho nasledovateľa, čakanie na dokončené dokumenty IEC je obhájiteľné – ale AF-DC-600 už dodáva geometriu navrhnutú AMPPAL, takže na čakanie sa kupuje hlavne papier, nie zmeny hardvéru.

Výber dodávateľa s hlasom v štandarde

AMPPAL predstavila návrh rozhrania chladeného kvapalinou na kantonskom veľtrhu v apríli 2025 a je hlavným prispievateľom do globálnej diskusie o štandarde chladenia kvapalinou.

Projekt zeleného vodíka NEOM v Saudskej Arábii vzal 500 kvapalinou chladených jednotiek z tej istej výrobnej linky.

Skladové zásoby opúšťajú závod za 15-20 pracovných dní a minimálna objednávka je jeden balík.

Viac ako 200 staníc vo vlastnej sieti AMPPAL poskytuje technickému tímu terénne údaje o opotrebovaní konektorov.

Ceny EXW, FOB Ningbo alebo CIF s menovaným inžinierom, ktorý zostáva pri uvedení do prevádzky.

Preprava triedy S2: Debny, skrutky a dokumenty

Skriňa AF-DC-600 s rozmermi 1 850 x 1 850 x 1 000 mm sa dodáva v zosilnenej preglejkovej prepravke s každým 600A kvapalinovým terminálom v penou vystlanej, chladiacej kvapaline utesnenej krabici.

Jeden stoh s dvoma terminálmi naloží na 40-stopový kontajner; prepravka je priskrutkovaná k podlahovým koľajniciam a celková hmotnosť je 1400-1600 kg na sadu.

Vývozný balík obsahuje obchodnú faktúru, baliaci list, B/L, osvedčenie o pôvode a protokoly o skúške jednotlivých šarží za podmienok EXW, FOB Ningbo alebo CIF; Námorná preprava z Ningbo do Rotterdamu trvá 32 – 38 dní a letecká preprava je možnosťou pre urgentné jednotlivé jednotky.

Dvojročný kryt postavený okolo 600A zariadenia

Záruka platí 2 roky na skriňu, svorky, moduly a chladiaci okruh, vrátane opätovného overenia geometrie rozhrania podľa vyvíjajúceho sa štandardu.

Súpravy na dopĺňanie chladiacej kvapaliny a náhradné tekuté pištole sa odosielajú do 3 až 5 pracovných dní.

Štvrťročné diaľkové kontroly sledujú trendy teploty chladiacej kvapaliny a počet cyklov konektorov.

Šesťmesačný kontrolný list – hladina chladiacej kvapaliny, svorky, opotrebovanie pištole – sa dodáva v piatich jazykoch.

Vyhradená linka WhatsApp vás spojí s popredajným technikom s vašimi sériovými číslami v záznamoch.

Prevádzkové vysokoprúdové zásobníky: Nesprávne vs

Nesprávne: Predpokladajme, že akýkoľvek 600A konektor od inej značky sa spája s pištoľou AF-DC-600. Vpravo: Použite zodpovedajúci konektor AMPPAL; podanie ruky a montáž chladiacej kvapaliny sa riadia navrhovaným štandardom, nie patentovanou skratkou.

Nesprávne: Prevádzka zásobníka pri plnom výkone 600 kW na 400 A napájacej sieti. Vpravo: Nastavte vstupný limit v HMI tak, aby zodpovedal pripojeniu; plánovač to rešpektuje.

Nesprávne: S kvapalinovou pištoľou zaobchádzajte ako so vzduchovou pištoľou a pevne ju stočte. Vpravo: Zaveste ho na dokovací hák; tesné cievky zalomia hadicu chladiacej kvapaliny.

Nesprávne: Preskakuje sa zaznamenávanie cyklov konektora. Vpravo: Kontrolujte počet cyklov podľa terminálu štvrťročne; predpovedá výmenu pištole s presnosťou približne 10 %.

Nesprávne: Aktualizácia firmvéru bez kontroly verzie OCPP na mieste. Vpravo: Najprv priraďte backendový profil; zásobník podporuje 1.6 a 2.0, ale prepínajú sa v konfigurácii.

Hlasy zo skorého nasadenia 600 kW

Turecký diaľničný operátor nainštaloval jeden AF-DC-600 v septembri 2025 na skúšobnom koridore. Ich technický manažér povedal, že konektor zarovnaný podľa IEC bol rozhodujúcim faktorom, pretože skoršia 350kW skúška používala patentovanú zástrčku, ktorá ich uviazla. Sťažnosť: uvedenie do prevádzky trvalo o týždeň dlhšie ako pri 480 kW S2, pretože prevádzkovateľ siete chcel dodatočné štúdie ochrany. Teraz plánujú druhú jednotku pre opačný smer.

Nórsky depový nabíjací elektrický náves využíva zásobník na obedňajšie nabíjanie troch kamiónov. Vyváženie plánovača so štyrmi jazdnými pruhmi fungovalo podľa špecifikácií a kamióny prešli z 20 % na 80 % stavu nabitia za približne 40 minút; vedúci závodu si všimol, že uzavretá slučka chladiacej kvapaliny si vyžaduje jednu kontrolu hladiny za šesť mesiacov, nie týždenné dopĺňanie vody, ktoré očakávali.

Kazašský developer koridoru kúpil dve jednotky hneď po stretnutí Canton Fair, kde AMPPAL predstavil návrh. Ich generálny riaditeľ povedal, že nákup od prispievateľa noriem sa cítil bezpečnejšie ako nákup od nasledovníka a objednali si tretiu jednotku pred odoslaním prvej.

Časté otázky o štandardoch: Osem priamych odpovedí

Otázka: Čo presne navrhol AMPPAL na kantonskom veľtrhu?

A: Štandardné kvapalinou chladené nabíjacie rozhranie pokrývajúce geometriu konektora, chladiace armatúry a protokol handshake; O návrh prejavili záujem experti IEC.

Otázka: Funguje AF-DC-600 so súčasnými autami?

Odpoveď: Áno, každý terminál podporuje CCS1, CCS2, GB/T, CHAdeMO a NACS, takže dnešná flotila sa účtuje normálne.

Otázka: Čo sa zmení po dokončení normy IEC?

Odpoveď: Pravdepodobne aktualizácie firmvéru a testov; navrhovaná hardvérová geometria AMPPAL je už v produkte, takže fyzický konektor sa nemení.

Otázka: Môže jeden zásobník obslúžiť štyri autá naraz?

Odpoveď: Áno, 600kW bazén je rozdelený až na 8 terminálov, pričom uprednostňujú sa 600A kvapalinové dráhy.

Otázka: Čo potrebuje inštalácia zo siete?

A: AC380V±15% trojfázový; plný výkon ťahá asi 910A na fázu, takže väčšina lokalít plánuje transformátor.

Otázka: Je chladiaca kvapalina pri kolízii bezpečná?

Odpoveď: Kvapalina je dielektrická a netoxická v použitých objemoch a slučka je utesnená a tlakovo testovaná.

Otázka: Ako rýchlo môžeme prevziať dodávku?

Odpoveď: Asi tri až štyri týždne (15-20 pracovných dní) po pristátí zálohy na vytvorenie zásob.

Otázka: Vzťahuje sa záruka na budúce štandardné aktualizácie?

Odpoveď: Aktualizácie firmvéru sú bezplatné 2 roky a geometria hardvéru už zodpovedá navrhovanému štandardu.
