600 kW split-type DC ultrarýchly systém nabíjania EV pre veľké nabíjacie rozbočovače

Split-Type architektúra: Čo vám oddelenie kabinetu skutočne kúpi

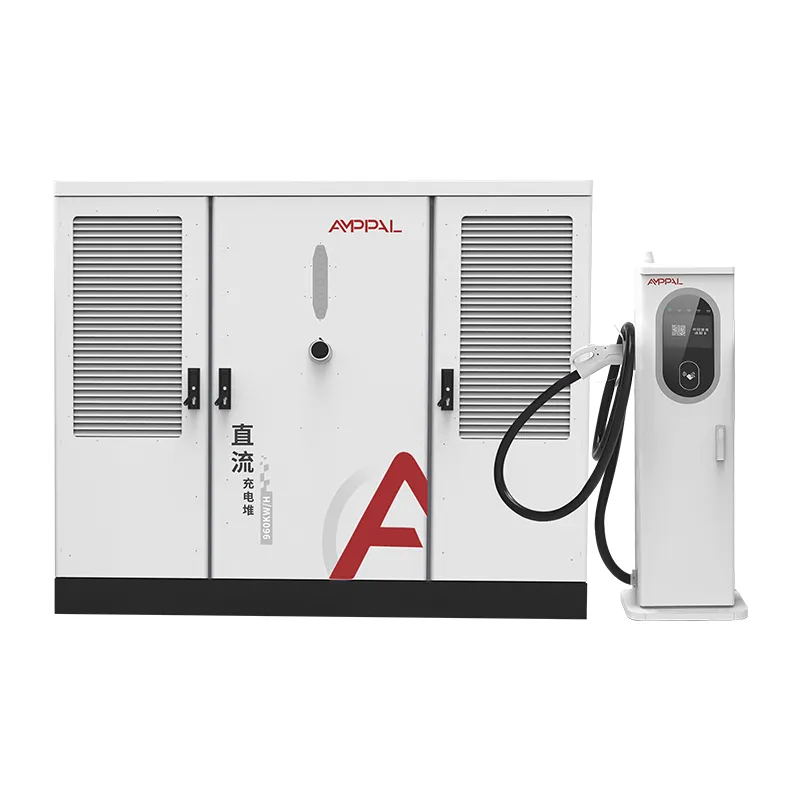

Väčšina nabíjacích miest je usporiadaná dozadu: najťažšie a najhlučnejšie zariadenia stoja uprostred parkoviska vedľa áut. Systém deleného typu to obracia. Napájacia skriňa s rozmermi 2200 x 1800 x 1000 mm, časť, ktorá prevádza striedavý prúd na jednosmerný prúd a prenáša 65 dB hluku ventilátora, ide do rohu, technickej miestnosti alebo za plot. Vedľa vozidla je len terminál, dávkovač 1517 x 650 x 300 mm s káblom a konektorom.

Toto oddelenie znie jednoducho, no mení takmer všetko o tom, ako je stanica postavená a prevádzkovaná. Ťažká vstupná kabeláž vedie do skrine raz; DC napájanie ku každému terminálu je krátke a ľahko sa vedie pod zásuvkou. Prestanete sa hádať s prenajímateľmi o podlahovej ploche, pretože najdrahšie štvorcové metre v budove sú tie pod autom.

Hlavné výhody 600kW split systému

Šesť praktických rozdielov oddeľuje toto usporiadanie od integrovanej 600kW skrine a žiadny z nich nie je kozmetický.

Umiestnenie skrine je ľubovoľné: umiestnite napájaciu jednotku do strojovne, oploteného rohu alebo pod prístrešok, zatiaľ čo terminál zaberie iba malú záplatu vedľa šachty.

Rast znamená pridávanie terminálov, nie skriniek. Miesto, ktoré začína so 4 zbraňami, sa môže presunúť na 8 alebo 12 pomocou tej istej skrinky, pretože zdroj energie a počet zásuviek sú nezávislé rozhodnutia.

Chybný dávkovač zastaví jednu šachtu, nie stanicu. Vymeňte terminál za približne 30 minút, kým sa ostatné zbrane budú nabíjať.

Teplo a hluk opúšťajú zónu pre cestujúcich. Ventilátory žijú so skriňou, takže vodiči čakajú v tichosti.

Káblové trasy zostávajú krátke. Jednosmerné prepojenie medzi skriňou a terminálom je dimenzované pre pole, nie pre celú šaržu, čo znižuje náklady na inštaláciu na stánok.

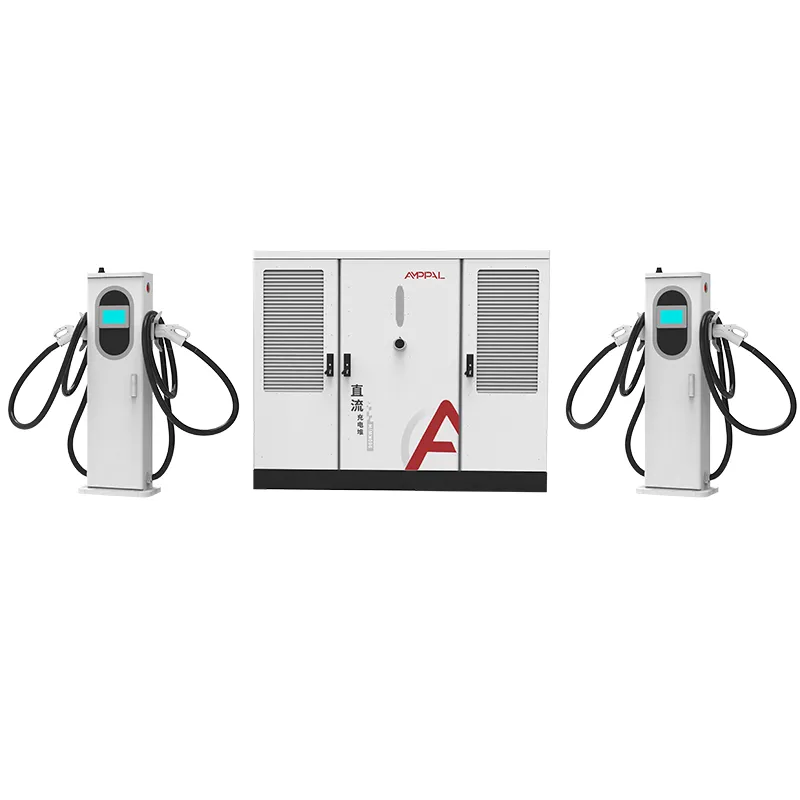

Jedna skriňa, 2 až 16 zbraní. Počet terminálov sa vyberá v čase objednávky a mení sa neskôr, takže vaša investícia do energie nie je viazaná na dnešnú premávku.

Technické špecifikácie

Kde 600kW split systém získava svoje miesto

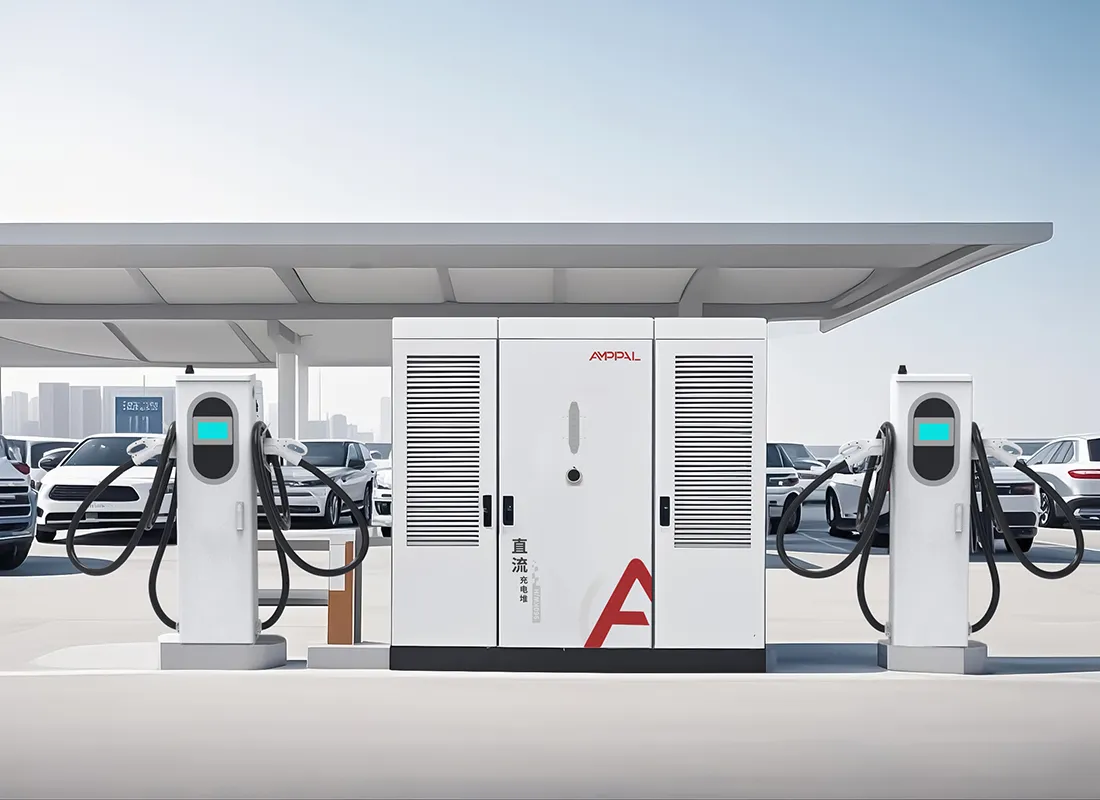

Depá vozového parku, kde autobusy alebo nákladné autá parkujú v radoch a elektráreň môže sedieť pri zadnej stene.

Diaľničné námestia, kde priestor na obrubník vedľa stánku má väčšiu hodnotu ako stopa kabinetu.

Prestavby čerpacích staníc, kde existuje prístrešok, ale kiosková miestnosť je jediným vnútorným miestom.

Mestské lokality s limitmi hluku: terminál je tichý a hlučný hardvér je uzavretý mimo domov.

Poschodové parkoviská, kde prízemie je vyhradené pre vozidlá a skriňa býva v obslužnej chodbe.

Ako energetická skriňa a terminály spolupracujú

Vo vnútri skrine moduly usmerňovača premieňajú vstup AC480V ±10% na zbernicu s konštantným napájaním 300-1000VDC. Riadiaca jednotka na strane skrine hovorí s každým terminálom cez jednosmerný spoj a v reálnom čase rozhoduje, koľko zo 600 kW dostane každá aktívna pištoľ.

Terminály sú zámerne jednoduché: držia konektor, káblový manažment, platbu alebo OCPP handshake a vo variante s kvapalinovým chladením aj chladiacu slučku s výkonom 600 A. Pretože inteligencia žije v skrini, modernizácia miesta z 250A vzduchom chladených koncoviek na 600A kvapalinou chladených koncoviek nevyžaduje novú napájaciu jednotku.

Keď auto zatiahne, systém prečíta jeho požiadavku na napätie, pridelí energiu a rozbehne sa. Keď sa relácia skončí, časť 600 kW bazéna sa v priebehu niekoľkých sekúnd uvoľní do ďalšieho vozidla. Stanice na OCPP 1.6 alebo 2.0 môžu na diaľku monitorovať a uzatvárať celú lokalitu.

Certifikácia a zabezpečenie kvality

Séria AF-DC-600 opúšťa našu továreň v Yueqing s certifikátmi, ktoré si severoamerické projekty vyžadujú, podložené testami, ktoré sa pred balením opakujú pri každej jednotke.

UL 2202-2022 pre zariadenia nabíjacieho systému EV a UL 2231-2 pre systém ochrany osôb; obe sú uvedené na štítku jednotky.

Krytie IP54 overené testami prachu a vodného prúdu na vzorkových krytoch.

96-hodinový soľný sprej na skrinky a kryty terminálov pre pobrežné lokality.

Každá skrinka sa pred uložením do prepravky vypáli pri plnom zaťažení; záznamy o skúškach sa vedú podľa sériového čísla.

Značky CE, CB a TUV pokrývajú trhy, ktoré ich používajú, takže jedna výrobná linka obsluhuje 40+ krajín.

Ako zostavujeme sériu AF-DC-600

Krok 1. Oceľové zvitky sú rezané a dierované na CNC revolverových lisoch a potom rezané laserom tam, kde si to profily vyžadujú.

Krok 2. Robotické ramená FANUC zvárajú rám skrine a koncové kryty na rovnakých linkách, aké sa používajú pre veľkoobjemové exportné jednotky.

Krok 3. Ohýbacie stroje TRUMPF skladajú panely; kryty sú práškovo lakované a vytvrdzované v peci.

Krok 4. Komponenty na strane striedavého prúdu, ističe, stýkače a rozvody sú zapojené na vyhradenej montážnej linke striedavého prúdu.

Krok 5. Usmerňovacie moduly a regulátor sú namontované na jednosmernom vedení oddelene od AC práce, aby sa zabránilo krížovej kontaminácii.

Krok 6. Každá skrinka je zaťažená na plných 600 kW na odporovej záťažovej banke a kontroluje sa účinnosť, účinník a zvlnenie.

Krok 7. Jednotky bežia 48-hodinové spaľovanie s cyklickým zaťažením; poruchy sa prepracúvajú a testujú, neodosielajú sa.

Krok 8. Záverečná kontrola kontroluje krútiaci moment, vedenie káblov, štítky a sériové záznamy pred uložením do prepravky.

Je rozdelený systém tým správnym rozložením pre vašu stránku?

Rozdelenie zvoľte, ak plánujete rast, ak je parkovacia plocha cenná, alebo ak potrebujete izolovať hluk a teplo. Vyberte si to, ak vaša technická miestnosť môže mať 2200 mm vysokú skriňu a miesto má cestu pre DC napájanie.

Preskočte to, ak prevádzkujete jedno miesto s 2 zbraňami bez plánu rozšírenia: integrovaná jednotka stojí menej a inštaluje sa rýchlejšie. Preskočte ho, ak na stránke nie je vôbec miesto pre veľkú skrinku, a preskočte ho, ak je návštevnosť pod približne štyrmi reláciami za deň na zbraň, pretože pri tomto využití málokedy funguje matematika návratnosti.

Ak máte pochybnosti, pošlite nám plán lokality. Predtým, ako sa zaviažete, vypočítame dĺžku kábla DC, pokles napätia a počet svoriek.

Prečo nás kupujúci porovnávajú pri delených systémoch

Továrenské priame stanovovanie cien od spoločnosti Zhejiang Anfu New Energy Technology Co., Ltd., výrobcu založeného v roku 2014 s viac ako 260 zamestnancami.

Dodanie do 15-20 pracovných dní po schválení výkresu; MOQ začína pri jednom kontajneri.

UL 2202-2022 a UL 2231-2 uvedené, nie samodeklarované.

OEM/ODM: vaše logo, farba vášho HMI, dĺžka kábla, nastavenia servera OCPP.

Viac ako 200 nabíjacích staníc, ktoré prevádzkujeme sami, nám poskytuje prevádzkové údaje, ktoré skutočne používame pri návrhu.

Balenie a doprava

Skriňa sa dodáva v drevenej prepravke s oceľovým rámom s rozmermi približne 2300 x 1900 x 1150 mm, s výplňou a zdvíhacími bodmi; terminály sa pohybujú na paletách so zvinutými a chránenými káblami. 40-stopový kontajner s vysokou kockou pojme jednu skrinku a až osem terminálov, v závislosti od mixu.

Posielame FOB Ningbo alebo CIF do vášho prístavu. Obchodná faktúra, baliaci list, nákladný list a protokoly o skúške UL sú vystavené do 3 pracovných dní od naloženia.

Pre objednávky do USA pripravíme dodatočnú dokumentáciu, ktorú si váš maklér vyžiada, vrátane certifikátu pôvodu.

Popredajný servis a náhradné diely

Dvojročná štandardná záruka sa vzťahuje na napájacie moduly, terminály a ovládač; moduly sú vymenené, neopravované v teréne.

Náhradné terminály a napájacie moduly sú na sklade pre rýchle odoslanie; výmenná jednotka môže byť zaslaná predtým, než vrátite chybnú jednotku.

OCPP umožňuje vzdialenú diagnostiku: naši inžinieri čítajú protokoly a upravujú parametre bez návštevy miesta.

24-hodinová odpoveď na záručné reklamácie prostredníctvom e-mailu alebo WhatsApp; náhradné odoslanie do 5 pracovných dní.

Tipy na údržbu: štvrťročne čistite filtre koncoviek, každoročne kontrolujte koncovky krútiaceho momentu a po vydaní použite aktualizácie firmvéru.

Poznámky k inštalácii a používaniu

Nesprávne: montáž svorky tam, kde musí kábel DC prechádzať cez jazdný pruh vozidla. Vpravo: Kŕmenie veďte pod záliv alebo pozdĺž chránenej steny, aby sa nedalo prejsť.

Nesprávne: blokuje zadný ventilačný panel skrinky. Vpravo: za a nad skriňou ponechajte voľný priestor 500 mm pre prúdenie vzduchu.

Nesprávne: použitie koncovky ako kotvy na ťahanie kábla. Vpravo: veďte kábel rukou a nechajte zaťaženie odľahčovačom ťahu.

Nesprávne: ponechanie stanice na predvolených povereniach OCPP. Vpravo: zmeňte heslá a povoľte vzdialené monitorovanie pred prvým stretnutím so zákazníkom.

Nesprávne: predpokladajme, že každá pištoľ môže naraz načerpať 600 kW. Vpravo: plánujte stretnutia s vedomím, že sila je rozdelená medzi 2 až 16 zbraní.

Field Feedback na 600kW Split Unit

Prevádzkovateľ vozového parku v Jeddah v Saudskej Arábii prevádzkuje tri delené skrine s výkonom 600 kW v sklade s 26 šachtami. Jeho poznámka po ôsmich mesiacoch: terminály vydržali cez leto v poriadku, ale miestnosť kabinetu potrebovala druhú klimatizáciu. Poddimenzoval miestnosť, nie nabíjačku.

Developer lokality v Kazachstane spojil skriňu s ôsmimi vzduchom chladenými terminálmi na diaľničnom námestí. Rozhodujúcim faktorom, povedal nám, bola možnosť pridať ďalšie štyri terminály neskôr bez toho, aby ste sa dotkli napájacej miestnosti, a 65dB ventilátory sa nikdy nedostali do čakárne vodičov.

Distribútor v Mexico City upozornil na opačný problém: kábel terminálu je tuhý, keď je nový. Po niekoľkých týždňoch používania sa uvoľní a káble teraz pred expedíciou predohýbame v továrni. Jeho flotila desiatich jednotiek odvtedy nezaznamenala zlyhanie jediného modulu.

Často kladené otázky

Otázka: Môžem pridať ďalšie pištole do 600kW split systému neskôr?

A: Áno. Počet terminálov je nastavený v čase objednávky, ale neskôr sa mení; skriňa už podporuje 2-16 zbraní.

Otázka: Je terminál skutočne tichý?

Odpoveď: Štandardný vzduchom chladený terminál je takmer tichý; kvapalinou chladený hučí asi tak hlasno ako stolné PC.

Otázka: Aké vstupné napätie potrebujem na mieste?

A: AC480V ±10% pri 50/60Hz, severoamerický komerčný štandard.

Otázka: Môže jedna skrinka napájať terminály na rôznych miestach?

Odpoveď: V praktickej vzdialenosti kábla áno; vypočítame pokles napätia a veľkosť kábla z vášho plánu lokality.

Otázka: Potrebuje systém transformátor?

Odpoveď: Väčšina miest napája skriňu priamo zo 480V služby; ak vaša sieť dodáva stredné napätie, najprv sa zopne transformátor.

Otázka: Čo sa stane, ak jeden napájací modul zlyhá?

Odpoveď: Skriňa sa zníži o podiel tohto modulu a pokračuje v nabíjaní; vymieňate modul, zatiaľ čo zvyšok stanice beží.

Otázka: Ktoré konektory sú k dispozícii?

Odpoveď: CCS1, CCS2, GB/T, CHAdeMO a NACS v ľubovoľnej kombinácii medzi terminálmi.

Otázka: Je split systém s výkonom 600 kW pre malé mesto prehnaný?

Odpoveď: Áno, pre rohové miesto s 2 pištoľami je integrovaná jednotka lacnejšia; pre akúkoľvek lokalitu s plánom rastu nie.
