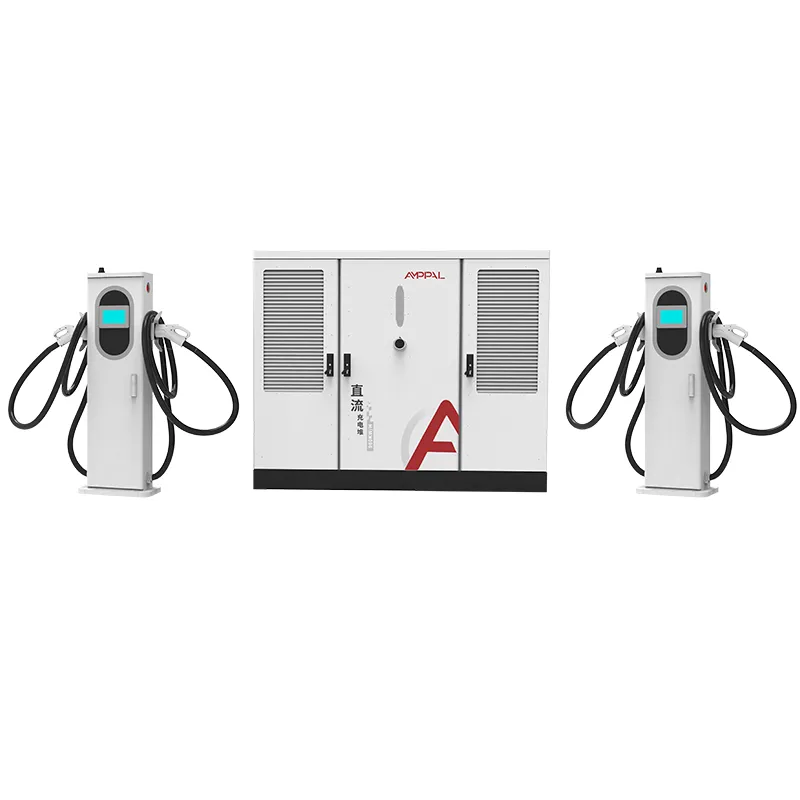

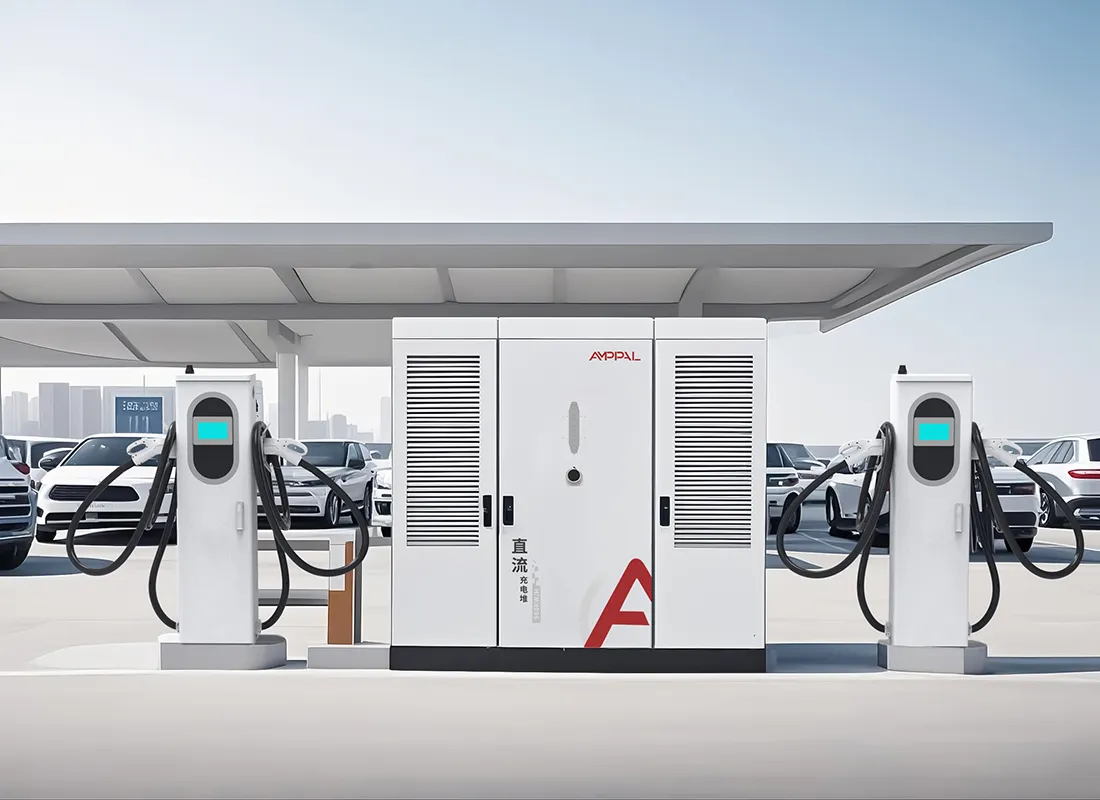

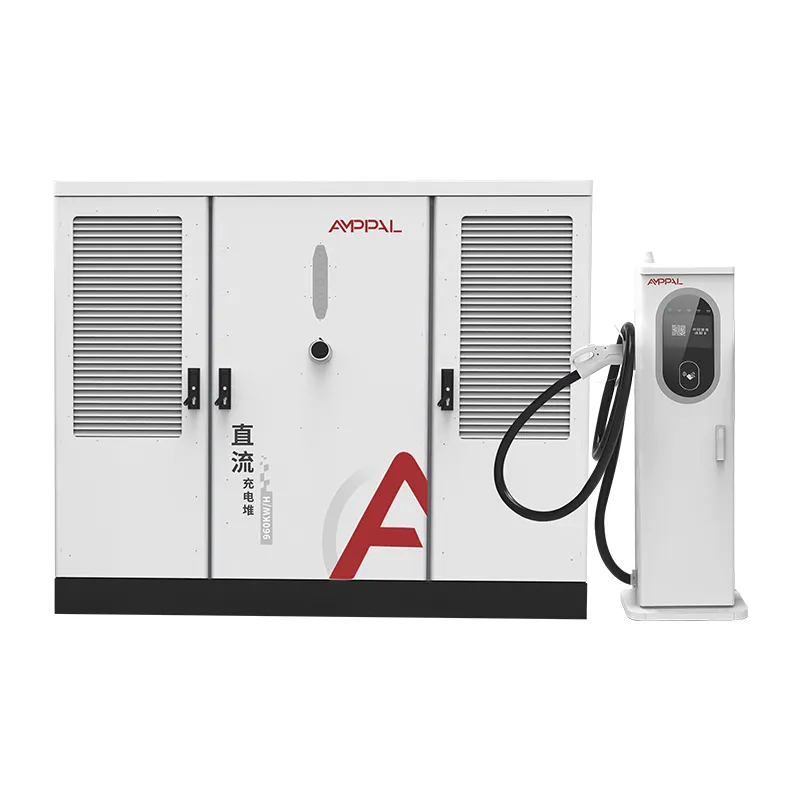

720kW ultrarýchla EV nabíjačka splitového typu pre vysokovýkonné EV

Škálovanie od 2 do 16 zbraní na jednej skrinke

Spoplatňovacia stránka je stávkou na číslo, ktoré nikto nevie: koľko áut sa objaví v treťom roku. Séria AF-DC-720 je skonštruovaná tak, aby túto stávku elegantne prehrala.

Skriňa je pevne stanovená na 720 kW, ale počet výstupov je číselník, nie rozhodnutie. Dva alebo šestnásť terminálov, ktoré sú priskrutkované k rovnakej skrini, zdieľajú rovnaký zdroj energie a hlásia sa do rovnakého backendu OCPP. Začnete v malom množstve tam, kde je návštevnosť neistá, a rozšírite sa tam, kde sa to osvedčilo.

Táto stránka popisuje cestu expanzie, správanie sa v rade pri rôznych počtoch zbraní a rytmus fázovaných investícií, ktorý funguje pre skutočné rozpočty staníc.

Vzor, ktorý vidíme vo viac ako 40 exportných krajinách, je konzistentný: operátori, ktorí rozfázujú svoje terminály, porazia operátorov, ktorí odhadnú konečnú veľkosť v prvý deň.

Prečo počet zbraní definuje zákaznícku skúsenosť

Špičkový výkon predáva projekt; Počet zbraní rozhoduje o tom, či sa vodiči vrátia. Vzťah medzi nimi si zaslúži bližší pohľad.

Viac pištolí znamená kratšie čakanie, aj keď sa 720 kW bazén nezmení, pretože výkon na reláciu klesá skôr, ako vodiča odvrátia.

Miesto na 16 pištolí s výkonom 720 kW dáva každej aktívnej relácii v priemere približne 45 kW, čo je dosť na pomalé, ale úplné nabitie; 4-pištoľové miesto dáva 180 kW na auto.

Matematika poradia je jednoduchá: so 16 pištoľami a 15-minútovou priemernou reláciou stránka vyčistí približne 60 vozidiel za hodinu pri plnom využití.

Rýchle a pomalé šachty môžu koexistovať: priraďte 600A kvapalinou chladené terminály nákladným vozidlám a 250A vzduchom chladené autá v rovnakej skrini.

Terminály môžu byť usporiadané v dávkach, takže tá istá skriňa obsluhuje 4 zbrane v tomto štvrťroku a 8 v nasledujúcom štvrťroku bez druhej napájacej miestnosti.

Diaľkové ovládanie OCPP vám umožňuje obmedziť výkon pištole počas špičkových hodín siete a zdvihnúť ho v noci, čo zmení zážitok bez zmeny hardvéru.

Technické špecifikácie

Scenáre plánovania pre stanice s výkonom 720 kW

Diaľničné lokality na zelenej lúke sa otvárajú so 4 delami a každých šesť mesiacov sa pridávajú ďalšie 4, keď premávka dospeje.

Mestské uzly, kde prenajímateľ prideľuje podlahovú plochu pre skriňu teraz a koncové pozície, keď sa nájomníci prihlásia.

Hybridy Depot-plus-verejné: 2 vysokovýkonné kvapalinou chladené priehradky pre vozový park, 6 vzduchom chladených priehradiek pre verejnosť, všetko na jednej skrini.

Dočasné nabíjanie alebo spoplatnenie udalosti, pri ktorom sa na sezónu nainštaluje konfigurácia so 16 svorkami a potom sa čiastočne odstráni.

Viacstupňové výberové konania, kde spoločnosť schváli kapacitu 720 kW jedenkrát a prevádzkovateľ fázuje hardvér.

Logika zdieľania energie cez 2 až 16 zásuviek

Regulátor považuje 720 kW za jeden bazén a každý terminál ako kohútik. Keď sa relácia spustí, skupina porovná svoju požiadavku s tým, čo je voľné, a udelí silu; už prebiehajúce relácie nie sú prerušené, jednoducho vidia, ako sa bazén okolo nich zmenšuje.

Pri 16 aktívnych reláciách dostane každé auto zhruba 45 kW, čo stále posunie priemernú EV z 20 % na 80 % za približne hodinu. Pri 4 aktívnych reláciách môže každé auto vytiahnuť až 180 kW a jedno vozidlo môže mať plných 720 kW, ak sa nič iné nenabíja.

Nastavenie priority v OCPP umožňuje operátorovi chrániť priestory vozového parku: depo môže obmedziť verejné terminály na 30 kW a zároveň zaručiť 600 A pre svoje vlastné nákladné vozidlá. Toto všetko je konfigurácia, nie inžinierstvo.

Dôležité sú aj požiadavky na napätie. Výstupný rozsah 300-1000V DC pokrýva osobné autá triedy 400V a nákladné autá triedy 800V na rovnakom autobuse, takže žiadna zbraň nie je uviaznutá architektúrou.

Testovanie zhody a zabezpečenie kvality

Flexibilita rozšírenia neznamená nič, ak certifikácia nepokrýva konfiguráciu, ktorú dodávate, takže každá kombinácia je testovaná ako systém.

Zoznam UL 2202-2022 a UL 2231-2 platí pre skriňu s 2 až 16 zásuvkami, nie len pre referenčnú konfiguráciu.

Testovanie krytu IP54 zahŕňa skrinku a terminály; vzorky sú testované vodným lúčom a prachom podľa programu ponuky.

Účiník sa meria pri plnom zaťažení na každej skrini a pred uvoľnením musí byť ≥0,99.

48-hodinové zapaľovanie prebehne každú jednotku v cykloch čiastočného zaťaženia, plného zaťaženia a bez zaťaženia, pričom údaje sa zaznamenávajú podľa sériového čísla.

Brány továrenskej kvality zahŕňajú audity krútiaceho momentu, kontroly vedenia káblov a záverečný test vloženia konektora na každej pištoli.

V našej továrni: Robotické zváranie až po záverečný test

Krok 1. CNC dierovanie a rezanie laserom tvarujte kryty z potiahnutých oceľových zvitkov.

Krok 2. Zváracie roboty FANUC zostavujú rámy; Ohraňovacie lisy TRUMPF skladajú vonkajšie panely.

Krok 3. Práškové lakovanie a vytvrdzovanie v rúre poskytujú povrchovej úprave s krytím IP54 odolnosť.

Krok 4. Striedavé zapojenie ističov a rozvodov prebieha na AC vedení; Montáž DC modulu sa vykonáva samostatne.

Krok 5. Kontrolér prideľovania sa zobrazí s konfiguráciou OCPP a počtu terminálov zákazníka.

Krok 6. Úplný záťažový test 720 kW overuje účinnosť, účinník a výstupné zvlnenie.

Krok 7. Jednotky bežia 48-hodinové zapaľovanie; akákoľvek porucha spustí prepracovanie a nový testovací cyklus.

Krok 8. Záverečná kontrola a preprava; ročná kapacita závodu presahuje milión jednotiek a v roku 2024 dodávky presiahli milión.

Sprievodca dimenzovaním: Zbrane, výkon a správanie vo fronte

Začnite s radom, ktorý prijmete. Ak je limitom 10-minútové čakanie, stanica potrebuje približne jednu zbraň na 12 vozidiel za hodinu špičkového dopytu. Toto pravidlo stanovuje, že rušné diaľničné námestie má 8 až 16 zbraní a miesto v malom meste 2 až 4.

Potom skontrolujte výkon na zbraň. Pod priemerom približne 40 kW sa relácie pretiahnu za hodinu a vodiči odchádzajú. Ak vaša predpoveď uvádza priemerný výkon pod 40 kW, odpoveďou je menej zbraní, nie viac.

Nekupujte 16 pištolí na miesto s kapacitou 720 kW a denným objemom 20 áut. Skriňa to podporuje, ale model radu to nepotrebuje a investícia do terminálu je nečinná. Začnite na 4, stúpte na 8, sledujte údaje.

Jedna úprimná poznámka: ak vaša stránka nikdy neprekročí 4 delá a nikdy neuvidíte nákladné autá, lacnejšia odpoveď je integrovaná jednotka v nižšej výkonovej triede. Flexibilita delenej architektúry má svoju cenu a nemali by ste ju platiť za rohový pozemok.

Prečo si prevádzkovatelia stránok vyberajú AMPPAL pre rast

Terminály sa objednávajú v dávkach k jednej skrini, takže druhé rozšírenie stojí zásielku terminálu, nie nová elektroinštalácia.

Dodanie 15-20 pracovných dní po schválení výkresu a MOQ jedného kontajnera, ktorý vyhovuje postupnému zavádzaniu.

Značka OEM/ODM, vlastné dĺžky káblov a mix konektorov na šaržu, takže každé rozšírenie môže nasledovať trh.

UL 2202-2022 a UL 2231-2 uvedené; CE, CB a TUV pre ostatné regióny.

Výrobca založený v roku 2014 s 260+ zamestnancami a 40+ exportnými krajinami, plus 200+ stanicami, ktoré prevádzkujeme sami.

Debny, nakladanie kontajnerov a dokumenty

Skriňa je uložená v drevenej krabici s oceľovým rámom so zdvíhacími okami; terminály sú paletizované s navinutými káblami a polstrovanými konektormi. Plány nakládky sú nakreslené na objednávku, takže kontajner s vysokou kockou s výškou 40 stôp pojme skriňu plus dávku terminálu, ktorú ste si skutočne objednali.

Podmienky sú FOB Ningbo alebo CIF do cieľa. Súbor dokumentov, faktúra, baliaci list, konosament a protokoly o skúške UL opúšťajú našu kanceláriu do 3 pracovných dní od vyplávania.

V prípade fázovaných projektov môžeme rozdeliť zásielky, pričom najprv pošleme skriňu a neskôr terminálové dávky, pričom zakaždým máme oddelené papierovanie.

Popredajná podpora a servis v teréne

Štandardná dvojročná záruka na skriňu, terminály, moduly a ovládač.

Náhradné terminály a výkonové moduly na sklade; krížová výmena v prípade záručných porúch do 5 pracovných dní.

Diaľková diagnostika OCPP pre nastavenia frontu, obmedzenia napájania a protokoly porúch bez návštevy technika.

Návod na uvedenie do prevádzky pre každú expanznú dávku vrátane kontrolného zoznamu na pridávanie pištolí do bežiacej skrine.

Aktualizácie firmvéru a konfiguračné šablóny zdieľané s každým zákazníkom, takže nové terminály sa automaticky pripájajú k fondu.

Poznámky k použitiu pre konfigurácie viacerých zbraní

Nesprávne: pridanie koncoviek nad rámec menovitých 16 zásuviek. Vpravo: zastavte sa o 16 a objednajte si druhú skrinku, keď to bude front vyžadovať.

Nesprávne: nastavenie každej pištole na maximálny výkon v backende OCPP. Vpravo: nakonfigurujte uzávery jednotlivých koncoviek tak, aby sa bazén nevyčerpal jedným blokom.

Nesprávne: ponechanie nepoužívaných terminálov napájaných v zime. Vpravo: použite pohotovostný režim pre každú zásuvku na zníženie strát pri nečinnosti.

Nesprávne: miešanie oblastí 50 Hz a 60 Hz na jednom zdieľanom podávači. Vpravo: pred inštaláciou potvrďte, že vstup na mieste zodpovedá AC480V ±10% pri 50/60Hz.

Nesprávne: vynechávanie štvrťročného čistenia filtra na vzduchom chladených koncovkách, keď počet pištolí rastie. Vpravo: naplánujte údržbu terminálu podľa počtu predajní.

Čo hovoria prevádzkovatelia staníc po šiestich mesiacoch

Diaľničný operátor v Texase v Spojených štátoch otvoril 6 zbraní na skrini s výkonom 720 kW a po piatich mesiacoch sa rozšíril na 12. Jeho správa: druhá dávka terminálu bola online za dva dni a skriňu nebolo potrebné počas expanzie otvárať.

Manažér autobusového depa v Baku v Azerbajdžane prevádzkuje 16 zbraní na jednej skrini a sťažuje sa iba na to, že prístrojová doska OCPP nezobrazuje históriu relácií jednotlivých zbraní dostatočne ďaleko na to, aby mohol podávať mesačné správy. Samotný hardvér zaznamenal 99,2 % dostupnosti.

Vývojár nákupného centra v Dubaji v Spojených arabských emirátoch začal so 4 zbraňami pri výkone 720 kW a opisuje rad ako zvládnuteľný, ale priznáva, že podcenil, koľko vodičov by nabíjalo počas večernej špičky, a namiesto toho, aby na tomto mieste tlačil všetkých 16 zbraní, plánuje druhú skrinku.

FAQ: Prispôsobenie vašej stanice

Otázka: Môže skriňa s výkonom 720 kW skutočne začať s 2 pištoľami?

Odpoveď: Áno, minimálna objednávka je 2 terminály; ďalšie sú pridané neskôr proti tej istej skrini.

Otázka: Ako dlho trvá pridanie terminálov k bežiacej stanici?

Odpoveď: Zvyčajne jeden pracovný deň na montáž, kabeláž a konfiguráciu OCPP.

Otázka: Čo sa stane s výkonom na zbraň, keď sa stránka zaplní?

A: Bazén sa delí rovnomerne podľa požiadavky; pri 16 sedeniach každý dostane cca 45kW, pri 4 sedeniach cca 180kW.

Otázka: Potrebujem väčší podávač, ak pridám zbrane neskôr?

Odpoveď: Nie, príkon 720 kW zostáva rovnaký; mení sa iba hardvér zásuvky.

Otázka: Môžu nákladné autá a autá zdieľať skrinku?

Odpoveď: Áno, s 600A kvapalinou chladenými terminálmi pre nákladné autá a 250A vzduchom chladenými pre osobné automobily.

Otázka: Je 16 zbraní prísny limit?

Odpoveď: Áno na skrinku; okrem toho pridajte druhú skrinku a ponechajte lokality oddelené v OCPP.

Otázka: Ktoré konektory môžu niesť terminály?

A: CCS1, CCS2, GB/T, CHAdeMO a NACS, priraditeľné podľa terminálu.

Otázka: Aký je čas dodania pre postupné zavádzanie?

Odpoveď: Každá dávka sa odosiela 15 až 20 pracovných dní po schválení výkresu, takže postupné rozdeľovanie vás nespomalí.
