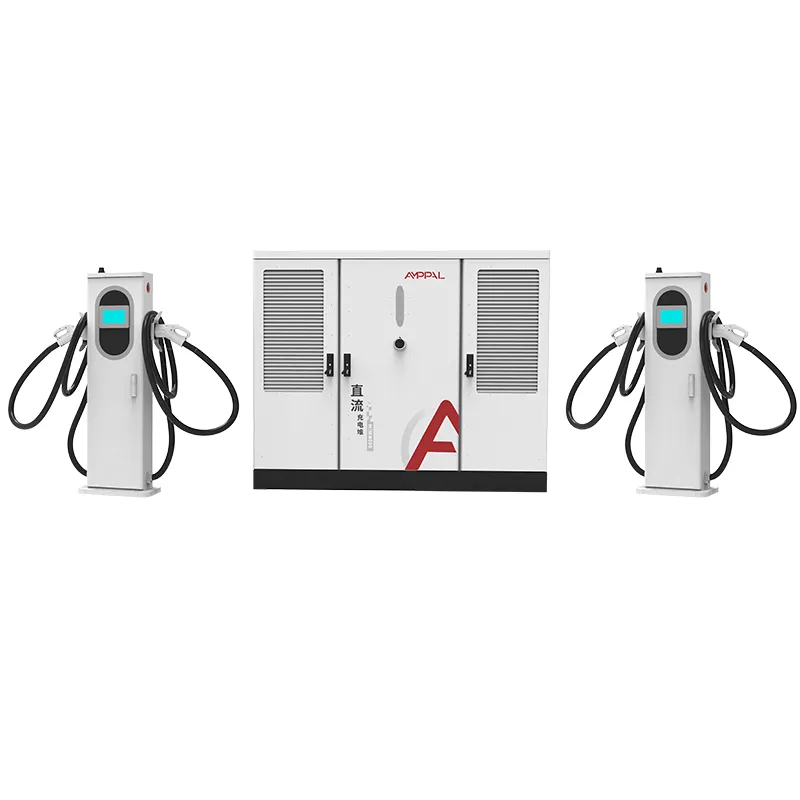

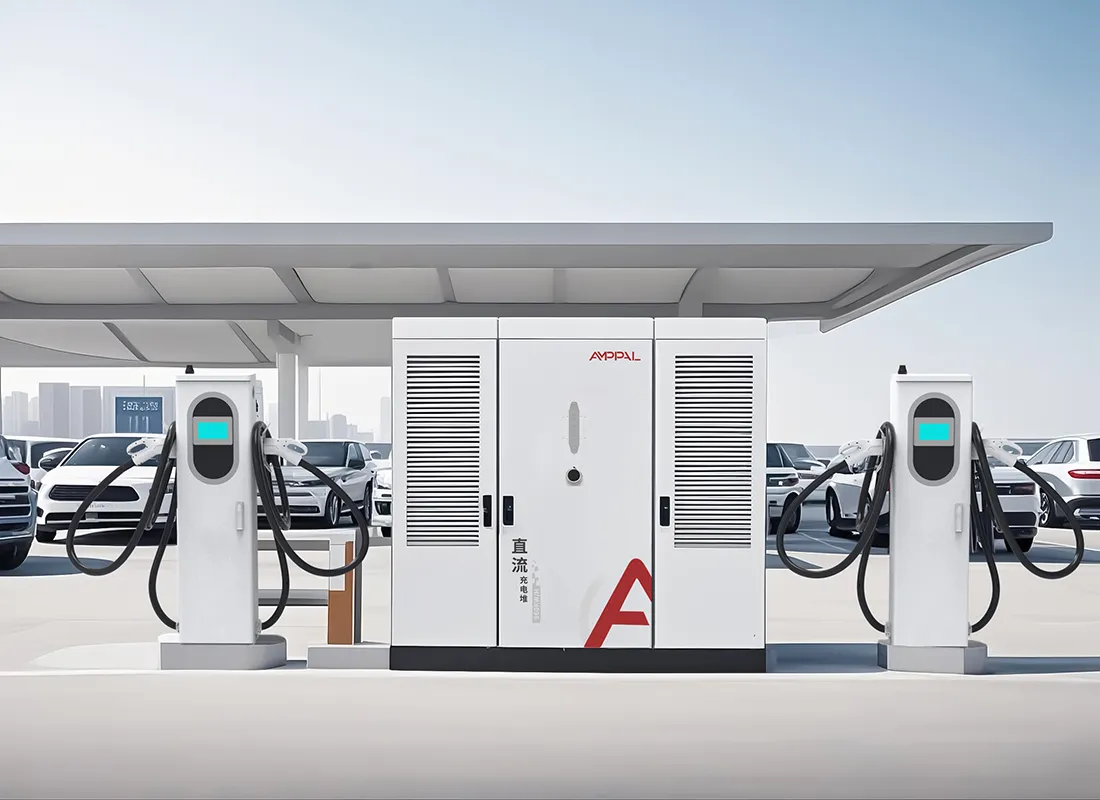

800kW vysokovýkonný split DC EV nabíjací systém pre komerčné nabíjacie rozbočovače

Čo v skutočnosti pokrývajú certifikáty UL

Severná Amerika neprijíma označenie CE ako dôkaz, že inštalácia nabíjačky je bezpečná. Akceptuje zoznam a pre zariadenia na rýchle nabíjanie jednosmerným prúdom je tento zoznam UL.

Tento delený systém s výkonom 800 kW nesie UL 2202-2022, štandard pre vybavenie nabíjacích systémov EV, a UL 2231-2, štandard pre systém ochrany osôb, ktorý chráni obsluhu pred úrazom elektrickým prúdom. Obe sú vytlačené na typovom štítku a obe prežijú inšpekciu orgánu s právomocou.

Táto stránka vysvetľuje dva štandardy, návrh 480 V severoamerického vstupu a body zhody, ktoré chránia projekty pred prepracovaním.

Mali by sme priamo povedať, čím táto stránka nie je: nie je to právne poradenstvo a miestne kódexy sa líšia v závislosti od štátu a okresu. Čo to je, je praktický obraz toho, ako uvedený 800kW systém odstraňuje prekážky, ktoré najčastejšie vidíme v amerických a kanadských projektoch.

Prístup na severoamerický trh: UL vs CE

Rozdiel medzi značkou CE a zoznamom UL nie je papierovanie. Ide o to, či je možné zariadenie legálne nainštalovať a poistiť.

CE je vlastné vyhlásenie výrobcu; UL je zoznam tretej strany podložený inšpekciami v továrni a následnými auditmi.

Väčšina amerických jurisdikcií, verejných služieb a poisťovní vyžaduje zoznam národne uznávaných skúšobných laboratórií, ktorý samotná CE neposkytuje.

UL 2202-2022 pokrýva zariadenie nabíjacieho systému ako celok: kryt, kabeláž, vstupné obvody a výstupné obvody.

UL 2231-2 pokrýva systém ochrany osôb, bezpečnostný blokovací reťazec medzi konektorom a výstupom DC.

S oboma zoznamami je 800kW systém pripravený na povolenie bez vlastného technického hodnotenia vo väčšine štátov.

Pre Kanadu môže byť rovnaké vybavenie hodnotené oproti náprotivkom CSA; naše súbory UL túto cestu podporujú.

Technické špecifikácie

Americké a kanadské závody postavené pre 800 kW

Medzištátne koridorové stanice, kde už existuje 480 V trojfázová služba a 800 kW je zmluvná kapacita.

Zastávky kamiónov a odpočívadlá ponúkajúce NEVI alebo štátom financované programy, ktoré vyžadujú uvedené vybavenie.

Firemné a vozové dvory nahrádzajúce dieselovú infraštruktúru vysokovýkonným jednosmerným nabíjaním.

Nákupné a zábavné podniky s veľkými parkoviskami a jediným vyhradeným transformátorom.

Užitočné pilotné projekty demonštrujúce vysokovýkonné nabíjanie v distribučnej sieti.

Letiskové a tranzitné parkovacie štruktúry, kde jedna 480V služba napája viacero nabíjacích zón.

Od 480V servisného vstupu k výstupu CCS1

Skriňa je navrhnutá podľa severoamerického komerčného štandardu: AC480V ±10% pri 50/60Hz trojfázovom vstupe. Medzi štandardným 480V rozvodom a skriňou nie je potrebný žiadny zvyšovací transformátor; stupeň usmerňovača konvertuje priamo na zbernicu 300-1000VDC.

Korekcia účinníka udržuje vstup na hodnote ≥0,99, čo udržuje meranie spotreby čisté a zabraňuje sankčným poplatkom za komerčné tarify, ktoré účtujú jalový výkon.

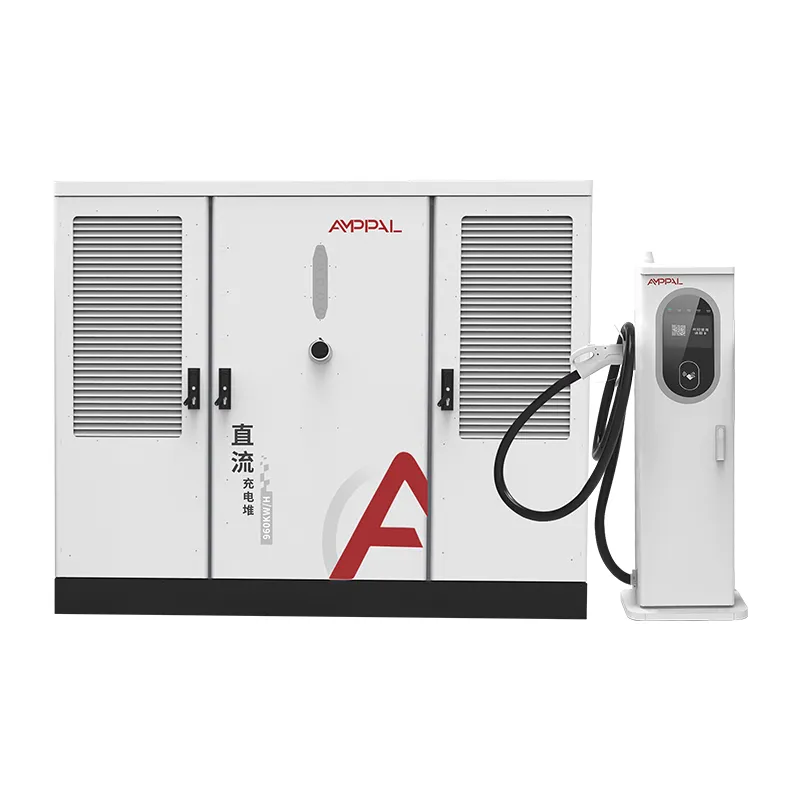

Bazén s výkonom 800 kW napája 2 až 16 terminálov. Každý terminál si dohodne svoj prúd s ovládačom, takže 600A kvapalinou chladená kabína a 250A vzduchom chladená kabína koexistujú v tej istej skrini a výstupné konektory zodpovedajú trhu: CCS1 pre Severnú Ameriku, s dostupným NACS.

Zemná ochrana a ochrana osôb sú riešené vo vnútri skrine v súlade s UL 2231-2 a stanica sa pripája k backendom OCPP 1.6 alebo 2.0 pre správu záťaže a diaľkové ovládanie.

Teplo je riadené vlastným chladiacim systémom skrinky, takže hlučnosť ≤65 dB je zachovaná aj pri plnom výkone. To záleží na komerčných pozemkoch, kde susedov pozemok leží blízko podložky.

Označenie UL, NEC 625 a akceptácia AHJ

Povolenie je miesto, kde uvedené vybavenie platí samo za seba. Pri kontrole sú dôležité tri dokumenty a my ich dodávame všetky.

Značka UL na typovom štítku, ktorá sa zhoduje s číslom modelu v našom zozname, je to, čo inšpektor fotografuje.

Článok 625 NEC sa vzťahuje na inštaláciu nabíjacieho zariadenia EV; náš návod na inštaláciu mapuje skriňu podľa požiadaviek na napájač, nadprúd a prostriedky na odpojenie.

NFPA 70 je samotný kódex a je v ňom umiestnený článok 625; Recenzia AHJ sa zameriava na uzemnenie, spojenie a odpojenie v dohľade.

Poskytujeme správy o skúške UL a osvedčenie o zhode pre konkrétne dodávané sériové rady.

Dokumentácia na vstupnej strane obsahuje schému zapojenia 480 V a schémy krútiaceho momentu pre servisné pripojenie.

Pre financované projekty sa naša dokumentácia UL zhoduje so zoznamami zariadení, ktoré NEVI a štátne programy vyžadujú od uchádzačov.

Výrobný proces pre jednotky uvedené v zozname UL

Krok 1. Kryty sú vyrazené a vyrezané laserom z oceľových zvitkov a následne robotizované zváraním na linkách FANUC.

Krok 2. Ohraňovací lis TRUMPF tvoria panely; Nasleduje práškové lakovanie a vytvrdzovanie.

Krok 3. Striedavý rozvod je zapojený na AC linke s komponentmi uznanými UL a koncovkami riadenými krútiacim momentom.

Krok 4. Usmerňovacie moduly a doska na ochranu osôb sú namontované na jednosmernom vedení.

Krok 5. Každá skriňa je testovaná na záťaž 800 kW so zaznamenanými účinníkmi, zvlnením a ochranou.

Krok 6. 48-hodinové zapaľovanie cykluje jednotku; logy sú viazané na sériové číslo.

Krok 7. Vzorky následnej kontroly UL sa odoberú z výroby podľa programu zoznamu.

Krok 8. Záverečná kontrola a preprava; závod do roku 2024 kumulatívne dodal viac ako jeden milión kusov.

Je táto nabíjačka vhodná pre časovú os vášho projektu?

Vyberte si 800kW systém uvedený v zozname UL, keď je váš projekt v Spojených štátoch alebo Kanade, keď donor alebo utilita vyžaduje uvedené vybavenie, alebo keď váš AHJ nebude akceptovať hardvér len s CE. Je to tiež správna voľba, keď chcete jeden model, ktorý pokrýva rast od 2 do 16 zbraní.

Nevyberajte si ho pre jeden maloobchodný kútik s 2 zbraňami na trhu bez presadzovania UL; zalistovanie je spojené s nákladmi a prácu tam vykoná len jednotka CE.

Pred objednaním skontrolujte svoju servisnú kapacitu: skriňa potrebuje skutočných 800 kW pri prevádzke 480 V, plus priestor pre nábeh a meranie. Posielame kontrolný zoznam údajov o lokalite s cenovou ponukou a naši technici ho skontrolujú skôr, ako sa zaviažete.

Dodacie lehoty sa tiež líšia od trhov len pre CE: výrobné série uvedené na zozname UL sa riadia rovnakým harmonogramom 15 až 20 pracovných dní, ale niektoré americké projekty potrebujú dokumenty so zoznamom už skôr na žiadosti o financovanie. Požiadajte o balík dokumentácie, keď požadujete cenu, nie potom, čo vyhráte ponuku.

A ak je váš projekt čisto špekulatívny, bez lokality, bez zmluvy o službách a bez cesty povolenia, počkajte s objednávkou. Zariadenie zachováva; parkovisko možno nie.

Prečo AMPPAL pre nabíjacie zariadenia uvedené v zozname UL

UL 2202-2022 a UL 2231-2 sú uvedené, s už vykonanými následnými továrenskými auditmi.

Dodanie 15-20 pracovných dní po schválení výkresu; MOQ z jedného kontajnera.

OEM/ODM: Severoamerická značka, sady konektorov NACS alebo CCS1 a vlastné dĺžky káblov.

Balík dokumentácie pre maklérov a AHJ: správy UL, osvedčenia o pôvode a schémy zapojenia.

Výrobca so sídlom v Yueqing založený v roku 2014, ktorý vyváža do 40+ krajín vrátane USA a Kanady.

Paletizácia, zdvíhanie a dodávka

Skriňa sa dodáva v prepravke s oceľovým rámom s rozmermi približne 2300 x 1900 x 1150 mm so štyrmi zdvíhacími bodmi; terminály sú paletované s navinutými káblami a chránenými konektormi. Do skrinky sa zmestí 40-metrový kontajner s vysokou kockou a až osem terminálov.

Dodacie podmienky sú FOB Ningbo alebo CIF do amerického alebo kanadského prístavu. Doklady, faktúra, baliaci list, nákladný list, protokoly o skúške UL a osvedčenie o pôvode sú vystavené do 3 pracovných dní od naloženia.

Prepravka obsahuje schému vybavenia pre skriňu s výškou 2200 mm a náš sprievodca uvedením do prevádzky zahŕňa možnosti vysokozdvižného vozíka a žeriavu pre danú lokalitu.

Servisná sieť a záručné podmienky

Dvojročná štandardná záruka sa vzťahuje na skriňu, terminály, výkonové moduly a ochranný ovládač.

Výmena medzi loďami pri poruchách záruky; náhradné odoslanie do 5 pracovných dní z nášho skladu.

Vzdialená diagnostika OCPP a aktualizácie firmvéru spravované našimi inžiniermi v rôznych časových pásmach.

Súpravy náhradných dielov pre zákazníkov zo Severnej Ameriky: poistky, konektory a ovládacie dosky uložené na poličke.

Ročná údržba zahŕňa opätovné kontroly krútiaceho momentu po prvom roku a kontrolu opotrebovania konektorov každých 6 mesiacov.

Poznámky k použitiu pre severoamerické inštalácie

Nesprávne: napájanie skrine z 208V služby. Vpravo: poskytnite AC480V ±10% trojfázový, ako predpokladá zoznam UL.

Nesprávne: vynechanie odpájacieho prostriedku na dohľad od zariadenia. Vpravo: nainštalujte odpojovač podľa NEC 625 a našej schémy zapojenia.

Nesprávne: uzemnenie cez samotné vedenie. Vpravo: veďte uzemňovací vodič zariadenia podľa návodu na inštaláciu.

Nesprávne: predpokladám, že zoznam UL pokrýva neuvedený terminál tretej strany. Vpravo: použite terminály dodané s uvedeným systémom.

Nesprávne: preskočenie návodu AHJ pred napájaním. Vpravo: pozvite inšpektora so súborom UL a protokolmi o skúškach v ruke.

Spätná väzba operátora na inštalácie uvedené v zozname UL

Nabíjacia sieť v Kalifornii v Spojených štátoch uviedla do prevádzky dve 800kW skrine na chodbe a prešla kontrolou pri prvej návšteve. Jediná sťažnosť projektového manažéra: prepravka dorazila o dva dni neskôr, ako bola cenová ponuka nákladnej dopravy, čo posunulo uvedenie do prevádzky na víkend.

Dodávateľ verejných služieb v Ontáriu v Kanade použil schémy zapojenia 480 V na predbežnú ponuku na elektrické práce. Jeho spätná väzba bola, že rozvrh krútiaceho momentu mu ušetril prepracovanie, aj keď si želal, aby bol koncový kábel o 0,5 m dlhší pre jeho usporiadanie kabíny.

Prevádzkovateľ vozového parku v Ohiu v Spojených štátoch prevádzkuje 10 zbraní na skriňu pre svoj nákladný dvor. Po deviatich mesiacoch bolo potrebné vymeniť jednu západku konektora; náhradná loď dorazila za štyri dni a zvyšok stanice sa nikdy neprestal nabíjať.

FAQ: Certifikácia a inštalácia

Otázka: Je skriňa s výkonom 800 kW uvedená v zozname alebo len testovaná?

Odpoveď: Uvedené pod UL 2202-2022 a UL 2231-2 s prebiehajúcimi následnými auditmi v továrni.

Otázka: Prečo CE nefunguje pre Spojené štáty?

Odpoveď: Povolenie a poistenie v USA vo všeobecnosti vyžadujú zoznam národne uznávaného skúšobného laboratória; CE je vlastné vyhlásenie výrobcu.

Otázka: Aké vstupné napätie systém potrebuje?

A: AC480V ±10% pri 50/60Hz, štandardná severoamerická komerčná služba.

Otázka: Vyžaduje NEC 625 na mieste niečo špeciálne?

A: Správne dimenzovanie podávača, nadprúdová ochrana a odpojovací prostriedok na dohľad; naša príručka mapuje každú požiadavku.

Otázka: Môžu byť terminály CCS1 a NACS na tej istej skrini?

Odpoveď: Áno, sady konektorov sú priradené k terminálu v čase objednávky.

Otázka: Je potrebný transformátor pred skriňou?

Odpoveď: Iba ak je vaša služba stredného napätia; zo siete 480V sa skriňa pripája priamo.

Otázka: Koľko zbraní dokáže 800 kW systém spustiť?

A: Od 2 do 16, zmiešavanie 250A vzduchom chladených a 600A kvapalinou chladených koncoviek.

Otázka: Aké dokumenty budú potrebovať môj maklér a AHJ?

Odpoveď: Správy o skúške UL, osvedčenie o pôvode, zoznam balenia a schéma zapojenia, všetko je súčasťou dodávky.
