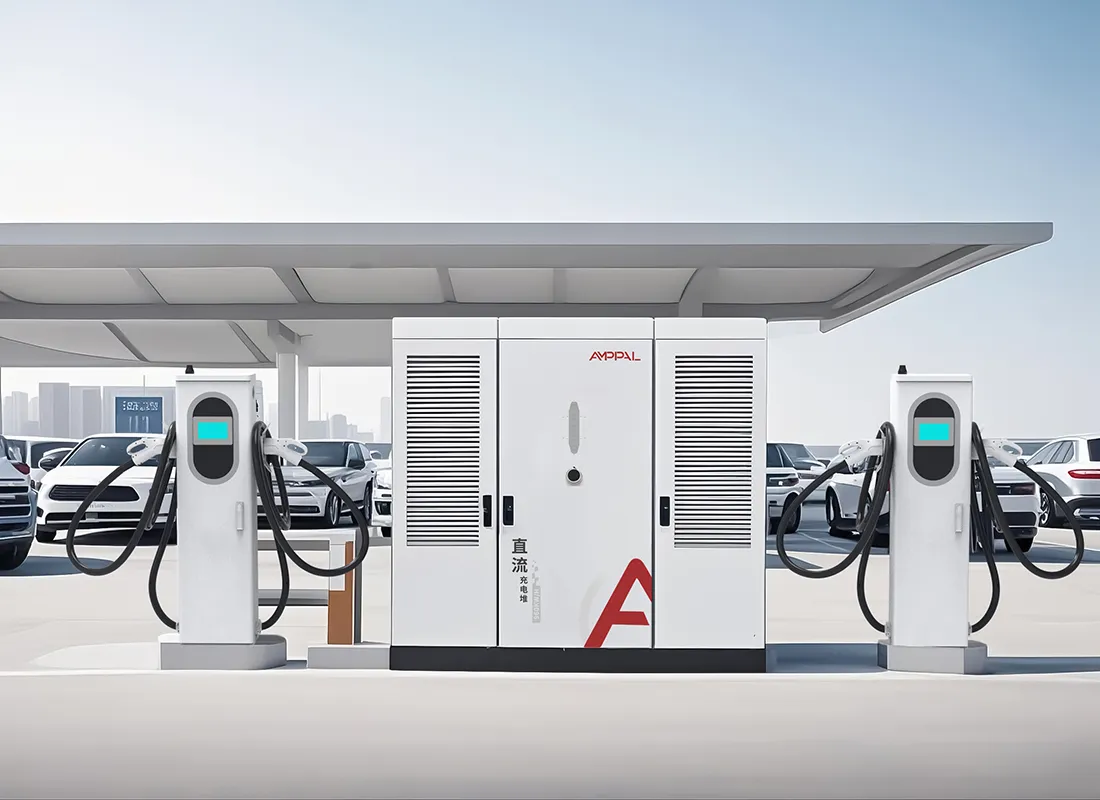

Ultra-rýchla nabíjacia stanica s jednosmerným prúdom rozdeleného typu na nabíjanie vo flotile megawattov

Energia, sieť a inžinierske siete v jednom systéme

960kW nabíjačka nie je väčšia verzia malej. Je to energetický projekt s pripojenou nabíjačkou a jeho úspech žije v rozvodni, transformátore a káblových žľaboch rovnako ako v moduloch usmerňovačov.

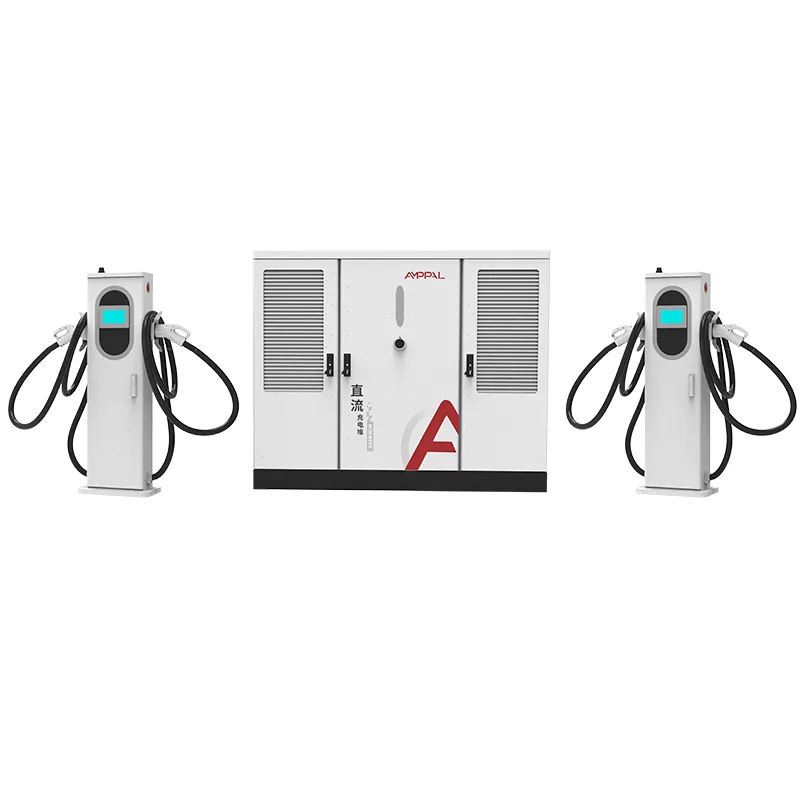

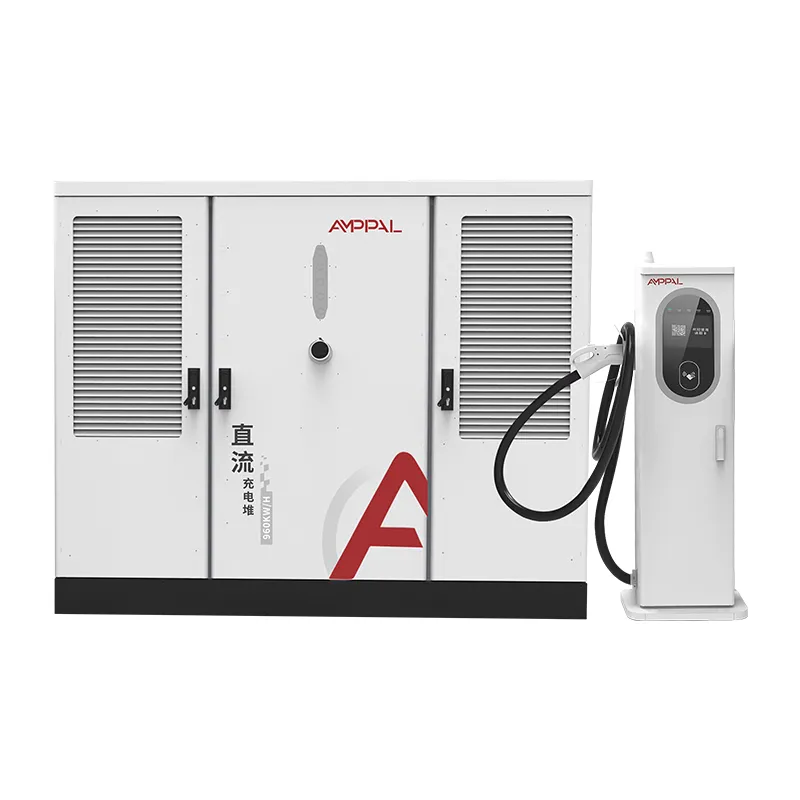

Séria AF-DC-960 sústreďuje konverziu energie do skrinky s rozmermi 2200 x 1800 x 1000 mm napájanej trojfázovým AC480V a rozdeľuje výstup medzi 2 až 16 terminálov. Technické otázky prichádzajú skôr ako kontajner: veľkosť podávača, výkon transformátora, meranie spotreby a postupnosť konštrukcie.

Táto stránka obsahuje čísla, ktoré vývojár rozbočovačov skutočne potrebuje, od vstupnej kapacity po prijatie do prevádzky a kde sa zapájame ako výrobca.

Ak stále porovnávate 120kW jednotky, prestaňte čítať tu. Tento systém je určený pre operátorov, ktorí sa už zaviazali k vysokovýkonnému nabíjaniu a teraz potrebujú inžinierstvo na jeho zálohovanie.

Šesť čísel, ktoré definujú 960 kW Hub

Pred prvým žrebovaním o každom projekte s výkonom 960 kW rozhoduje šesť čísel. Tu sú s poctivým čítaním každého z nich.

960 kW pri 480 V trojfázový odber zhruba 1 155 A pri plnom zaťažení, čo určuje triedu napájača a rozvádzača od prvého dňa.

Transformátor s výkonom 1 250 kVA je typickým párovaním pre 960 kW plus pomocné stanice a svetlú výšku v závislosti od pravidiel siete.

Účiník ≥0,99 udržuje reaktívnu zložku blízko nuly, čo je dôležité pri tarifách, ktoré účtujú dopyt kVA a nie kW.

16 pištolí pri výkone 960 kW má priemerný výkon 60 kW na aktívnu reláciu, čo pri plnom vyťažení uvoľní rad asi 60 vozidiel za hodinu.

600A kvapalinou chladené terminály sústreďujú najvyšší prúd do pozícií najbližšie k skrini, čím udržujú ťažké DC chody krátke.

15-20 pracovných dní výrobného času je najkratšia časť plánu; schválenie transformátora a inžinierskych sietí zvyčajne trvá dlhšie.

A siedme číslo, číslo, ktoré nikto nevytlačí na údajovom liste: vzdialenosť lokality k najbližšiemu strednonapäťovému napájaciemu zdroju, ktorý rozhoduje o tom, či účet za energie zahŕňa stĺpy, priekopy alebo rozvodňu.

Technické špecifikácie

Rozbočovače, kde má 960 kW ekonomický zmysel

Medzištátne koridory nákladnej dopravy obsluhujúce elektrické nákladné vozidlá triedy 8, ktoré potrebujú 600A spojenia chrbtom k sebe.

Pozemky priľahlé k inžinierskym sieťam, kde už vedie rozvod VN k hranici pozemku.

Prestupové dvory na letiskách a námorných prístavoch s pravidelnými vlnami vozidiel a nie nepretržitou kvapkajúcou dopravou.

Hybridné depot-hub, kde autobusy, nákladné autá a osobné autá zdieľajú jednu zmluvu o nákupe energie.

Regionálne vlajkové stanice, ktoré ukotvujú značku siete a ospravedlňujú vyhradený transformátor.

Priemyselné parky na zelenej lúke, kde si developer môže rezervovať kapacitu transformátora pred nasťahovaním nájomníkov.

Od sieťového transformátora po zbernicu 1000 V DC

Reťaz začína na sieťovom vysokonapäťovom pripojení. Transformátor namontovaný na podložke zníži na 480 V trojfázový, menovitý vstup skrine, a servisný panel napája skriňu cez vyhradený napájač s veľkosťou približne 1 155 A pri plnom zaťažení.

Vo vnútri skrine moduly usmerňovača konvertujú 480 V AC na 300-1000 V DC konštantný výkon zbernice. Korekcia účinníka udržuje vstup na hodnote ≥0,99, takže reaktívny odber stanice zostáva zanedbateľný, aj keď sú moduly nečinné.

Z jednosmernej zbernice si terminály vyjednávajú svoj podiel. Jediný kvapalinou chladený terminál dokáže poňať celý 960kW bazén na jazdu nákladným vozidlom; so 16 aktívnymi autami sa bazén rozdelí na približne 60 kW na reláciu. Rozsah výkonu pokrýva osobné automobily triedy 400V a nákladné vozidlá triedy 800V bez rekonfigurácie.

Ovládanie na úrovni stanice prebieha cez OCPP 1.6 alebo 2.0, čo umožňuje operátorovi zakryť rozbočovač počas špičiek a zdvihnúť ho v noci.

Normy, typové skúšky a brány kvality

Zariadenia v mriežke sa kontrolujú prísnejšie ako maloobchodný hardvér, takže príbeh o kvalite musí byť zapísaný v certifikátoch a testovacích protokoloch.

Zoznam UL 2202-2022 a UL 2231-2 pokrýva skrinku a celý rad svoriek 2-16.

Krytie IP54 overené testovaním prachom a prúdom vody; kryty prechádzajú 96-hodinovým soľným sprejom pre pobrežné centrá.

Účiník sa meria pri plnom zaťažení 960 kW na každej skrini a pred uvoľnením musí byť ≥0,99.

48-hodinové zapaľovanie prevedie jednotku čiastočným a plným zaťažením, pričom údaje sa zaznamenávajú podľa sériového čísla.

Následné audity továrne udržiavajú zoznam platný po celú dobu životnosti produktu, nielen počas prvej zásielky.

Ako sa vyrába skriňa s výkonom 960 kW

Krok 1. Oceľové zvitky sú dierované a rezané laserom, potom zvarené do rámov pomocou robotických ramien FANUC.

Krok 2. Ohraňovací lis TRUMPF tvoria panely; kryt je natretý práškovou farbou a vytvrdený.

Krok 3. Rozvod striedavého prúdu, ističe a meranie sú zapojené do vedenia striedavého prúdu s koncovkami riadenými krútiacim momentom.

Krok 4. Usmerňovacie moduly a alokačný regulátor sú inštalované na samostatnom DC vedení.

Krok 5. Skriňa je testovaná na výkon 960 kW na odporovej banke; sa zaznamenáva účinnosť, zvlnenie a účinník.

Krok 6. Nasleduje 48-hodinové vyhorenie a neúspešné jednotky sa vrátia na linku na prepracovanie a nový cyklus.

Krok 7. Záverečná kontrola zahŕňa krútiaci moment, kabeláž, štítky a sériové záznamy.

Krok 8. Crating na export; ročná kapacita závodu presahuje milión jednotiek a v roku 2024 dodávky presiahli milión.

Kontrolný zoznam inžinierstva lokality predtým, ako sa zaviažete

Najprv potvrďte zmluvu o službách. Zaťaženie 960 kW je tarifná udalosť, nie výmena elektromera; väčšina utilít vyžaduje aplikáciu, záťažovú štúdiu a niekedy aj upgrade služby, čo môže trvať mesiace.

Veľkosť transformátora so svetlou výškou: 1 250 kVA pokrýva skriňu plus osvetlenie stanice, HVAC a budúce terminály bez druhej modernizácie.

Naplánujte si stavebné práce: 2200 mm vysoká skriňa potrebuje rovnú betónovú podložku, káblovú žľabu alebo žľabu ku koncovkám a podložku na vybavenie v dosahu žeriavu alebo vysokozdvižného vozíka pre jednotku v prepravke.

Ak časová os vášho projektu nedokáže absorbovať oneskorenie služby alebo vaša lokalita nemôže hostiť vyhradený transformátor, toto je momentálne nesprávny produkt. Rozbočovač s výkonom 960 kW je trvalou súčasťou infraštruktúry a chová sa tak.

Pošlite nám odpoveď na záťažovú štúdiu pomôcky, keď ju budete mať; naši inžinieri pred objednávkou dôkladne skontrolujú výpočet podávača a menovitý výkon transformátora oproti vstupnej krivke skrine.

Prečo AMPPAL pre vysokokapacitné rozbočovače

Jeden výrobca skrine, terminálov a ovládacieho softvéru, takže systém s výkonom 960 kW nie je zostavený zo sľubov troch predajcov.

UL 2202-2022 a UL 2231-2 uvedené, plus CE, CB a TUV pre ostatné trhy.

Možnosti OEM/ODM: značka, kombinácie konektorov, dĺžky káblov a konfigurácia servera OCPP.

Dodanie do 15-20 pracovných dní po schválení výkresu; MOQ z jedného kontajnera.

Podpora od spoločnosti, ktorá sama prevádzkuje 200+ staníc, vrátane 500 kvapalinou chladených jednotiek projektu NEOM zeleného vodíka.

Zdvíhanie, vybavenie a dodávka veľkých skriniek

Skriňa je najťažšia položka v zásielke: prepravka s oceľovým rámom takmer 2300 x 1900 x 1150 mm so štyrmi menovitými zdvíhacími bodmi a schémou vybavenia vo vnútri. Terminály sa pohybujú na paletách a jednotky chladené kvapalinou sa odosielajú suché s chladiacou kvapalinou naplnenou na mieste.

40-stopový kontajner s vysokou kockou nesie skriňu plus až osem terminálov; väčší terminál počíta loď v druhom kontajneri. Poskytujeme cenové ponuky FOB Ningbo alebo CIF s faktúrou, baliacim zoznamom, nákladným listom a správami UL vydanými do 3 pracovných dní od naloženia.

Návod na uvedenie do prevádzky zahŕňa možnosti žeriavu a vysokozdvižného vozíka pre skriňu, rozloženie podložiek a rozvrh krútiaceho momentu pre pripojenie 480 V.

Zmluvy o údržbe a náhradné diely pre náboje

Štandardná dvojročná záruka na skriňu, terminály, napájacie moduly a ovládač.

Výmena medzi loďami v prípade záručných porúch s odoslaním náhradného dielu do 5 pracovných dní.

Súpravy preventívnej údržby pre náboje: filtre, konektory, chladiacu kvapalinu a náhradné ovládacie dosky.

Vzdialená diagnostika OCPP pre limity zaťaženia, protokoly porúch a aktualizácie firmvéru v rôznych časových pásmach.

Odporúčanie ročného servisu: opätovná kontrola krútiaceho momentu, servis filtra, preplach chladiacej kvapaliny každých 24 mesiacov a tepelná kontrola zbernice DC.

Poznámky k používaniu pre stránky s vysokým výkonom

Nesprávne: zapnutie skrinky skôr, ako sieť potvrdí servisnú fázu a napätie. Vpravo: pomocou merača skontrolujte AC480V ±10% na všetkých troch fázach a potom zatvorte.

Nesprávne: poddimenzovanie podávača, pretože náboj „do neho zarastie“. Vpravo: Dimenzujte podávač a transformátor na zmluvných 960 kW od prvého dňa.

Nesprávne: umiestnite skrinku tam, kde nie je možné zdvihnúť jednotku prepravky. Vpravo: pred príchodom kontajnera potvrďte prístup k žeriavu alebo vysokozdvižnému vozíku a polohu podložky.

Nesprávne: preskočenie kontroly merača dopytu po uvedení do prevádzky. Vpravo: porovnajte účtovanie kVA za prvý mesiac so záznamom účinníka ≥0,99.

Nesprávne: zaobchádzanie so svorkami 600A ako s trvalými kotvami pre nákladné autá, o ktoré sa môžu ťahať. Vpravo: nainštalujte stĺpiky a veďte kábel rukou.

Spätná väzba operátora rozbočovača po uvedení do prevádzky

Prevádzkovateľ nákladného koridoru v Kalifornii v Spojených štátoch prevádzkuje centrálu s výkonom 960 kW so šiestimi kvapalinou chladenými terminálmi pre nákladné vozidlá triedy 8. Za deväť mesiacov stanica nabije nákladný automobil vo výške 20 – 80 % za približne 90 minút a jeho jedinou sťažnosťou je merač spotreby, ktorý ukazuje mesačný pohotovostný poplatok, na ktorý si nepočítal.

Autobusové depo vo Varšave v Poľsku spája skriňu s výkonom 960 kW s desiatimi vzduchom chladenými terminálmi. Manažér skladu chváli výkon účinníka na svojom účte, ale poznamenáva, že uvedenie do prevádzky trvalo päť dní namiesto plánovaných troch dní, pretože miestny prevádzkovateľ siete požadoval dodatočnú štúdiu ochrany.

Vývojár v Dubaji v Spojených arabských emirátoch postavil rozbočovač okolo transformátora s výkonom 1 250 kVA a hlási elektrickú akceptáciu odovzdanú pri prvej kontrole. Jeho výhrada: pôdorys kabinetu si vynútil malé prerobenie dverí miestnosti s vybavením, čomu by sa pred stavebnými prácami vyhol kontrolou rozmerov prepravky oproti otvoru.

FAQ: Grid and Site Questions

Otázka: Akú kapacitu podávača potrebuje skriňa s výkonom 960 kW?

A: Zhruba 1, 155A pri 480V trojfázový pri plnom zaťažení; napájač, rozvádzač a transformátor sú dimenzované na zmluvnú kapacitu.

Otázka: Aký transformátor sa spáruje s týmto systémom?

Odpoveď: Typicky 1 250 kVA pre skriňu plus pomocné zariadenia a svetlú výšku, potvrdené v súlade s pravidlami vašej siete.

Otázka: Ako ovplyvňuje účinník môj účet?

Odpoveď: Pri hodnote ≥0,99 zostáva reaktívny dopyt zanedbateľný, čo umožňuje vyhnúť sa poplatkom za dopyt na základe kVA pri mnohých komerčných tarifách.

Otázka: Môže jedna skriňa slúžiť nákladným aj osobným autám?

Odpoveď: Áno, miešanie 600A kvapalinou chladených koncoviek pre nákladné autá a 250A vzduchom chladených koncoviek pre osobné automobily.

Otázka: Ako dlho trvá uvedenie do prevádzky?

Odpoveď: Zvyčajne 3-5 dní na mieste vrátane kontrol ochrany dodávateľa, za predpokladu, že stavebné práce sú dokončené.

Otázka: Je potrebná samostatná služba pre pomocné stanice?

Odpoveď: Odporúčame malé pomocné napájanie pre osvetlenie a ovládacie prvky, ale samotná skriňa preberá hlavné 480V služby.

Otázka: Ktoré sieťové frekvencie fungujú?

A: AC480V ±10% pri 50Hz aj 60Hz, pokrývajúce väčšinu trhov s použitím triedy 480V.

Otázka: Aká je dodacia lehota?

Odpoveď: 15-20 pracovných dní po schválení výkresu, pričom práce na transformátore a inžinierskych sieťach prebiehajú paralelne na vašej strane.
