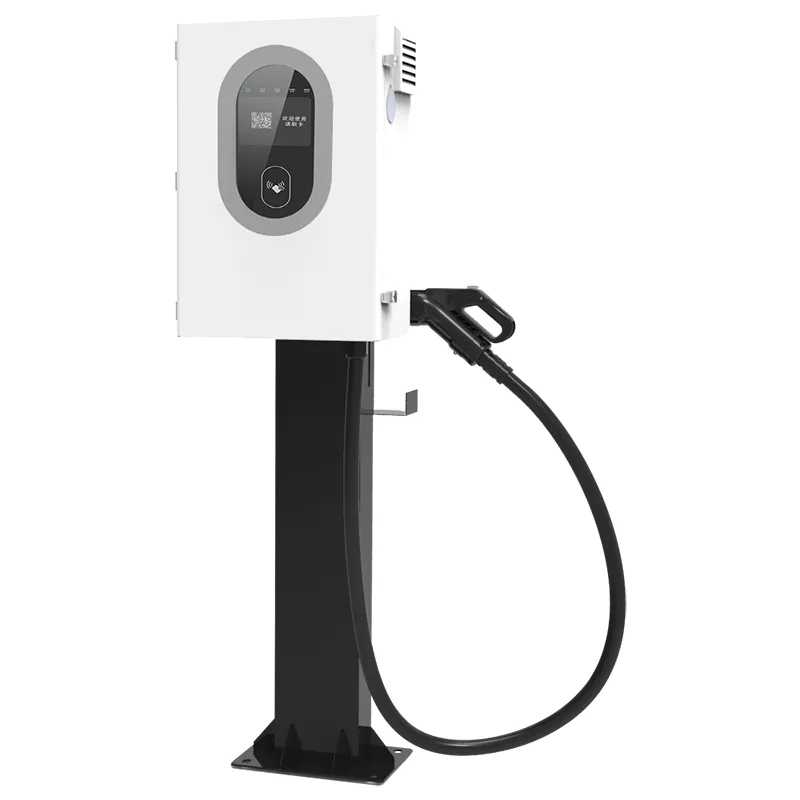

7kW obojsmerná V2G DC EV nabíjačka pre domáce energetické a inteligentné siete

Čo robí 7kW obojsmerná jednotka pre domácnosť

7kW obojsmerná nabíjačka V2G DC EV pre domáce energetické a inteligentné siete (AF-DC-07) je malá obojsmerná jednosmerná nabíjačka. Robí samozrejmú prácu – nabíja elektromobil výkonom 7 kW – a druhú úlohu, ktorú väčšina nabíjačiek nedokáže urobiť: odoberá energiu späť z auta a napája dom. Tento druhý smer je to, čo V2H (vehicle-to-home) a V2G (vehicle-to-grid) v praxi znamenajú.

Pre typický dom s 40-60kWh batériou EV, 7kW spätného toku pokrýva základné zaťaženie: chladnička, router, osvetlenie, obehové čerpadlá kúrenia. Nerozbehne elektrickú rúru a tepelné čerpadlo naraz. Kupuje si hodiny prežitia výpadku, nie týždeň nezávislosti od siete.

Šesť dôvodov, prečo jednotka s výkonom 7 kW zmení dom

Argumentom nie je rýchlosť nabíjania; je to druhý smer prúdenia. Šesť bodov kupujúci opakujú po inštalácii:

Záložné napájanie bez druhej batérie: EV, ktoré už vlastníte, sa stáva rezervou. 60kWh auto vystačí na dva dni domácej večernej záťaže.

Arbitráž vo vrcholovom údolí: účtovajte za nočné tarify, vybíjajte počas drahého večerného okna a nechajte počítadlo počítať.

IP55 proti poveternostným vplyvom: dážď, prach a pobrežný slaný vzduch zvládajú lepšie ako skrine IP54 na väčších súrodencoch.

Montáž na stĺp alebo na stĺp: skrinka s rozmermi 600 x 450 x 230 mm sa hodí na stenu, oceľový stĺp alebo stĺp pri ceste.

95% alebo lepšia účinnosť v oboch smeroch, takže spiatočná cesta medzi sieťou a batériou a sieťou stratí menej ako desatinu energie.

Päť spôsobov spustenia relácie: skenovanie QR kódov, karta, automatické spustenie VIN, ovládanie platformy alebo vynútené spustenie offline pri výpadku siete.

Technické špecifikácie

Kde si svoje miesto zarába 7kW V2G jednotka

Nie je to flotilový produkt. Dimenzované na samostatné parkovacie miesta; Toto sú scenáre, v ktorých vlastníci hlásia skutočnú návratnosť:

Rodinné domy v Nemecku, Holandsku a Škandinávii s tarifami za elektrinu za čas spotreby.

Dovolenkové chatky a vidiecke nehnuteľnosti, kde sú výpadky siete skôr bežné ako zriedkavé.

Malé obchody a domáce kancelárie s nepretržitou záťažou 500-1500W.

Domy so solárnym FV: poludňajší prebytok nabíja auto, večerné vybíjanie pokrýva vrchol večere.

Prenajímatelia inštalujú parkovacie miesta pripravené na V2G ako predajné miesto orientované na nájomcu.

Ako prepínač nabíjania a vybíjania v jednej skrini

Vo vnútri AF-DC-07 sa nachádza jeden obojsmerný výkonový stupeň. V režime nabíjania usmerňuje trojfázový striedavý prúd na jednosmerný pre batériu. V režime vybíjania tie isté moduly invertujú jednosmerný prúd späť na striedavý pri 230/400V. Nie je priskrutkovaný žiadny samostatný menič - táto topológia udržuje skriňu na rozmeroch 600 x 450 x 230 mm a účinnosť na úrovni 95 % alebo lepšie v oboch smeroch.

ISO 15118 zvláda V2G handshake. Vozidlo a nabíjačka si vymenia podpísanú správu o tom, koľko energie možno odobrať späť, a spätný tok sa spustí až po schválení. Toto nie je hacknutý invertor napájajúci dom; je to meraná výmena v súlade s normami.

Startup je zámerne vrstvený. Online relácie začínajú QR kódom, kartou, rozpoznávaním VIN alebo cloudovou platformou AMPPAL. Ak sieť vypadne, vynútené spustenie offline udrží nabíjačku použiteľnú s lokálnou autentifikáciou – užitočné, keď sa router vybije uprostred výpadku.

Certifikáty, ktoré chce vidieť poisťovateľ majiteľa domu

Domáce V2G je na niekoľkých trhoch v šedej zóne, takže na papieroch záleží. Toto sú dokumenty, ktoré sa dodávajú s každým AF-DC-07:

značky CE a TUV pre trh EÚ; UL a CB dostupné pre Severnú Ameriku a ďalšie regióny.

Súlad s normou IEC 61851 pre správanie pri jednosmernom nabíjaní a bezpečnosť konektorov.

Certifikácia ISO 15118 pre komunikačný zásobník V2G – časť, vďaka ktorej sú obojsmerné relácie merané a legálne.

IP55 testované podľa normy IEC 60529: odoláva hadici a rozfúkaniu prachu.

Záznam z výrobného testu s každou jednotkou: izolácia, uzemnenie a úplný obojsmerný chod pri menovitom výkone.

Širokoteplotné moduly dimenzované -30C až +55C pre exponovanú zimnú montáž.

Ako sú v Yueqingu postavené 7kW jednotky

Závod sa nachádza v Yueqing, Zhejiang - ľudia z mesta nazývajú hlavné mesto Číny elektrických spotrebičov. AMPPAL ho prevádzkuje od roku 2014 s viac ako 260 zamestnancami. Postup pri zostavovaní jednotky s výkonom 7 kW:

Oceľový plech je rezaný na laserových strojoch TRUMPF a ohýbaný na CNC ohraňovacích lisoch.

Robotické ramená FANUC umiestňujú výkonové moduly; DC produkty bežia na vlastnej linke, oddelene od AC.

Dosky výkonového stupňa sú spájkované vlnou a prechádzajú automatizovanou optickou kontrolou.

Každá jednotka sa obojsmerne zapáli pri plnom zaťažení: štyri hodiny nabíjania, potom vybitie pri 7 kW.

Kryt je najskôr potiahnutý práškovou farbou; Tesnenia IP55 sa montujú ručne a sú kontrolované uťahovacím momentom.

Firmvér sa aktualizuje so zásobníkom ISO 15118 a je povolených všetkých päť spôsobov spustenia.

Pred zaregistrovaním sériového čísla sa vykoná konečná vizuálna a elektrická kontrola.

Jednotky sú balené do jednotlivých prepraviek; dodacia lehota je 15-20 pracovných dní.

Stačí 7 kW? Dimenzovanie domácej jednotky V2G

Začnite so záťažou, ktorú potrebujete pokryť pri výpadku: chladnička, router, osvetlenie, obehové čerpadlo kúrenia, zvyčajne 400-800W. Pri tejto úrovni 7 kW spätného výkonu pokrýva dom celé hodiny, zatiaľ čo auto má dostatok energie na rannú jazdu.

Ak váš dom beží súčasne s elektrickým tepelným čerpadlom, indukčným sporákom a saunou, 7 kW tento vrchol neprenesie. Jednotka s výkonom 30 kW alebo 60 kW by mohla, ale to mení cenu a inštaláciu. Pre väčšinu domácností stačí 7 kW.

Nie je to pre vás, ak potrebujete plnohodnotný UPS pre domácnosť, ktorý sa zapína za sekundu, alebo jednotku, ktorá prevádzkuje dom cez niekoľkodňový výpadok prúdu. AF-DC-07 je meraná obojsmerná nabíjačka, nie invertor mimo siete. Vo vašej tarife nie je žiadny vrchol-údolie? Arbitrážny argument tiež zmizne.

Prečo si kupujúci vyberajú AMPPAL pre domáce V2G

dodacia lehota 15-20 pracovných dní na štandardných jednotkách; Značka OEM a vlastná farba na požiadanie.

MOQ jednej jednotky na vyhodnotenie - inžinierom a malým dovozcom posielame jednotlivé kusy, nielen palety.

Certifikáty CE, TUV, UL, CB a CCC v evidencii; dokumentácia je dodávaná s každou objednávkou.

260+ zamestnancov a 1 milión+ jednotiek dodaných od roku 2014; AMPPAL tiež prevádzkuje viac ako 200 nabíjacích staníc.

Európske zásoby náhradných dielov: nabíjacie pištole, ovládacie panely a displeje sa odosielajú do 3 až 5 pracovných dní.

Balenie a dodávka pre 7kW model

Každý AF-DC-07 sa dodáva v drevenej alebo ťažkej kartónovej prepravke s rozmermi približne 750 x 600 x 350 mm, približne 40 kg s pištoľou a držiakom. Penové vložky držia skriňu; pištoľ a kábel putujú vo vrecku s vlhkosťou.

20-stopový kontajner pojme približne 60 jednotiek; 40 stôp vysoká kocka okolo 130. Palety sú páskou a náklad fotografovaný pred zapečatením.

Štandardné podmienky sú FOB Ningbo alebo Shanghai, s cenovými ponukami CIF a CFR na požiadanie. Dokumenty zahŕňajú faktúru, baliaci list, nákladný list a vyhlásenie CE; certifikáty vychádzajú vopred.

Podpora po pristátí 7kW jednotky

24 mesiacov na jednotku. Pre domáce V2G je dôležitá časť invertorového stupňa - funguje v oboch smeroch a je pokrytá.

Aktualizácie firmvéru pre zásobník ISO 15118 sú bezplatné počas životnosti produktu prostredníctvom cloudu alebo USB.

Náhradné diely pre bežné poruchy sa expedujú do 3-5 pracovných dní; nábojová pištoľ je najčastejšie objednávanou náhradnou pištoľou.

Jeden rok bezplatnej diagnostiky na diaľku – pošlite fotografiu alebo export protokolu a získajte odpoveď v ten istý deň.

Licencovaný elektrikár môže dokončiť inštaláciu za jeden deň; príručka obsahuje schémy zapojenia a hodnoty krútiaceho momentu.

Bežné chyby pri domácich inštaláciách V2G

Nesprávne: Montáž jednotky v mieste, kde stekajúca voda zo strechy kvapká na konektor. Vpravo: vyberte miesto s odkvapkávacou hranou alebo miernym presahom – IP55 zvláda počasie, nie vodu odvádzanú do zásuvky.

Nesprávne: Predpokladá sa, že vybíjanie sa začína v momente, keď sa auto zapojí. Správne: musí sa dokončiť podanie ruky podľa normy ISO 15118 a najskôr musí byť v aplikácii povolený plán vybíjania.

Nesprávne: Dimenzovanie domácej záťaže nad 7 kW a dúfanie, že to zvládne nabíjačka. Vpravo: udržujte výstupné zaťaženie pod 6 kW, aby ste ponechali priestor na straty.

Nesprávne: Napájanie AC výstupu cez náhodný predlžovací kábel. Vpravo: pevne zapojte výstupnú stranu do vyhradeného obvodu s vlastným ističom.

Nesprávne: Vynechanie prepäťovej ochrany, pretože nabíjačka má ochranu pred bleskom. Vpravo: jednotka sa chráni sama; panel domu stále potrebuje svoj vlastný typ 2 SPD.

Čo hlásia majitelia domov a malých podnikov

Majiteľ domu v Bavorsku v Nemecku prevádzkuje AF-DC-07 s 58 kWh EV za tarifu podľa doby používania. Cez noc sa nabíja nízkou rýchlosťou a vybíja sa o 18:00-21:00; elektromer ukazuje v prvom štvrťroku ušetrených cca 14 EUR mesačne. Jeho jediná výhrada: otvory pre držiaky potrebovali druhý vŕtací prechod na jeho tehlovej stene.

Majiteľ malej pekárne v Holandsku používa jednotku ako nabíjačku aj ako vyrovnávaciu pamäť pre svoje chladničky. 40-minútový výpadok v januári ho nestál nič – auto nechalo v chode chladiče. QR nálepka zbiera prach a potrebuje občas utrieť.

Správca vidieckych nehnuteľností na Novom Zélande pripevnil jednotku na stĺp vedľa prenajatej chaty. Hostia skenovaním začnú nabíjanie; umožňuje diaľkové vybíjanie V2H počas búrok. Jeho verdikt: prvá nabíjačka, ktorú nainštaloval a ktorá si nevyžadovala opätovnú návštevu do mesiaca.

Home V2G Otázky, zodpovedané

Otázka: Dokáže AF-DC-07 napájať celý dom počas výpadku?

A: Napája až 7 kW - chladničky, svetlá, router, čerpadlá. Veľké súčasné zaťaženie, ako sú pece, ho prekročí.

Otázka: Škodí vybitie V2G autobatérii?

Odpoveď: Na hĺbke a frekvencii záleží viac ako na smere. Nočné dvojhodinové vybíjanie 7 kW je mierny cyklus; väčšina EV to zvláda v rámci záruky.

Otázka: Ktoré autá fungujú s touto nabíjačkou?

Odpoveď: Akékoľvek EV podporujúce obojsmerné nabíjanie podľa normy ISO 15118 cez CCS alebo GB/T – najskôr si skontrolujte zoznam podpory V2G vášho auta.

Otázka: Je legálne sa pripojiť k sieti?

Odpoveď: Na trhoch EÚ a Spojeného kráľovstva áno, so značkami CE a TUV a inštaláciou licencovaného elektrikára.

Otázka: Koľko môžem ušetriť na tarifách?

Odpoveď: Pri rozpätí 20 – 30 centov medzi vrcholom a údolím ušetrí večerné prepustenie 1 – 2 EUR za sedenie, 30 – 60 EUR mesačne.

Otázka: Čo sa stane, ak mi vypadne internet?

Odpoveď: Vynútené spustenie offline pokračuje v nabíjaní a vybíjaní s lokálnou autentifikáciou; účtovanie dobehne neskôr.

Otázka: Potrebujem samostatný menič pre dom?

Odpoveď: Nie - obojsmerný stupeň invertuje jednosmerný prúd na striedavý. Potrebujete prepínač alebo AC spojku k panelu.

Otázka: Môžem rozšíriť na 22 kW neskôr?

Odpoveď: Nie, AF-DC-07 je pevne nastavený na 7 kW. Prejdite na modely AMPPAL s výkonom 30 kW alebo 60 kW a získajte viac.
