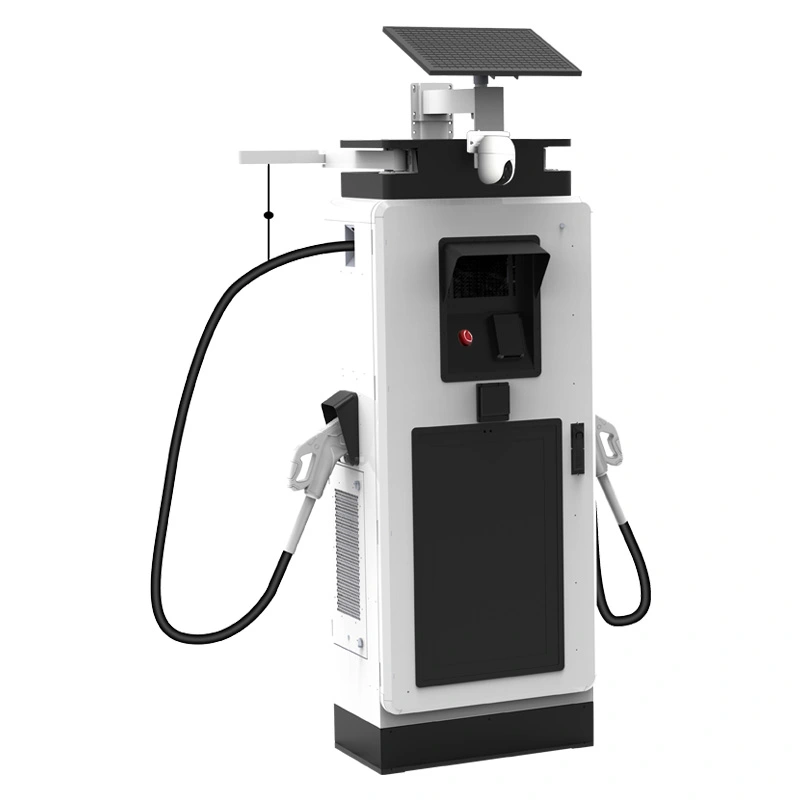

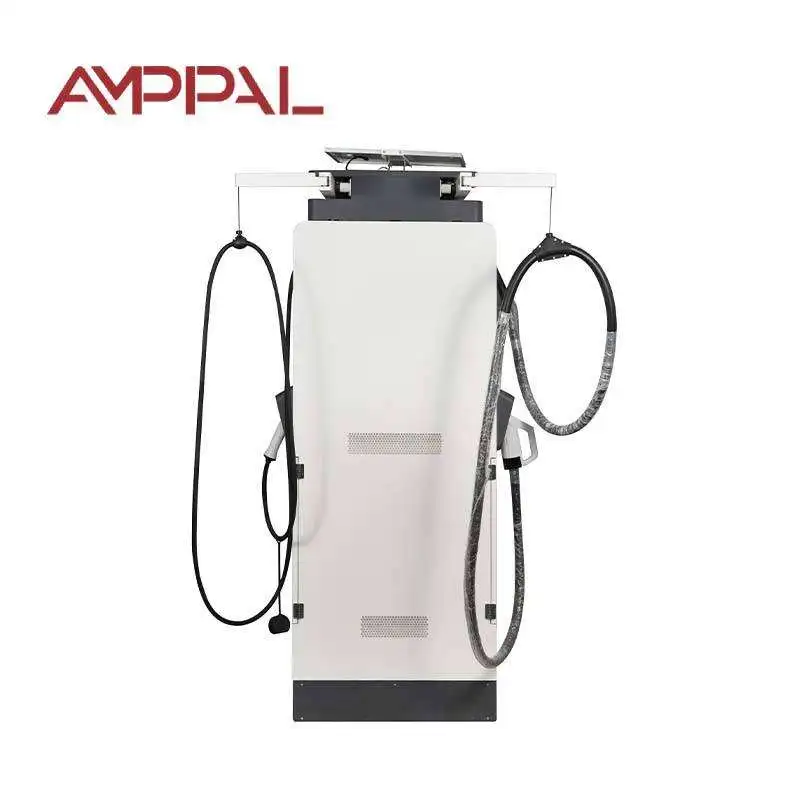

120kW komerčná DC EV nabíjačka s digitálnym displejom pre verejné stanice

Vyrobené pre 480V panel: 120kW nabíjačka pre severoamerické komerčné miesta

Severoamerické komerčné budovy sú napojené na trojfázové napätie 480 V a nabíjačka, ktorá ignoruje túto skutočnosť, vytvára náklady na transformátor, na ktoré nikto nemá rozpočet. AF-DC-120-Y-B-M-4-H odoberá priamo AC480V±10% pri 45-65Hz, takže väčšina maloobchodných, priemyselných a zmiešaných miest v USA a Kanade ho môže napájať z existujúceho panela bez pridania znižovacieho transformátora.

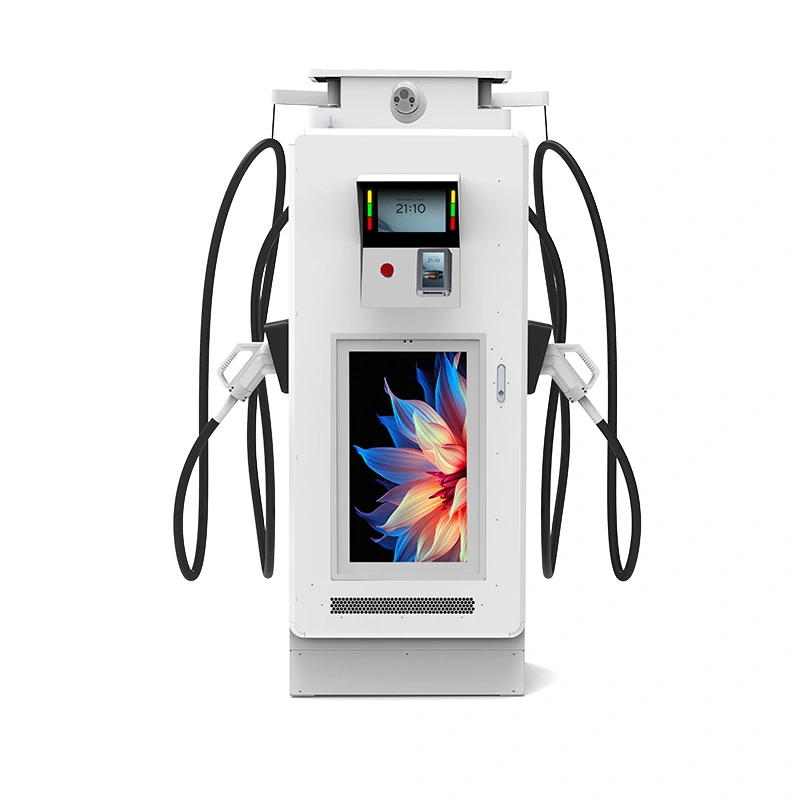

Tiež obmedzuje hluk na 60 dB – zhruba 5 dB pod typickými DC skriňami – čo je dôležité na hraniciach nehnuteľností, na pozemkoch priľahlých k bytom a v obchodných štvrtiach, ktoré bežia celú noc. 32-palcový displej s rozlíšením 1 920 × 1 080 na prístrojovej doske zvládne obsah vašich médií alebo značky, ale elektrický príbeh je to, čo robí tento model odlišným.

Špičková účinnosť je 95%, kryt má IP54 a výstup CCS1 pokrýva 0-250A. Ide o 120kW stroj, ktorému sa pri servisnom vchode ľahko povie áno a displej časom zaplatí časť inštalácie.

Prečo záleží na vstupe 480 V a 60 dB strope na hranici pozemku

Žiadny znižovací transformátor: služba 480 V napája jednotku priamo, čím šetrí náklady, podlahovú plochu a straty ďalšej fázy konverzie.

Širokofrekvenčný vstup 45-65 Hz toleruje slabšie rozvodné siete a výkon generátora počas stavebných fáz, čo je skutočná výhoda na miestach s nestabilným napájaním.

Strop 60 dB – približne na úrovni bežnej konverzácie – poskytuje susedom a personálu nočnej smeny pohodlie.

Rýchlosť ventilátora sa riadi podľa zaťaženia a teploty namiesto toho, aby bežal na plný výkon zo zásuvného modulu, čo znižuje hluk aj plytvanie energiou počas 24-hodinového cyklu.

Tepelné odľahčenie chráni elektroniku pri 50 °C horúčave, zatiaľ čo výkon 120 kW poctivo drží za normálnych podmienok.

32-palcový displej stále vykonáva svoju mediálnu prácu – reklamy, informácie o stanici alebo slučku vašej značky – prostredníctvom toho istého vzdialeného portálu s obsahom.

Technické špecifikácie

Výrobná špecifikácia AF-DC-120-Y-B-M-4-H presne tak, ako bola dodaná.

Stránky, ktoré potrebujú hlasnú viditeľnosť aj tiché noci

Rozvoj so zmiešaným využitím: maloobchod na úrovni ulice s bytmi nad nimi – nabíjačka beží celú noc bez sťažností na hluk.

Americké a kanadské obchodné reťazce: 480V panely sú už na mieste, takže jednotka prechádza na existujúcu službu.

Kancelárske a hotelové parkovacie garáže: 20–40 minútové sedenia pri výkone 120 kW sa prestavia počas pracovného dňa.

Mestské pozemky v blízkosti obytných blokov: tlmená obrazovka a 60 dB strop udržiavajú lokalitu priateľskú k susedom aj počas nočných stretnutí.

Fleetové sklady na priemyselných 480 V službách: jeden panel napája nabíjačky a existujúce vybavenie obchodu.

Kongresové centrá a miesta podujatí: Displej nesie sponzorské správy počas predstavení a 120 kW otáča autá medzi jednotlivými stretnutiami.

Ako stroj konvertuje 480 V na jednosmerný prúd – bez bzučania

Vstupný stupeň usmerňuje trojfázový AC480V na medziľahlú jednosmernú zbernicu, potom vysokofrekvenčné meniče znížia výkon na napätie, ktoré vozidlo požaduje. Širokopásmové spínacie moduly sú dôvodom, prečo má jednotka 95% špičkovú účinnosť pri tomto vstupnom napätí, čo je ťažšie, ako sa zdá – vyššie vstupné napätie sprísňuje spínacie rezervy.

Príbeh hluku je o chladení, nie o konverzii. Ventilátory sú regulované teplotou a väčšinu času bežia na čiastočné otáčky; k plným otáčkam ich posúva len trvalé ťažké zaťaženie. To je praktický rozdiel medzi 60dB jednotkou a 65dB skrinkami bežnými v tejto triede.

OCPP 1.6/2.0 prenáša údaje o reláciách, vzdialenú diagnostiku a aktualizácie firmvéru, zatiaľ čo displej spúšťa vlastný informačný kanál obsahu. Oba systémy sa hlásia do jedného záznamu stanice vo vašom backende.

Testovanie, ktoré podporuje tvrdenie o 60 dB a známky elektrickej bezpečnosti

Akustický tlak sa meria vo vzdialenosti 1 meter od skrine pri plnom zaťažení a zaznamenáva sa v protokole o skúške jednotky, takže údaj 60 dB je overiteľný, nie je to odhad z brožúry.

Typové schválenie CE a TUV sa vzťahuje na celú jednotku; Pre exportné súbory sú k dispozícii elektrické správy UL a CB.

96-hodinový test soľným sprejom na kryte a tesnení rámu displeja.

Testy izolácie a prepätia na vstupnom stupni AC480V v celom pásme 45-65Hz.

48-hodinové zapálenie pri plnom zaťažení zaznamenáva hluk, teplotu a elektrické údaje podľa sériového čísla.

Moduly sú dimenzované na -30°C až +55°C; kompletná jednotka je špecifikovaná pre -25°C až +50°C.

Od cievky po prepravku: Vytvorenie skrinky pripravenej na 480 V

Krok 1. Oceľové zvitky sú rezané laserom a zvárané robotom na linkách FANUC.

Krok 2. Ohraňovací lis TRUMPF tvoria panely; nasleduje práškový náter a vytvrdzovanie.

Krok 3. Vstupný stupeň 480 V — stýkače a zvodiče prepätia — je zapojený do AC vedenia s riadením krútiaceho momentu.

Krok 4. Usmerňovacie moduly a podzostava displeja sú namontované na jednosmernom vedení.

Krok 5. Chladiaca zostava, ventilátory, kanály a snímače teploty sú nainštalované a utesnené.

Krok 6. Testovanie pri plnom zaťažení pri 120 kW zaznamenáva účinnosť, účinník a hluk na jednotku.

Krok 7. 48-hodinové cykly nabíjania a prehrávania obrazovky.

Krok 8. Záverečná kontrola a preprava; závod do roku 2024 dodal viac ako jeden milión kusov.

Prispôsobenie 120kW zobrazovacej jednotky vášmu servisnému vstupu

Špecifikujte túto jednotku, ak je vaša lokalita v Severnej Amerike s komerčnou službou 480 V alebo na akomkoľvek trhu s trojfázovým napätím 480 V. 120 kW je praktická stredná trieda: plné nabitie pre väčšinu osobných elektrických vozidiel za 25 – 45 minút, bez požiadaviek na napájanie skríň s výkonom 160 kW a viac. Poskytuje vám tiež druhý tok príjmov cez obrazovku bez komplikovania elektrickej inštalácie.

Nekupujte ho na miesto, kde je len 208 V alebo 230/400 V. Tento vstupný variant je pevne stanovený na 480 V a pridanie transformátora ruší celý bod – požiadajte nás o variant 380 V, ak je to vaša sieť.

A ak má stránka spálne priamo nad nádvorí, rozpočet realisticky: dokonca 60 dB je počuteľných v interiéri v noci. Naplánujte si zvukovú bariéru alebo plán nočného vypnutia napájania skôr, ako susedia podajú prvú sťažnosť.

Čo ponúka AMPPAL, čo miestni distribútori nie

Priame ceny z výroby od Yueqing s certifikátmi CE, TUV, UL a CB v balíku cenových ponúk.

Dodanie 15–20 pracovných dní po schválení výkresu; MOQ z jedného kontajnera.

OEM/ODM: vaša značka na skrini a na spúšťacej obrazovke displeja.

Sami prevádzkujeme viac ako 200 staníc, takže inžinierska spätná väzba z poľných slučiek sa vracia späť do návrhu.

2-ročná záruka na náhradné panely a moduly dodané do 5 pracovných dní.

Balenie a odoslanie jednotky s výkonom 120 kW na pracovisko v USA

Skriňa sa dodáva vo vzpriamenej polohe v prepravke s oceľovým rámom s rozmermi 1800 × 750 × 690 mm. Displej je pokrytý penou a preglejkou a zostava CCS1 je uložená v čalúnenom vnútornom boxe.

Prepravky majú vrecká na vidlice a štyri zdvíhacie body; plán prepravky vychádza z ponuky, takže váš špeditér môže naplánovať nákladné auto z prístavu na miesto. Jednotka sa vždy pohybuje vzpriamene, čím sú vnútorné zbernice a tesnenie displeja neporušené.

Podmienky sú FOB Ningbo alebo CIF do amerického alebo kanadského prístavu. Faktúra, baliaci list, konosament, osvedčenie o pôvode a protokoly o skúške sú vystavené do 3 pracovných dní od naloženia.

Záruka, náhradné diely a podpora po pristátí jednotky

Štandardná 2-ročná záruka na moduly, ovládač, displej a chladenie.

Náhradné napájacie moduly a panely na sklade; krížová výmena do 5 pracovných dní.

Diaľková diagnostika OCPP pre chyby, firmvér a správanie ventilátora.

Podpora pri uvádzaní do prevádzky prostredníctvom videohovoru pre začínajúcich inštalatérov.

Štvrťročný kontrolný zoznam údržby zahŕňajúci kontroly filtrov, ventilátorov a krútiaceho momentu.

Poznámky k inštalácii pre lokality s napätím 480 V a štvrte so zmiešaným využitím

Nesprávne: napájanie jednotky z 208V panela a očakávanie plného výkonu. Vpravo: poskytnite AC480V±10% trojfázový na servisnom vstupe.

Nesprávne: za predpokladu, že jednotka je iba 50 Hz. Vpravo: akceptuje 45-65 Hz, ale pred zapnutím skontrolujte miestnu frekvenciu na typovom štítku.

Nesprávne: umiestnenie skrinky k stene s ventilátormi smerom k rohu. Vpravo: dodržujte voľný priestor uvedený v návode na inštaláciu, aby ovládanie ventilátora fungovalo tak, ako bolo navrhnuté.

Nesprávne: nútenie ventilátorov na vysoké otáčky po horúcom dni. Vpravo: nechajte ich ovládač spustiť; vynútená rýchlosť iba plytvá energiou a pridáva hluk.

Nesprávne: ignorovanie vyváženia fáz v zdieľanej službe. Vpravo: Pred uvedením do prevádzky požiadajte elektrikára, aby skontroloval zaťaženie v troch fázach.

Spätná väzba od operátorov, ktorým záleží na decibeloch

Dodávateľ v Houstone, Texas, USA inštaloval dve jednotky na maloobchodnom námestí začiatkom roku 2025. Hlavnou obavou správcu nehnuteľnosti bol hluk z vedľajšieho bytového domu; po troch mesiacoch bola jedinou zaznamenanou sťažnosťou jas obrazovky o 23:00, ktorý nočný program napravil v ten istý týždeň. Nabíjacia strana odvtedy nepotrebuje servisné volanie.

Majiteľ nákupného centra v kanadskom Toronte napája jednotky z 480V panela nákupného centra a úplne ušetril náklady na transformátor. Elektrikár potvrdil fázové zaťaženie pri uvedení do prevádzky; ich jedinou výhradou je, že sa šablóna displeja naučila chvíľu, zatiaľ čo nabíjacia strana fungovala osem mesiacov.

Developer v Seattli v USA umiestnil jednotku do garáže na rôzne použitie, kde maloobchodný nájomca chcel reklamnú obrazovku. Nájomca uvádza, že vo svojej hlukovej štúdii vydržal strop 60 dB a teraz plánuje jednotky pre ďalšie dve nehnuteľnosti; malá sťažnosť je, že kábel CCS1 je v zime tuhší, ako sa očakávalo, čo je záležitosť plášťa kábla, nie chyba nabíjačky.

Často kladené otázky: Vstup 480 V, limity hluku a výstup 120 kW

Otázka: Môže táto jednotka bežať na 380V európske napájanie?

Odpoveď: Nie, tento variant je pevne stanovený na AC480V±10%. Požiadajte o verziu 380 V, ak je vaša sieť 230/400 V.

Otázka: Aká je skutočne hlučnosť 60 dB?

Odpoveď: Približne na úrovni bežnej konverzácie, meranej vo vzdialenosti 1 meter od skrinky pri plnom zaťažení.

Otázka: Zhoršuje sa hluk v noci?

A: Iba ak si to vyžaduje záťaž a teplo; rýchlosť ventilátora sa riadi teplotou, nie hodinami.

Otázka: Akú veľkosť podávača potrebuje 120kW jednotka pri 480V?

Odpoveď: Približne 150 A na fázu pri plnom zaťažení pred rezervou; váš technik by mal dimenzovať istič s priestorom pre nábeh a budúce doplnky.

Otázka: Prispieva 32-palcová obrazovka k hluku?

Odpoveď: Nie, panel je pasívne chladený a úplne tichý v ktorúkoľvek hodinu.

Otázka: Je potrebný transformátor?

Odpoveď: Nie, ak má vaša stránka trojfázové napätie 480 V; jednotka je navrhnutá na priame pripojenie k takejto službe.

Otázka: Na čo sa vzťahuje záruka?

A: 2 roky štandard, pokrývajúci výkonový stupeň, displej a chladiaci systém.

Otázka: Môžeme ho nainštalovať v Kanade?

Odpoveď: Áno, 480 V je tam štandardne a certifikačné dokumenty sa dodávajú s jednotkou.
