14kW AC EV nabíjačka pre hotely a kancelárske budovy

Čo zmení 150 mm veža na vašom webe

Vezmite si akýkoľvek stojan na nabíjanie striedavým prúdom, ktorý ste videli na európskej ulici, a zvyčajne je hlboký asi 240 mm. Tento má 150 mm. Tých 90 mm znie triviálne, kým sa nepostavíte medzi dve parkovacie polia a nepokúsite sa udržať uličku voľnú.

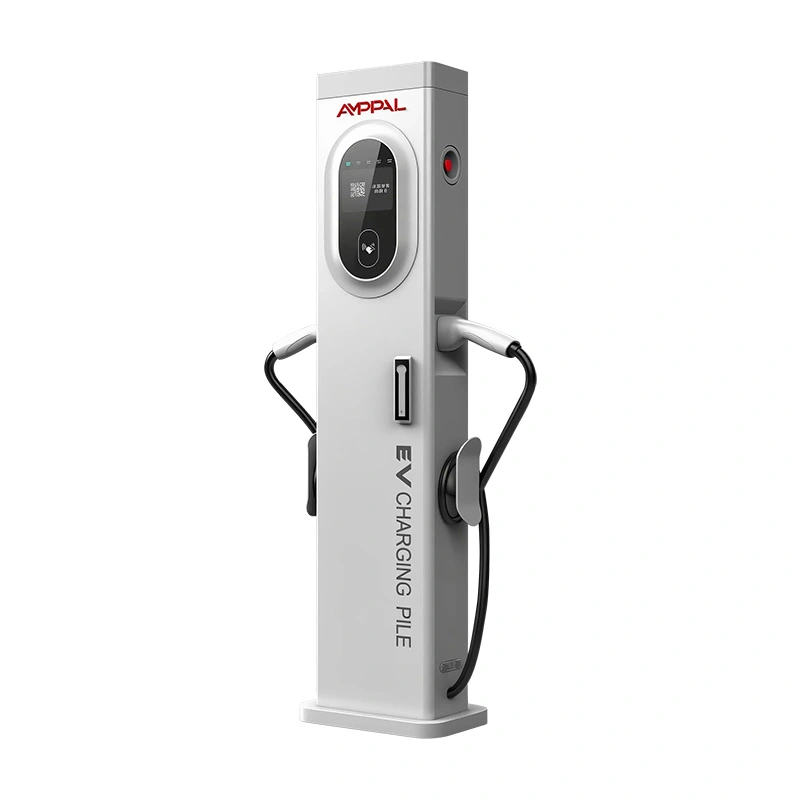

14kW AC EV nabíjačka pre hotely a kancelárske budovy (AF-AC-014-Y-A-0-4-JA-P) je stĺp s rozmermi 300 x 150 x 1400 mm nesúci dve pištole typu 2, menovité 16A+16A na 380VAC trojfázovom napájaní, s 5-násobnou farebnou dotykovou obrazovkou. Obálka má vyriešiť jeden problém: kam ide nabíjačka, keď nie je k dispozícii žiadna stena ani široký ostrov?

Operátori ho používajú na páse medzi dvoma vstupnými otvormi, pozdĺž okrajov chodníkov, kde by širšia skriňa neschválila, a vo vnútri garáží, kde kolóny žerú každý prebytočný meter. Samotné nabíjanie je štandardné AC; stopa je vlastnosť.

Päť výplat stĺpca s polovičnou hrúbkou

Hĺbka 150 mm uvoľňuje cesty pre invalidné vozíky a výkyvy dverí, ktoré by zablokoval podstavec s hĺbkou 240 mm; toto je dimenzia, ktorá rozhoduje o tom, či prieskum lokality prejde.

Dve zásuvky typu 2 (16A+16A) umožňujú nabíjanie dvoch áut z jedného napájacieho bodu, čím sa zhruba zdvojnásobuje priepustnosť tyče s jednou zbraňou.

Veža je vysoká 1400 mm s 5-palcovým displejom vo výške očí na rušnom mieste.

Krytie IP54 a pracovný rozsah -20 °C až +50 °C pokrývajú pouličné počasie bez prístrešku alebo prístrešku.

OCPP 1.6J s Ethernetom, 4G a WiFi sa pripája k existujúcemu back office bez nového softvéru.

Každá jednotka je certifikovaná CE a má 2-ročnú továrenskú záruku s dodacou dobou 15-20 pracovných dní z nášho závodu Zhejiang.

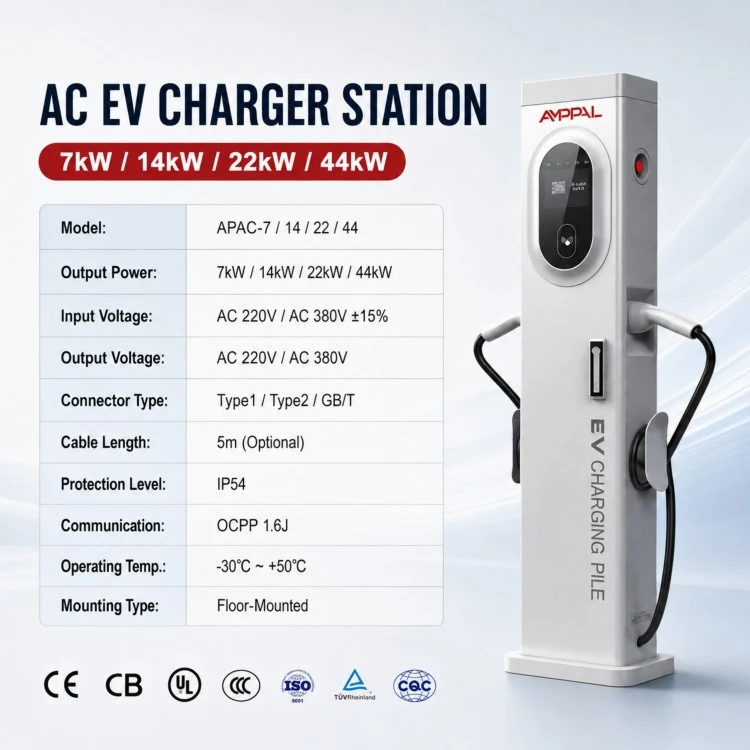

Technické špecifikácie

Stránky, kde sa účtuje každý centimeter

Zátoky na uliciach v starých európskych mestách, kde je chodník príliš úzky na 240 mm skrinku; 150 mm veža obopína líniu obrubníka.

Predné parkovacie rady: jedna veža na spoločnom páse slúži dvom protiľahlým radom.

Viacposchodové parkoviská s úzkymi zákrutami rampy; profil udržuje čiary výhľadu otvorené pre vodičov a kamery.

Hotelové a kancelárske nádvorie, kde záhradný architekt odmieta objemný podstavec vedľa vchodu.

Miesta dočasných podujatí: jedna kotviaca základňa M12, dve pištole a napájanie 380 V môžu byť uvedené do prevádzky za deň.

Predajné miesta, ktoré dobíjajú demo EV cez noc bez toho, aby sa vzdali parkovania v showroome.

Ako veža obsluhuje dve vozidlá z jedného stĺpa

380VAC +/-15% trojfázové napájanie vstupuje cez základnú dosku a pristáva na sekciu DIN lišty vo vnútri stĺpa, kde ho stanica distribuuje do dvoch zásuviek. Každá pištoľ má menovitý prúd 16A na fázu; Firmvér obmedzuje celkový výkon na štítku s výkonom 14 kW a zdieľa túto svetlú výšku medzi tieto dve autá.

Zapojte prvé auto a ťahá celý rozpočet. Spustite druhú reláciu a veža vyrovná prúd medzi oboma zásuvkami bez prerušenia prvej; obrazovka zobrazuje kW a kWh každej relácie v reálnom čase.

Na dotykovej obrazovke prebieha tok plug-and-charge, zatiaľ čo OCPP 1.6J prenáša každý záznam transakcie na váš server cez Ethernet, 4G alebo WiFi. Ak sieť klesne, relácia pokračuje a nahrávanie sa zaznamená neskôr.

Certifikácia a testy za tým

Zhoda CE podľa smerníc o nízkom napätí a EMC, opätovne overená pred odoslaním každej výrobnej šarže.

100 % jednotiek prejde hi-pot dielektrickým testovaním a kontrolami kontinuity uzemnenia na konečnej linke.

Tepelné cykly od -30 °C do +70 °C podľa IEC 60068 na vzorkách jednotiek, plus 96-hodinový test soľnej hmly pre pobrežné inštalácie.

48-hodinové nepretržité vyhorenie pri plnom zaťažení so živým monitorovaním prúdu, teploty a stability komunikácie.

Komponenty sú v súlade s RoHS a REACH a továreň používa systém riadenia kvality ISO 9001:2015.

Vstupná kontrola zahŕňa každú dávku konektora; uvoľnená zásuvka typu 2 je najčastejším zlyhaním poľa, ktoré vidíme v AC vežiach.

Od plochej ocele k 1,4-metrovému stĺpu: Osem krokov

Rezanie laserom: plechy sú rezané na CNC laseroch na presný profil veže, tolerancie dodržané na 0,1 mm.

Ohýbanie a tvarovanie: CNC ohraňovací lis zloží plášť stĺpa a bodové zvary zablokujú šev.

Robotické zváranie na ramenách FANUC spája základnú konzolu a káblovú priechodku, rovnaký proces sa používa na našej DC linke.

Povrchová úprava: trojstupňová čistiaca a dokončovacia linka chráni škrupinu pred montážou.

Predmontáž: DIN lišta, stýkače, prúdový chránič a merací modul sú namontované a utiahnuté podľa špecifikácie.

Elektronika: displej, komunikačná doska a napájacia doska sú namontované a pripojené.

Zaťaženie firmvéru a kontrola súladu s OCPP: každá jednotka je zaregistrovaná a spárovaná s testovacím serverom pred boxovaním.

Konečná kontrola kvality a balenie: hi-pot test, vizuálna kontrola a kartónové balenie zatvoria linku; štandardné objednávky odchádzajú do 15-20 pracovných dní.

Je 14kW to pravé pre vašu stopu?

14kW veža si zarába tam, kde je fyzické obmedzenie. Ak je váš pozemok otvorený dokorán s betónovým ostrovčekom pripraveným na štandardný podstavec, kúpte si lacnejšiu 240 mm skrinku; štíhly profil vám nič nekúpi.

Je to tiež nesprávny nástroj, keď autá stoja osem alebo viac hodín. Parkovanie vozového parku cez noc lepšie poslúžia nástenné boxy s výkonom 3,5 – 7 kW za zlomok ceny, pretože 14 kW sa vráti iba vtedy, keď sa vozidlá počas dňa bicyklujú a odchádzajú.

Vyberte si ju, keď viete počítať centimetre: úzky stredný pás, rad obrubníkov s prísnym pravidlom odstúpenia alebo garáž, kde by širšia skriňa stála parkovacie miesto. Ak sa dve autá s výkonom približne 7 kW zhodujú s časom zdržania, toto je priestorovo najefektívnejší spôsob, ako to dosiahnuť.

AMPPAL vs 240 mm štandardný podstavec

Pôdorys: 150 mm oproti hĺbke približne 240 mm znamená, že veža prejde prieskumom miesta, ktoré odmietne podstavec.

Jedno napájanie, dve autá: jeden trojfázový okruh slúži pre obe pištole namiesto dvoch samostatných inštalácií.

Skúšobné dôkazy: CE, 100% hi-pot, 96-hodinový soľný sprej a 48-hodinové vyhorenie sú zdokumentované na šaržu, nie sú len nárokované v brožúre.

Podmienky nákupu: štandardné modely od jednotky MOQ 1, dodacia lehota 15-20 pracovných dní, 2-ročná záruka, náhradné diely cez DHL/FedEx.

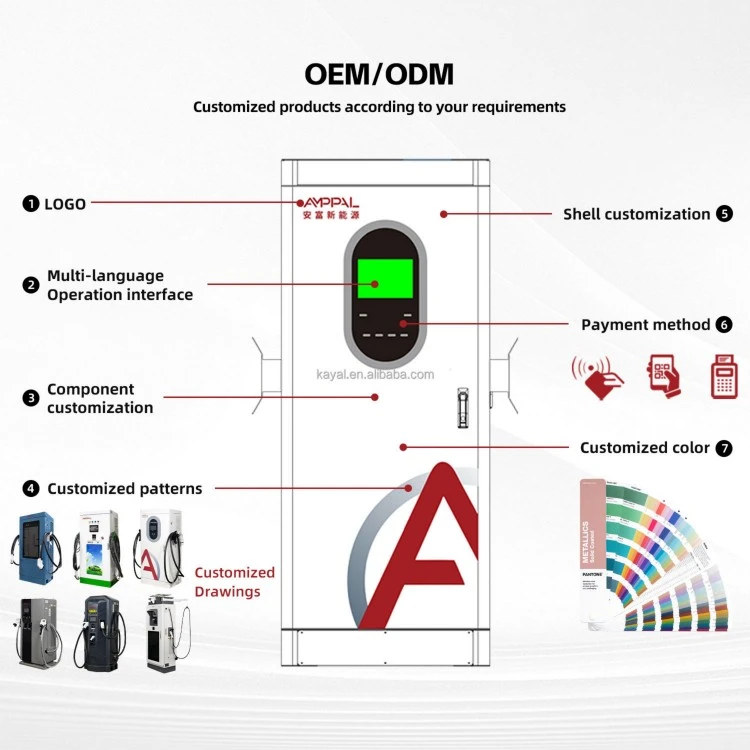

Prispôsobenie: logo, úvodná obrazovka a značka kábla sa dajú zmeniť; exportné programy sme doručili do 40+ krajín vrátane SAE, Saudskej Arábie, Kazachstanu, Nemecka a Mexika.

Balenie a doprava: Ako dostať stĺpce na stránku

Každá veža sa dodáva kompletne zmontovaná v jednom exportnom kartóne s rozmermi približne 350 x 220 x 1460 mm s penovými rohovými blokmi; celková hmotnosť je asi 45 kg vrátane kotevnej súpravy a káblových priechodiek.

Kartóny sú štyri na palete, zmršťovacie balené s chráničmi hrán; 40-stopový kontajner pojme približne 60 veží uložených na paletách alebo až 80 naložených na podlahu.

Štandardné podmienky sú FOB Ningbo alebo Shanghai, alebo závod EXW. Každá zásielka obsahuje obchodnú faktúru, baliaci list, nákladný list, osvedčenie o pôvode a CE vyhlásenie o zhode; Námorná doprava do Rotterdamu alebo Jebel Ali zvyčajne trvá 30-40 dní.

Podpora, ktorá rešpektuje vašu časovú os inštalácie

2-ročná záruka na výrobné chyby, ktorá sa počíta od odoslania a nie od uvedenia do prevádzky, čo nám inštalatéri tvrdia, zjednodušuje reklamáciu.

24-hodinová odozva na technické lístky s videodiagnostikou, aby váš elektrikár mohol prejsť opravou v ten istý deň.

Náhradné diely od DHL/FedEx z nášho centrálneho skladu; rýchloobrátkové predmety, ako sú dotykové obrazovky a káblové priechodky, odchádzajú do 2 pracovných dní.

Paper-first RMA: pošlite fotografie a sériové číslo jednotky a my sa rozhodneme medzi výmenou alebo opravou predtým, ako niečo pošlete späť.

Pri zavádzaní na viacerých miestach odporúčame jednu súpravu na údržbu na 20 veží, ktoré máte na sklade, takže výmeny v teréne nikdy nečakajú na colnicu.

Manipulácia na mieste: nesprávna vs správna

Nesprávne: namontovanie veže tak, aby sa kábel krútil smerom k dopravnej uličke. Vpravo: Nasmerujte stĺp tak, aby oba káble vychádzali mimo jazdného pruhu.

Nesprávne: napájanie veže z poddimenzovaného okruhu, pretože je len AC. Vpravo: veľkosť posuvu pre obe pištole spolu; 32A trojfázový istič s 6mm2 vodičmi je bezpečným východiskovým bodom, potom overte podľa miestneho predpisu.

Nesprávne: ethernetový kábel vediete v rovnakom potrubí ako napájací kábel. Vpravo: oddelené potrubia, najmenej 30 cm od seba, aby sa chránilo sieťové spojenie pred rušením.

Nesprávne: zakrytie dotykovej obrazovky nálepkami alebo nápismi. Vpravo: udržiavajte čistý displej; 5-palcová obrazovka je jediné lokálne rozhranie operátora.

Nesprávne: predpokladá sa, že záruka sa vzťahuje na vandalizmus. Vpravo: poškodenie ihneď nahláste fotografiami a sériovým číslom; 2-ročná záruka sa vzťahuje na výrobné chyby, takže čím rýchlejšie to zdokumentujete, tým rýchlejšie budeme konať.

Čo hlásia správcovia lokality po sezóne

Prevádzkovateľ parkoviska v Dubaji viedol 12 týchto veží pozdĺž radu obrubníkov, ktorý samospráva považovala za príliš úzky pre štandardné podstavce. Po ôsmich mesiacoch leta s teplotou 45 °C začal blikať jeden dotykový displej, ktorý sme v rámci záruky vymenili do týždňa. Jeho zhrnutie: stĺp je tenký, ale neohol sa, nekýval ani sa neprehrial.

Nemecká hotelová skupina štandardizovala vežu pre jej parkovanie vo dvore po tom, čo architekt odmietol širší kabinet. Ich jediná sťažnosť: 4G anténa klesá na jeden pruh vo vnútri nádvoria, takže teraz objednávajú verziu WiFi / Ethernet a pripájajú ju k vypínaču budovy.

Saudskoarabský dodávateľ kúpil prvú dávku 20 kusov na vývoj na zmiešané použitie. Inštalácia kotiev trvala jeho elektrikárom dve hodiny na vežu v ​​prvý deň a menej ako hodinu po tom, čo videl vŕtaciu šablónu; odvtedy si objednali ďalšie tri šarže.

Často kladené otázky

Otázka: Môžu sa na 14kW veži skutočne nabíjať dve autá súčasne?

Odpoveď: Áno, obe zásuvky sú pod napätím a stanica medzi nimi zdieľa 14kW rozpočet; samostatné auto dostane celý rozpočet.

Otázka: Akú vzdialenosť potrebuje veža od obrubníka alebo steny?

Odpoveď: Pred zásuvkami ponechajte asi 600 mm pracovného priestoru; na káblovú slučku stačí približne 200 mm do strany.

Otázka: Potrebuje štíhla veža betónový základ?

Odpoveď: Kotviaca základňa M12 na betónovej podložke 300 x 300 mm je štandardná; na asfalt dodávame držiak na povrchovú montáž.

Otázka: S ktorým konektorom sa stanica dodáva?

A: Štandardne dve zásuvky typu 2 so 4,5 m káblami; tento AC model neponúka CCS.

Otázka: Môže veža bežať na jednofázové napájanie?

Odpoveď: Nie, vyžaduje 380VAC trojfázové; pre jednofázové lokality sa pozrite na naše 3,5-7kW nástenné AC stanice.

Otázka: Ako funguje účtovanie bez platobného terminálu?

Odpoveď: OCPP 1.6J odovzdá tarify a diaľkové spustenie/zastavenie vašej back office alebo roamingovej platforme, zatiaľ čo obrazovka zobrazuje údaje o relácii lokálne.

Otázka: Aká je dodacia lehota pre objednávku kontajnera?

Odpoveď: 15-20 pracovných dní pre štandardné modely po potvrdení objednávky a vklade.

Otázka: Je obrazovka čitateľná na priamom slnku?

Odpoveď: Je to 5-palcový farebný LCD displej s vonkajším nastavením jasu; v ostrom poludňajšom slnku pomáha tienidlo, ktoré ponúkame ako voliteľnú možnosť.
