14kW dvojportová nabíjacia veža AC EV pre komerčné parkoviská

Dva nabíjacie body na jednej nadácii

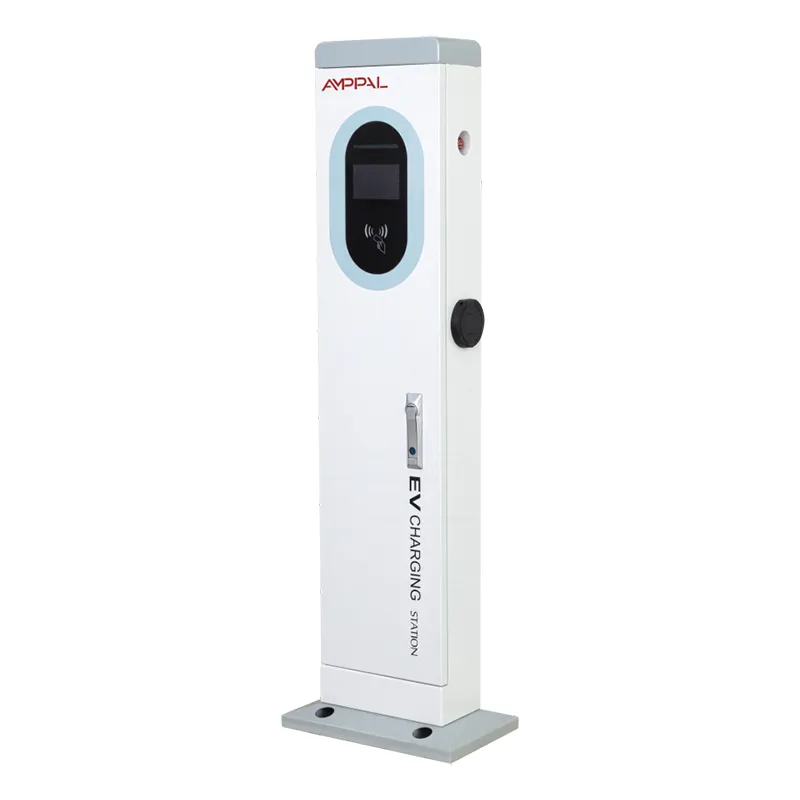

Dve parkovacie miesta môžu zdieľať jeden nabíjací stĺp - toto jediné rozhodnutie je celým príbehom tohto produktu. AF-AC-14kW je veža s rozmermi 410 x 240 x 1400 mm s dvoma 7kW AC delami, jednou 5-palcovou farebnou dotykovou obrazovkou, jednou súpravou platobného terminálu a jedným sieťovým modulom slúžiacim na obe strany.

Predstavte si to ako dve nástenné boxy zhustené do jedného samostatne stojaceho stĺpika, mínus duplikované časti. Jedna základňa, jedno puzdro, jedno telo IP54, jedno napájanie 220VAC +/-20% - a dve autá, ktoré sa nabíjajú súčasne pri 7 kW každé.

Pre vlastníkov stránok, ktorí počítajú náklady na pole, je to miesto, kde veža mení tabuľku. Druhý záliv prestáva stáť takmer toľko ako prvý. Dve pozície, jedna zmluva o údržbe, jedna sada dokumentov - čísla sa prestanú zdvojnásobovať.

Argument o cene za záliv

Jeden základ namiesto dvoch - jedna betónová podložka a súprava kotvy pokrýva obe polia.

Jeden sieťový modul, jedna SIM, jedna obrazovka – sú tu zdieľané časti, ktoré sa duplikujú na dve samostatné nabíjačky.

Jedna inštalačná návšteva – jedna posádka a jeden kábel vedú k stĺpu, čo predstavuje približne polovicu práce na mieste dvoch jednotiek.

Na hárkoch s rozpočtom našich zákazníkov sú celkové inštalované náklady na pozíciu zvyčajne 25-35% pod dvomi samostatnými 7kW nabíjačkami.

Jeden vstupný bod OCPP – dve pozície sa zobrazujú ako jedno zariadenie na backende, takže uvedenie do prevádzky a denné monitorovanie zaberie menej času.

Štandardizované náhradné diely – rovnaké obrazovky, pištole a ovládacie dosky sa používajú v celej našej sérii veží, takže jedna náhradná súprava pokrýva niekoľko miest.

Technické špecifikácie

Najlepšie miesta pre dvojitú vežu

Pozemky pre hotely a rezorty, kde sa v čase odhlásenia zvyčajne zaplnia dve zátoky pre hostí.

Pozemky nákupného centra so spárovanými koncovými arkiermi pri vchode.

Parkoviská na pracovisku, ktoré párujú stanovištia pre zamestnancov, kde obe autá prichádzajú a odchádzajú podľa rovnakého plánu.

Mestské pozemky, kde je šírka zálivu úzka a dva samostatné stĺpy by preplnili rad.

Pozemky apartmánu a kondomínia slúžia dvom vyhradeným rezidenčným zálivom.

Ako dve zbrane zdieľajú jednu vežu

Obe pištole čerpajú z rovnakého napájania 220VAC +/-20% cez jednu riadiacu jednotku. Keď sa naraz zapoja dve autá, každá zbraň poskytuje výkon až 7 kW – spolu 14 kW. Keď sa zapojí len jedno auto, stále dostane až 7 kW; táto veža nesústreďuje silu na jediné delo a my sa netvárme inak.

5-palcová obrazovka zobrazuje obe relácie, takže každá pozícia má svoj vlastný stav nabíjania, tok platieb a potvrdenie. Keďže obe zbrane sú na jednom zariadení, vodič platiaci kartou alebo aplikáciou APP nemusí vedieť, na ktorej pozícii sa nachádza - relácia nasleduje po zbrani, do ktorej je zapojený.

Obe pozície sa hlásia k backendu prostredníctvom jediného pripojenia OCPP 1.6 alebo 2.0. To znamená jeden záznam zariadenia, jedna aktualizácia firmvéru a jedna relácia vzdialenej diagnostiky pre dve parkovacie miesta. Manažér s dvoma desiatkami veží vidí na prístrojovej doske dve desiatky zariadení, nie štyridsaťosem.

Brány kvality predtým, ako sa rozbehne značka CE

Veža má označenie CE podľa smerníc o nízkom napätí a EMC, pričom súbor je vedený podľa modelovej série.

IP54 overené v laboratóriu a testovaním treťou stranou – prachotesné a odolné voči striekajúcej vode, s utesnenými káblovými vstupmi.

96-hodinové testovanie práškového laku v soľnom spreji, štandard pre náš pobrežný exportný program.

Záťažové testovanie s dvoma pištoľami - oba výstupy bežia pri plnom menovitom výkone súčasne, aby sa preukázalo kombinované správanie 14 kW.

Testovanie teploty v rozmedzí -20 °C až +50 °C, vrátane čitateľnosti obrazovky pri studenom štarte.

Žiadna veža nelodí bez vlastnej skúšobnej správy so sériovým číslom. Certifikácia na úrovni závodu zahŕňa CCC, TUV, UL a CB.

Ako je postavená Twin-Gun Tower

Stĺpový profil 410 x 240 je rezaný laserom a dierovaný na našich vlastných linkách, nie zakúpený.

Ohraňovací lis TRUMPF tvoria stĺp; Roboty FANUC zvárajú švy.

Aplikuje sa práškové lakovanie, pričom vzorky šarže sa posielajú na testovanie soľným postrekom.

AC linka je vhodná pre riadiacu jednotku, stykač, obrazovku a obe pištole s ich puzdrami.

Krytie IP54 sa kontroluje na káblových vstupoch a na ráme obrazovky.

Každá veža vykonáva simultánny test zaťaženia s dvoma zbraňami plus testy platieb a siete.

QC zaznamená sériové číslo, výsledky testov a dokumenty CE a potom odošle knihy.

Štandardná dodacia lehota je 15-20 pracovných dní; rezervácie kontajnerov sú potvrdené pred začatím výroby.

Jedna veža s dvoma zbraňami alebo dve samostatné nabíjačky?

Dve samostatné 7kW nabíjačky vyhrávajú presne v jednej situácii: keď sú dve šachty umiestnené ďaleko od seba, napríklad na opačných koncoch pozemku, kde by vedenie kábla k zdieľanému stĺpu stálo viac ako kryt druhej jednotky.

Všade inde veža vyhráva na peniazoch a údržbe. Dve nabíjačky znamenajú dva základy, dve obrazovky, dva sieťové moduly, dve SIM karty a dve inštalačné návštevy. Jedna veža to všetko nahradí jednou z každej, čo je dôvod, prečo náklady na inštaláciu na jednu pozíciu zvyčajne klesnú o štvrtinu až tretinu. Úspora je natoľko reálna, že niekoľko našich distribútorov teraz štandardne ponúka veže s dvojitým delom vždy, keď sú dve polia vedľa seba.

Kto by si to nemal kupovať: lokality s jedným zálivom dnes a bez plánovania druhého zálivu - 7kW jednoplášťová veža je lacnejšia; alebo pozemky, kde dve nabíjacie stanice musia zostať fyzicky oddelené na viac ako niekoľko metrov. Kúpte si vežu, keď dve zátoky sedia vedľa seba a zostanú tak.

Prečo dovozcovia preobjednajú druhý kontajner

Továrenské priame stanovovanie cien od spoločnosti Zhejiang Anfu New Energy Technology Co., Ltd. v Yueqing – založená v roku 2014, národný malý obrovský podnik.

Jedna SKU, ktorá pokrýva dve pozície, čo zjednodušuje skladovanie dovozcu a školenie inštalatéra.

Certifikačné súbory (CE plus CCC, TUV, UL a CB) pripravené na odovzdanie miestnym úradom a verejným službám.

1 000 000+ jednotiek dodaných do roku 2024 vo viac ako 40 krajinách s opakovanými objednávkami od distribútorov v Malajzii, Turecku a Perzskom zálive.

Možnosti OEM a ODM - vlastná farba, logo a platobná značka, pričom MOQ sa prerokuje podľa projektu.

Preprava 1,4-metrovej veže bez poškodenia

Kryt je zvislý, s výstužou postavenou okolo čela obrazovky a oboch puzdier. Kotviace skrutky, vŕtacia šablóna a montážny materiál sa vezú v rovnakej prepravke, takže inštalatér má všetko v prvý deň.

Dĺžka prepravky 1400 mm je kľúčovým údajom pre plánovanie kontajnerov - prepravky ležia naplocho a stohujú a 20-ftový kontajner nesie približne 60-80 veží v závislosti od rozmerov prepravky. Naša prepravná služba potvrdí presný počet pred rezerváciou.

Štandardne citujeme FOB Ningbo alebo Shanghai; K dispozícii sú EXW a CIF. Papierovanie zahŕňa faktúru, baliaci list, nákladný list a kópiu certifikátu CE - je pripravený v priebehu 15-20 pracovných dní.

Podmienky služby, ktoré by kupujúci mali vedieť

2-ročná záruka na obe zbrane, obrazovku a platobný modul.

Náhradné zostavy pištolí a sitá na sklade na rýchle odoslanie – dva najbežnejšie opotrebované položky.

Vzdialená diagnostika cez 4G alebo Ethernet s aktualizáciami firmvéru dodávanými cez backend.

Rada pre pracovníkov na mieste: utrite obrazovku suchou handričkou každý týždeň a skontrolujte obe puzdrá, či nie sú zalomené.

Používateľská príručka, inštalačný výkres a sprievodca nastavením OCPP sa dodávajú s každou jednotkou.

Chyby pri inštalácii, ktoré zničia dobrú vežu

Nesprávne: zakopať prívodný kábel bez vedenia a dúfať, že prežije. Vpravo: veďte kábel v potrubí k základni stĺpa so servisnou slučkou pre budúce opätovné ukončenie.

Nesprávne: naliať podložku okom a následne podložiť vežu na úroveň. Vpravo: nalejte do dodanej šablóny a skontrolujte hladinu skôr, ako betón stuhne.

Nesprávne: nechať oba káble ležať cez uličku medzi poliami. Vpravo: nasmerujte každú pištoľ do vlastnej šachty, aby vodiči nikdy nezakopli o kábel druhej strany.

Nesprávne: za predpokladu, že kancelárska sieť WiFi dosiahne obe zásuvky. Vpravo: overte signál v pozícii stĺpca pred naliatím - alebo vložte 4G SIM.

Nesprávne: vynechanie kontroly uzemnenia, pretože veža vyzerá pevne. Vpravo: počas uvádzania do prevádzky skontrolujte uzemnenie k uzemňovacej tyči podložky.

Príbehy operátorov z dvojzásuvkových lokalít

Správca nehnuteľnosti v Aténach koncom roka 2024 vybavil osem veží cez dva bytové bloky, pričom obyvatelia zdieľali štyri dvojplášťové jednotky pre osem polí. Jej poznámka po šiestich mesiacoch: jedno puzdro na zbraň potrebovalo opätovné utiahnutie a obyvatelia sa hádali o ničom inom - čo sa pre nástenku bytov považuje za tichý úspech.

Holandský operátor parkoviska prevádzkuje vežu na parkovisku P+R mimo Utrechtu – dve zátoky, jeden stĺp, platba kartou. Jeho komentár: druhý záliv bola v podstate bezplatná infraštruktúra, platili sme len za extra zbraň. Malou výčitkou je poloha obrazovky: pekne stojí, nepohodlne, ak to chcete sledovať z auta.

Turecký distribútor, ktorý kupuje 14kW veže pre hotelové reťazce, uviedol, že veža skrátila jeho čas na inštaláciu na poli z dvoch dní na jeden. Jeho reptania: dodaná šablóna predpokladá veľa úrovní a dve z jeho stránok potrebovali najskôr malé úpravy úrovne.

Otázky týkajúce sa nabíjania pomocou dvoch pištolí

Otázka: Ak sa dve autá nabíjajú naraz, akú rýchlosť dosiahne každé?

Odpoveď: Každá pištoľ dodáva až 7 kW súčasne, spolu 14 kW – ani jedna šachta nehladuje druhú.

Otázka: Môže jedna zbraň dodať všetkých 14 kW?

Odpoveď: Nie. Strop každej zbrane je 7 kW, takže jedno auto sa stále nabíja až 7 kW; vyberte si 22kW alebo 44kW vežu, ak potrebujete viac na vozidlo.

Otázka: Koľko parkovacích miest obslúži jedna veža?

Odpoveď: Dva, jeden na pištoľ, ideálne vedľa seba – kábel každej pištole siaha do vlastnej šachty.

Otázka: Potrebuje veža dva samostatné napájacie obvody?

Odpoveď: Nie - jeden prívod 220 V AC +/-20 % obsluhuje obe pištole cez vnútornú riadiacu jednotku.

Otázka: Stačí 14 kW pre moderné EV cez noc?

A: Áno. 7 kW na auto pridáva približne 45 km dojazdu za hodinu, takže jedna nočná relácia pokryje plnú batériu pre väčšinu osobných elektrických vozidiel.

Otázka: Koľko stojí jedna šachta v porovnaní s dvomi samostatnými nabíjačkami?

Odpoveď: Na typických miestach sú náklady na inštaláciu o 25 – 35 % nižšie, najmä vďaka zdieľaniu základov, sieťového modulu a návšteve inštalácie.

Otázka: Môžem spravovať dve zbrane nezávisle v backende?

Odpoveď: Áno – každá pištoľ je samostatný konektor OCPP na jednom zariadení, takže môžete určiť cenu, naplánovať a nahlásiť pre každú pozíciu.

Otázka: Aká je dodacia lehota?

Odpoveď: 15-20 pracovných dní, s kompletným balíkom dokumentov a certifikátom CE odoslaným z Ningbo alebo Šanghaja.
