44 kW Slim Tower Dual-Port AC EV nabíjačka pre komerčné parkovacie zariadenia

Otázka 44 kW je panelová otázka

Väčšina nabíjačiek na striedavý prúd s dvoma zbraňami zlyhá na papieri skôr, ako zlyhá v teréne. Porucha nie je nabíjačka; to je prvá otázka elektrikára: čo musí dať panel?

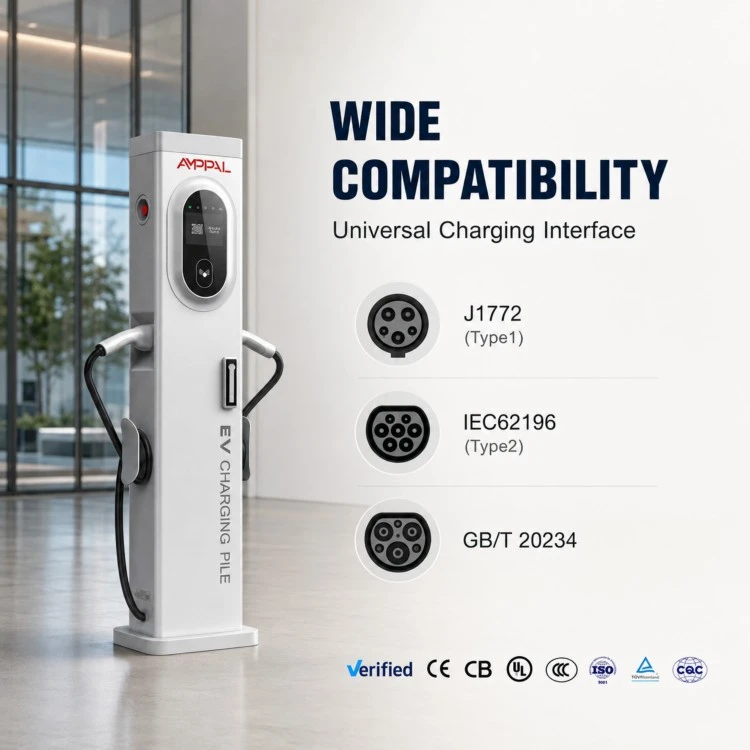

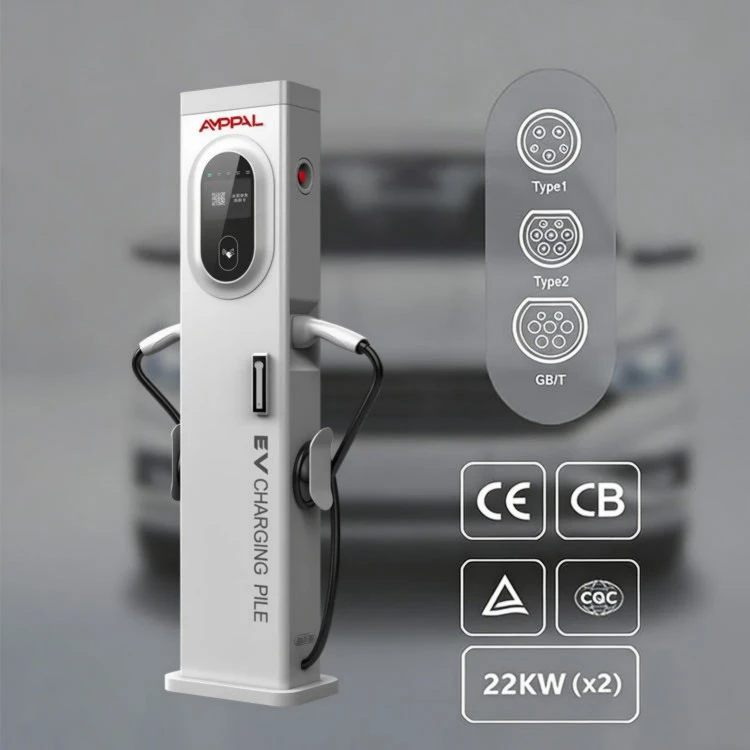

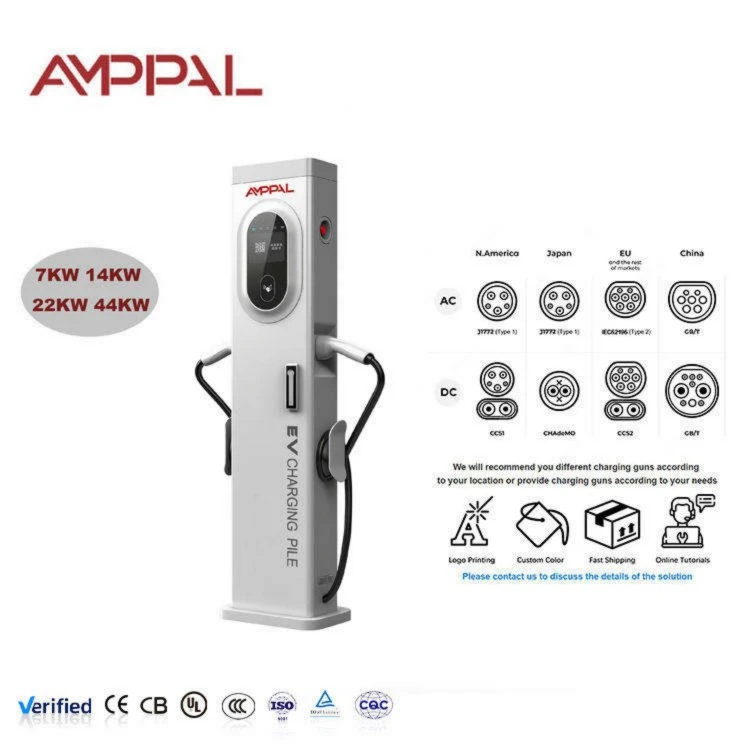

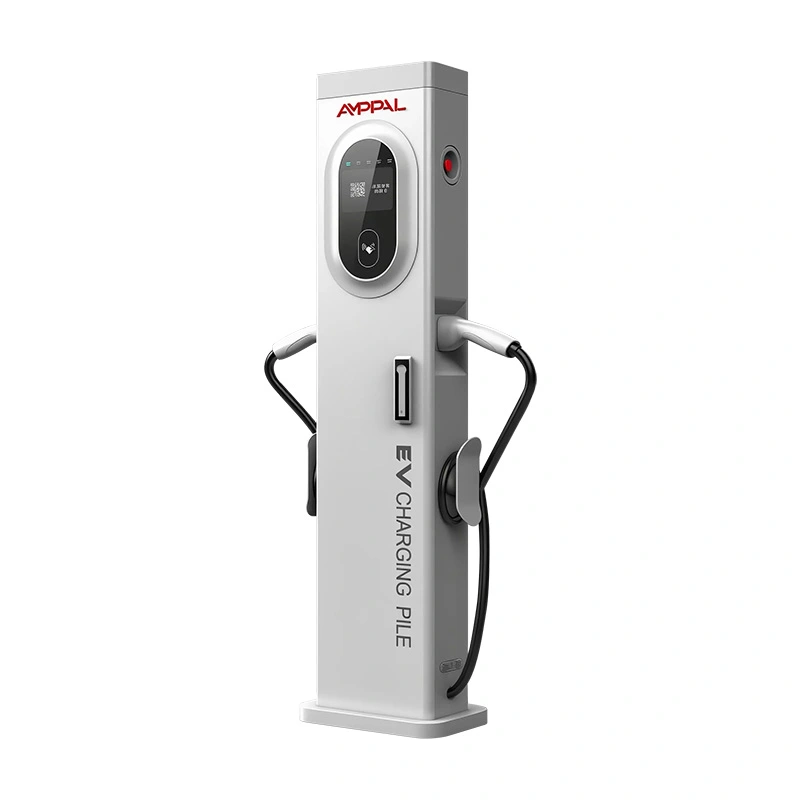

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) nesie dve pištole typu 2 pri 32A+32A na 380VAC trojfázovom napájaní, zo stĺpca 300 x 150 x 1400 mm s 5-palcovou dotykovou obrazovkou. Každá zásuvka môže odoberať približne 21 kW; dvojica sa spolu blíži k 44kW štítku.

Táto stránka je napísaná pre osobu, ktorá podpisuje elektrické výkresy. Ak ste to vy, prečítajte si nižšie uvedenú matematiku podávača skôr, ako si zamilujete hárok so špecifikáciami.

Dobrou správou je, že matematika je jednoduchá a verejná: volty, ampéry a druhá odmocnina. Zlou správou je, že to nikto nerobí v deň, keď prídu nabíjačky. Urobte to teraz, na papieri, pred rezerváciou kontajnera.

Čo znamená plná záťaž 32A+32A pre vašu stránku

Dve autá, obe pri 32A na fázu: váš napájač musí prenášať približne 64A na fázu v rovnakom okamihu, inak sa protiprúdny istič vypne v najhoršom možnom čase.

Naplánujte transformátor: každá veža pridáva až 44 kW pripojenej záťaže; desať veží znamená 440 kW pred započítaním osvetlenia a HVAC.

Dimenzovanie káblov začína na 16 mm2 medi na fázu krátkodobo a rastie so vzdialenosťou; 25 mm2 alebo 35 mm2 je bežný pre beh nad 50 metrov.

Funkcia ističa: 80A trojfázový istič alebo dve 40A jednotky s jednou na pištoľ poskytujú dvojici voľný priestor bez rušivých zakopávaní.

Fázová rovnováha je vedľajšou výhodou: trojfázová záťaž 32A+32A je šetrnejšia k sieti ako tri jednofázové 7kW nabíjačky naskladané na jednej fáze.

Ak stránka nemôže napájať plné zaťaženie, riadenie záťaže OCPP 1.6J môže obmedziť vežu s nižším rozpočtom, zatiaľ čo si ponecháte rezervu na neskôr.

Teplo je súčasťou rozpočtu: 44 kW, ktoré beží niekoľko hodín, vyhrieva panelovú miestnosť, preto si pred prvým letom naplánujte vetranie.

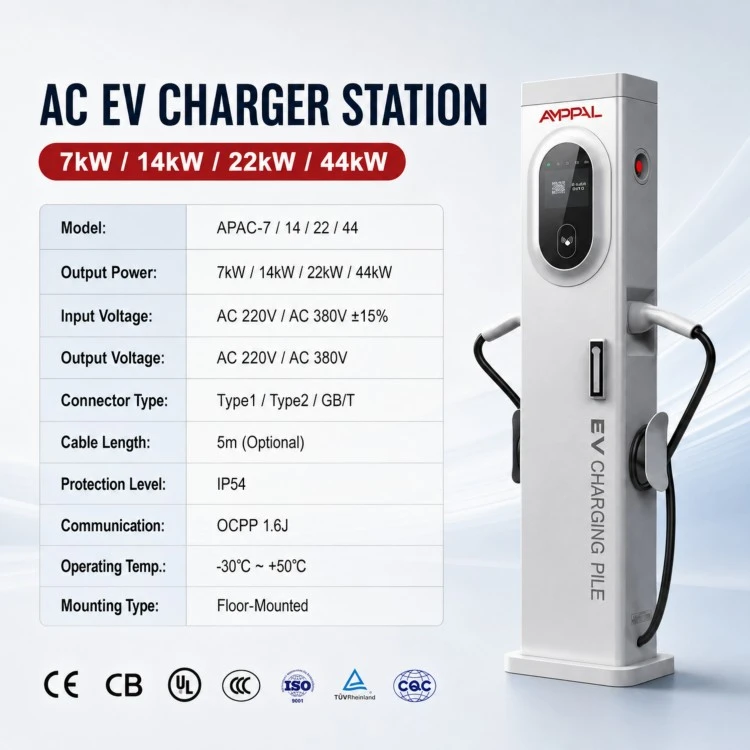

Technické špecifikácie

Prípady použitia, ktoré odôvodňujú kapacitu 44 kW

depá, kde dodávky parkujú jednu až tri hodiny medzi zmenami; 44 kW na pole mení prestoje na použiteľný rozsah.

Stanovište taxíkov a uzly, kde sa vodiči rýchlo otáčajú a čas zdržania trvá menej ako dve hodiny.

Nádvoria pre nákladné autá slúžiace dodávkovým a ľahkým úžitkovým vozidlám do 3,5 tony.

Skladové doky, kde rad veží zdieľa jednu transformátorovú miestnosť.

Flotily požičovní elektromobilov, ktoré musia otáčať autá medzi požičovňami bez čakania cez noc.

Obytné bloky s trojfázovou prevádzkou, kde 44kW je najvyšší striedavý výkon, aký rozvádzač na napájači umožňuje.

Parkoviská na letiskách a staniciach, kde si ranný nápor plug-in hybridov vyžaduje rýchle doplnenie pred odletom.

Čítanie toku energie: Od panela po zástrčku

Energia opúšťa rozvodnú dosku na trojfázovom napájači a vstupuje do veže cez základnú priechodku. Vo vnútri stanica meria každú pištoľ nezávisle, takže 44kW štítok nie je jedna obrovská zásuvka, ale dva 32A okruhy zdieľajúce jeden kryt.

Keď sa zapojí jedno auto, môže použiť celých 32 A svojej vlastnej zbrane. Keď príde druhé auto, obe čerpajú až 32A; veža udržiava tieto dve relácie oddelené pre fakturáciu a OCPP 1.6J hlási energiu každého konektora samostatne.

Meranie na zásuvku je dôležité pri delenej fakturácii: nájomník A platí za pištoľ 1, nájomník B za pištoľ 2 a server nikdy nezmieša tieto dve kWh súčty.

Jedna pasca hodná pomenovania: zníženie výkonu. Ak je prívod slabý, istič sa vypne namiesto toho, aby sa veža spomalila. Firmvérový uzáver je riadenou alternatívou, takže o rozpočte rozhodujte pred zapojením, nie po prvej ceste.

Záznamy o kvalite, ktorým môže stavebný inžinier dôverovať

Zhoda je zabezpečená proti smerniciam o nízkom napätí a elektromagnetickej kompatibilite a súbor sa znova kontroluje vždy, keď sa zmení výkonový stupeň.

Každá stanica je testovaná hi-potom a uzemnená predtým, ako opustí linku – pri 32A na zbraň nie je priestor pre pochybnú pozemnú cestu.

Tepelná prevádzka pri plnom zaťažení: 44kW veža je testovaná nepretržite 48 hodín pri prúde z typového štítku, so zaznamenanými teplotami skrine.

Vzorkované kolóny prechádzajú tepelnými cyklami IEC 60068 medzi -30 °C a +70 °C plus 96 hodín soľného postreku na povrch.

Spoje prípojníc a konektorov testované na krútiaci moment; uvoľnené koncovky sú klasickou príčinou tepelných porúch v silnoprúdových striedavých zariadeniach.

Zdroje komponentov sa riadia RoHS a REACH v rámci systému ISO 9001:2015; Rozsah CCC, TÜV, UL a CB existuje na úrovni závodu.

Postupnosť montáže ôsmich staníc

Laserom rezaná škrupina, tolerancia 0,1 mm, na CNC linke.

Ohraňovací lis a švové zváranie telesa veže.

Robotické zváranie základnej dosky a držiakov upchávok FANUC.

Trojstupňové čistenie a konečná úprava povrchu.

Silnoprúdová sekcia: namontované a utiahnuté prípojnice, stýkače a spínacie zariadenie s menovitým prúdom 32 A.

Meranie a elektronika: elektromery na jednu zásuvku, komunikačná doska a 5-palcová dotyková obrazovka.

Načítanie firmvéru a súlad OCPP bežia proti testovaciemu serveru.

Testovanie odberu vzoriek, hi-pot, vizuálny priechod a potom balenie. Výroba trvá 15-20 pracovných dní.

Sprievodca rozmermi: Kedy sa zmestí 44 kW (a kedy nie)

Kúpte si 44kW vežu, keď transformátor a panel už majú svetlú výšku, alebo keď navrhujete elektrický systém od začiatku a viete ho správne dimenzovať. Dodatočná kapacita v porovnaní s modelom s výkonom 14 kW je skutočná len vtedy, ak ju dokáže dodať krmivo.

Preskočte ho, ak je váš web napájaný jednofázovým napájaním 32A; vežu by ste prevádzkovali za zlomok jej hodnotenia, pričom by ste platili za kapacitu, ktorú nemôžete využiť. Preskočte to aj vtedy, keď autá parkujú cez noc viac ako osem hodín; 7-11kW AC stojí menej a je šetrnejší k výdrži batérie. A ak máte stabilné parkovanie vozového parku s prísnymi harmonogramami, najprv potvrďte povolenú kapacitu pripojenia distribútora; niektoré regióny obmedzujú nabíjanie striedavým prúdom na jedno miesto.

Ak je panel tesný, ale dopyt je skutočný, úprimnou odpoveďou je riadenie záťaže: nechajte OCPP zakryť veže teraz a zvýšte strop, keď sa stránka rozrastá. Tento plán funguje s touto vežou, pretože firmvér akceptuje vzdialený limit prúdu.

AMPPAL verzus rozpočet s dvoma zbraňami

Skutočná kapacita 32A+32A: niektoré rozpočtové veže inzerujú 44 kW, ale dodávajú sa so stýkačmi 16A; na typovom štítku vytlačíme hodnotenie na zbraň.

Nezávislé meranie na zásuvku pre delenú fakturáciu, nie jeden sčítaný meter.

OCPP 1,6J cez Ethernet, 4G a WiFi, takže veža spája systémy riadenia záťaže a roaming.

Skúšobné dôkazy: tepelný chod pri plnom zaťažení, záznamy krútiaceho momentu a výsledky soľného postreku dostupné pre každú dávku.

Obchodné podmienky: MOQ 1 jednotka, dodacia lehota 15-20 pracovných dní, 2-ročná záruka, náhradné diely DHL/FedEx.

Možnosti OEM pre logo, obrazovku a značku káblov; exportuje do 40+ krajín od roku 2014.

Podrobnosti o logistike a balení

Každá veža sa dodáva kompletne zmontovaná v 5-vrstvovom exportnom kartóne s rozmermi približne 350 x 220 x 1460 mm s penovými rohovými blokmi, kotevnou súpravou a káblovými priechodkami vo vnútri; celková hmotnosť je asi 45 kg.

Štyri kartóny idú na paletu s chráničmi hrán a zmršťovacou fóliou; 40-stopový kontajner pojme asi 60 veží uložených na palete alebo až 80 naložených na podlahe a na požiadanie sa zabezpečí opätovné balenie LCL.

Cena je zvyčajne FOB Ningbo alebo Shanghai, s EXW na požiadanie. Každá zásielka obsahuje faktúru, baliaci list, nákladný list, osvedčenie o pôvode a CE vyhlásenie o zhode. Konsolidované zásielky na Blízky východ a do SNŠ sa organizujú týždenne, čo skracuje tranzit pri menších objednávkach.

Služba, ktorá začína panelom

2-ročná záruka od dátumu expedície, pokrývajúca výrobné chyby vrátane silnoprúdovej časti.

24-hodinová technická odozva; naši technici sa pravidelne zúčastňujú hovorov o uvedení do prevádzky, aby s vaším elektrikárom preverili nastavenie panela.

Náhradné diely cez DHL/FedEx; stýkače, merače a dotykové obrazovky odchádzajú do 2 pracovných dní.

RMA podľa fotografií a sériového čísla: výmena alebo oprava je potvrdená skôr, ako sa čokoľvek vráti.

Bezplatný balík podpory: hárok výpočtu podávača, hodnoty krútiaceho momentu a kontrolný zoznam pri uvedení do prevádzky.

Zapojenie a prevádzkové upozornenia

Nesprávne: predpokladám, že 32A istič pokrýva obe zbrane. Vpravo: dimenzujte napájanie celkom na 64A na fázu alebo chráňte každú pištoľ samostatne.

Nesprávne: opätovné použitie tenkého kábla zo starej inštalácie. Vpravo: minimálne 16 mm2 na fázu, zväčšené na dlhé trasy; skontrolujte pokles napätia pri plnom zaťažení.

Nesprávne: nechať vežu navždy sedieť na limite firmvéru, pretože panel nebol nikdy aktualizovaný. Vpravo: zaznamenajte uzáver do denníka údržby a zdvihnite ho až po preukázaní podávania.

Nesprávne: miešacia pištoľ 1 a pištoľ 2 nájomníci na jednej faktúre. Vpravo: ponechať meranie na zásuvku povolené; OCPP hlási každý konektor samostatne.

Nesprávne: ignorovanie krútiaceho momentu po návšteve servisu. Vpravo: každý rok opätovne utiahnite prípojnicu a očko; poruchy tepla v AC prevodovke sú takmer vždy uvoľnené spoje.

Nesprávne: vynechanie prúdového chrániča. Vpravo: nainštalujte prúdový chránič 30 mA podľa miestnych pravidiel; veža pracuje so štandardnou ochranou RCD.

Inžinieri zariadení vlastnými slovami

Manažér depa v Almaty namontoval šesť veží pre 40-dodávkový mestský vozový park. Matematika 64A na fázu podávača bola celá konverzácia s jeho distribútorom; akonáhle bola potvrdená svetlá výška transformátora, uvedenie do prevádzky trvalo jeden deň. Poznamenal, že označenia krútiaceho momentu na kryte prípojnice zabránili jeho elektrikárom hádať.

Logistický operátor v Guadalajare spároval veže s 250 kVA transformátorom pre dvadsať plánovaných polí. Priznávajú, že prekročili špecifikáciu transformátora o jeden krok; dodatočné náklady boli malé a cesta rastu je teraz bezplatná. Ich sťažnosť: 5-palcová ponuka je hlboká a vodiči túto aplikáciu väčšinou používajú.

Operátor skladu neďaleko Moskvy prevádzkuje veže pri 11kW firmvérovom limite, kým v budúcom roku nebude napájaný druhý podávač. To je presne ten etapový plán, ktorý sme navrhli, a preto nekúpili lacnejšiu jednosadzbovú nabíjačku.

FAQ: Napájanie, panely a dvojité zbrane

Otázka: Aký podávač potrebuje jedna 44kW veža?

A: Trojfázový prívod dimenzovaný na približne 64 A na fázu pri plnom zaťažení, s vodičmi 16-25 mm2 v závislosti od dĺžky vedenia.

Otázka: Môžu obe zbrane skutočne dodať 32A naraz?

Odpoveď: Áno, každá pištoľ má menovitý prúd 32A na fázu; spolu sa približujú k 44kW štítku.

Otázka: Koľko veží môže 250kVA transformátor podporiť?

A: Okolo päť pri plnom zaťažení; so správou zaťaženia OCPP môžete nainštalovať viac a obmedziť celkový počet.

Otázka: Podporuje veža riadenie záťaže?

Odpoveď: Áno, limity vzdialeného prúdu OCPP 1,6J umožňujú, aby platforma zakrývala každý konektor.

Otázka: Je táto veža jednofázová kompatibilná?

Odpoveď: Nie, potrebuje 380VAC trojfázové; pre jednofázové lokality pozri naše nástenné 3,5-7kW stanice.

Otázka: Aká veľkosť kábla pre beh 60 metrov?

A: Vypočítajte pokles napätia pri 64 A na fázu; väčšina 60 m vedie na 25 mm2, ale overte si to u svojho elektrikára.

Otázka: Prečo je meranie podľa pištole dôležité?

Odpoveď: Dvaja nájomníci na jednej veži potrebujú samostatné súčty kWh na spravodlivé účtovanie; veža meria každú zásuvku nezávisle.

Otázka: Aká je dodacia lehota?

Odpoveď: 15-20 pracovných dní pre štandardné modely po vklade, rovnako ako naše ostatné AC veže; hromadné objednávky sú naplánované na základe cenovej ponuky.
