22kW Slim Tower AC EV nabíjačka pre obytné a komerčné nehnuteľnosti

Prečo je otvorený protokol dôležitejší ako počet kW

Opýtajte sa operátora, ktorý strávil tri roky v uzavretom systéme spoplatňovania, a bolesť začína v deň migrácie. Hardvér fungoval; softvér odmietol odísť. Otvorený OCPP 1.6J existuje, aby zabránil presne tejto konverzácii.

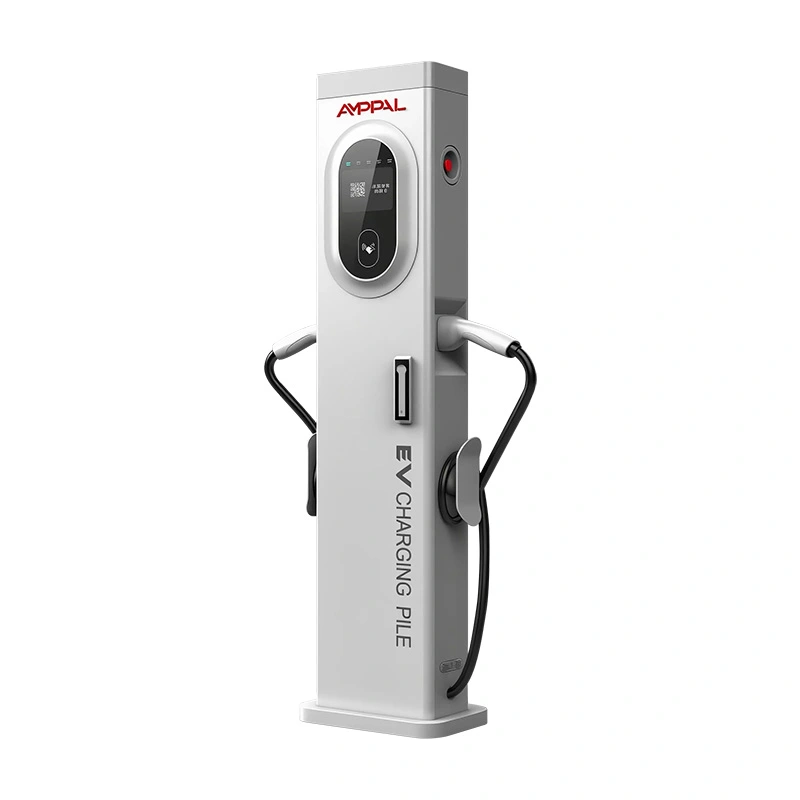

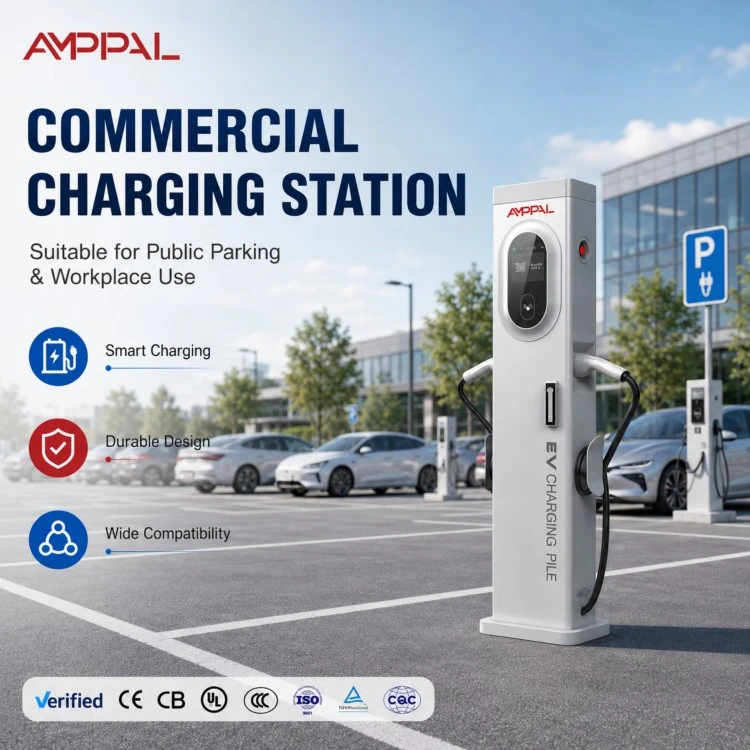

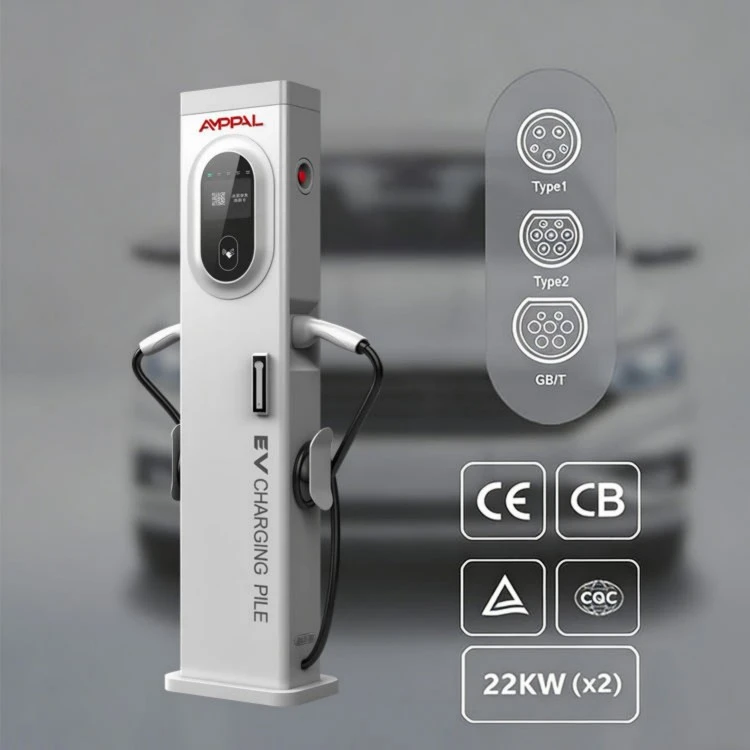

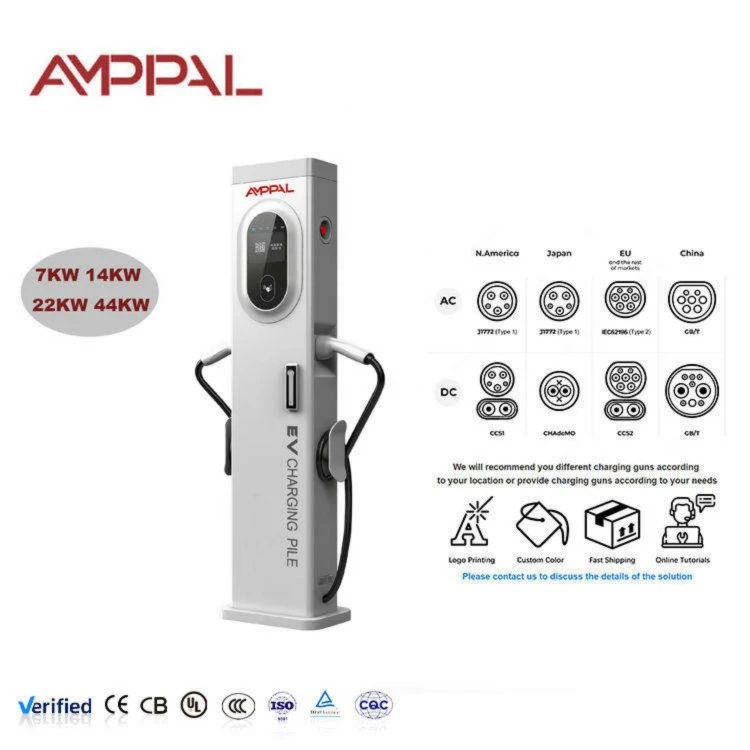

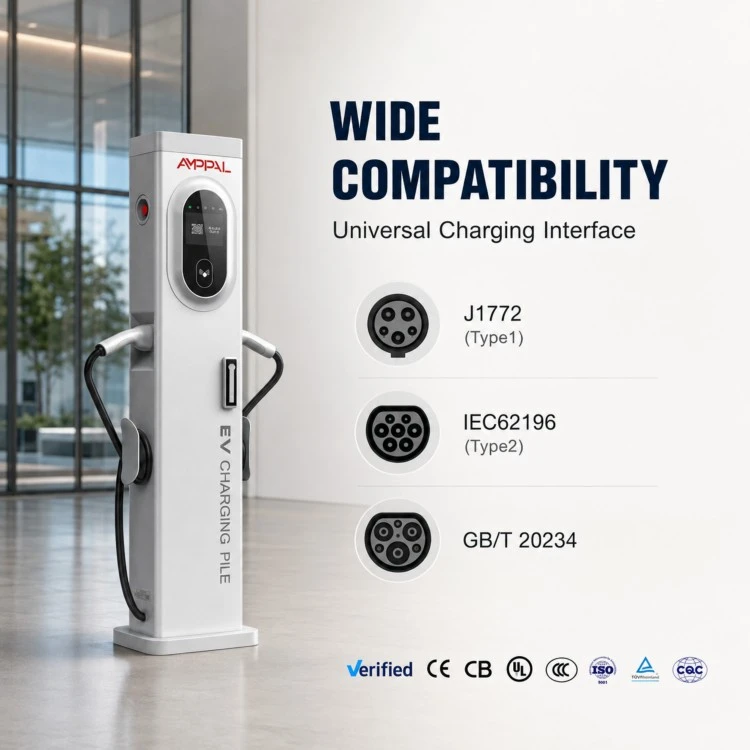

AMPPAL 22kW Slim Tower AC EV nabíjačka pre obytné a komerčné nehnuteľnosti (AF-AC-022-Y-A-0-4-JA-P) dodáva 22 kW prostredníctvom dvoch pištolí typu 2 (16A+16A) z 300 x 150 x 1400 mm dotykovej obrazovky s 5-palcovou obrazovkou. Jeho skutočný diferenciátor sedí vo firmvéri: každá transakcia, relácia a stavová udalosť hovorí štandardne OCPP 1.6J.

To znamená, že veža nie je spojená s naším cloudom, našou aplikáciou alebo portálom akéhokoľvek predajcu. Nasmerujete to na platformu, ktorú si vyberiete dnes, a znova o tri roky, keď sa objaví lepšia.

Uzavreté systémy sa spočiatku cítia jednoducho: aplikácia je vyleštená, nastavenie je QR kód. Účet príde neskôr, vo forme výstupných poplatkov, spätne zakúpeného hardvéru alebo dát uložených na serveri, ktorý nekontrolujete.

Šesť dôvodov, prečo trvať na OCPP 1.6J

Žiadne viazanie na dodávateľa: ak platforma zvýši poplatky alebo prejde do režimu offline, hardvér zostane váš a ide ďalej.

Pripravené na roaming: agregátory a partnerské siete akceptujú rovnaký protokol, akým už hovorí vaša back office.

Kontrola taríf zostáva na vás: ceny za konektor nastavujete prostredníctvom platformy, nie prostredníctvom aplikácie viazanej na továrne.

Vzdialené operácie: spustenie/zastavenie, rezervácie a aktualizácie firmvéru prechádzajú rovnakým kanálom OCPP ako údaje o meraní.

Kontrolovateľné záznamy: každá kWh a ID transakcie sú zaznamenané v štandardnom formáte, ktorý môžu účtovníci a regulátori prečítať.

Zabezpečenie budúcnosti: keď solárne alebo inteligentné nabíjanie príde neskôr, väčšina systémov riadenia energie založených na OCPP dokáže čítať živé údaje tejto veže.

Otvorené výberové konanie: ak vaša spoločnosť musí znova zadať výberové konanie na službu spoplatňovania, sieť s otvoreným protokolom sa ľahšie odovzdáva, hodnotí a kontroluje.

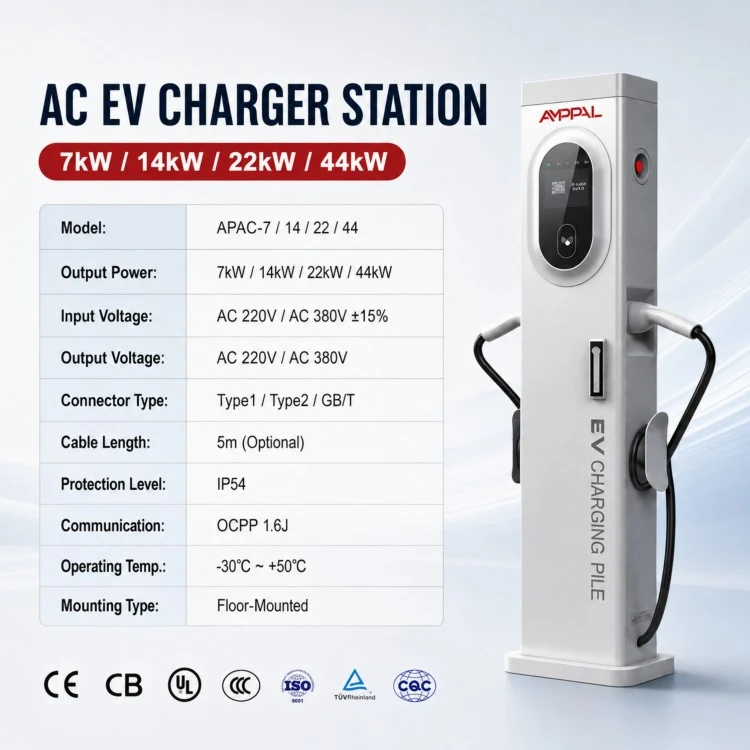

Technické špecifikácie

Scenáre, kde sa sloboda platformy vypláca

CPO, ktoré ponúkajú svoje back office každé dva alebo tri roky a potrebujú nabíjačky, ktoré prežijú výmenu.

Flotily, ktoré sa pripájajú k existujúcemu serveru OCPP materskej spoločnosti namiesto spustenia druhého systému.

Hotely a nákupné centrá, ktoré sa chcú potulovať s viacerými aplikáciami, nemusia byť viazané na aplikáciu jedného operátora.

developerov, ktorí inštalujú teraz a predajú práva na nabíjanie neskôr; kupujúci zdedí otvorený hardvér.

Vládne pouličné výberové konania, ktoré vyžadujú otvorené štandardy v špecifikácii.

Operátori testujú nový agregátor na desiatich vežiach predtým, ako spustia celú sieť.

Ako stanica komunikuje s akoukoľvek platformou

Veža ponecháva otvorené dva konverzačné kanály: Ethernet ako primárne prepojenie, plus 4G a WiFi ako záložné. Vytáča sa na váš server, takže na vašej strane nie je potrebné žiadne presmerovanie portov ani statická verejná adresa IP.

Keď sa auto pripojí, stanica odošle BootNotification a počas relácie sa aktualizuje stav a transakcia. OCPP 1.6J zvláda ako správu nabíjacích bodov, tak aj spracovanie transakcií čisto pre AC nabíjanie.

Migrácia je zmena konfigurácie, nie zmena hardvéru: otvorte ponuku stanice, zadajte adresu URL nového servera a poverenia, reštartujte počítač. Naši inžinieri môžu prejsť s vaším IT pracovníkom cez prepínač za menej ako hodinu, zvyčajne na diaľku.

Stojí za to vedieť: veža uchováva svoje miestne meranie a denník relácií bez ohľadu na to, s ktorým serverom hovorí. Aj keď platforma cez noc zmizne, históriu nabíjania máte stále uloženú v zariadení na export.

Certifikáty, ktoré podporujú tvrdenie protokolu

CE podľa smerníc o nízkom napätí a EMC, opätovne overené pri každej výrobnej šarži.

Zhoda OCPP 1.6J je testovaná oproti referenčnému serveru v našom laboratóriu predtým, ako jednotky opustia linku.

100% hi-pot dielektrické testovanie a kontroly kontinuity uzemnenia na konečnej stanici.

Tepelné cyklovanie IEC 60068 od -30 °C do +70 °C a 96-hodinová soľná hmla na vzorkách.

48-hodinové spaľovanie pri plnom zaťažení, pričom sa monitoruje výpadok komunikačného spojenia a opätovné pripojenie.

komponenty v súlade s RoHS/REACH podľa systému kvality ISO 9001:2015; závod je tiež držiteľom certifikátov CCC, TÜV, UL a CB na ďalšie produktové rady.

Vo vnútri montážnej haly: Osem výrobných krokov

CNC laserové rezanie plášťa stĺpa, tolerancia 0,1 mm.

Ohraňovací lis a švové zváranie 1400 mm karosérie veže.

Zváranie základovej dosky a držiakov káblových priechodiek robotom FANUC.

Trojstupňové čistenie povrchu a konečná úprava pred montážou.

Montáž na lištu DIN: stýkače, RCD a merací modul, utiahnuté podľa špec.

Priestor pre elektroniku: dotyková obrazovka, komunikačná doska a napájacia doska.

Flashovanie firmvéru a súlad s OCPP bežia na našom testovacom serveri; protokol testu je uložený podľa sériového čísla.

Hi-pot, vizuálna kontrola kvality a balenie; štandardné objednávky odosielame do 15-20 pracovných dní.

Výber stanice pripravenej na nástupište: Tri kontroly

Začiarknite jeden: záleží vám na vašej aktuálnej platforme? Ak prevádzkujete jedinú stránku s proprietárnou aplikáciou, s ktorou ste spokojní, uzavretá nabíjačka je lacnejšia a sloboda tejto veže sú peniaze, ktoré nevyužijete.

Skontrolujte dva: akou verziou protokolu hovorí váš back office? Táto stanica prevádzkuje OCPP 1,6J, ktorý pokrýva prevažnú väčšinu potrieb nabíjania striedavým prúdom; ak váš plán vyžaduje funkcie OCPP 2.0, ako je ISO 15118 plug-and-charge, povedzte nám to pred objednávkou, aby sme vám mohli poradiť so správnym modelom.

Skontrolujte tri: kto je držiteľom roamingového vzťahu? Ak bude agregátor smerovať vaše relácie, požiadajte ho najskôr o podrobnosti o serveri OCPP; väčšina akceptuje koncové body 1,6 J a veža sa môže pripojiť k ich sieti do jedného dňa.

Ešte jedna úprimná poznámka: otvorený protokol vás chráni pred zablokovaním, nie pred zlým zapojením. 22kW veža stále potrebuje správne 380VAC trojfázové napájanie, správne dimenzovaný istič a uzemnenú inštaláciu; žiadny firmvér nedokáže opraviť uvoľnený neutrál.

Prečo operátori kupujú AMPPAL Tower pre otvorené siete

Čestnosť protokolu: Zhoda OCPP 1.6J je overená na šaržu v našom laboratóriu a budeme zdieľať protokol testu.

Priestor pre hardvér: dve 16A zásuvky na jednom 380VAC zdroji, 5-palcová obrazovka, IP54, prevádzkový rozsah -20°C až +50°C.

Podmienky: MOQ 1 jednotka na štandardných modeloch, dodacia lehota 15-20 pracovných dní, 2-ročná záruka.

Globálny dosah: export do 40+ krajín, vrátane CE dokumentácie, náhradné diely cez DHL/FedEx.

Hĺbka OEM/ODM: od roku 2014 sme vybudovali AC a DC linky pre značky na Blízkom východe, v Európe a juhovýchodnej Ázii.

Balenie, nakladanie a export dokumentov

Objednajte si kontajner a zakaždým dostanete rovnaké poctivé balenie: jednu vežu na 5-vrstvový kartón, penové rohové bloky, súpravu kotvy a vnútorné priechodky, približne 45 kg brutto na krabicu.

Štyri kartóny na paletu s chráničmi hrán a zmršťovacou fóliou; 40-stopový kontajner prepraví približne 60 veží na paletách alebo až 80 naložených na podlahe, takže náklad na jednotku zostáva predvídateľný pre vašu cenovú ponuku.

Citujeme FOB Ningbo alebo Shanghai (k dispozícii EXW) a s každou zásielkou odovzdávame obchodnú faktúru, baliaci list, nákladný list, osvedčenie o pôvode a vyhlásenie o zhode CE.

Zmiešané kontajnery sú vítané: veže zdieľajú priestor s našimi nástennými AC jednotkami.

Podpora postavená na migrácii platforiem

2-ročná záruka na výrobné chyby, počítaná od dátumu odoslania.

24-hodinová technická odozva; naši inžinieri sa pripojili k výzvam na migráciu platforiem pre klientov v štyroch časových pásmach.

Náhradné diely cez DHL/FedEx do 2 pracovných dní pre bežné položky.

Foto a sériové RMA: potvrdíme výmenu alebo opravu predtým, ako niečo vrátite.

Bezplatný balík dokumentácie: Sprievodca pripojením OCPP, vzorová konfigurácia servera a testovací koncový bod pre váš IT tím.

Poznámky k vydaniu firmvéru uvádzajú, ktoré správy OCPP sa zmenili, takže váš tím platformy môže testovať pred zavedením.

Migrácia a prevádzka: Nesprávne vs

Nesprávne: zmena adresy URL servera počas spustenej relácie. Vpravo: migrujte, keď je konektor nečinný a po prepnutí reštartujte vežu.

Nesprávne: za predpokladu, že samotné WiFi stačí pre verejnú sieť. Vpravo: prepojte primárne prepojenie s Ethernetom a ponechajte 4G ako záložnú sieť.

Nesprávne: ponechanie predvolených poverení v ponuke stanice. Vpravo: nastavte silné heslo na prvý deň; pripojenie OCPP je len také bezpečné ako prihlasovacie údaje zariadenia.

Nesprávne: testovanie jednej platformy a za predpokladu, že ostatné sa správajú rovnako. Vpravo: pred výmenou flotily spustite 24-hodinovú skúšobnú verziu na novom serveri s jednou vežou.

Nesprávne: ignorovanie synchronizácie hodín. Vpravo: ponechajte NTP povolený, pretože protokoly transakcií so skreslenými časovými pečiatkami spôsobujú neskôr spory pri fakturácii.

Nesprávne: aktualizácie firmvéru sa považujú za voliteľné. Vpravo: naplánujte aktualizácie na nečinných konektoroch, pretože opravy sa často zameriavajú presne na okrajové prípady, ktoré operátori polí nahlásia.

Operátori svojimi vlastnými slovami

Operátor nabíjacieho bodu v Chorvátsku premiestnil 30 veží z jednej platformy na druhú za jediný víkend. Ich technický vedúci uviedol, že prepínač bol zmenou adresy URL na jednotku a jediným oneskorením bol ich vlastný DNS. Teraz skúšajú nový agregátor na piatich vežiach pred obnovením zmluvy.

Malajzijská logistická firma pripojila veže k existujúcemu serveru OCPP skupiny namiesto toho, aby prevádzkovala druhú back office. Sťažnosť ich IT manažéra: 5-palcová obrazovka zobrazuje iba angličtinu, takže vodiči občas potrebujú mobilnú aplikáciu na pokyny v malajčine.

Turecký operátor, ktorý je súčasťou partnerstva, ktoré dodávame od roku 2022, využíva veže na obrubníky v Istanbule. Záložná sieť 4G ich dvakrát zachránila pri lokálnom prerušení vlákna; relácie pokračovali v správnom účtovaní, pretože stanica zaradila záznamy do frontu a odovzdala ich, keď sa odkaz vrátil.

Čo sa v týchto správach opakuje: nikto nepočíta so zmenou protokolu a veže, ktoré ju ticho prežijú, sú tie, ktorých sa nikto nemusel dotknúť.

Otázky, ktoré sa operátori pýtajú na platformu Freedom

Otázka: Funguje veža s akoukoľvek platformou OCPP 1.6J?

A: Akákoľvek platforma implementujúca nabíjací profil 1,6 J AC; vedieme krátky zoznam testovaných serverov a na požiadanie pridáme ten váš.

Otázka: Môžem spustiť dve veže na jednom serverovom pripojení?

Odpoveď: Áno, každá veža sa registruje ako svoj vlastný nabíjací bod s vlastnou identitou.

Otázka: Čo sa stane, ak platforma prejde po nabití do režimu offline?

Odpoveď: Relácia pokračuje a záznam sa zaradí do frontu lokálne a potom sa odošle, keď sa odkaz vráti.

Otázka: Je 22kW veža stále tenký 150 mm stĺp?

Odpoveď: Áno, rovnaké telo s rozmermi 300 x 150 x 1400 mm ako naše 14kW a 44kW veže.

Otázka: Účtujete si aktualizácie firmvéru?

Odpoveď: Nie, firmvér je počas záručnej doby bezplatný a dodáva sa cez kanál OCPP alebo ako lokálny súbor.

Otázka: Môžem označiť vežu pod svojím vlastným menom?

Odpoveď: Áno, logo, úvodná obrazovka a balenie sú prispôsobené podľa dohody OEM.

Otázka: Ako rýchlo sa nabije jedno auto na tejto veži?

A: Každá zásuvka dodáva až 16A na fázu, približne 11kW na 380V trojfázový; 22kW typový štítok je celkovo pre dve pištole.

Otázka: Aké náhradné diely by som mal skladovať?

Odpoveď: Väčšinu opráv v teréne pokrýva dotyková obrazovka, komunikačná doska a súprava káblových priechodiek; odporúčame jednu súpravu na 20 veží.
