180kW vysokovýkonná integrovaná jednosmerná rýchla EV nabíjačka pre komerčné flotily

Čo je táto skriňa s výkonom 180 kW a prečo O&M rozhoduje o jej celoživotných nákladoch

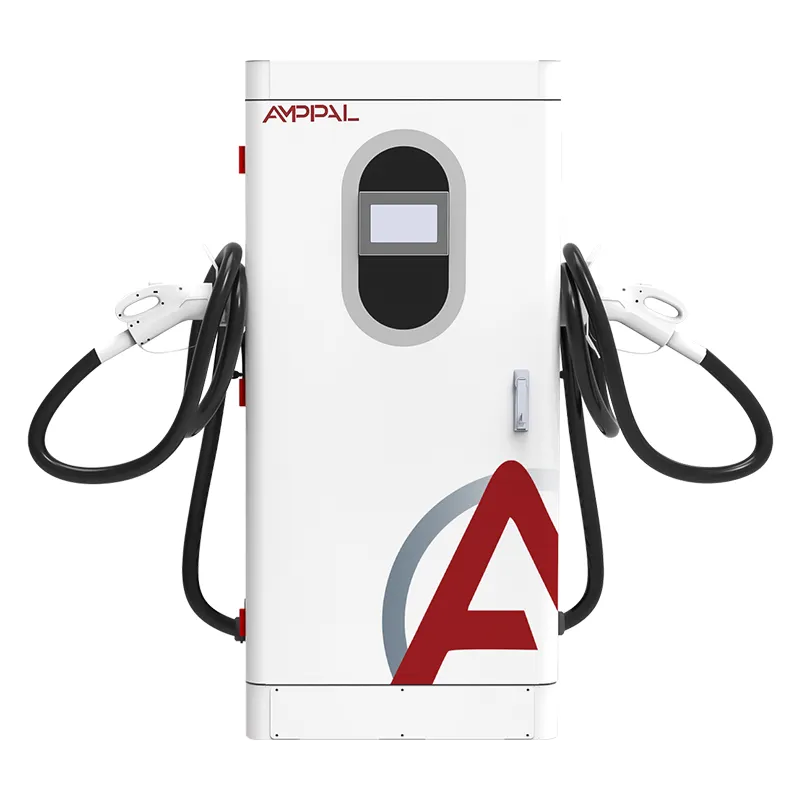

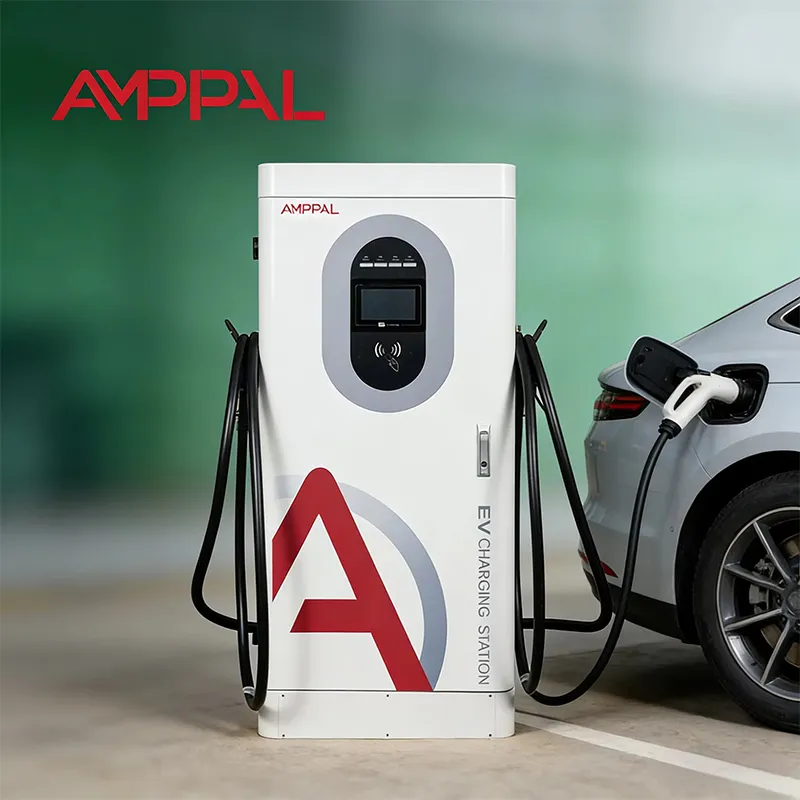

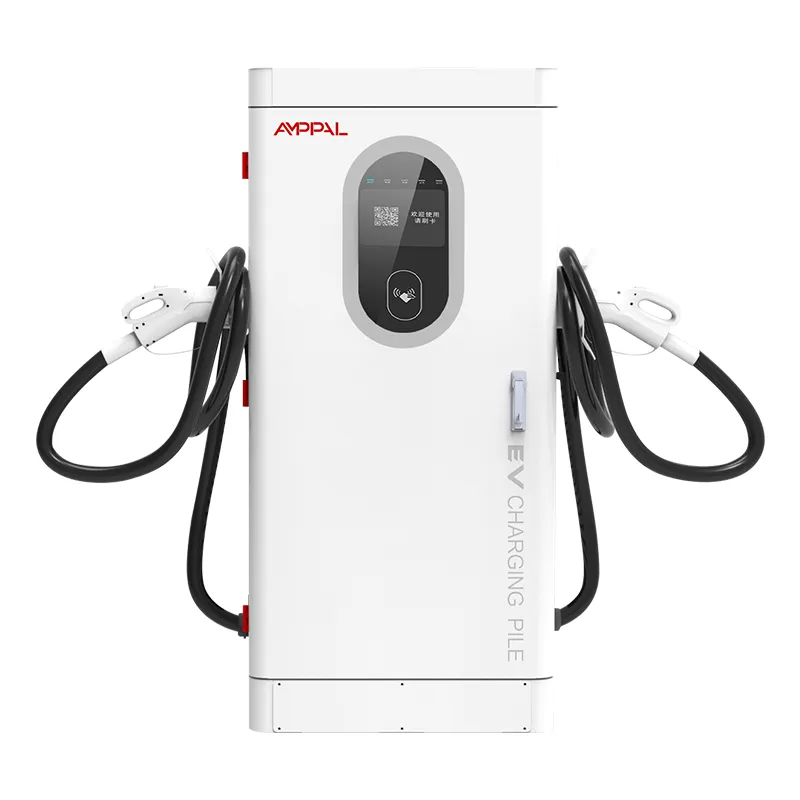

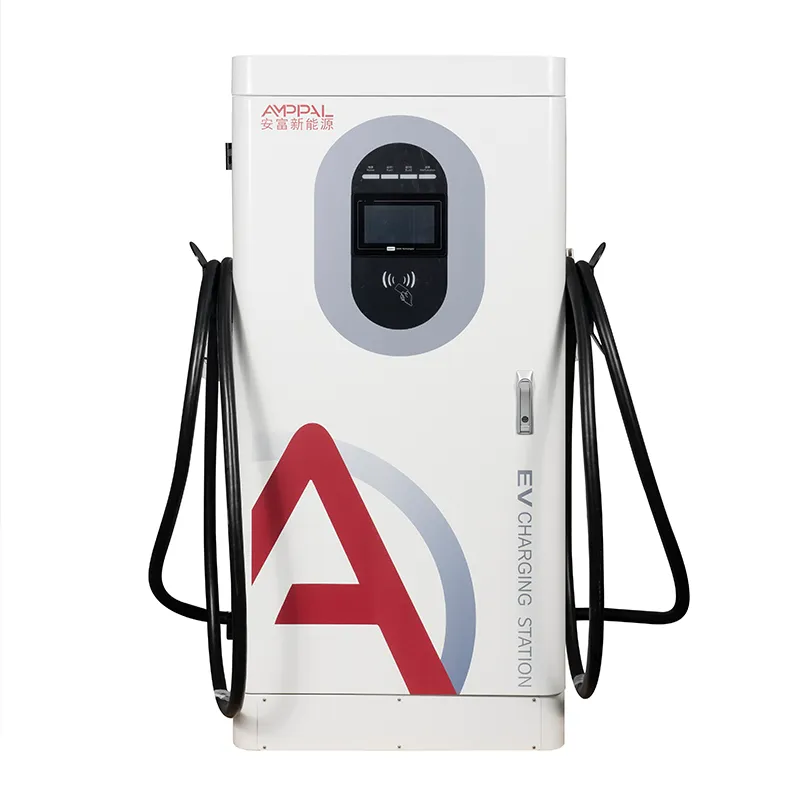

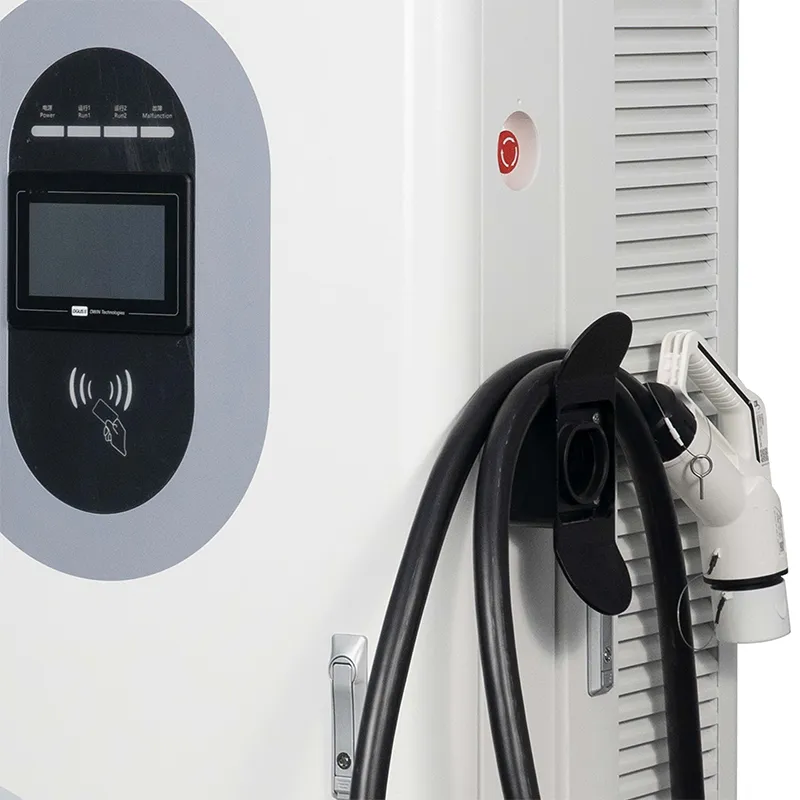

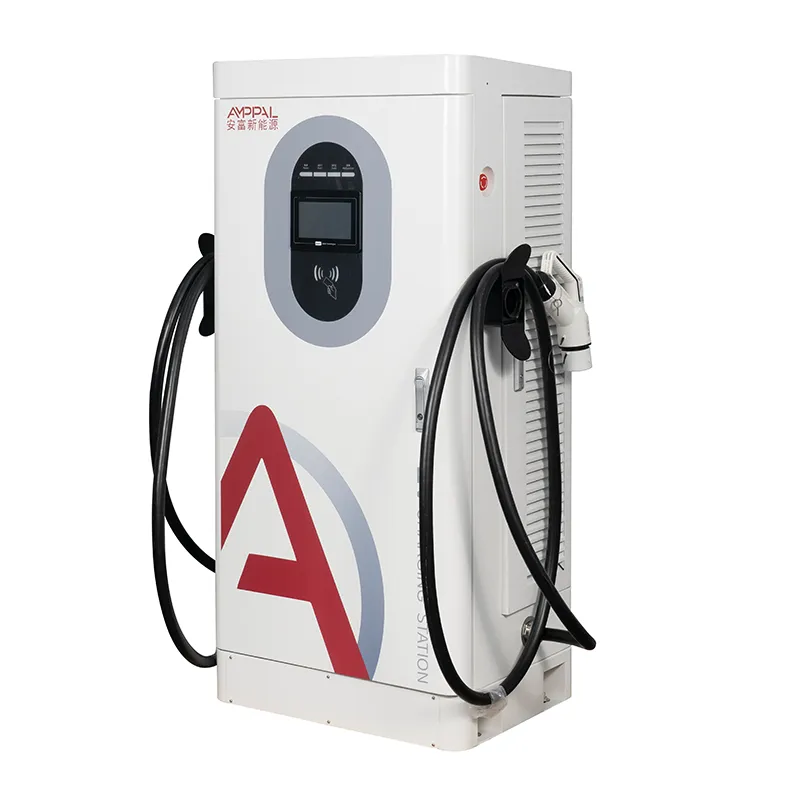

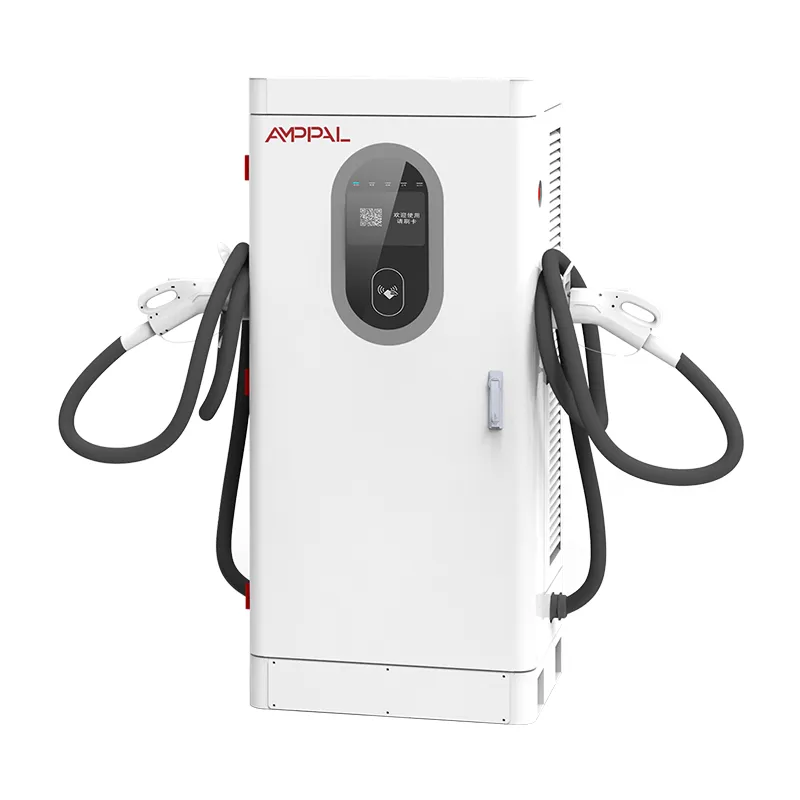

Jednosmerná rýchlonabíjačka s výkonom 180 kW je zvyčajne najdrahším strojom na malom mieste a najmenej kontrolovaným. AF-DC-180-Y-B-O-4-H je stojaca integrovaná skriňa: napájacie moduly, ovládač, 7-palcový dotykový displej, RFID čítačka, terminál na karty a dve nabíjacie pištole v jednom tele s rozmermi 1620 × 750 × 560 mm. Priskrutkujte ho k podložke, napájajte AC380V a beží bez toho, aby to nikto sledoval.

Kúpna cena je možno tretina toho, čo tento stroj stojí za osem rokov. Zvyšok tvoria straty, prestoje a servisné návštevy, a preto tento model míňa svoj technický rozpočet na detekciu porúch a vzdialenú obnovu. Trinásť bezpečnostných funkcií, hlásenie alarmov OCPP a servisný model zostavený na základe času na opravu. Kupujúcimi sú zvyčajne operátori vozového parku a majitelia stránok bez inžiniera na výplatnej listine, takže stroj musí vysvetliť svoje vlastné problémy.

13 bezpečnostných funkcií a porucha, ktorú zachytí každá z nich

Každá ochrana je namapovaná na špecifický režim zlyhania, nie je priskrutkovaná ako začiarkavacie políčko. V objednávke by chyba postihla stroj:

Monitorovanie izolácie sleduje na strane DC pomalý únik do zeme, klasickú poruchu starnutia kábla. Alarmuje pri nastavenom prahu namiesto čakania na tvrdý skrat.

Ochrana proti prepólovaniu blokuje výstup, ak sa zbraň stretne s obrátenými kolíkmi, čím chráni elektroniku vozidla pred neopatrným pripojením.

Ochrana pred bleskom potláča indukované špičky na vstupe striedavého prúdu aj na výstupe jednosmerného prúdu, čo je skutočný problém na odkrytých vidieckych podložkách.

Striedavé prepätie, podpätie a strata fázy prerušia jednotku mimo 380 V ± 15 %, takže výpadky a nafúknutia siete nikdy nedosiahnu výkonové moduly.

Nadprúd jednosmerného prúdu, skrat a výstupné prepätie sú tri samostatné vypnutia, pretože každá poškodená pištoľ, chybný modul a nesprávne sa správajúce vozidlo vyžadujú inú reakciu.

Vypnutie pri nadmernej teplote, monitorovanie teploty pištole, detekcia zvyškového úniku, núdzové zastavenie a uzamknutý kryt dopĺňajú tepelnú a bezpečnostnú vrstvu.

Technické špecifikácie

Stránky, kde si 180kW skriňa zarába

Bezobslužné nočné sklady, kde porucha o 2:00 znamená mŕtvu flotilu o 6:00.

Obchody a reštaurácie, ktoré sa v noci zatvárajú, ale stále potrebujú stroje, aby zostali online.

Vidiecke alebo koridorové lokality, kde jedna servisná návšteva stojí celý deň cestovania.

Malé komerčné flotily prevádzkujúce dodávky s prísnym denným harmonogramom.

Trhy s tenkými lokálnymi sieťami podpory, kde je vzdialené rozlíšenie jedinou rýchlou možnosťou.

Od poruchy po opravu: Pracovný postup vzdialenej diagnostiky

Keď ochrana vypne, skriňa zapíše záznam o poruche s časovou pečiatkou, sériovým číslom modulu a nameranými hodnotami, potom ho odošle na vašu platformu cez OCPP 1.6j. Na prístrojovej doske vidíte chybový kód – alarm izolácie, prehriatie konektora, pokles mriežky – predtým, ako príde ďalší vodič.

Dva z troch alarmov, ktoré vidíme v teréne, sú samoliečiace alebo falošné: zaprášený konektor hlási vysokú teplotu raz, pokles siete vypne na dve sekundy podpätie. Pracovný postup je teda: prečítajte si kód, skontrolujte hodnoty napätia a teploty v reálnom čase na portáli a potom sa rozhodnite medzi vzdialeným resetom a návštevou miesta.

Ak vzdialený reset vymaže udalosť, zostane prihlásený pre záznamy o záruke a poistení. Ak nie, kód povie technikovi, ktorú zásuvku má otvoriť; väčšina mechanických opráv je výmena konektora alebo výmena modulu, oboje je možné vykonať pomocou 13 mm kľúča a náhradného modulu.

Závažnosť poplachov je na platforme stupňovaná: informačné udalosti sa zaznamenávajú potichu, zatiaľ čo poplachy izolácie a nadmerná teplota pištole spúšťajú SMS alebo e-mail servisnému technikovi. Týmto spôsobom problém s nočnou smenou dostane ranné rozhodnutie namiesto popoludňajšieho zistenia.

Certifikácie v súbore a testy za nimi

Certifikáty CE, CB, TÜV, UL a CCC pre tento model sú k dispozícii ako kópie na vyžiadanie.

13 bezpečnostných funkcií je v súlade s normami EN IEC 61851-1:2019 a 61851-23:2014.

Každá dávka prebieha 48-hodinové zapaľovanie pri teplote okolia 40 °C s výstupom, účinnosťou a zaznamenanými komunikáciami.

Skrinka na vzorky z každej šarže prechádza 96-hodinovou komorou soľného spreja.

Každá ochrana je funkčne testovaná vo výrobe, nielen zdokumentovaná.

Kontrola kontinuity vysokého potenciálu (hipot) a uzemnenia sa opakuje na hotových jednotkách a výsledky sa pripájajú k sériovému záznamu.

Vnútri stavby: Osem krokov od plechu k prepravke

CNC dierovanie, ohýbanie a rezanie krytu laserom, následne zváranie a práškové lakovanie.

Vzorka šarže vstupuje do 96-hodinovej komory so soľným sprejom, zatiaľ čo výroba pokračuje.

AC vstupné stupne a DC napájacie moduly sú postavené na samostatných linkách a nikdy sa nemiešajú.

Vstupná kontrola modulov SiC, konektorov, RFID dosiek a terminálu karty.

Elektroinštalácia so svorkami riadenými krútiacim momentom a vizuálnou kontrolou kontroly prechádzajú každým spojom.

48-hodinové vyhorenie pri 40 °C protokolovanie, účinnosť a stabilita komunikácie.

Funkčný test každej ochrany, vrátane alarmu nútenej izolácie.

Balenie, paletizácia a fotoreportáž pred odoslaním so sériovými číslami.

Sprievodca rozmermi: Keď táto skriňa s výkonom 180 kW nie je pre vás

Ak váš web obsluhuje iba 400 V autá v 30-minútových reláciách, 180 kW je viac stroja, ako odôvodňuje návštevnosť; 120kW jednotka pri nižších investíciách vyčistí rovnaký front. A ak potrebujete menej ako 30-minútové dobíjanie pre nákladné vozidlá s napätím 800 V, toto je tiež nesprávna voľba - toto pracovné zaťaženie vyžaduje chladenie kvapalinou.

AF-DC-180-Y-B-O-4-H vyhovuje miestam s dostupným transformátorom 160-250 kVA a ekonomikou riadenou dobou prevádzkyschopnosti a nie hlavným výkonom. Ak sú vašou hlavnou starosťou súlad so sieťou alebo spôsoby platby, naše modely s výkonom 80 kW a 60 kW zdieľajú rovnakú platformu skrine.

Kúpte si stroj, ktorý dokáže váš transformátor skutočne napájať. 180kW jednotka na slabej sieti, ktorá nikdy nedodá viac ako 100kW, je odznak, nie biznis.

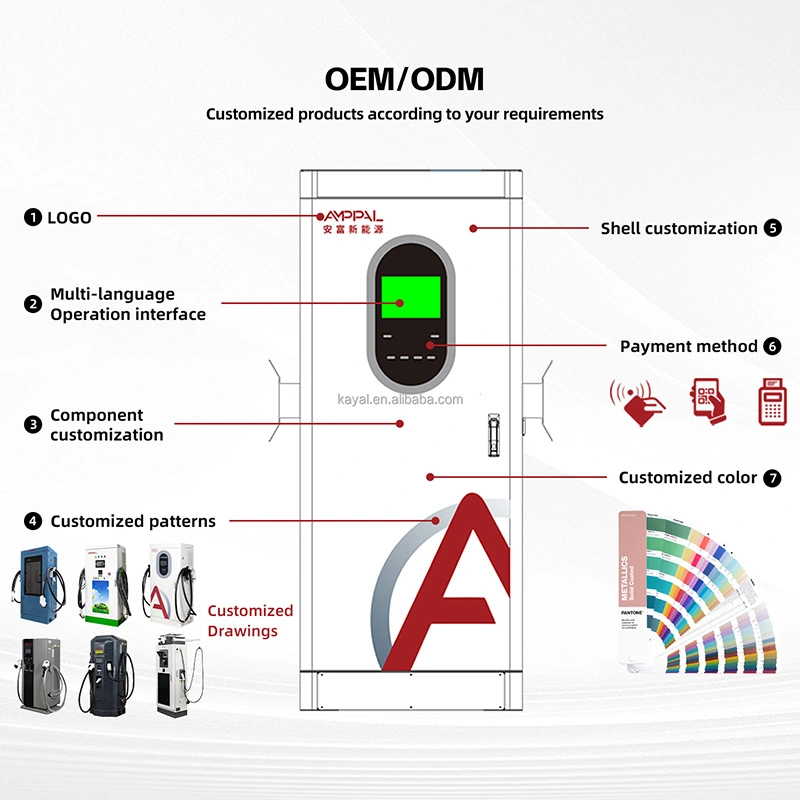

Prečo operátori objednávajú priamo z továrne

Skúšobné objednávky prijaté od 1 jednotky pre nové trhy; cena kontajnera pre 10+ jednotiek.

Skladové zásoby opúšťajú 15-20 pracovných dní; Varianty OEM pridávajú približne 7-10 dní.

Záručné nároky sa vzťahujú na výrobcu, nie cez reťazec predajcov.

Cena náhradného modulu je dohodnutá pri kúpe, takže náklady na opravu sú známe vopred.

Anglicky hovoriaca vzdialená podpora s prístupom k vašej platforme OCPP počas uvádzania do prevádzky.

Balenie, nakladanie a odosielanie dokumentov

Skriňa sa dodáva nastojato v preglejkovej prepravke s rozmermi približne 1720 × 850 × 660 mm, s penovými rohovými blokmi a vakom na vlhkosť. Zdvíhacie oká na ráme umožňujú vysokozdvižnému vozíku alebo žeriavu pohybovať celou jednotkou bez jej nakláňania.

Plány nakládky sú vypočítané z rozmerov prepravky na objednávku; štyri skrinky na 40-stopový kontajner je typický štandardný plán, vystužený na upínacích koľajniciach.

Vývozný baliaci list, obchodná faktúra a certifikáty sprevádzajú zásielku; kópie originálov certifikátov sú zasielané samostatne.

Po predaji: MTTR, náhradné súpravy a 2-ročné obdobie

Štandardná dvojročná záruka sa vzťahuje na napájacie moduly, ovládač, HMI, konektory a terminál karty; spotrebný materiál, ako sú káble, je chránený proti výrobným chybám.

Odporúčané náhradné diely pre bezobslužné miesto: jeden napájací modul a jedna riadiaca doska na štyri skrine, dodávané s objednávkou.

Typické časy rozlíšenia: vzdialený reset asi 15 minút, výmena konektora asi 30, výmena modulu asi 45 minút.

Technici sa môžu počas diagnostiky pripojiť k živej relácii OCPP s vašou platformou.

Aktualizácie firmvéru sa prenášajú cez sieť, takže opravy prichádzajú bez návštevy.

Súčasťou odporúčaného plánu údržby je polročná preventívna kontrola – filtre, opätovná kontrola krútiaceho momentu, opotrebovanie konektorov.

Installation and Maintenance: Wrong vs Right

Nesprávne: postaviť skriňu na holú zem. Vpravo: 150 mm betónová podložka, kotviace skrutky a drenáž naklonená smerom od dverí.

Nesprávne: zakopanie napájacích a komunikačných káblov je uvoľnené. Vpravo: samostatné vedenia s ťažným lanom pre neskoršiu výmenu.

Nesprávne: ignorovanie štvrťročnej kontroly vzduchového filtra. Vpravo: čistenie alebo výmena filtrov pred horúcou sezónou, nie po výlete.

Nesprávne: považovať izolačný alarm za mäkké varovanie. Vpravo: najprv izolujte pištoľ, zaznamenajte údaje a skontrolujte vlhkosť konektora.

Nesprávne: výmena modulu, keď je skrinka pod napätím. Vpravo: uzamknutie, potvrďte LED pohotovostného režimu a potom zasuňte rezervu.

Traja operátori hovoria o udržiavaní 180kW jednotiek online

Logistický operátor v SAE prevádzkuje štyri jednotky v bezobslužnom púštnom sklade. Prach bol skutočným nepriateľom: izolačné alarmy sa v lete objavovali dvakrát mesačne a diaľkový reset väčšinu z nich riešil pred smenou o 6:00. Jeho sťažnosť je úprimná - dotyková obrazovka svieti na priamom slnku, takže HMI je na poludnie ťažko čitateľné.

Reťazec čerpacích staníc v Kazachstane zaznamenal počas zimy každých pár týždňov alarmy straty fázy. Miestna sieť nakrátko klesla, kabinet to zaznamenal a trend na palubnej doske zviditeľnil chybu prevádzkovateľa siete do týždňa. Nebola potrebná žiadna návšteva stránky.

Maloobchodné centrum v Mexiku malo v dňoch 40 °C teplotné alarmy. Vyčistením kontaktov a výmenou jednej opotrebovanej pištole sa to vyriešilo; náhradná zbraň prišla s pôvodnou objednávkou, takže oprava trvala jednu hodinu.

Často kladené otázky: Prevádzka bezobslužného 180kW webu

Otázka: Čo sa stane, keď sa jednotka vypne o 2:00?

Odpoveď: Chyba sa zaprotokoluje a odošle na vašu platformu cez OCPP; vzdialený reset z portálu obnoví väčšinu udalostí.

Otázka: Ako si prečítam chybový kód?

Odpoveď: V denníku udalostí na 7-palcovej obrazovke alebo na vašej platforme; každý kód je namapovaný na časť servisnej príručky a aktuálne hodnoty sa zobrazujú vedľa kódu.

Otázka: Aké MTTR by som si mal naplánovať?

Odpoveď: Približne 15 minút na vzdialené resetovanie a 45 minút na výmenu modulu na mieste.

Otázka: Potrebujú izolačné alarmy vždy technika?

Odpoveď: Nie. Najprv skontrolujte vlhkosť a nečistoty konektora; najjasnejšie po vyčistení a resete. Návštevu vyžadujú iba trvalé alebo opakujúce sa alarmy.

Otázka: Môže jedna osoba vymeniť napájací modul?

A: Áno. Zásuvkový modul sa po vypnutí vysunie; návod to pokrýva asi na dve strany.

Otázka: Ktoré náhradné diely by som mal držať?

Odpoveď: Jeden napájací modul a jedna riadiaca doska na štyri skrinky je naše obvyklé odporúčanie.

Otázka: Vzťahuje sa záruka na poškodenie bleskom?

A: Udalosti prepätia sa kontrolujú prípad od prípadu; Vymeniteľné zvodiče prepätia sú štandardnými časťami.

Otázka: Môže 180 kW pokračovať v nabíjaní bez internetu?

A: Áno. Účtovanie pokračuje offline a transakcie sú uložené a odoslané, keď sa spojenie vráti.
