Kompaktná 3,5kW nabíjačka Wallbox AC EV na nabíjanie v domácnosti a kancelárii

Čo je táto nabíjačka (a pre koho je určená)

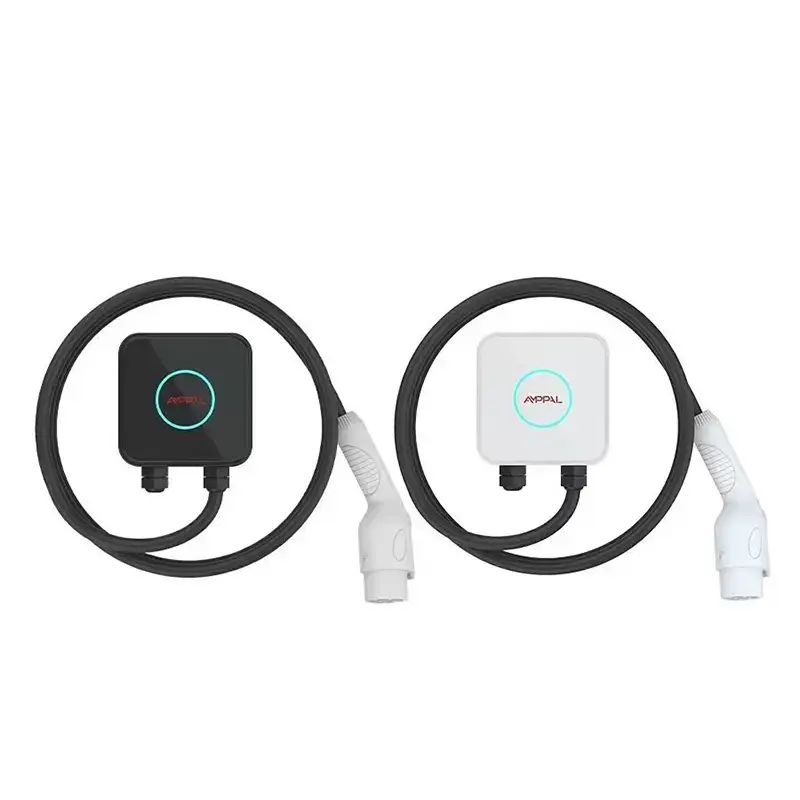

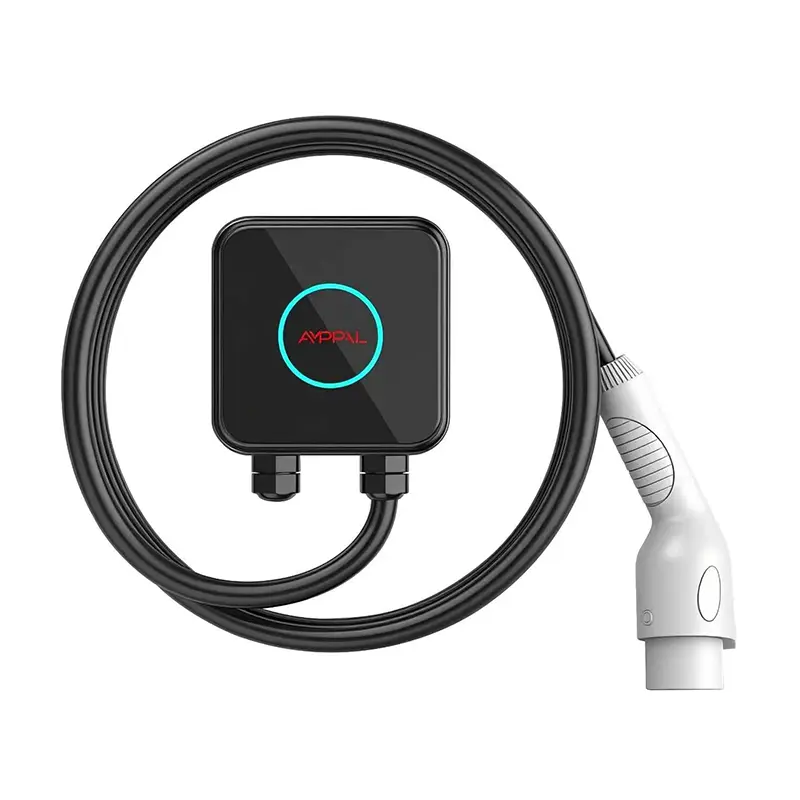

Krabička s rozmermi 150 x 150 x 65 mm má zhruba veľkosť hrubého románu v pevnej väzbe alebo domáceho smerovača. To je celé telo AMPPAL 3,5kW Compact - každý komponent, bezpečnostné relé a riadiaca doska v ňom.

Väčšina nástenných boxov na trhu má troj- až päťnásobok tohto objemu. V stiesnenom suteréne, vedľa ohrievača vody alebo na stene širokej pol metra rozhoduje tento rozdiel, či vôbec môžete nainštalovať nabíjačku.

Túto jednotku sme postavili pre priestory, ktoré všetci ostatní ignorujú: úzke parkovacie miesta v bytových domoch, staré bytové domy bez elektrickej miestnosti, schodiskové podesty, dokonca aj spoločnú stenu na nádvorí. Ak má vaša stena 150 mm voľnej šírky, má miesto pre túto nabíjačku.

Prečo extrémna kompaktnosť mení vašu inštaláciu

Malá veľkosť nie je stylingový trik. Zmení fyzickú matematiku inštalácie nabíjačky EV štyrmi spôsobmi.

Po prvé, montážna výška. Jednotka s hĺbkou 65 mm vyčnieva zo steny menej, takže môže sedieť v priechode bez toho, aby blokovala pešiu premávku - vedľa schodiska v suteréne, kde by do chodníka trčala krabica hlboká 120 mm.

Po druhé, zapadá do existujúcich krytov. Dodávatelia v Taliansku a Poľsku namontovali Compact do už existujúcej kovovej rozvodnej skrine, čím ju chránia pred poveternostnými vplyvmi a vandalizmom bez nového muriva.

Po tretie, vedenie káblov. Kábel vstupuje a vystupuje blízko pri stene, takže vedenie povrchového vedenia vyzerá čisto a potrebuje len dve hmoždinky.

Po štvrté, hmotnosť. Pri hmotnosti približne 1 kg sa jednotka upevňuje štyrmi skrutkami do sadrokartónu alebo tehly; netreba zháňať čap alebo vŕtať do betónu.

Čo je vo vnútri tejto malej nabíjačky

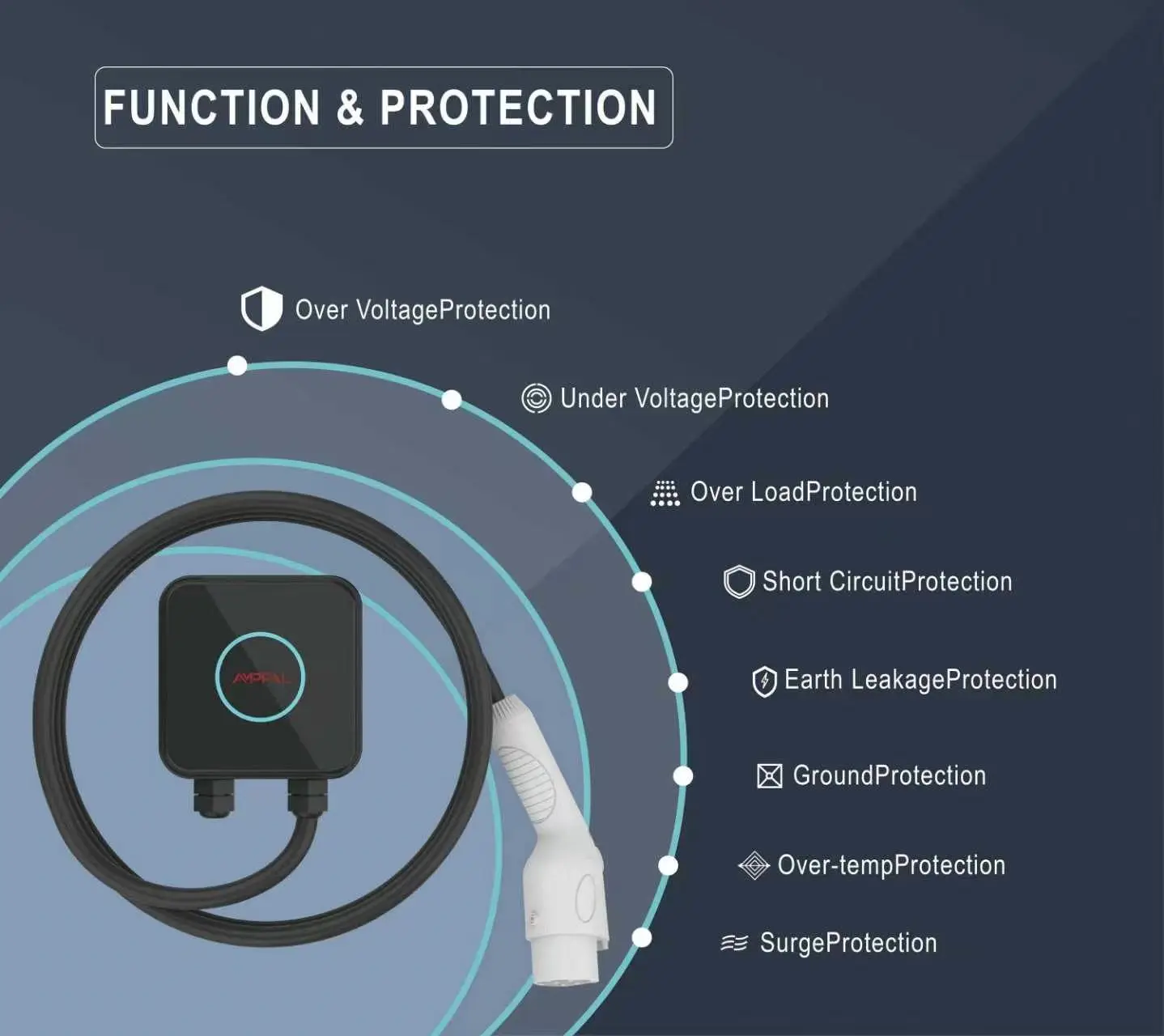

Kompaktná nabíjačka Wallbox AC EV s výkonom 3,5 kW pre domáce a kancelárske nabíjanie je nabíjacia stanica v režime 3 podľa normy IEC 61851-1:2017. Nekonvertuje striedavý prúd na jednosmerný prúd – táto úloha zostáva v aute. Spravuje bezpečný handshake: pilotný signál, ovládanie relé, kontrola kontinuity uzemnenia a automatické zastavenie po dokončení nabíjania alebo pri výskyte poruchy.

Bez transformátora a bez jednosmerného napájacieho stupňa sa kryt dramaticky zmenšuje. Tepelná záťaž pri 3,5 kW je skromná: kryt je z termoplastového plášťa s hodnotením UL94 V-0 (nehorľavý) a teplo sa rozptyľuje cez povrch skrine bez ventilátorov.

IP54 znamená, že jednotka odoláva prachu a striekajúcej vode z akéhokoľvek smeru – nie ponoreniu, ale dažďu, kondenzácii a čistenie hadicou sa ľahko prejde. Riadiaca doska je štandardne pokrytá konformným náterom, čo je za túto cenu neobvyklé, takže prežije aj vlhké pobrežné garáže.

Technické špecifikácie

Kam patrí táto 150 mm nabíjačka (a kam nepatrí)

Realistické prípady použitia sú špecifické a uvádzame ich prehľadne.

1) Úzke súkromné ​​zálivy v bytových suterénoch, najmä v starších budovách v Európe a juhovýchodnej Ázii, kde 2,2 m ulička nezanecháva žiadne steny.

2) Druhé domy a rekreačné chaty na 16A jednofázovom napájaní.

3) Prenajaté parkovacie miesta, kde prenajímateľ požaduje minimálnu pôdorysnú plochu a odnímateľnú jednotku.

4) Steny garáže zdieľané s kotlami, zmäkčovačmi vody alebo skrinkami na náradie.

5) Flotilné depá prevádzkujú lacnú pilotnú inštaláciu predtým, ako sa zaviažu k zariadeniu v plnej veľkosti.

Kam nepatrí: 22kW trojfázové auto, miesto s dostupným len 3-fázovým napájaním (táto jednotka je len jednofázová 220VAC) alebo príjazdová cesta, kde je rýchlejšie denné nabíjanie skutočne potrebné.

Ako kompakt zvláda teplo, prach a vodu

Tri inžinierske možnosti umožňujú prácu malých rozmerov v exteriéri.

Teplo: pri 3,5 kW zostáva celková strata straty pod 40 W pri plnom zaťažení. Puzdro funguje aj ako chladič - rebrované vnútorné povrchy odvádzajú teplo na vonkajšiu stranu a záťažové testy ukazujú povrchovú teplotu pod 55 C pri teplote okolia 35 C.

Prach a voda: Stupeň krytia IP54 pochádza z utesneného predného krytu a káblových priechodiek, ktoré upínajú plášť kábla, nie z epoxidovej výplne. Vďaka tomu je jednotka prevádzkyschopná - technik ju môže otvoriť, vymeniť relé a zatvoriť bez použitia výrobných nástrojov.

Certifikácia a zabezpečenie kvality

Označené CE a testované podľa IEC 61851-1:2017, riadiacej normy pre nabíjacie zariadenia v režime AC 3.

Materiál puzdra nesie hodnotenie horľavosti UL94 V-0 - puzdro neudrží plameň, čo je v spoločných pivniciach skutočne dôležité.

Každá jednotka prejde 100% testovaním elektrickej bezpečnosti: uzemnenie, izolačný odpor pri 500 V DC a dielektrická odolnosť pri 1,5 kV.

Vzorové jednotky sa v našom laboratóriu podrobia 96-hodinovému testu soľným postrekom a 500 000-cyklovému testu odolnosti relé.

Vstupná kontrola kontroluje stykače, MCU a prúdové snímače podľa certifikátov šarže; miera odmietnutia sa zaznamenáva žrebom.

Závod je držiteľom certifikátov CE, TUV, CB a UL pre rodinu AMPPAL, auditované externými notifikovanými orgánmi.

Ako sa vyrába nabíjačka (8 krokov)

Výroba v našom závode Yueqing (Zhejiang, „hlavné mesto elektrických spotrebičov“) prebieha v pevnom poradí:

1) Montáž SMT PCB s automatizovanou kontrolou spájkovacej pasty.

2) Aplikovaný a vytvrdený konformný náter.

3) Relé, snímač a doska MCU namontované do zadnej polovice krytu.

4) Nainštalovaná káblová priechodka a 5 m kábel, riadené krútiacim momentom.

5) Automatizovaný funkčný test pri 230 V so simulovaným zaťažením vozidla.

6) 100% test bezpečnosti s vysokou nádobou a uzemnením.

7) Vizuálna kontrola a laserové označenie sériového čísla.

8) Zabalené s montážnou súpravou a kartou rýchleho spustenia, paletované po 24-hodinovej kontrole vzorky.

Roboticky podporované linky dodávané s partnermi FANUC (Shanghai) a TRUMPF (Nemecko) manipulujú s plechmi pre naše väčšie stanice; Compact beží na vyhradenej AC linke. Ročná kapacita závodu presahuje jeden milión jednotiek.

Sprievodca dimenzovaním: Stačí vám 3,5 kW?

Buďme priami: 3,5 kW je podľa moderných štandardov pomalé nabíjanie. Vyhovuje autám, ktoré parkujú cez noc – dochádzkovým, plug-in hybridom a mestským EV s 20-40 kWh využiteľnými batériami.

Nekupujte ho, ak váš denný nájazd presahuje približne 150 km bez alternatívneho nabíjania. V takom prípade je úprimným odporúčaním 7kW Compact alebo 11kW/22kW stanica.

Preskočte ho aj vtedy, ak má váš dom 3-fázovú kabeláž a vaše auto akceptuje 11 kW – nástenná skrinka sa stáva prekážkou.

Čo robí túto jednotku správnym volaním: tesný fyzický priestor, 16A jednofázový obvod, ktorý nebudete inovovať, alebo sekundárna nehnuteľnosť, ktorá potrebuje lacnú, nenápadnú nabíjačku.

Prečo zvoliť AMPPAL pred generickými kompaktnými nabíjačkami

Továreň priamo od Zhejiang Anfu New Energy Technology Co., Ltd. (založená v roku 2014, špecializovaný podnik na národnej úrovni) - jednáte s výrobcom, nie s obchodnou spoločnosťou.

Štandardná dodacia lehota 15-20 pracovných dní; vzorky sa posielajú letecky do 3-5 pracovných dní.

OEM a ODM vítané: logo, dĺžka kábla, typ zástrčky (Typ 1/Typ 2/GB/T) a farba od 100 jednotiek.

Balík dokumentácie: vyhlásenie CE, protokol o skúške IEC 61851-1, príručka, osvedčenie o kontrole z výroby pre colné orgány.

Export do viac ako 40 krajín vrátane SAE, Saudskej Arábie, Ruska, Nemecka, Francúzska, Malajzie, Thajska, Vietnamu, Mexika a Brazílie; NEOM a Sime Darby sú referenčnými partnermi.

MOQ od 1 jednotky na testovanie; objemové úrovne od 50 do 500 jednotiek.

Balenie a doprava

Každá jednotka sa dodáva v kartóne s rozmermi 210 x 210 x 120 mm s hmotnosťou približne 1,6 kg s nabíjačkou, 5 m káblom, montážnou sadou a manuálom. Box je vhodný pre kuriéra, takže letecká preprava zostáva lacná: 40 jednotiek sa naskladá do jedného balíka s objemom 0,1 m3.

V prípade námornej prepravy sa 1 200 jednotiek naloží do 20-stopového kontajnera na 24 paletách zabalených v zmršťovacej fólii, každá po 50 kartónoch.

Obchodné podmienky: FOB Ningbo alebo Shanghai, EXW alebo CIF na vyžiadanie. Papierovanie zahŕňa obchodnú faktúru, baliaci list, vyhlásenie CE a osvedčenie o pôvode; L/C a D/P spracovávame bežne.

Popredajná podpora a záruka

2-ročná štandardná záruka na výrobné chyby; práca a spiatočná doprava sú dohodnuté pre každý prípad.

Náhradné diely (relé, ovládací panel, kábel) expedujeme do 7 pracovných dní; prioritné ovzdušie pre Európu a Blízky východ.

Bezplatná diagnostika na diaľku: pošlite fotografiu alebo video poruchovej LED a naši technici odpovedia do jedného pracovného dňa.

Užívateľská údržba je nenáročná: skontrolujte plášť kábla, či nie je prerezaný, utiahnite skrutky na stene, dvakrát ročne vyfúkajte prach.

Pre predajcov v Nemecku, Francúzsku a Spojených arabských emirátoch existuje predĺžená záruka a servisné zmluvy na mieste.

Poznámky k inštalácii a používaniu

Nesprávne: montáž zarovnaná na drevenú stenu so zakrytými zadnými vetracími otvormi. Vpravo: ponechajte 30 mm vzduchovú medzeru a vetracie otvory udržujte čisté - IP54 chráni pred vodou, neblokuje prúdenie vzduchu.

Nesprávne: zapojenie nabíjačky do domácej zásuvky cez adaptér. Vpravo: pevne ho zapojte do vyhradeného 16A ističa (typ A alebo B RCD, 30 mA), aby kontrola uzemnenia fungovala podľa plánu.

Nesprávne: pevne navinutý 5m kábel na háčik počas nabíjania. Vpravo: úplne rozvinúť pred reláciou; stočený kábel sa pri zaťažení zahrieva a môže spustiť tepelnú poistku.

Nesprávne: montáž je úplne vystavená horizontálnemu dažďu. Vpravo: inštalovať pod kryt alebo do parkovacieho prístrešku; IP54 toleruje sprej, nie hodiny hnaného dažďa.

Nesprávne: spadnutie konektora na podlahu, kde po ňom prechádzajú autá. Vpravo: Uložte pištoľ do držiaka, aby kolíky zostali čisté a suché.

Čo hovoria zákazníci po inštalácii

Správca nehnuteľností vo Varšave vlani na jeseň nainštaloval šesť jednotiek v suteréne bytu zo 70. rokov. Šírka 150 mm mu umožnila umiestniť nabíjačky medzi poistkové dosky a schodisko - toto miesto nemohla zaujať žiadna stanica plnej veľkosti. Jeho poznámka: pevný kábel sa skrátil v poslednom poli, takže druhá várka dostala 7m káble.

Predajca áut v Penangu používa Compact ako predvádzaciu nabíjačku. „Zákazníci to vidia vedľa paperbacku a okamžite dostanú veľkosť,“ hovorí. Drobná sťažnosť: LED krúžok svieti v tmavej showroome a v noci ho prelepuje.

Majiteľ karavanu v Bavorsku nabíja svoj plug-in hybrid v záhradnom domčeku na 16A okruhu. Po jednej sezóne dažďa a mrazu -8C nula porúch; priznáva, že 2-ročná záruka je to, čo mu dodalo odvahu vyskúšať - niečo, čo neodporúčame bez elektrikára, hoci to fungovalo.

FAQ

Otázka: Môže táto 3,5kW nabíjačka fungovať v domácej zásuvke?

Odpoveď: Nie. Musí byť pevne zapojený do vyhradeného 16A obvodu s RCD.

Otázka: Aký rozsah za hodinu pridá 3,5 kW?

A: Zhruba 14-15 km pri 230V; 30 kWh batéria sa nabije za približne 8,5 hodiny.

Otázka: Je kryt skutočne spomaľujúci horenie?

Odpoveď: Áno - UL94 V-0, najvyššia trieda horľavosti pre plasty.

Otázka: Môžem ho namontovať vonku?

A: Pod strechou alebo prístreškom, áno; IP54 zvláda striekajúcu vodu a prach, nie nepretržitý horizontálny dážď.

Otázka: Funguje to so všetkými značkami EV?

Odpoveď: Akýkoľvek EV kompatibilný so striedavým prúdom Mode 3 funguje s variantom zástrčky, ktorú si objednáte: Typ 1, Typ 2 alebo GB/T.

Otázka: Prečo len 16A namiesto 32A?

A: Telo 150x150x65 mm je tepelne optimalizované pre 16A; 7kW Compact pokrýva 32A pri rovnakej ploche.

Otázka: Čo sa stane, ak sa prúdový chránič vypne pri strednom nabití?

A: Nabíjanie sa zastaví a zobrazí sa chybová LED; reštartuje sa až po odstránení poruchy.

Otázka: Môžem ho neskôr presunúť do prenajatej nehnuteľnosti?

Odpoveď: Áno - štyri skrutky a štandardné pripojenie 16A; elektrikár vykoná presun asi za 20 minút.
